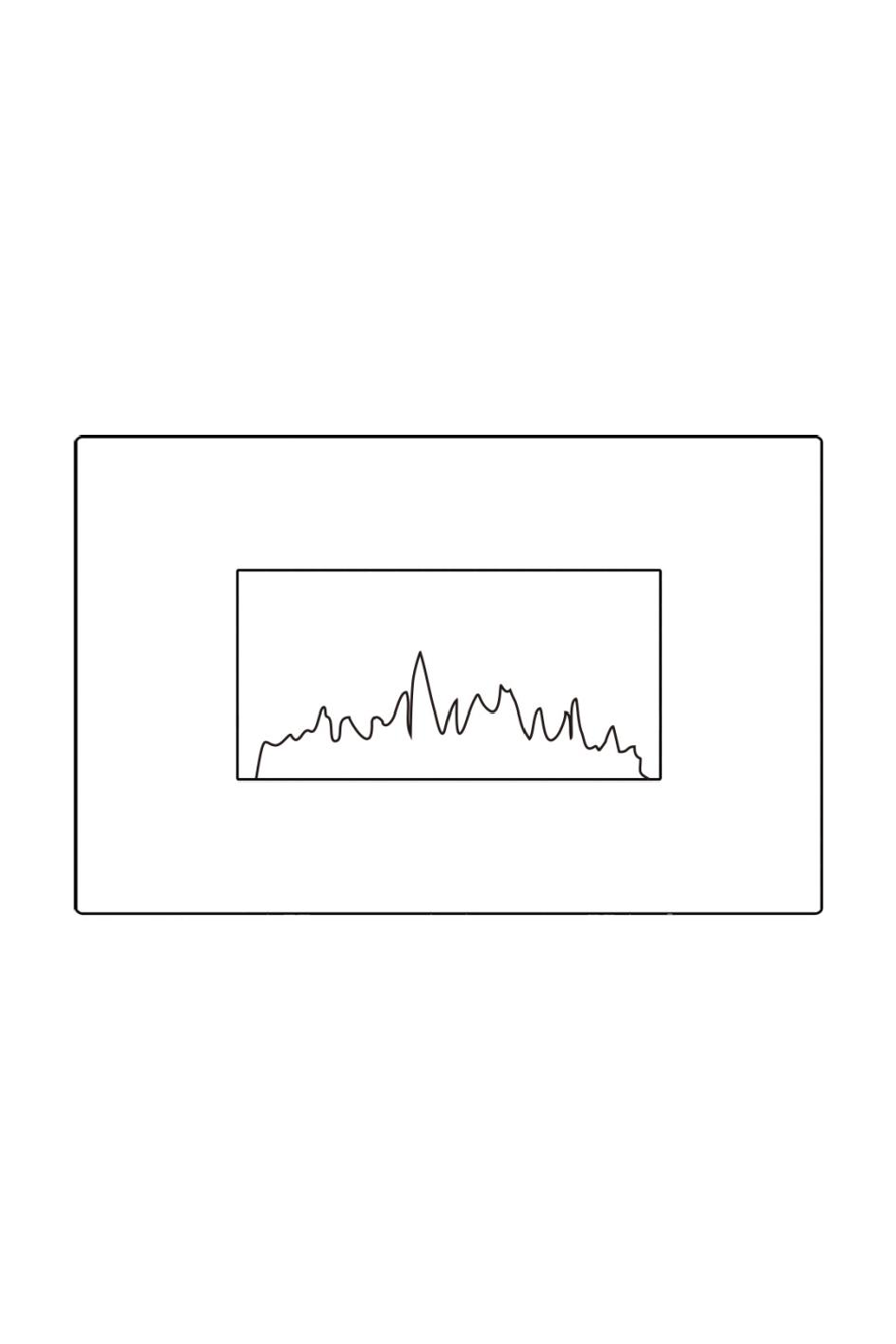

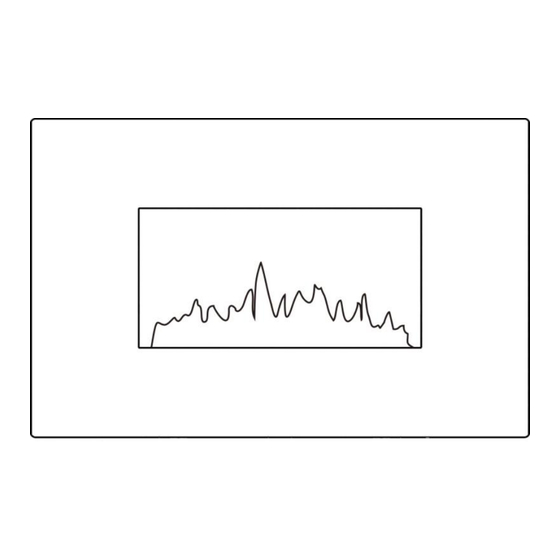

Wandhängender LED Elektrokamin
Modell Nr. EF159L/EF159P
Installations- und Bedienungsanleitung
Dieses Produkt ist nur für gut isolierte Räume oder für den
gelegentlichen Gebrauch geeignet.
Bitte lesen Sie vor der Installation und Anwendung, die Anweisung
sorgfältig durch und bewahren diese für
zukünftige Referenzen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Richen Enjo
Inhaltszusammenfassung für Richen Enjo
- Seite 1 Wandhängender LED Elektrokamin Modell Nr. EF159L/EF159P Installations- und Bedienungsanleitung Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Bitte lesen Sie vor der Installation und Anwendung, die Anweisung sorgfältig durch und bewahren diese für zukünftige Referenzen auf.
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Wichtige Sicherheitshinweise ······································································ 1 2. Technische Spezifikationen ········································································· 3 3. Teile ·········································································································· 4 4. Geräteabmessung ······················································································· 6 5. Installationsanleitung ·················································································· 6 6. Bedienungsanleitung ················································································ 10 6a. Manuelle Systemsteuerung ································································· 11 6b. Fernbedienung ···················································································· 12 7. Instandhaltung ·························································································· 19 8. -
Seite 3: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise 1.1 Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät nutzen. Dieses Gerät ist nur für den Innengebrauch vorgesehen. Dieses Gerät ist nicht für den Gebrauch außerhalb des Hauses und nur für gut isolierte Räume oder den gelegentlichen Gebrauch geeignet. - Seite 4 1.10 NICHT ABDECKEN: Achtung: Um eine Überhitzung zu vermeiden, decken Sie das Gerät nicht ab. Achtung: Ein Teil dieses Geräts kann sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit ist dort zu suchen, wo Kinder und gefährdete Personen anwesend sind. 1.11 Um eine Brandgefahr zu vermeiden, halten Sie Textilien, Vorhänge oder andere brennbare Materialien...
-
Seite 5: Technische Spezifikationen
wurde. Zusätzlich müssen Anweisungen zur sicheren Verwendung des Geräts erteilt worden sein. 1.19 Dieses Gerät kann von Kindern ab dem Alter von 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie die Aufsicht über den sicheren Umgang mit dem Gerät erhalten und die Gefahren verstanden haben. -
Seite 6: Teile
Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen) manuelle Regelung der Wärmezufuhr mit integriertem nicht anwendbar Thermostat manuelle Regelung der Wärmezufuhr mit nicht anwendbar Rückmeldung der Raum- und/oder Außentemperatur elektronische Regelung der Wärmezufuhr mit nicht anwendbar Rückmeldung der Raum- und/oder Außentemperatur Wärmeabgabe mit Gebläseunterstützung nicht anwendbar... - Seite 7 3.2 Verpackung von Kindern fernhalten. Bewahren Sie die Originalverpackung auf, da dies im Falle einer Reklamation mit dem Produkt erforderlich sein kann. Überprüfen Sie, ob alle Teile der Verpackung entnommen worden sind. Bracket (1) Hinweis: Die wandhängende Montageleiste wird mit 2 Feuerbox (1) Glasfront (1) Schrauben mit der Feuerbox...
-
Seite 8: Geräteabmessung
Transparente Steine (1 Weiße Steine (1 Box) Box ) 4. GERÄTEABMESSUNG Unit: mm 5. INSTALLATIONSANLEITUNG Benötigtes Werkzeug: Bohrhammer, Hammer und Schraubendreher... - Seite 9 Ihr neuer elektrischer Kamin kann praktisch überall in Ihrem Haus installiert werden. Stellen Sie bei der Auswahl eines Standorts sicher, dass die allgemeinen Anweisungen befolgt werden. Um den bestmöglichen Effekt zu erhalten, schützen Sie das Gerät vor direkter Sonneneinstrahlung. Das Gerät muss an einer geerdeten Steckdose angeschlossen werden und muss leicht zugänglich sein, um eine Trennung zu ermöglichen.
- Seite 10 Überprüfen Sie, ob das mitgelieferte Befestigungsmaterial für Ihre Wandbeschaffenheit / Montageuntergrund geeignet ist. 5.3 Schrauben Sie die Wandhalterung an der Rückseite der Brennkammer ab. Bewahren Sie die zwei Schrauben auf. Wählen Sie eine feste Wand oder verwenden Sie geeignete Gipskartonbefestigungen, um die Wandhalterung an der Stelle zu befestigen, an der Sie den Kamin installieren möchten.
- Seite 11 Hängen Sie die Feuerkammer auf die Halterung und befestigen Sie die Feuerkammer mit 2 Schrauben (M5x10) an der Unterseite der Feuerkammer. Ordnen Sie beim EF159P das Dekomaterial frei nach Wunsch, entlang des Flammenbetts an. 5.6 Hängen Sie die Glasfront an die Brennkammer, drücken Sie die Glasfront an und befestigen Sie die Front mit 2 Schrauben (M4 ×...
-
Seite 12: Bedienungsanleitung
6. BEDIENUNGSANLEITUNG WARNUNG! Betreiben Sie das Gerät nicht, wenn es beschädigt ist oder eine Fehlfunktion aufweist. Wenn Sie vermuten, dass das Gerät beschädigt ist oder eine Fehlfunktion aufweist, wenden Sie sich an einen qualifizierten Servicetechniker, um das Gerät zu überprüfen. WARNUNG! Um die Brandgefahr zu verringern, halten Sie Textilien, Vorhänge oder andere brennbare Materialien mindestens 1 Meter vom Luftauslass entfernt. -
Seite 13: 6A. Manuelle Systemsteuerung
6a. MANUELLE SYSTEMSTEUERUNG 6a. MANUELLE SYSTEMSTEUERUNG Resetknopf für Fernbedienung Heizungsanzeige Licht AN/AUS Hauptschalter AN/AUS Flammenbild Stimmungslicht HINWEIS: Die manuelle Taste steuert grundlegende Funktionen, jedoch nicht alle Bedienelementen. Verwenden Sie die Fernbedienung, um alle Funktionen auszuführen. 6a.1 Die manuellen Tasten befinden sich unten rechts am Gerät. 6a.2 Drücken Sie "LIGHTS ON / OFF", um sowohl das Flammen- als auch das Stimmungslicht gleichzeitig ein- oder auszuschalten. -
Seite 14: 6B. Fernbedienung
6b. FERNBEDIENUNG HINWEIS: Dies ist eine thermostatische Fernbedienung. Die Fernbedienung sollte sich im selben Raum wie der Kamin befinden und auf einer ebenen Fläche stehen. Die Fernbedienung muss vom Kamin weg platziert werden, damit die heiße Luft nicht den thermostatischen Messwert beeinflusst. Die Kommunikationsfrequenz zwischen Gerät und Fernbedienung wurde bereits voreingerichtet. - Seite 15 Flammeneffekt, täglich und im wöchentlichen Timer-Modus ein-/auszuschalten. Flammeneffekt 6b.4 Drücken Sie um den Bildschirm zur Einstellung des Flammeneffekts aufzurufen. 6b.5 Drücken Sie die Taste ‘←’ und ‘→’ um den 3- stufigen Flammeneffekt auszuwählen. 6b.6 Drücken Sie die ‘+’ und ‘-’ Taste um die 5 Helligkeitsstufen des Flammeneffekts sowie die AUS-Einstellung zu wählen.
- Seite 16 Heizungsanzeige wird nach Sekunden ausgeschaltet, wenn die Flamme eingeschaltet ist. Die Heizungsanzeige bleibt eingeschaltet, wenn Sie nur die Heizfunktion verwenden. Timer: HINWEIS: Diese Einstellung gilt nur für den normalen Modus. Dadurch kann das Gerät nach einer bestimmten Zeit in den Standby-Modus wechseln.
- Seite 17 6b.17 Die folgenden Zeien sind voreingestellte Heizzeiten, die auf Wunsch geändert werden können. 06:00 bis 08:30 17:00 bis 22:00 6b.18 Drücken Sie die Taste in der oberen rechten Ecke Bildschirms angezeigt wird und geben Sie dann den täglichen Heizintervall ein. 6b.19 Halten Sie die Pfeiltaste für 6 Sekunden gedrückt, um die Einstellungen für den...
- Seite 18 muss, muss Ausschalten Normalmodus zurückgekehrt werden. Timer für wöchentliches Heizen 6b.23 Es gibt voreingestellte Heizzeiten, die auf Wunsch geändert werden können. Von Montag bis Freitag 06:00 bis 08:30 17:00 bis 22:00 Von Samstag bis Sonntag 06:30 bis 09:30 11:00 bis 13:00 17:00 bis 22:00 6b.24 Drücken Sie in der oberen rechten...
- Seite 19 • Drücken Sie die Taste um die Heizzeiten für den/die ausgewählten Tag(e) einzustellen und zur Wochenübersicht zurückzukehren. • Halten Sie die Taste 3 Sekunden lang gedrückt oder warten Sie 10 Sekunden, um die Heizzeiteinstellung zu speichern und zu beenden. 6b.26 Drücken Sie die Taste ‘←’ und ‘→’ um ihre Wochen-Timer-Einstellungen zu überprüfen.
- Seite 20 automatisch ausgeschaltet. 6b.33 Nachdem die Innentemperatur angestiegen ist oder eine manuelle Übersteuerung der Warnung (durch Bestätigen Fernbedienung) erfolgt ist, kehrt das Gerät in den normalen Betriebszustand zurück. Richten Sie die Kommunikation zwischen der Fernbedienung und dem Gerät ein. 6b.34 Die folgenden Schritte sollten vor der Programmierung, beim Wechsel zu einer neuen Fernbedienung oder falls das Gerät nicht mehr von der Fernbedienung gesteuert...
-
Seite 21: Instandhaltung
wenn es aus irgendeinem Grund zu einer Überhitzung kommt z.B. durch abdecken der Heizung. Wenn die Heizung aufhört zu arbeiten, während der Flammeneffekt normal weiterarbeitet, zeigt dies an, dass die E.S. in Betrieb ist. Die Steuerung kann erst wieder ein gestellt werden, nachdem das Gerät abgekühlt und das Gerät zurückgesetzt wurde. -
Seite 22: Entsorgung
Reinigungs- oder Poliermittel werden nicht empfohlen. Fingerabdrücke oder andere Markierungen auf der Frontglasscheibe können mit einem weichen, feuchten, fusselfreien Tuch und mit einem hochwertigen Haushaltsglasreiniger entfernt werden. Die vordere Glasscheibe sollte immer vollständig mit einem sauberen, fusselfreien Tuch oder Papiertuch getrocknet werden. - Seite 23 1, EN301489-3 und EN6247 abdecken. Die den grundlegenden Anforderungen der Europäischen Funkanlagenrichtlinie 2014/53 / EU entsprechen. Steuerplatine Fernbedienungsempfänger Fernbedienungssender Hardware: Frequenz: ASK/OOK 433.92MHZ Hardware: RF290B V1.2 RC01-041A01 Maximale Sendeleistung: 10mW Software: V1 Hardware: RF290A-TX-V1.3 Software: RF290A_C_V0.6.0.hex IN & OUT HOUSE GmbH Tel: 0(800)-0008209...
-
Seite 24: Konformitätserklärung
9. KONFORMITÄTSERKLÄRUNG...
