Wandhängender LED
Elektrokamin
Modell Nr. EF202C/EF202D
Installations- und Bedienungsanzeigen
Dieses Produkt ist nur für gut isolierte Räume oder für den
gelegentlichen Gebrauch geeignet.
Bitte lesen Sie vor der Installation und Anwendung, die Anweisung
sorgfältig durch und bewahren diese für
zukünftige Referenzen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Richen Yoash
Inhaltszusammenfassung für Richen Yoash

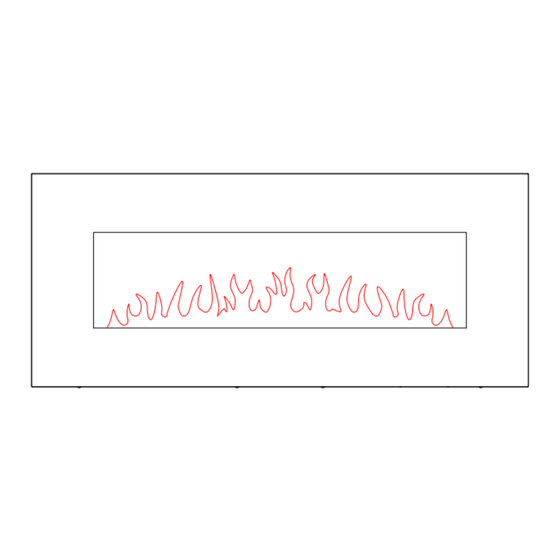

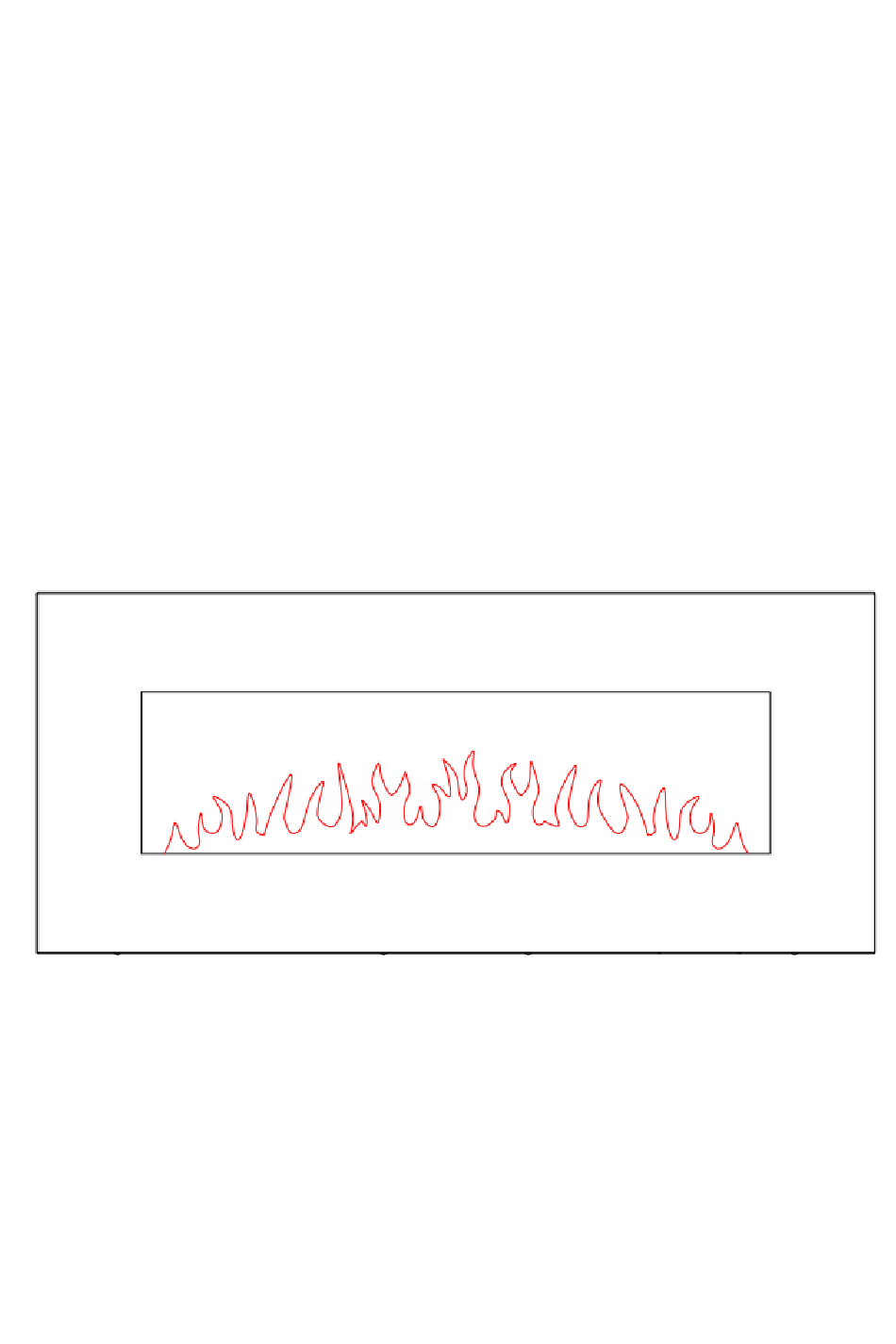

- Seite 1 Wandhängender LED Elektrokamin Modell Nr. EF202C/EF202D Installations- und Bedienungsanzeigen Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Bitte lesen Sie vor der Installation und Anwendung, die Anweisung sorgfältig durch und bewahren diese für zukünftige Referenzen auf.
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Wichtige Sicherheitshinweise ····································································· 1 2. Technische Spezifikationen ········································································· 3 3. Teile ·········································································································· 4 4. Geräteabmessung ······················································································· 6 5. Installationsanleitung·················································································· 6 6. Bedienungsanleitung ·················································································· 9 6a. Manuelle Systemsteuerung ································································· 10 6b. Fernbedienung ···················································································· 11 7. Instandhaltung·························································································· 19 8. Entsorgung ······························································································· 20... -
Seite 3: Wichtige Sicherheitshinweise
1. WICHTIGE SICHERHEITSHINWEISE 1.1 Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät nutzen. Dieses Gerät ist nur für den Innengebrauch vorgesehen. Dieses Gerät ist nicht für den Gebrauch außerhalb des Hauses und nur für gut isolierte Räume oder den gelegentlichen Gebrauch geeignet. - Seite 4 Achtung: Ein Teil dieses Geräts kann sehr heiß werden Verbrennungen verursachen. Besondere Aufmerksamkeit ist dort zu suchen, wo Kinder und gefährdete Personen anwesend sind 1.11 Um eine Brandgefahr zu vermeiden, halten Sie Textilien, Vorhänge oder andere brennbare Materialien mindestens 1 Meter vom Luftauslass entfernt. 1.12 Halten Sie das Netzkabel von heißen Oberflächen fern.
-
Seite 5: Technische Spezifikationen
werden, wenn sie die Aufsicht über den sicheren Umgang mit dem Gerät erhalten und die Gefahren verstanden haben. 1.20 Verwenden Sie dieses Gerät nicht in kleinen Räumen, wenn diese von Personen besetzt sind, die den Raum nicht alleine verlassen können, es sei denn, er wird ständig überwacht. -
Seite 6: Teile
Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung Nein Raumtemperaturkontrolle mit Erkennung offener Fenster mit Fernbedienungsoption (Abstandssteuerung) Nein mit adaptiver Regelung des Heizbeginns mit Betriebszeitbegrenzung Nein mit Schwarzkugelsensor Nein 3. TEILE Packen Sie das Gerät sorgfältig aus, vergewissern Sie sich, dass das Gerät intakt ist und keine Transportschäden aufweist und kein Teil mit Wasser in Berührung gekommen ist. - Seite 7 Elektroeinheit (1) Montageanleitung (1) Montageschiene AAA Batterien (2) Fernbedienung (1) Dübel φ8*40 (6) Schrauben ST4*10 (2) Schrauben ST5*40 (8) Die folgenden Teile sind auch im Lieferumfang enthalten. Nur für Modell EF202D. Weiße Kieselsteine Glassteine (1 box) (2 box)
-
Seite 8: Geräteabmessung
4. GERÄTEABMESSUNG Einheit: mm : mm 5. INSTALLATIONSANLEITUNG Benötigtes Werkzeug: Bohrhammer, Hammer und Schraubendreher Aufstellungsort: Ihr neuer elektrischer Kamin kann praktisch überall in Ihrem Haus installiert werden. Achten Sie jedoch bei der Wahl des Aufstellungsortes darauf, dass die allgemeinen Anweisungen befolgt werden. 5.1 Die besten Ergebnisse erzielen Sie, wenn Sie den Kamin vor direkter Sonneneinstrahlung schützen. - Seite 9 Mindestabstände: Seite ······················· 200mm Boden ···················· 400mm Oben ······················ 200mm Hinten ························ 0mm Vorne ····················· 1 meter Installation 5.3 Lösen Sie beide Schrauben an der Oberseite und heben Sie diese für später auf. Entfernen Sie nun die Wandhalterung.
- Seite 10 5.4 Nehmen Sie die Halterung ab und bohren Sie die 6 Löcher Φ8 in die Wand. Klopfen Sie die Kunststoffdübel in die Löcher. Wenn die Wand aus Massivholz besteht, ist es nicht notwendig, die Löcher zu bohren oder die Kunststoffdübel zu verwenden. Befestigen Sie dann die Halterung mit den ST5X40-Schrauben.
-
Seite 11: Bedienungsanleitung
5.7 Hängen Sie die Frontglasscheibe ein und sichern Sie diese mit zwei ST4X10 Schrauben. 6. BEDIENUNGSANLEITUNG WARNUNG! Betreiben Sie das Gerät nicht, wenn es beschädigt ist oder eine Fehlfunktion aufweist. Wenn Sie vermuten, dass das Gerät beschädigt ist oder eine Fehlfunktion aufweist, wenden Sie sich an einen qualifizierten Servicetechniker, um das Gerät zu überprüfen. -
Seite 12: Der Netzschalter Befindet Sich Auf Dem Bedienfeld In Der Unteren Rechten
6.1 Das Gerät kann sowohl mit der Fernbedienung als auch mit den manuellen Bedienelementen am Gerät bedient werden. HINWEIS: Um sowohl die Fernbedienung als auch manuelle Funktionen zu verwenden, muss der manuelle Ein- / Ausschalter auf "ON" stehen. Um zu verhindern, dass das Produkt zu heiß... -
Seite 13: 6B. Fernbedienung
6a.2 Drücken Sie "LIGHTS ON / OFF", um sowohl das Flammen- als auch das Stimmungslicht gleichzeitig ein- oder auszuschalten. 6a.3 Drücken Sie die Taste "FLAME", um die Farbe der Flamme (3 Arten) auszuwählen oder in die Position OFF zurückzukehren. 6a.4 Drücken Sie die "MOOD LIGHT"-Taste, um die Farbe des Stimmungslichts (13 Arten), den Farbzyklus-Modus oder die Rückkehr in die OFF-Position zu wählen. - Seite 14 Die Kommunikationsfrequenz zwischen Gerät und Fernbedienung wurde bereits voreingerichtet. Wenn Sie die Fernbedienung nicht mit dem Gerät benutzen können, folgen Sie den Anweisungen 6b.33, um die Verbindung neu einzurichten S Standby Modus der Fernbedienung 6b.1 Der rechts gezeigte Bildschirm, zeigt den Standby-Modus der Fernbedienung an.
- Seite 15 eingestellt. Ist dies nicht der Fall, drücken Sie die Taste bis das Logo in der oberen Ecke des Bildschirms angezeigt wird. 6b.10 Drücken Sie die Taste ‘+’ und ‘-’ um die Einstellungstemperatur von 17°C bis 25°C in zwei Intervallen einzustellen. 6b.11 Drücken Sie die Taste um die Heizung ein- auszuschalten.
- Seite 16 Fernbedienung zur aktivieren. Halten Sie die Taste für 3 Sekunden gedrückt, um den Einstellungsbildschirm aufzurufen. 6b.14 Drücken Sie die Taste ‘←’ und ‘→’ um Tag, Uhrzeit oder ihre gewünschte Temperatur zu wählen. Die ausgewählte Funktion wird hervorgehoben. 6b.15 Drücken Sie die Taste ’+’ und ’-’ um den Wert einzustellen.
- Seite 17 zu beenden. 6b.19 Einstellen der Solltemperatur • Drücken Sie die Taste ‘+’ oder ‘-’ um die Temperatur auf der Basis ihrer gewünschten Temperatureinstellung zu erhöhen oder zu verringern. • ECO bedeutet 2°C niedriger ihre gewünschte Temperatureinstellung. ECO- bedeutet 4°C niedriger. COMF+ bedeutet 2°C höher.
- Seite 18 • Drücken Sie ‘←’ oder ‘→’ um den Cursor zu bewegen (blinkende Unterstreichung). Drücken Taste entsprechenden Wochenposition, um die aktuelle Einstellung auszuwählen (das Zeichen ist hervorgehoben) oder um abzubrechen (das Zeichen wird normal angezeigt). Es können mehrere Tage zusammen ausgewählt werden.
- Seite 19 Heizung zwischen voreingestellten Heizzeiten ausgeschaltet ist. Angepasste Startkontrolle 6b.30 Je nach Raumtemperatur und Solltemperatur schaltet sich die Heizung automatisch ein, um den Raum zur eingestelten Zeit auf die eingestellte Temperatur zu erwärmen. Wenn ihr Timer beispielsweise auf 18:00 Uhr eingestellt ist und die Temperatur auf 23°C eingestellt ist, wird die Heizung um 17.30 Uhr eingeschaltet, um sicherzustellen, dass der Raum um 18:00 Uhr 23°C warm...
- Seite 20 Fernbedienung. Die Programmierung ist beendet, sobald Sie einen langen Piepton vom Gerät hören. 6b.34 Das Zurücksetzen der Programmierung für die Fernbedienung ist erforderlich, wenn das Gerät falsch funktioniert oder Fernbedienung nicht ordnungsgemäß funktioniert. • Öffnen Sie die hintere Abdeckung der Fernbedienung.
-
Seite 21: Instandhaltung
7. INSTANDHALTUNG WARNUNG: VOR JEDER WARTUNG ODER REINIGUNG DES KAMINS, MUSS DAS GERÄT VOM STROMNETZ GETRENNT WERDEN UND ABKÜHLEN. BATTERIEWECHSEL DER FERNBEDIENUNG 7.1 Wenn die Batterien voll geladen sind, wird dieses Symbol angezeigt 7.2 Wenn die Batterien halb voll sind, wird dieses Symbol angezeigt 7.3 Wenn die Batterien leer sind und sofort ausgetauscht werden müssen, wird dieses Batteriesymbol angezeigt 7.4 Ein Batteriewechsel wird nach einem Jahr empfohlen. -
Seite 22: Entsorgung
8. ENTSORGUNG Environment Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Leisten auch Sie einen Beitrag zum korrekten Entsorgen dieses Produkts und schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. - Seite 24 IN & OUT HOUSE GmbH Tel: 0(800)-0008209...
