5
INSTALLATIE

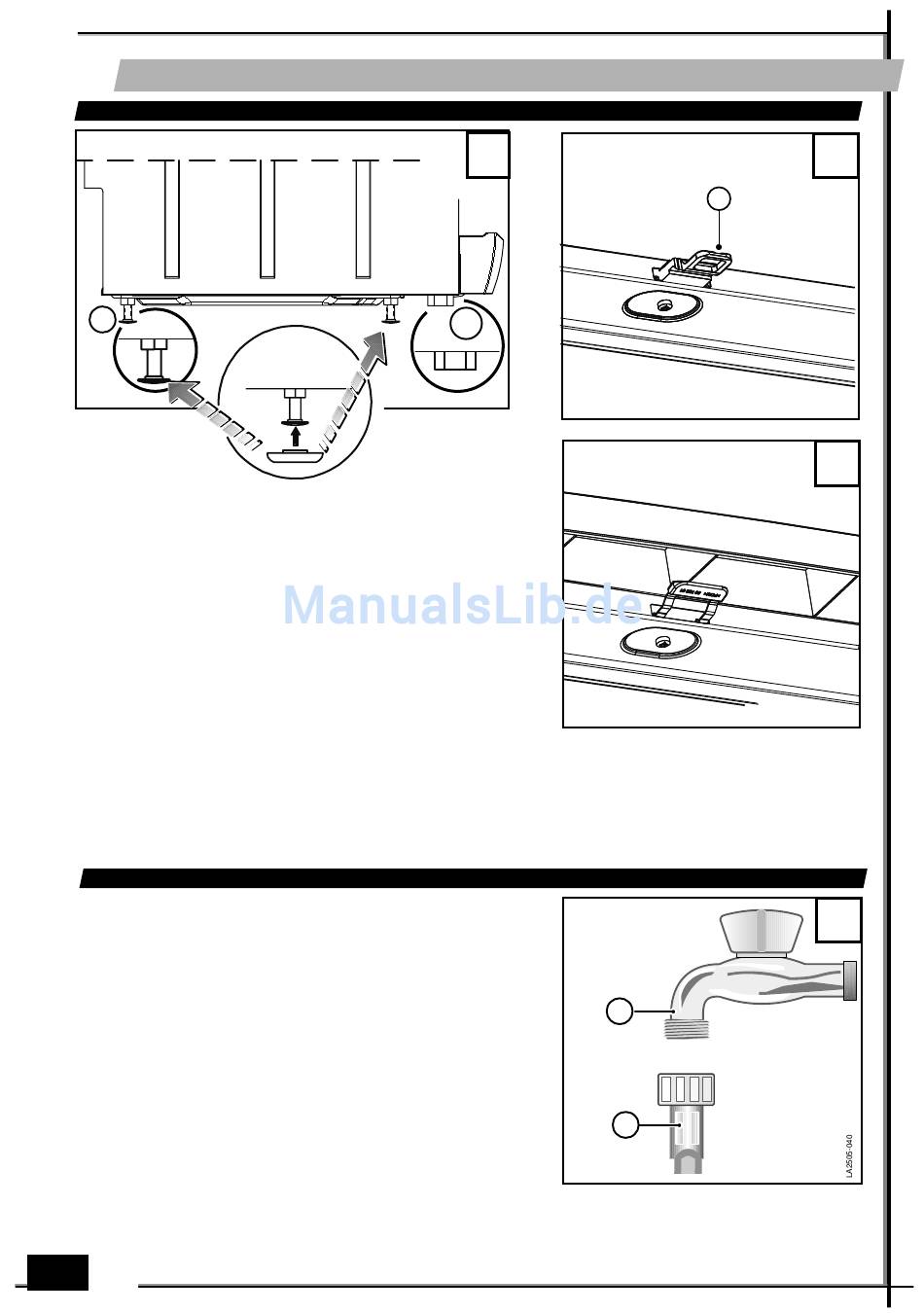

5.1 WATERPASOPSTELLEN
P
*
N.B. Geleverd in het zakje met documenten.
Installeer voor de nivellering.
Zodra het apparaat op de juiste plek is geïnstalleerd draait u
aan de stelvoetjes P zodat u,
indien nodig, de hoogte van de automaat kunt aanpassen
en hem waterpas kunt opstellen.
N.B. Blokkeer de stelvoetjes met moeren.
Alleen in de uitvoeringen met zes stelvoetjes (niet inge-
bouwd)
Nadat u de stalen stelvoetjes heeft geregeld moet u de twee
plastic (P1) stelvoetjes regelen, zodat ze perfect op
de vloer aansluiten. De plastic voetjes voorkomen dat het
apparaat omvalt. Een juiste waterpasopstelling zorgt voor
een correcte werking van de afwasautomaat.
Max. afwijking = 2 graden
Nadat het apparaat waterpas is opgesteld regelt u de deurafsluithaak (Afb. 2.1 "M") zodat de deur
goed afsluit.
N.B. In de uitvoeringen zoals (afb. 2.2) is de deurafsluithaak "M" niet regelbaar.
5.2

HYDRAULISCHE AANSLUITING

De bijgeleverde watertoevoerslang C maakt een verbin-
ding mogelijk op een kraan met aansluiting 3/4".
Tijdens het monteren moeten de volgende instructies
worden opgevolgd:
• draai de buis C op de koudwaterkraan A;
• als de verbinding plaatsvindt op nieuwe slangen of
slangen die sinds lange tijd niet gebruikt worden is het
aan te raden veel water te laten doorstromen voordat
u het apparaat aansluit, om te zorgen dat roest en vuil
worden verwijderd;
• controleer dat de waterdruk zich binnen de
grenswaarden bevindt aangegeven in de technische
gegevens.
De afwasautomaat moet op het koude en niet het
warme water worden aangesloten.
• Het apparaat moet met nieuwe slangen op de
waterleiding worden aangesloten. Gebruik nooit
oude slangen.
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
82
1 2 3 4 5 6 7 8 9 0
NL
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
P 1
*
2
A
C
2.1
M
2.2
3
