4
DESCRIÇÃO DO APARELHO

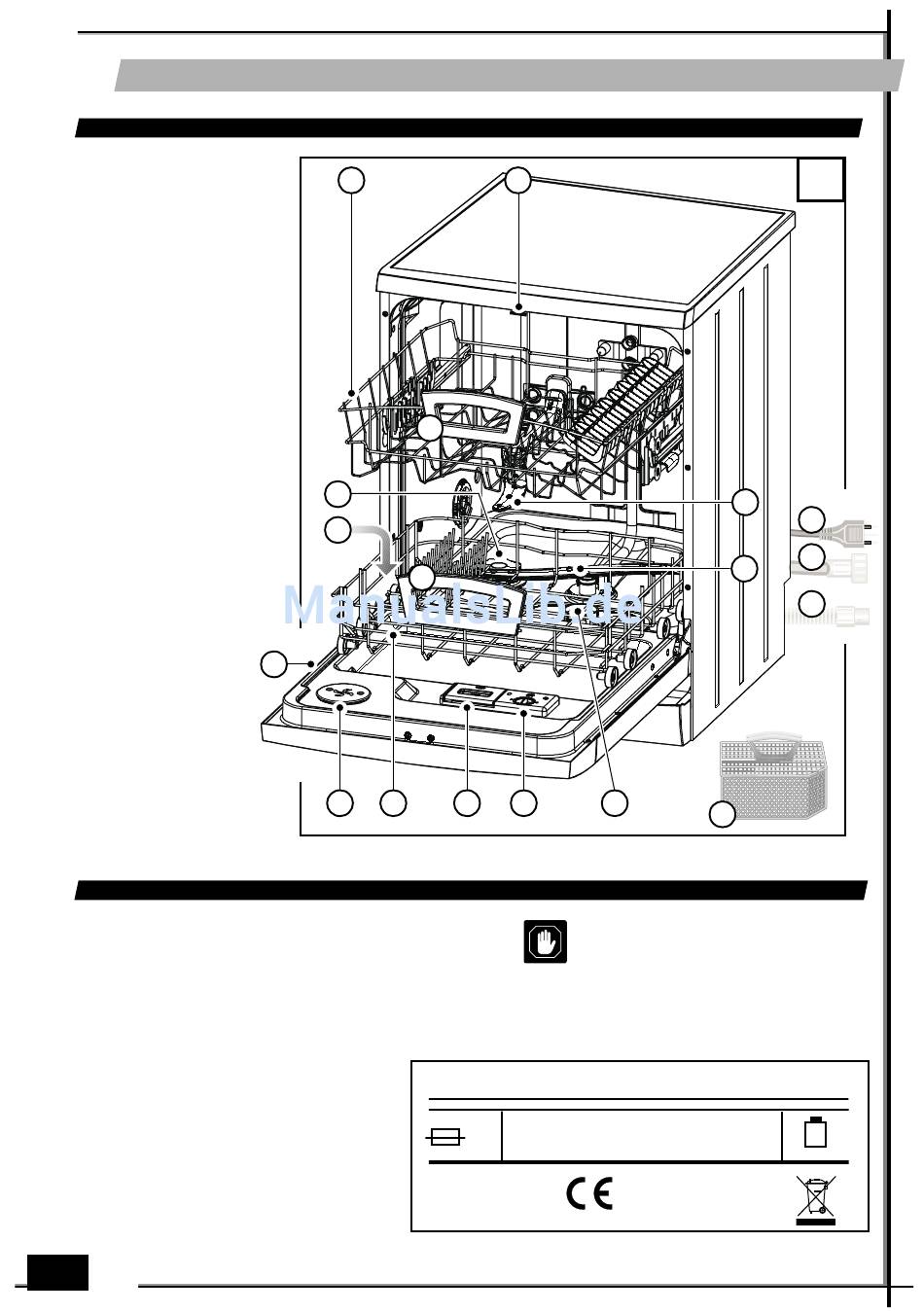

4.1 VISTA GERAL
Partes da máquina de la-
var louças *
1. Depósito para o sal
2. Depósito para o
abrilhantador
3. Ventilador secagem
(se está previsto)
4. Depósito para o detergente
5. Placa de dados
6. Filtros
7. Braço de saída da água
inferior
8. Braço de saída da água
superior
9. Cabo de alimentação
eléctrica
10. Tubo de alimentação água
11. Tubo de descarga
12. Cesto inferior
13. Cesto superior
14. Recipiente de talheres
15. Gancho de fecho
da porta
16) Alças dos cestos
(se previstas)
* São possíveis diferen-
ças com base nos mode-
los e no mercado.
4.2 DADOS TÉCNICOS
Capacidade ( segundo coberturas standard ) : 12
Pressão na instalação hidráulica
pressão mínima: 0,05 MPa
pressão máxima: 1 MPa
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
68
1 2 3 4 5 6 7 8 9 0
PT
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 0
13
16
1
14
16
5
3
12
0,05 - 1MPa
MAX .......W
........V.....Hz
Made in EU
15
4
2
6
ATENÇÃO: as características
eléctricas são indicadas na Placa
de dados.
Model.
......................
....A
...................
1
8
9
10
7
11
14
12
