Digitales Schichtdickenmessgerät
Modell:
TB 1000-0.1 F
Inhaltsübersicht
1.
Funktionen
2.
Technische Daten
3.
Beschreibung der Bedienfeldes
4.
Messvorgang
5.
OFFSET-Accur Funktion
6.
Kalibrierung (Justierung)
7.
Batteriewechsel
8.
Distanzfolien
9.
Richtiges Handling der Schichtdickenmessung
mit externen Sensoren
10.
Allgemeine Hinweise / Problembehandlung
11.
Konformitätserklärung
Anmerkung: Es wird stark empfohlen, das neue
Messgerät vor dem ersten Gebrauch zu
Kalibrieren, wie unter Punkt 6. beschrie-
ben. Dadurch wird von Anfang an eine
höhere Messgenauigkeit erzielt.
1. Funktionen
- Dieses Gerät erfüllt die ISO-Norm 2178. Damit ist es
gleichermaßen unter Laborbedingungen wie unter
rauen Umgebungsbedingungen „im Feld" verwendbar.
Das Gerät wird zur Schichtdickenmessung dieser
-
Schichten typischerweise angewandt: Farbschichten,
Plastik & Kunststoff, Emailliertes Porzellan, Kupfer,
Zink, Aluminium, Chrom, Lackschichten,
Papierschichten, usw.
Diese Schichten können sich auf folgenden
magnetischen Grundmaterialien befinden:
Stahl, Eisen, Nickel, etc.
- Großer Messbereich und hohe Auflösung
2. Technische Daten
Display:
4 digits, 10 mm LCD
Messbereich:
1000 µm
TB-BA-d-1111
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Sauter GmbH
Betriebsanleitung Sauter
Schichtdickenmessgerät TB 1000-0.1F
Auflösung:
Messunsicherheit:
- Standard: 3 % des Messwertes oder Min ± 2,5 µm
- Off-Set Accur: 1 % des Messwertes oder Min ± 1,0 µm
Stromversorgung:
Umgebungsbedingungen:
Abmessungen:
Gewicht:
Lieferumfang:

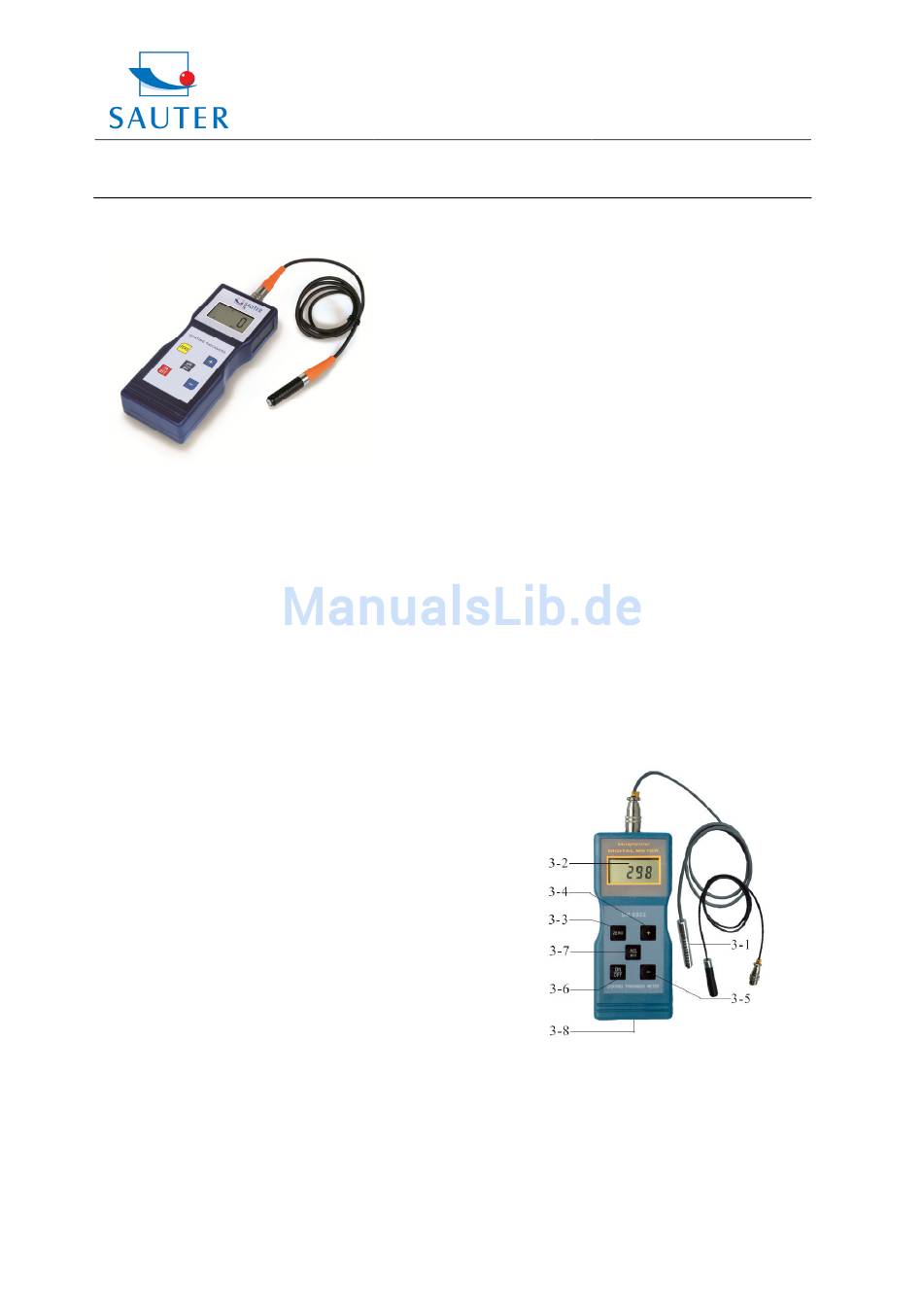

3-1 Messkopf/ Sonde
3-2 Display
3-3 Null-Taste
3-4 Plus- Taste
3-5 Minus-Taste
3-6 Ein-/ Ausschalttaste
3-7 µm/ mil- Taste
3-8 Batteriefach
0,1 µm bis 100 µm
1 µm ab 100 µm
Gilt innerhalb des Toleranzbands von
± 100 µm um den typischen Messbereich herum,
wenn
eine
Zwei-Punkt-Kalibrierung
innerhalb dieses Toleranzbands durchgeführt
wurde.
Gilt innerhalb von ± 50 µm um den Off-Set Accur
Punkt herum.
4x1.5V AA Batterie
Temperaturen
0 bis 50 °C
Luftfeuchtigkeit
kleiner als 80 %
161 x 69 x 32 mm
ca. 260 g (einschließlich Batterien)
Tragekoffer
Bedienungsanleitung
Messgerät & Sonde
Distanzfolien
Nullplatte (Eisen)
3.
Beschreibung des Bedienfeldes
auch
