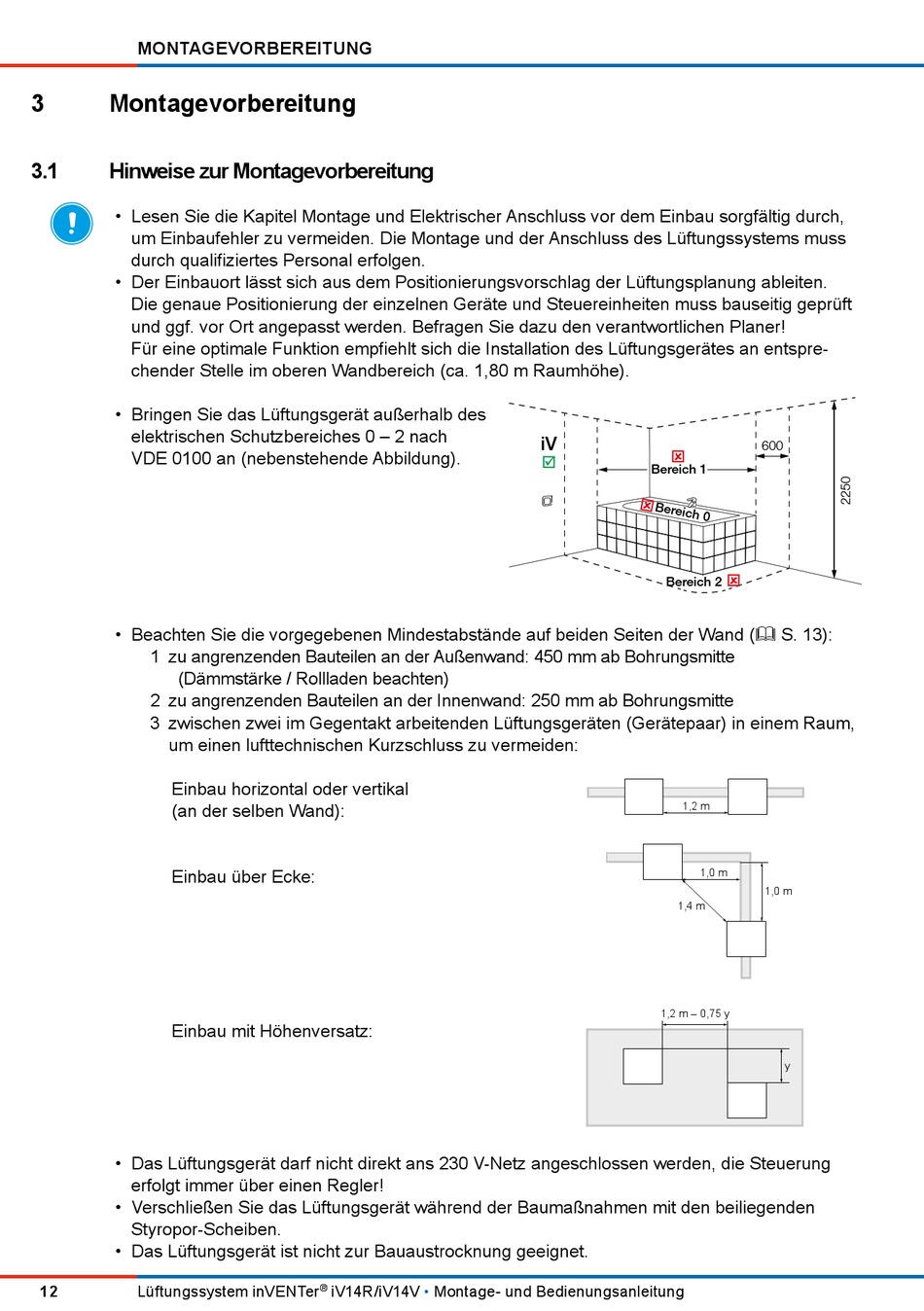

MONTAGEVORBEREITUNG
3
Montagevorbereitung
3.1
Hinweise zur Montagevorbereitung
• Lesen Sie die Kapitel Montage und Elektrischer Anschluss vor dem Einbau sorgfältig durch,
um Einbaufehler zu vermeiden. Die Montage und der Anschluss des Lüftungssystems muss
durch qualifiziertes Personal erfolgen.
• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseitig geprüft
und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entspre-
chender Stelle im oberen Wandbereich (ca. 1,80 m Raumhöhe).
• Bringen Sie das Lüftungsgerät außerhalb des
elektrischen Schutzbereiches 0 – 2 nach
VDE 0100 an (nebenstehende Abbildung).
• Beachten Sie die vorgegebenen Mindestabstände auf beiden Seiten der Wand ( S. 13):
1 zu angrenzenden Bauteilen an der Außenwand: 450 mm ab Bohrungsmitte
(Dämmstärke / Rollladen beachten)
2 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte
3 zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum,
um einen lufttechnischen Kurzschluss zu vermeiden:
Einbau horizontal oder vertikal
(an der selben Wand):
Einbau über Ecke:
Einbau mit Höhenversatz:
• Das Lüftungsgerät darf nicht direkt ans 230 V-Netz angeschlossen werden, die Steuerung
erfolgt immer über einen Regler!
• Verschließen Sie das Lüftungsgerät während der Baumaßnahmen mit den beiliegenden
Styropor-Scheiben.
• Das Lüftungsgerät ist nicht zur Bauaustrocknung geeignet.
12
Lüftungssystem inVENTer
iV14R/iV14V
•
Montage- und Bedienungsanleitung
®
iV
Bereich 1
Bereich 2
1,2 m
1,2 m
1,2 m
1,0 m
1,0 m
1,0 m
1,4 m
1,4 m
1,4 m
1,2 m – 0,75 y
1,2 m – 0,75 y
1,2 m – 0,75 y
600
1,0 m
1,0 m
1,0 m
y
y
y
