Montagevorbereitung

3.1

Hinweise zur Montagevorbereitung

• Lesen Sie die Kapitel Montage und Elektrischer Anschluss vor dem Einbau sorgfältig durch,
um Einbaufehler zu vermeiden. Die Montage und der Anschluss des Lüftungssystems muss
durch qualifiziertes Personal erfolgen.
• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseits geprüft
und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an
entsprechender Stelle im oberen Wandbereich (z. B. 1,80 m OKFFB [Oberkante fertiger
Fußboden]).
• Platzieren Sie das Lüftungsgerät nicht in der Nähe von Heizkörpern, Raumluft-Thermostaten,
empfindlichen Möbeln oder oberhalb von Bildern.

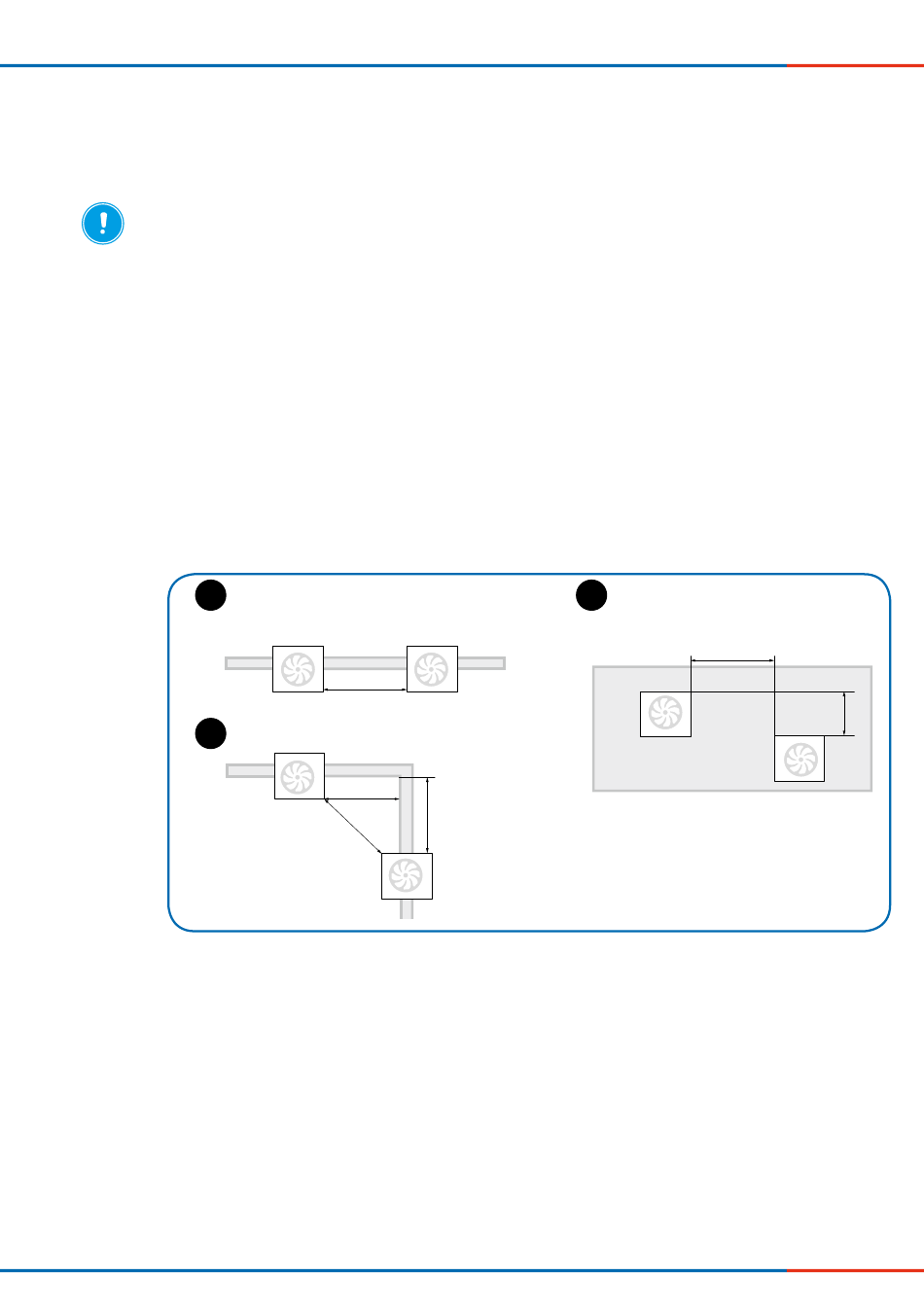

• Beachten Sie die folgenden Mindestabstände der Wandöffnung für das Lüftungsgerät:
1 zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum,
um ein Vermischen verschiedener Luftarten zu vermeiden:
A
B
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten):
nach oben: 450 mm ab Bohrungsmitte
nach unten/seitlich: 250 mm ab Bohrungsmitte
3 zu angrenzenden Bauteilen an der Innenwand:
4 zu frontal angrenzenden Bauteilen:
5 zwischen einer Wetterschutzhaube und einer weiteren lüftungstechnischen Anlage: 1,2 m
Einbau horizontal oder vertikal
(an der selben Wand):
1,2 m
1,2 m
Einbau über Ecke:
1,0 m
1,0 m
1,4 m
1,4 m
1,2 m – 0,75 y
1,2 m – 0,75 y
Lüftungssystem iV25
MONTAGEVORBEREITUNG
C
1,0 m
1,0 m
y
y
• Montage- und Bedienungsanleitung
1,2 m
1,0 m
1,4 m
Einbau mit Höhenversatz:
1,2 m – 0,75 y
250 mm ab Bohrungsmitte
300 mm für Reinigungsarbeiten
1,0 m
y
