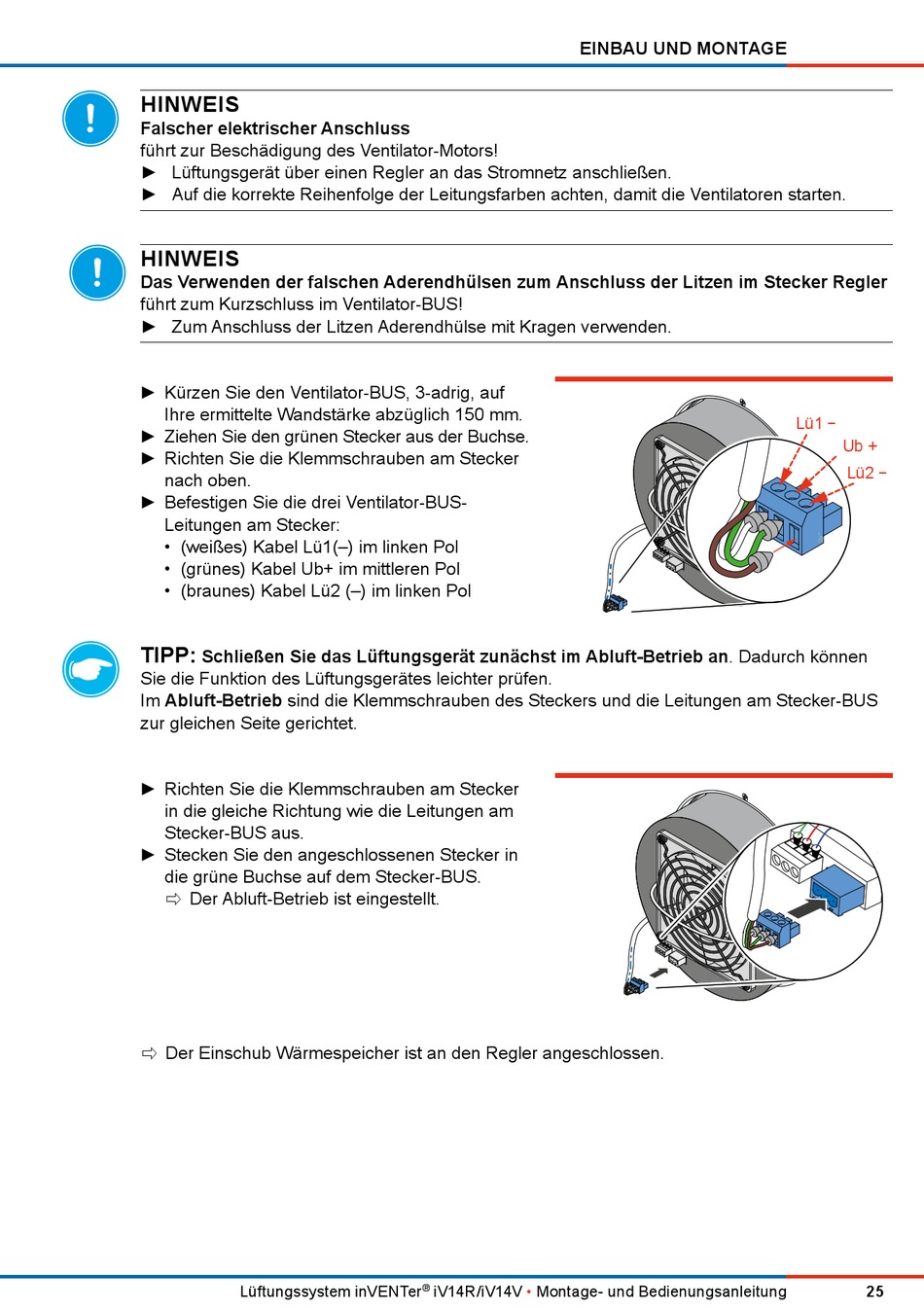

HINWEIS
Falscher elektrischer Anschluss
führt zur Beschädigung des Ventilator-Motors!
► Lüftungsgerät über einen Regler an das Stromnetz anschließen.
► Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten.
HINWEIS
Das Verwenden der falschen Aderendhülsen zum Anschluss der Litzen im Stecker Regler
führt zum Kurzschluss im Ventilator-BUS!
► Zum Anschluss der Litzen Aderendhülse mit Kragen verwenden.
► Kürzen Sie den Ventilator-BUS, 3-adrig, auf
Ihre ermittelte Wandstärke abzüglich 150 mm.
► Ziehen Sie den grünen Stecker aus der Buchse.
► Richten Sie die Klemmschrauben am Stecker
nach oben.
► Befestigen Sie die drei Ventilator-BUS-
Leitungen am Stecker:
• (weißes) Kabel Lü1(–) im linken Pol
• (grünes) Kabel Ub+ im mittleren Pol
• (braunes) Kabel Lü2 (–) im linken Pol
TIPP:
Schließen Sie das Lüftungsgerät zunächst im Abluft-Betrieb an. Dadurch können
Sie die Funktion des Lüftungsgerätes leichter prüfen.
Im Abluft-Betrieb sind die Klemmschrauben des Steckers und die Leitungen am Stecker-BUS
zur gleichen Seite gerichtet.
► Richten Sie die Klemmschrauben am Stecker
in die gleiche Richtung wie die Leitungen am
Stecker-BUS aus.
► Stecken Sie den angeschlossenen Stecker in
die grüne Buchse auf dem Stecker-BUS.
Der Abluft-Betrieb ist eingestellt.

Der Einschub Wärmespeicher ist an den Regler angeschlossen.

Lüftungssystem inVENTer
EINBAU UND MONTAGE
iV14R/iV14V • Montage- und Bedienungsanleitung
®
Lü1 −
Ub +
Lü2 −
