inVENTer iV14R Montage- Und Bedienungsanleitung Seite 14

MONTAGEVORBEREITUNG
Schnittzeichnungen
7

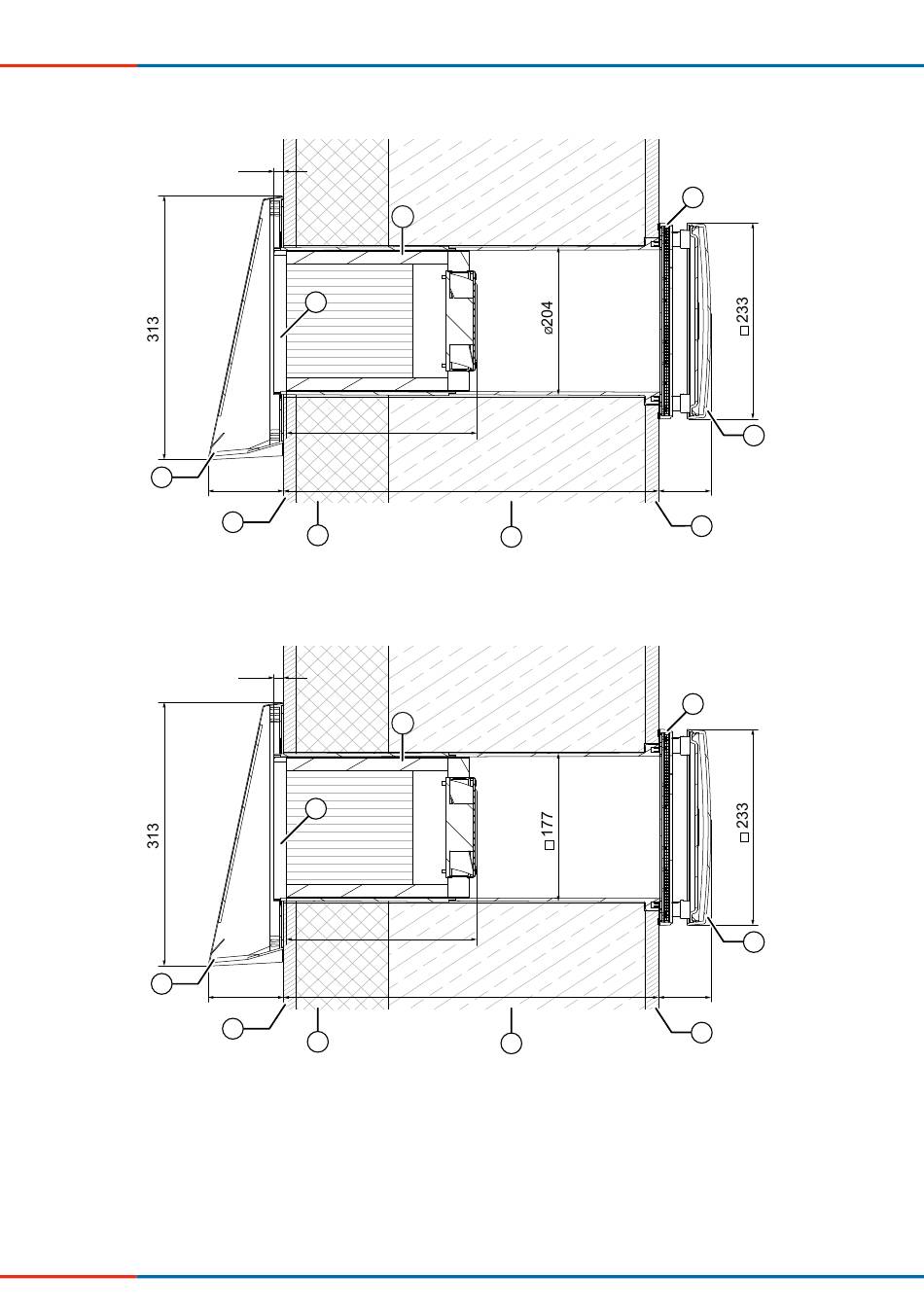

Abbildung 7: Schnittzeichnung Lüftungsgerät iV14R
7
Abbildung 8: Schnittzeichnung Lüftungsgerät iV14V
1 Grundplatte Innenblende
2 Abdeckung Innenblende
3 Innenputz
4 Mauerwerk
5 Dämmung
14
Lüftungssystem inVENTer
10
9
8
226
88
6
5
10
9
8
226
88
6
5
iV14R/iV14V
®
≥ 250
4
≥ 250
4
6 Außenputz
7 Wetterschutzhaube Nova
8 Anschlagband
9 Einschub Wärmespeicher
• Montage- und Bedienungsanleitung
1
2
61
3
1
2
61
3
