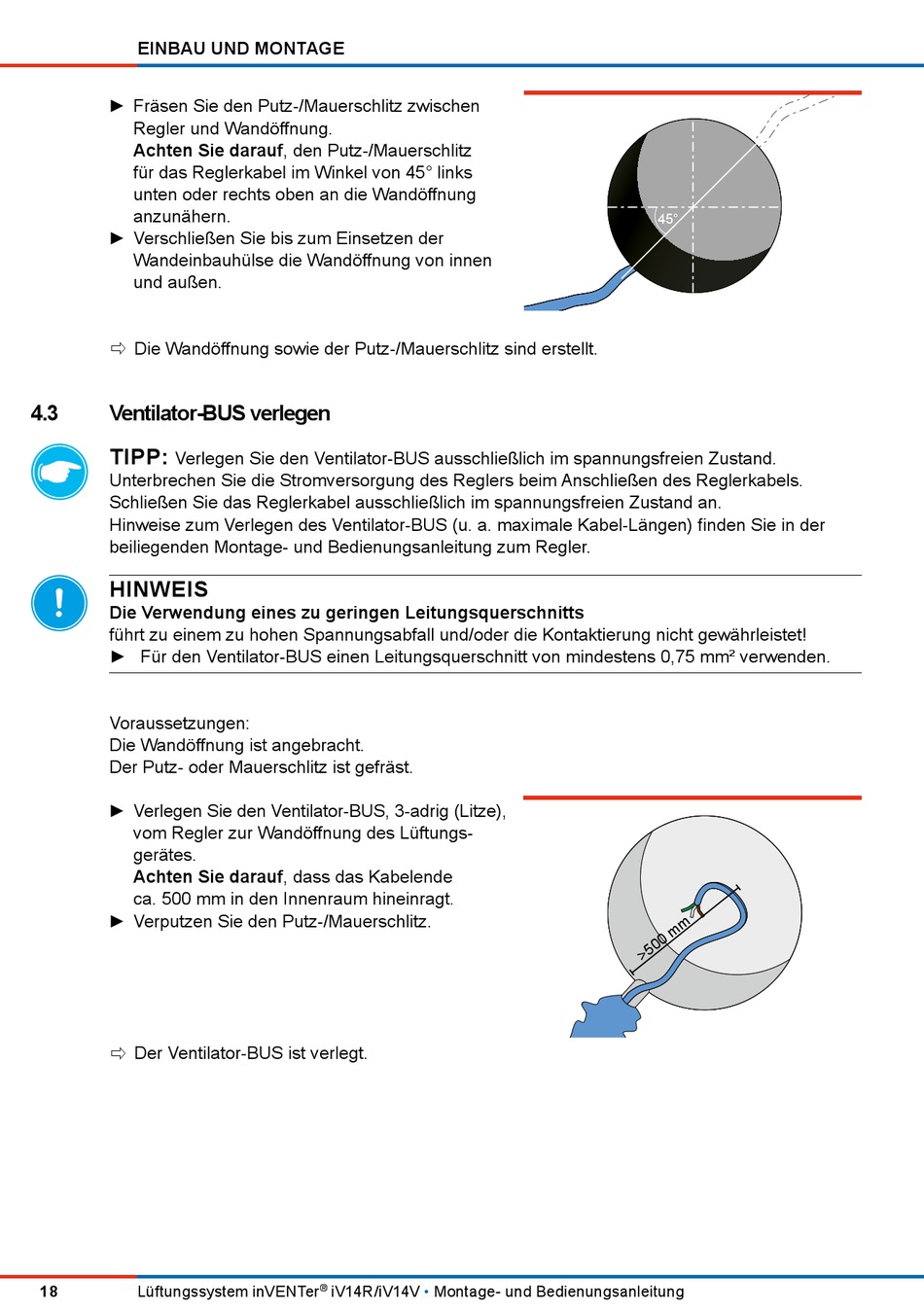

EINBAU UND MONTAGE
► Fräsen Sie den Putz-/Mauerschlitz zwischen
Regler und Wandöff nung.
Achten Sie darauf, den Putz-/Mauerschlitz
für das Reglerkabel im Winkel von 45° links
unten oder rechts oben an die Wandöff nung
anzunähern.
► Verschließen Sie bis zum Einsetzen der
Wandeinbauhülse die Wandöff nung von innen
und außen.
Die Wandöff nung sowie der Putz-/Mauerschlitz sind erstellt.

4.3

Ventilator-BUS verlegen

TIPP:
Verlegen Sie den Ventilator-BUS ausschließlich im spannungsfreien Zustand.
Unterbrechen Sie die Stromversorgung des Reglers beim Anschließen des Reglerkabels.
Schließen Sie das Reglerkabel ausschließlich im spannungsfreien Zustand an.
Hinweise zum Verlegen des Ventilator-BUS (u. a. maximale Kabel-Längen) fi nden Sie in der
beiliegenden Montage- und Bedienungsanleitung zum Regler.
HINWEIS
Die Verwendung eines zu geringen Leitungsquerschnitts
führt zu einem zu hohen Spannungsabfall und/oder die Kontaktierung nicht gewährleistet!
► Für den Ventilator-BUS einen Leitungsquerschnitt von mindestens 0,75 mm² verwenden.
Voraussetzungen:
Die Wandöff nung ist angebracht.
Der Putz- oder Mauerschlitz ist gefräst.
► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze),
vom Regler zur Wandöff nung des Lüftungs-
gerätes.
Achten Sie darauf, dass das Kabelende
ca. 500 mm in den Innenraum hineinragt.
► Verputzen Sie den Putz-/Mauerschlitz.
Der Ventilator-BUS ist verlegt.

