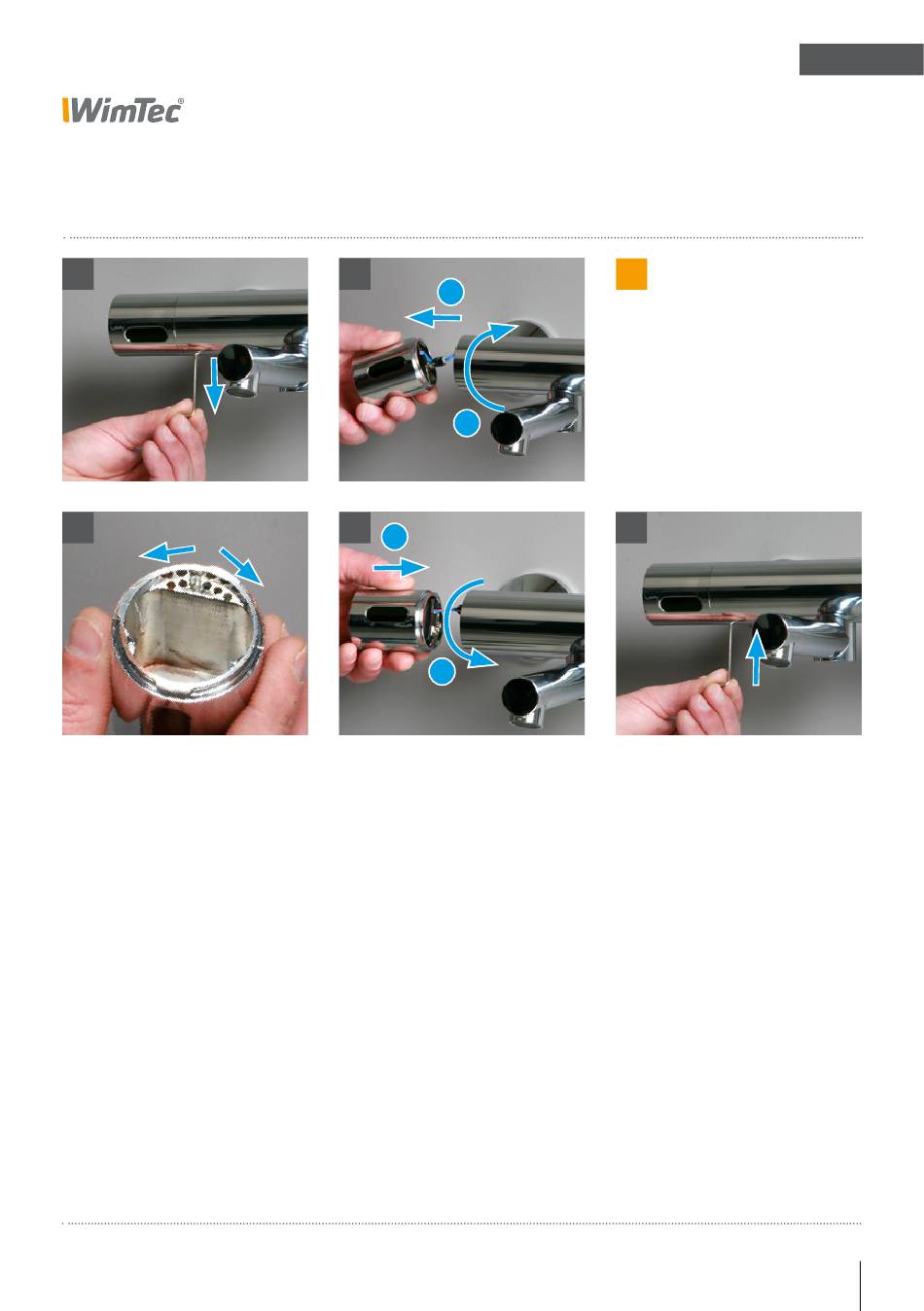

Ausrichten des Infrarotsensors

1a
2
1. a)
Sicherungsschraube auf der Unterseite der Sensor-
haube mit beiliegendem Inbusschlüssel (SW 2)
lockern (3 Umdrehungen).
b)
Haube nach oben drehen und seitlich abziehen.
2. Sensor weiter unten ausrichten:
Anschlagstift nach Bedarf im Uhrzeigersinn versetzen.
Sensor weiter oben ausrichten:
Anschlagstift nach Bedarf gegen den Uhrzeigersinn versetzen.
3. a) Sensorhaube aufsetzen (Sensorfenster leicht nach oben
geneigt) und nach unten bis zum Anschlag drehen.
b) Anschließend Sicherungsschraube handfest anziehen.
1b
2
1
3a
1
2
!
Bei einer Installation
abweichend der
empfohlenen Montagehöhe
ist ein Nachjustieren des
Sensorgriffes nötig.
3b
