Bedienungsanleitung für Ihren neuen TEN Stromzähler
Typ: E220
An Ihrem Anschluss wurde eine moderne Messeinrichtung verbaut. Sie haben sich
dazu entschlossen die Vorteile zu nutzen und dazu die Geräteidentifikationsnummer
(GIN) angefordert. Diese haben Sie ebenfalls mit dieser Post erhalten.
Display
Optische Taste zur
Displaybedienung
Eigentumsnummer
des Zählers (wird
auf der Rechnung
ausgewiesen
Gehäuseunterteil,
plombierte
Abdeckung der
Anschlussklemmen
mit Meldekontakt
bei unbefugter
Öffnung
1/6

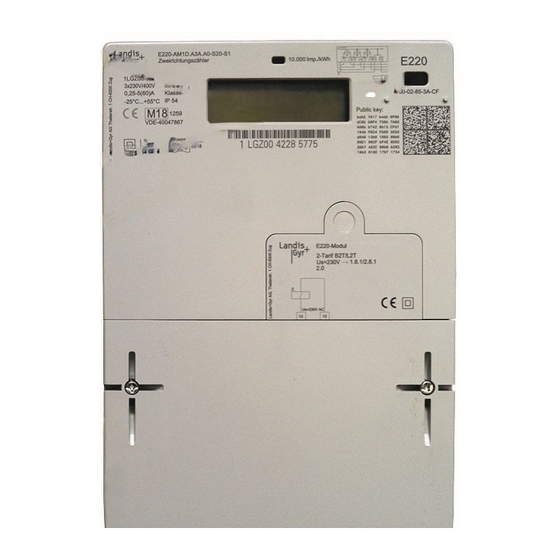

Abbildung 1: moderne Messeinrichtung E220
TEN Thüringer Energienetze
GmbH & Co. KG
Postfach 90 01 35
99104 Erfurt
www.thueringer-
energienetze.com
Sitz: Erfurt
Schwerborner Straße 30
99087 Erfurt
Registergericht Jena
HRA 503835
USt-IdNr. DE206810190
UniCredit Bank AG Erfurt
IBAN DE55 8202 0086
0358 2696 48
BIC HYVEDEMM498
Persönlich haftender
Gesellschafter:
TEN Thüringer Energienetze
Geschäftsführungs-GmbH
Geschäftsführer:
Frank-Peter Tille
Ulf Unger
Sitz: Erfurt
Registergericht Jena
HRB 510722
Verwandte Anleitungen für Landis+Gyr E220
Inhaltszusammenfassung für Landis+Gyr E220
- Seite 1 Persönlich haftender Eigentumsnummer Gesellschafter: des Zählers (wird auf der Rechnung TEN Thüringer Energienetze ausgewiesen Geschäftsführungs-GmbH Geschäftsführer: Frank-Peter Tille Ulf Unger Sitz: Erfurt Registergericht Jena HRB 510722 Gehäuseunterteil, plombierte Abdeckung der Anschlussklemmen mit Meldekontakt bei unbefugter Öffnung Abbildung 1: moderne Messeinrichtung E220...
-
Seite 2: Lcd-Display
LCD-Display Im Display erscheint immer nur die erste oder die zweite Zeile. Die erste Zeile ist immer sichtbar, die zweite Zeile wird nur mit Eingabe der GIN sichtbar. Zählerstand Anzeigewerte des aufgelaufenen, gemessenen Maß-Einheit (z. B. kWh) Phasenkontrolle Energieverbrauchs oder der für den angezeigten Wert Anzeige der erzeugten Energie in kWh... - Seite 3 Anzeigen in der ersten Zeile In der ersten Zeile werden folgende Anzeigen rollierend im 10-Sekundentakt angezeigt. Abweichend von der nachfolgenden Aufzählung können auch weniger Kennzahlen angezeigt werden, sofern diese nicht unbedingt benötigt werden: Beispiel OBIS- Anzeige Format Kennzahl Zählerstand gesamt Energiebezug, +A 1.8.0 xxxxxx kWh Zählerstand Tarif 1 (Bezug) +A...
- Seite 4 Um die GIN einzugeben, nutzen Sie bitte die optische Schnittstelle oder falls vorhanden, die mechanische Taste zur Displaybedienung auf der Vorderseite Ihres Gerätes. Die optische Schnittstelle reagiert auf sichtbares Licht. Am einfachsten lässt sich die Schnittstelle mit einer handelsüblichen Taschenlampe „betätigen“. Bewegen Sie zum „Schalten“...
- Seite 5 Hinweis Sie können den Vorgang der GIN Eingabe jederzeit unterbrechen, indem Sie den Vorgang nicht weiter fortsetzen. Dadurch springt der Zähler in seinen Ursprungszustand zurück und es werden keine Werte verändert. Dasselbe gilt, wenn eine falsche GIN eingegeben wurde. Nach einem Spannungsausfall ist grundsätzlich die erneute Eingabe der GIN notwendig.
- Seite 6 Löschen historischer Daten In den Registern 1d, 7d, 30d, und 365d lassen sich die dortigen Werte löschen. Hierzu betätigen Sie die Taste oder die oS für eine Zeit von 5s. Danach springt die Anzeige auf „0“ und die Werte sind dauerhaft und unwiderruflich gelöscht. GIN und InF Einstellungen ändern In der Displaydarstellung erfolgt die Anzeige als PIN, diese ist gleichbedeutend mit der GIN.
