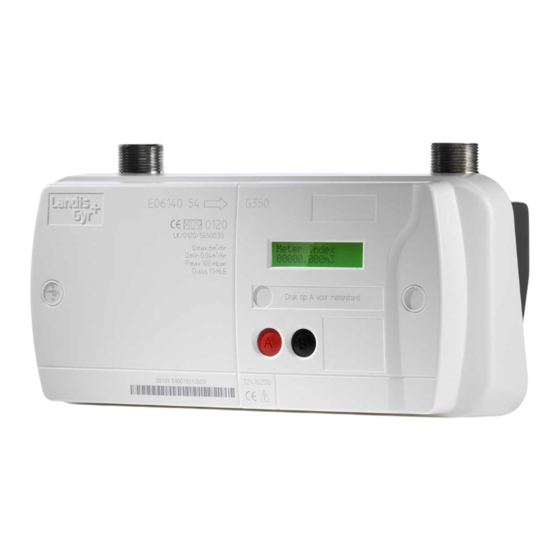

- Seite 1 Advanced Metering Infrastruktur Haushalt Gaszählerfamilie G350 – Typ E6 L+G Elektronischer, intelligenter Gaszähler Übersicht DVGW- Reg. Nr. : NG-4704CL0135 Datum: 30. Juni 2011 Dateiname: G350 Produktbeschreibung Übersicht Ver 01.docx © 2010 Landis+Gyr AG G 3 5 0 Übersicht...
-
Seite 2: Änderungen
Erstausgabe Ver 02 Juli 2010 Übersetzung der Fließschema /DVGW Reg. Ver 03 Juni2011 Ergänzung Daten Copyright © 2010, Landis+Gyr. All rights reserved. Technische Änderungen jederzeit vorbehalten. Landis+Gyr AG Feldstrasse 1 CH-6301 Zug Switzerland Phone: +41 41 935 6000 www.landisgyr.com © Landis+Gyr AG... -
Seite 3: Inhaltsverzeichnis
Drahtloser M-Bus ___________________________________________________ 13 3.1.2.1 Elektrizitätszähler mit drahtloser M-Bus-Schnittstelle _____________________ 13 3.1.2.2 Elektrizitätszähler mit drahtgebundenem M-Bus-M-Link-Konverter __________ 13 Servicefunktionen ______________________________________________________ 14 Service- und Engineering-Menüs _________________________________________ 15 Technische Daten ______________________________________________________ 16 G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 4: Einführung
4/16 Einführung Einführung Landis+Gyr führt im europäischen Markt ein umfassendes neues Sortiment von intelligenten Gaszählern ein. Diese Zähler können mit verschiedenen Kommunikationsmodulen erweitert werden. Sie basieren auf der bewährten E6V Ultraschall-Messtechnologie, mit mehr als 2 Millionen installierten Zäh- lern, und stellen eine stabile und genaue Messplattform dar. -
Seite 5: Gerätebeschreibung
Dies stärkt das Bewusstsein und die Wertschätzung des Ver- brauchers für eine rationelle Energienutzung. Mit dieser Lösung ist Landis+Gyr in der Lage, Energieversorger im Elektri- zitäts-, Gas-, Wärme- und Wassermarkt anzusprechen und ihnen die Multi Utility Integration mit Hilfe des ecoMeters zu ermöglichen. -
Seite 6: Haupteigenschaften
Im Normalbetrieb werden den Kunden nur die Zählerstände, die Ventil- stellung und die rollende Registeranzeige angezeigt. Das durch einen PIN-Code geschützte Engineering- und Servicemenü steht nur dem autorisierten Servicepersonal zur Verfügung. © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler... -
Seite 7: Temperaturkompensation
Im Normalfall wird der nicht kompensierte Zählerstand angezeigt. Der temperaturkompensierte Zählerstand ist in der Kundenanzeige nicht ver- fügbar, kann jedoch dem autorisierten Personal angezeigt und durch dieses über die M-Bus-Schnittstelle ausgelesen werden. G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 8: Eingebautes Ventil
Die Batterielebensdauer beträgt mindestens 10 Jahre, basierend auf den durchschnittlichen wöchentlichen Ereignisanzahlen gemäss folgender Tabelle. Ereignis Anzahl pro Woche M-Bus-Kommunikation (nur drahtgebunden) 168 (=24x7) LPR-Funk-Kommunikation (nur drahtlos) 168 (=24x7) Ventilbetätigungen 0.25 Tabelle 1 © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler... -
Seite 9: M-Bus-Schnittstelle
Adresse gerichteten Kommunikationen akzeptieren und beantwor- ten. Addesse 255 ist die Funkadresse. Der Gaszähler sollte alle an diese Ad- resse gerichteten Kommunikationen akzeptieren und ausführen, wird aber dem Bus-Master nicht antworten. G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 10: Drahtloser M-Bus
Damit eine flexible Kommunikation möglich ist, erlaubt ein bei der Herstel- lung gesetztes Flag das Akzeptieren von unverschlüsselten Befehlen so- lange, bis ein Verbindungsschlüssel geliefert wird. Nach der Lieferung des Verbindungsschlüssels wird dieses Flag zurückgesetzt. Falls der Verbin- © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler... -
Seite 11: M-Bus-Meldungstypen
Der Gaszähler antwortet mit einer Empfangsbestä- tigung. Die Gaswiedereinschaltungsmeldung befiehlt dem Gaszähler, das Öffnen des Zählerventils durch den Kunden zu erlauben. Der Gaszähler antwortet mit einer Empfangsbestätigung. G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 12: Installation
1 2 3 4 Bild 4 Die Paarung des Gaszählers mit dem Elektrizitätszähler erfolgt automatisch (gemäss P2 Companion Norm) und der Elektrizitätszähler ändert die M-Bus- Adresse von Null auf eine unbenutzte Adresse. © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler... -
Seite 13: Drahtloser M-Bus
Reihe nach an, bis mittels Tastendruck eine davon akzeptiert worden ist. Dann sendet er eine Anbindungsmeldung mit der Anbindungsnummer des gewählten Dongles. Dieser M-Link-Dongle sendet daraufhin eine Bestäti- gungsmeldung als Abschluss der Anbindung. G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 14: Servicefunktionen
Engineering Service Menü Teil 2 Menü Teil 2 Engineering Service Menü Teil N Menü Teil N GasVol Tot Reg GasVol Tot Reg 12345 .123 m3 12345 .123 m3 Bild 5 © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler... -
Seite 15: Service- Und Engineering-Menüs
Anzeigetest (Display-Funktionstest) • Softwareversion • Temperatur • Letzter Befehl • Letzter Zählerstand • Gesamtvolumen heute • Gesamtvolumen letzte 7 Tage • Gesamtvolumen letzte 28 Tage • Gesamtvolumen letzte 12 Monate G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler © Landis+Gyr AG... -
Seite 16: Technische Daten
Lagerung: -20 ºC bis +60 ºC Zeit Echtzeituhr Drahtgebundener M-Bus EN 13757-1,2,3 P2 Companion Norm. Drahtloser M-Bus EN 13757- 2,3,4 T1 / T2-Modus P2 Companion Norm. Verschlüsselung AES 128 Bit Tabelle 2 © Landis+Gyr AG G350 Übersicht – L+G Elektronischer, intelligenter Gaszähler...
