Landis+Gyr E220 Benutzerhandbuch
Elektrizitätszähler mid
Vorschau ausblenden
Andere Handbücher für E220:
- Bedienungsanleitung (6 Seiten) ,
- Benutzerhandbuch (4 Seiten)
Verwandte Anleitungen für Landis+Gyr E220
Inhaltszusammenfassung für Landis+Gyr E220

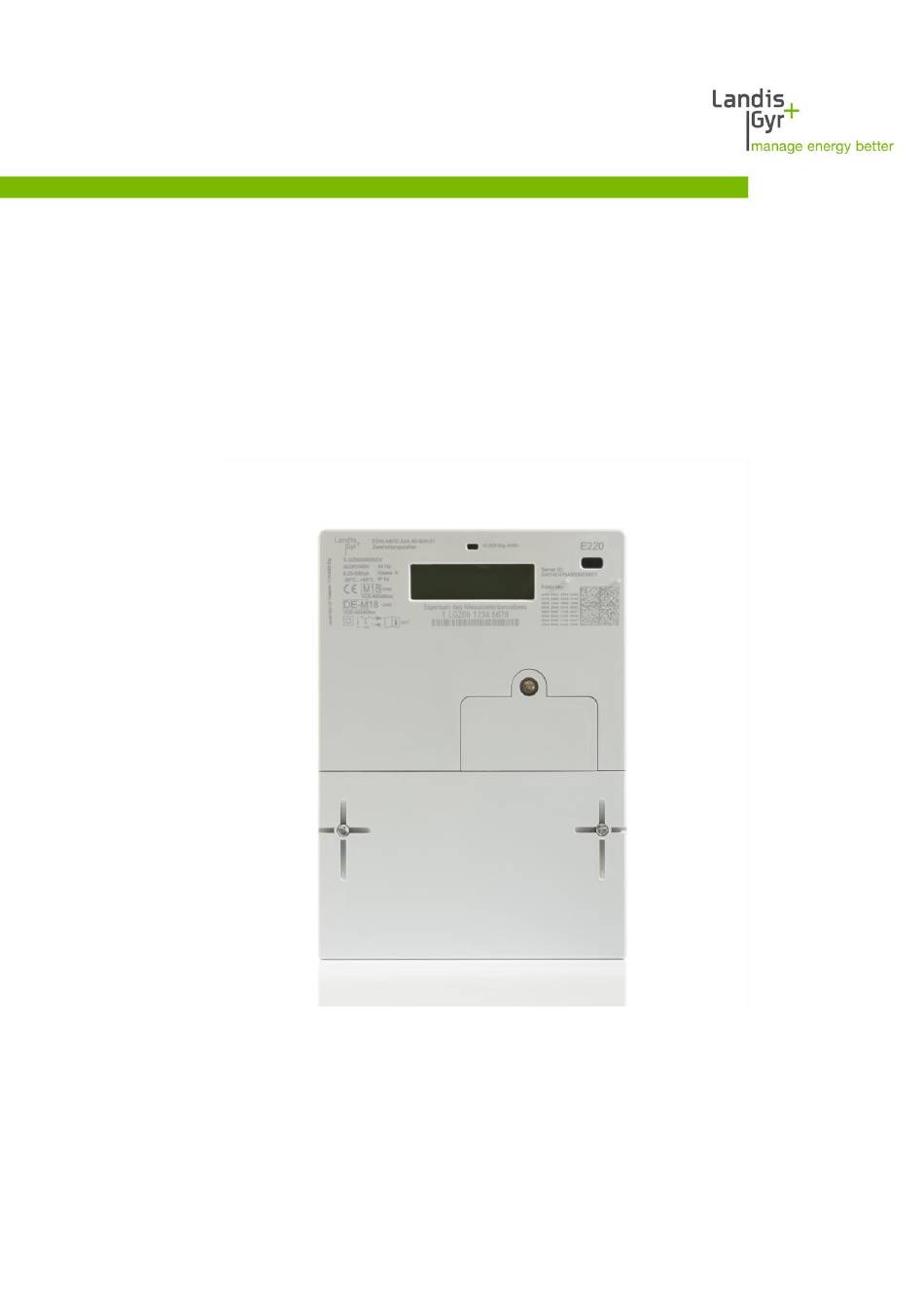

- Seite 1 Elektrizitätszähler MID Haushalt E220 AMxD E220 Benutzerhandbuch Datum: 19.04.2018 Dateiname: D000063497 E220 AMxD Benutzerhandbuch de f © Landis+Gyr D000063497 de f...
-
Seite 2: Revisionshistorie
Bezug auf das Produkt. Landis+Gyr macht keine Versicherung, Darstellung oder Garantie bezüglich der Leistung, Qualität, Haltbarkeit oder Eignung des Produkts zu irgendeinem Zweck. Im gesetzlich zulässigen Rahmen übernimmt Landis+Gyr (1) keinerlei Haftung, die sich aus der Benutzung des Produkts ableitet, (2) keinerlei Haftung, einschliesslich aber nicht beschränkt auf besondere, verursachten und indirekten Schäden und Verluste, und erteilt (3) keinerlei implizite Garantien, einschliesslich aber nicht beschränkt auf Eignung für den Zweck und allgemeine Gebrauchstauglichkeit. -
Seite 3: Inhaltsverzeichnis
5.3.1 Mechanische Varianten ........................23 5.3.2 Frontplatte ............................23 5.3.3 Firmwareparameter .......................... 23 5.3.4 Transport ............................24 Endnutzerbedienung ..........................24 5.4.1 Benutzermenü........................... 24 5.4.2 Optische Schnittstelle: INFO DSS ...................... 29 D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... - Seite 4 5.6.4 LMN-Schnittstelle wM-Bus........................ 34 Wartung ............................35 Service ..............................35 Fehlerbehebung ............................35 6.2.1 Fehlercodes ............................35 Stilllegung und Entsorgung ........................ 36 Benennungen und Abkürzungen ......................37 Index ..............................38 © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch...
-
Seite 5: Über Dieses Dokument
Über dieses Dokument 5/39 Über dieses Dokument Gültigkeitsbereich Das vorliegende Benutzerhandbuch gilt für Elektrizitätszähler E220 Serie 1. Es gilt für alle Zählervarianten: • E220 AM1D 60 A Basiszähler Das Handbuch beschreibt auch alle Messmodi: • +A mit Rücklaufsperre nur Wirkenergie plus •... -
Seite 6: Sicherheit Und Gesetzliche Vorgaben
Lösungen an. Weitere Informationen erhalten Sie von Ihrem Landis+Gyr Vertreter vor Ort. Sicherheitsbestimmungen Folgende Sicherheitsbestimmungen müssen unbedingt jederzeit eingehalten werden: • Die Anschlüsse des Zählers müssen während der Installation oder beim Öffnen von allen Spannungsquellen getrennt werden. © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 7: Messrichtigkeitshinweis
Abrechnungszwecken verwendet werden, wenn die Spannungsversorgung des MessEV-konformen Smart-Meter-Gateway aus dem ungezählten Bereich erfolgt. Hinweis Historische Energieregister und Momentanwerte diesen ausschließlich informativen Zwecken und dürfen nicht für Abrechnungszwecke verwendet werden. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 8: Beschreibung Des Geräts

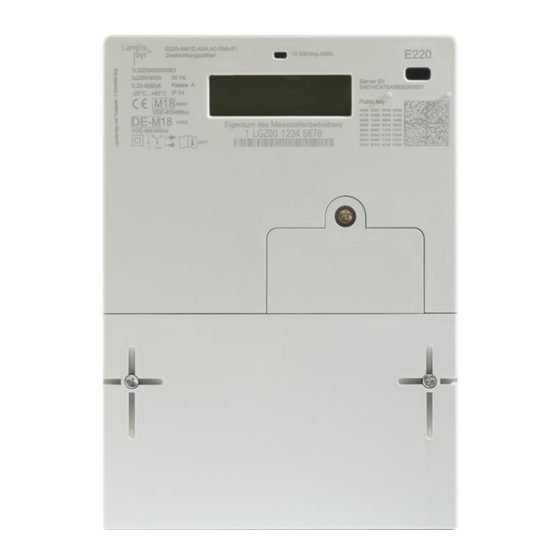

Allgemeine Ansicht Abbildung 1. Allgemeine Ansicht des Geräts Funktionsübersicht Der E220 ist ein Elektrizitätszähler ist eine moderne Messeinrichtung nach dem Gesetz zur Digitalisierung der Energiewende. Der Zähler ist an die FNN- Spezifikation für Basiszähler angelehnt. Im Modul-Schacht können verschiedenen Module für 2-Tarif-Steuerung eingesetzt werden. Zur Integration in ein intelligentes Messsystem (iMsys) kann ein LMN-Schnittstellenmodul eingesetzt werden. -
Seite 9: Typenbezeichnung
-A saldierend ohne Rücklaufsperre; Wirkenergie Zusätzliche Register Nur Energie Genauigkeit Wirkenergie Klasse A (MID) Genauigkeit Blindenergie Keine Blindenergie Zähler-Variante SLP Standard Last Profil Tarifschaltung Optional LMN-Schnittstelle Optional Hardware Serie Serie 1 D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 10: Technische Daten
Abbildung 2. Übersicht über die Architektur Messtechnik Die Messtechnik der E220 Zähler basiert auf Stromshunts. Drei Messelemente (eines für jede Phase) messen die Phasenströme mit Shunts und die Phasenspannungen über einen Widerstandsteiler. Die Analog-Digital-Wandler wandeln beide Signale in digitale Spannungs- und Stromdaten um. Diese Daten... -
Seite 11: Optischer Eingang
Die Beleuchtungsstärke der Taschenlampe muss mindestens 400 Lux betragen. 2.4.3 Optischer Ausgang (INFO-Schnittstelle) Der E220 verfügt über eine unidirektionale optische Schnittstelle. Sie ist gemäss der Norm DIN EN 62056-21 ausgeführt. Die optische Schnittstelle befindet sich in der rechten oberen Ecke der Frontplatte. -
Seite 12: Mechanische Ausführung
Modulabdeckung abgedeckt werden. Die Netzspannung für das Gateway befindet sich unter der plombierbaren Klemmenblockabdeckung. Abbildung 3. Zählergehäuse Flexibler Haken LCD-Display Moduleschacht Impulsausgangs-LED (metrologische LED) Optische Schnittstelle Klemmenblockabdeckung © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 13: Zifferblatt
Benutzerhandbuch lesen Jahr der Kalibrierung 10 Herstelleradresse 11 Eigentumsschild 12 Public-Key für NIST-Kurve 13 2D-Barcode einschliesslich: Herstellernummer, Geräte-ID, Server-ID, öffentlicher Schlüssel (Public Key) 14 Server-ID 15 Impulskonstante der Impulsausgangs-LED D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 14: Bedienelemente
14/39 Mechanische Ausführung Bedienelemente Der E220 hat als einziges Bedienelement die optische Schnittstelle. Diese Schnittstelle wird vom Endnutzer zur Kommunikation mit dem Gerät verwendet. Abmessungen Anschlüsse 3.5.1 E220 60 A direkt angeschlossen Klemmen-Typ Käfigzugklemme Maximaler Drahtdurchmesser 7.0 mm Minimaler Drahtdurchmesser 1.5 mm... -
Seite 15: Anschlusspläne
Nach der deutschen Norm DIN 43856 werden Anschluss- und Schaltpläne mit Nummern definiert. Direkt angeschlossene Zähler Direkt angeschlossene Zähler (4-adrig) werden wie folgt angeschlossen: Abbildung 5. DIN 43856 Elektrizitätszähler, Tarifschaltuhren und Rundsteuerempfänger. Diagrammnummer 4000 D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 16: Installation
Für die Installation und Inbetriebnahme des Zählers müssen folgende Bedingungen erfüllt sein: • Die nachfolgend beschriebenen Arbeiten dürfen nur von technisch qualifizierten und entsprechend unterwiesenen Personen ausgeführt werden. © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 17: Vor Der Installation
Bei verdeckter Montage: Die feste Halterung an der Rückseite des Zählers verwenden. Bei offener Montage: Die Halterung (im Lieferumfang des Geräts) zum oberen Ende des Zählers schieben. Siehe folgende Abbildung. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 18: Anschluss
Zeile die Firmwareversion. In der oberen Zeile steht der OBIS-Code C. 90.2 für die Firmwareprüfsumme, in der unteren Zeile die Firmwareprüfsumme. Das Display auf Fehlermeldungen prüfen und eine Last anschliessen. © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 19: Zähler Deinstallieren
Den Zähler abschrauben und abnehmen. Einen Ersatzzähler mit den drei Schrauben an der Montagefläche befestigen. Den Ersatzzähler, wie im Abschnitt 4.4 „Anschluss“ und in den folgenden Abschnitten beschrieben, anschliessen. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 20: Bedienung
Anzeigeliste des Zählers E220 ist abhängig vom Messmodus. +A mit Rücklaufsperre (Einrichtungszähler +A) Obere Zeile OBIS-Code Wert F.F. Fehlercode (siehe Abschnitt 6.2.1 „Fehlercodes) 1.8.0 Wirkenergie +A (Import), gesamt © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 21: Statusinformationen Auf Dem Display
Das Symbol ist nur aktiv bei gestecktem LMN-Modul mit RS-485 Schnittstelle. Es stellt die vier verschiedenen Zustände der LMN-Schnittstelle dar: Symbol Status Keine Kommunikation über LMN-Schnittstelle Blinken Beliebige Layer-2-Telegramme erkannt 0,5 s an/0,5 s aus Blinken HDLC-Anschlusstelegramme erkannt D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 22: Informationsanzeigezeile
• Präfix AA: Geräte-ID • Präfix AB: Server-ID • Präfix AC: Öffentlicher Schlüssel (Public Key) Siehe auch das FNN-Dokument „Data Matrix Code für Messeinrichtungen und Komponenten für Messsysteme“. © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 23: Zählerkonfiguration
▪ Ohne PIN-Schutz ▪ Nicht in der 2. Zeile angezeigt Wirkleistung ▪ In der 2. Zeile angezeigt ▪ Speichern der Datenschutzeinstellungen Endnutzer- einstellungen ▪ Zurücksetzen der Datenschutzeinstellungen Stromausfall D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 24: Transport
Langes Drücken oder Blinken mit einer Taschenlampe (länger als 5 Sekunden) Nach einer Dauer von 120 Sekunden ohne Betätigung der optischen Taste fällt der Zähler wieder auf die Standardanzeige zurück (Rollliste, wenn zwei Energieregister vorhanden sind). © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 25: Pin Eingeben
L1 L2 L3 1. Zeile 8.8.8 <-A +A> Kurzer INFO - 7 4 8 0 - ==== Puls 2. Zeile P I n Adiere +1 Nach 3 Sek. PIN richtig? D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 26: Momentanleistung
Rücksetzen der Historischen Werte Verbrauch seit letzter Nullstellung 8 8 8 8.8.8 L1 L2 L3 1. Zeile 1.8.0 <-A +A> INFO 3 2 1.4 ==== 2. Zeile 8.8.1 d © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... - Seite 27 C L r ==== 2. Zeile H.I.S Durch kurze Impulse schaltet das Menü auf die nächsten Dauerwerte um. Durch lange Impulse schaltet das Menü auf die historischen Werte um. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr...
-
Seite 28: Historische Werte Zurücksetzen
+A> Puls INFO ==== Kurzer 2. Zeile P.I.n Puls Nach 120 Sek. Zurück zur rollierenden Liste Umschaltung on/oFF Zurück zur rollierenden Liste Ein: Erweiterter Datensatz Aus: Reduzierter Datensatz © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 29: Pin-Aktivierung
Code 8-N-1 Aktualisierung 5.5.1 Krypto-Reset Der Befehl „Zurücksetzen der kryptographischen Parameter“ setzt den E220 auf die kundenspezifischen Standardwerte für diese Parameter zurück. Der Befehl kann nur mit einem gesteckten LMN-Modul mit RS-485 Schnittstelle ausgeführt werden. Dieser Reset führt im E220 zu folgenden Aktionen: D000063497 de f –... -
Seite 30: Firmwareaktualisierung
Abdeckung geschlossen. In diesem Fall arbeitet der E220 als 1-Tarif-Zähler ohne Kommunikation. Einsetzen und Wechseln von Modulen darf nur im stromlosen Zustand vorgenommen werden. Wird ein neues Modul in den E220 eingesteckt oder ein Modul entfernt, so muss der Zähler von der Stromzufuhr getrennt werden. 5.6.2 2-Tarif-Module Das 2-Tarif-Module darf nur im spannungslosen Zustand in den Zähler eingesetzt... - Seite 31 Module B2T/L2T 230V (x.8.1) Us=230V → 1.8.1, 2.8.1 Us=0V → 1.8.2, 2.8.2 Bezug 2-Tarif, Lieferung 2-Tarif Module B2T/L2T 230V (x.8.2) Us=0V → 1.8.1, 2.8.1 Us=230V → 1.8.2, 2.8.2 D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr...
-
Seite 32: Lmn-Schnittstelle Rs-485
Das SMGW kommuniziert im LMN (Local Metrological Network) mit einem oder mehreren drahtgebunden oder drahtlos angeschlossenen Zählern, um von diesen Messwerte zu erhalten. Verwendung von LMN-Modulen. Es dürfen nur LMN-Module eingesetzt werden, welche in der Baumusterprüfbescheinigung referenziert sind. © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... - Seite 33 Keine Kommunikation über LMN-Schnittstelle Blinken Beliebige Layer-2-Telegramme erkannt 0,5 s an/0,5 s aus Blinken HDLC-Anschlusstelegramme erkannt 2 s an/2 s aus TLS-Anschluss bereit. Der Zähler kommuniziert im gesicherten Modus. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr...
-
Seite 34: Lmn-Schnittstelle Wm-Bus
34/39 Bedienung Bezeichnung des Kommunikations-Moduls Markenname HW-Versionsnummer eindeutige Geräte-ID Konformität mit deutschen Bestimmungen, nationale Zulassung CE-Konformität Schutz-Isolation Netzwerk-Symbol Herstelleradresse 10 Anschluss-Bezeichnung 5.6.4 LMN-Schnittstelle wM-Bus Wird später ergänzt © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 35: Wartung
Wartung 35/39 Wartung Service Der E220 hat keine zu wartenden Teile. Der Geräteservice wird von der lokalen Landis+Gyr-Vertretung geleistet. Fehlerbehebung Wenn der Zähler nicht ordnungsgemäss funktioniert, die Fehleranzeigen und die LED prüfen (siehe Abschnitt 5.1 „Display“ für Anweisungen zur Bedienung des Displays). -
Seite 36: Stilllegung Und Entsorgung
Entsorgungs- und Umweltbestimmungen haben, die strikt eingehalten werden müssen. Bauteile Entsorgung Leiterplatten Entsorgung in Recyclinganlagen Metallbauteile Sortierung und Entsorgung in Recyclinganlagen für Metall Kunststoffbauteile Sortierung und wenn möglich Zuführung zum Recycling © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... -
Seite 37: Benennungen Und Abkürzungen
Standard Load Profile (Standardlastprofil). SMGw Smart Meter Gateway. Smart Message Language. SML ist ein Kommunikationsprotokoll für Elektrizitätszähler. Transport Layer Security. TLS ist ein kryptographisches Protokoll, das für ein Computernetzwerk Kommunikationssicherheit gewährleistet. D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch © Landis+Gyr... -
Seite 38: Index
Typografische Konventionen ........5 Funktionsübersicht ..........8 Umweltschutzbestimmungen ......35 Installation ............16 Wartung ............... 34 Mechanische Ausführung ........12 Zielgruppe dieses Handbuchs .........5 Referenzdokumente ..........5 Zweck dieses Benutzerhandbuchs ......5 © Landis+Gyr D000063497 de f – E220 – E220 AMxD – Benutzerhandbuch... - Seite 39 Kontakt: Landis+Gyr AG Theilerstrasse 1 CH-6301 Zug Schweiz Telefon: +41 41 935 6000 www.landisgyr.com...
