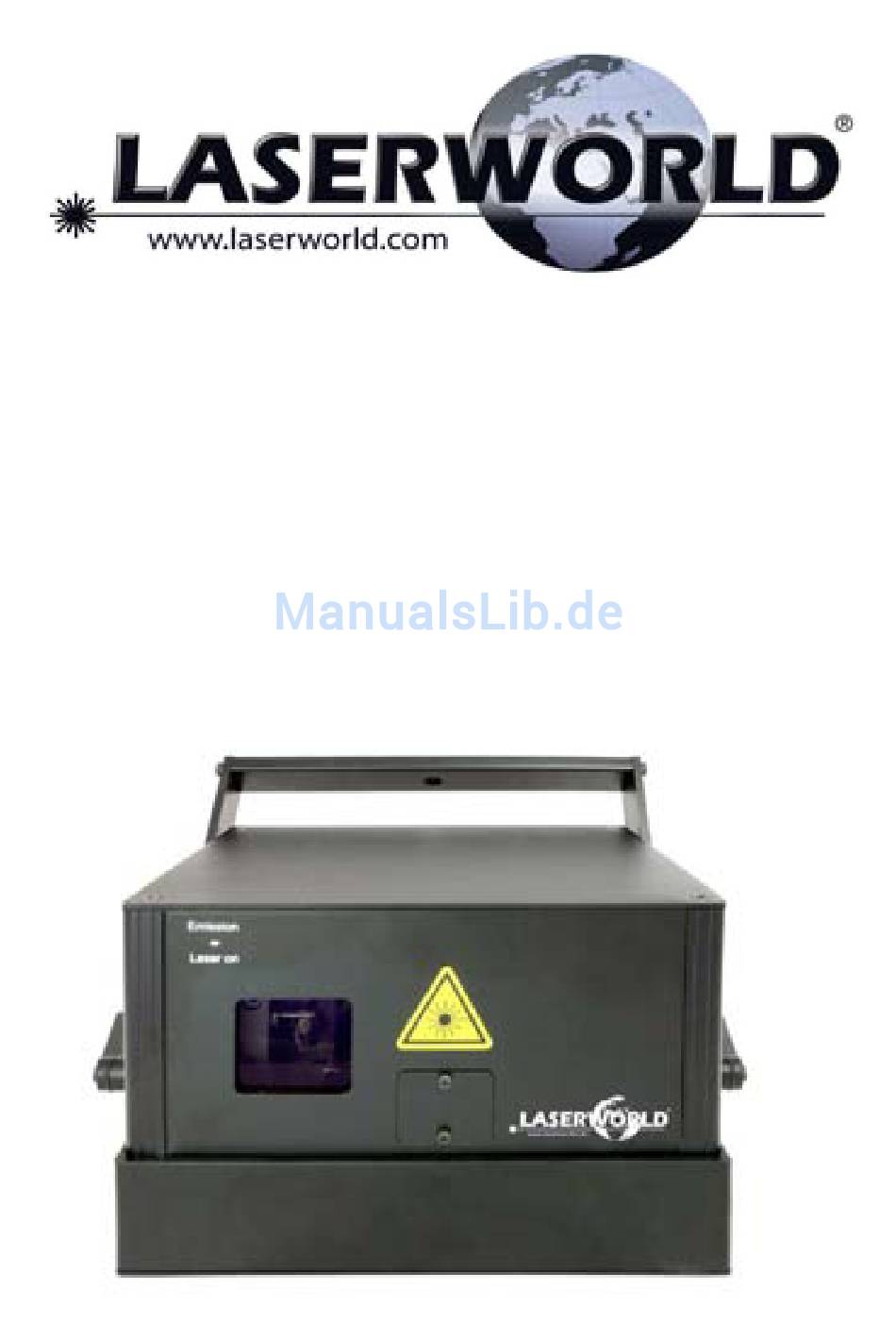

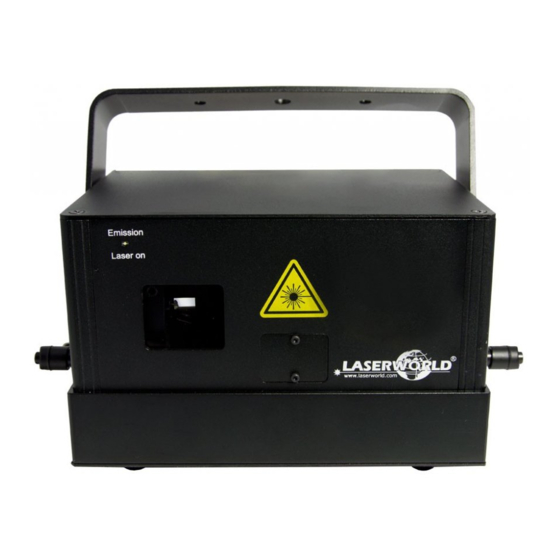

- Seite 1 Manual / Bedienungsanleitung Diode Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 06/2014...
- Seite 2 Manual: Diode Series Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld (Switzerland) AG behält product. Due to continual product develop- sich das Recht vor, Änderungen an ihren Pro- ments and technical improvements, Laser- dukten vorzunehmen, die der technischen world (Switzerland) AG reserves the right to Weiterentwicklung dienen.
-
Seite 3: Inhaltsverzeichnis
Manual: Diode Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 23... -
Seite 4: Product And Package Contents
Manual: Diode Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x power cable 2 x allen keys for lignment 1 x interlock 2x keys 2. -
Seite 5: Working On The Device
Manual: Diode Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. Condensation (or any moisture/water formed) may damage on openings must not be covered! this device. -
Seite 6: Warnings And Other Notices On The Device
Manual: Diode Series 6. Warnings and other notices on the device Please read manual before operation Laser radiation! Avoid exposure to beam. Model type Production year Laser class 4 Wavelength Caution of radiation if cover Output power is removed Power supply &... -
Seite 7: Operation
Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new 4At. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch There is a key switch at the back of the laser system. - Seite 8 Manual: Diode Series Operation - DIP switch Connect the power cable to the device and then to the mains Insert key and turn it „ON“ Press „ON“ to switch the device on Please make sure, that the Interlock adapter is inserted. Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the rear side of the device.
- Seite 9 Manual: Diode Series Channel Value Function 1 Mode Select 0 ~ 49 Music trigger 50 - 99 Auto trigger (Beam) 100 - 49 Auto trigger (Pattern) 160 - 199 Manual mode, music trigger 200 - 255 Auto mode 2 Blank/Laser off 0 - 255 Single color (laser off-no blank- flow blank- strobe blank-- default color--)
- Seite 10 Manual: Diode Series Channel Value Function 10 Pattern size 0 - 255 0—Default size,1-- Minimum size,255-- Maxi- mum size 11 Dot display 0 - 255 0—Dot not display,1—Dot Minimum brightness display 255—Dot Minimum brightness display 12 Slow draw 0 - 127 Auto Slow draw 1, The speed of the projectio proportional to the value Please note that not each pattern can be combined with each effect.
-
Seite 11: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 12 Manual: Diode Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 23...
-
Seite 13: Lieferumfang & Hinweise
Manual: Diode Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Stromkabel 2 x Schlüssel 1 x Interlock-Adapter 2 x Imbus-Schlüssel 2. -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Beim Transport des Lasers jegliche bensdauer des Lasersystems stark ver- Erschütterung oder Schläge vermeiden. kürzen und führen zum Erlöschen des Bitte das Produkt bestmöglich schützen. Gewährleistungsanspruchs. Laserworld bietet entsprechendes Equip- ment an. • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies •... - Seite 15 Manual: Diode Series • Um die Lebensdauer Ihres Lasers zu erhö- Halten Sie das Gerät trocken und hen, schützen Sie das Gerät vor Überhit- schützen Sie es vor Nässe, Regen und zung: Spritzwasser. Immer für ausreichende Belüftung Schalten Sie das Gerät aus, wenn es sorgen.
-
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: Diode Series 7. Geräteanschlüsse & Bedienelemente Mikrofon DIP Schalter An-/Auschalter ILDA Eingang Ausgang Schlüssel- schalter Eingang Scan Fail Safety Interlock Strom- versorgung Mikrofonsensitivität Einstellung der Öse zur Befestigung eines ILDA Ausgang Einstellung Mustergröße Sicherheitsfangseils 8. Bedienung Stromversorgung Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen kann. - Seite 17 Manual: Diode Series ILDA in / ILDA out Das Lasersystem kann bequem über ILDA angesteuert werden. Auf der Rückseite des Gerätes befinden sich eine ILDA-in- (ILDA-Eingang) und eine ILDA-out (ILDA-Ausgang) Schnittstelle. Verwenden Sie die ILDA-in-Schnittstelle und verbinden Sie diese mit einem ILDA-Kabel über ein kompatibles Interface mit einem Computer.
- Seite 18 Manual: Diode Series Bedienung - DIP Schalter Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus:...
- Seite 19 Manual: Diode Series Channel Value Function 1 Modus 0~ 49 Musikausgabe 50 - 99 Autoausgabe (Beam) 100 - 149 Autoausgabe (Muster) 160 - 199 manueller Modus, Musikausgabe 200 - 255 Automodus 2 Leer/Laser aus 0 - 255 einfarbig (laser aus - nicht leer - keine Bewegung - kein Stroboskop - Standardfarben) 0 - 255 3-farbig (laser aus- rot - grün - gelb - Standard-...
-
Seite 20: Konvergenzeinstellung Der Dichros - Serviceöffnung
Manual: Diode Series Channel Value Function 10 Muster Größe 0 - 255 0-- Standardgröße,1-- Minimale Größe ,255-- Maximale Größe 11 Punktanzeige 0 - 255 0-- nicht anzeigbar,1-- Minimum an Punkthellig- keit, 255 -- Maximum an Punkthelligkeit 12 Langsamer 0 - 127 langsamer Bildaufbau 1, mit zunehmender Bildaufbau Geschwindigkeit... -
Seite 21: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 22 Manual: Diode Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser Scanner: 40kpps@4° Scan angle: Strahlauslenkung: 40° max. Angle de scan: Operation modes: ILDA, DMX, Stand-alone, Sound-to-Light Betriebsmodi: ILDA, DMX, Automodus, Musikmodus Mode de fonctionnement:...
- Seite 23 Manual: Diode Series page 23 / 23...
