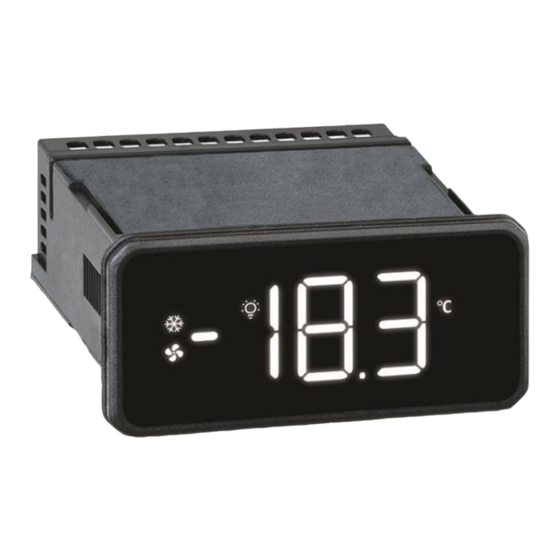

Emerson Dixell XRi30T Kurzanleitung

FULL TOUCH – XRi30T UND XRi31T
SICHERHEITSINFORMATIONEN
•
Dieses Handbuch ist Bestandteil des Produkts. Es muss für eine einfache und schnelle Einsichtnahme in der Nähe des Gerätes aufbewahrt werden.
•
Dieses Gerät darf nicht für Funktionen verwendet werden, welche von den im Folgenden beschriebenen abweichen; insbesondere darf es nicht als
Sicherheitsvorrichtung benutzt werden.
• Dixell S.r.l. behält sich das Recht vor, den Aufbau ihrer Produkte zu verändern, ohne den Kunden zuvor darüber in Kenntnis zu setzen, wobei in jedem Fall die identische
und unveränderte Funktionsweise der Produkte garantiert wird.
• Bei Störungen oder Defekten bitte den Händler oder „DIXELL s.r.l." kontaktieren und das Problem genau beschreiben.
•
Das Gerät darf niemals geöffnet werden.
•
Vor dem Einsatz die Anwendungsgrenzen und die Netzspannung überprüfen.
• Das Gerät darf weder Wasser noch Feuchtigkeit ausgesetzt werden: Das Steuergerät nur innerhalb der vorgesehenen Betriebsgrenzen verwenden und plötzliche
Temperaturschwankungen bei hoher Luftfeuchtigkeit vermeiden, damit die Bildung von Kondenswasser ausgeschlossen ist.
•
Achtung: Vor jedem Wartungseingriff muss das Gerät von Stromnetz getrennt werden.
• Die maximale Stromstärke berücksichtigen, die an jedem Relaisausgang anliegend darf (siehe Technische Daten).
• Die Kabel der Fühler, der Lasten und der Stromversorgung müssen getrennt und in einem ausreichenden Abstand voneinander verlegt werden, ohne sich zu kreuzen
oder zu verwickeln.

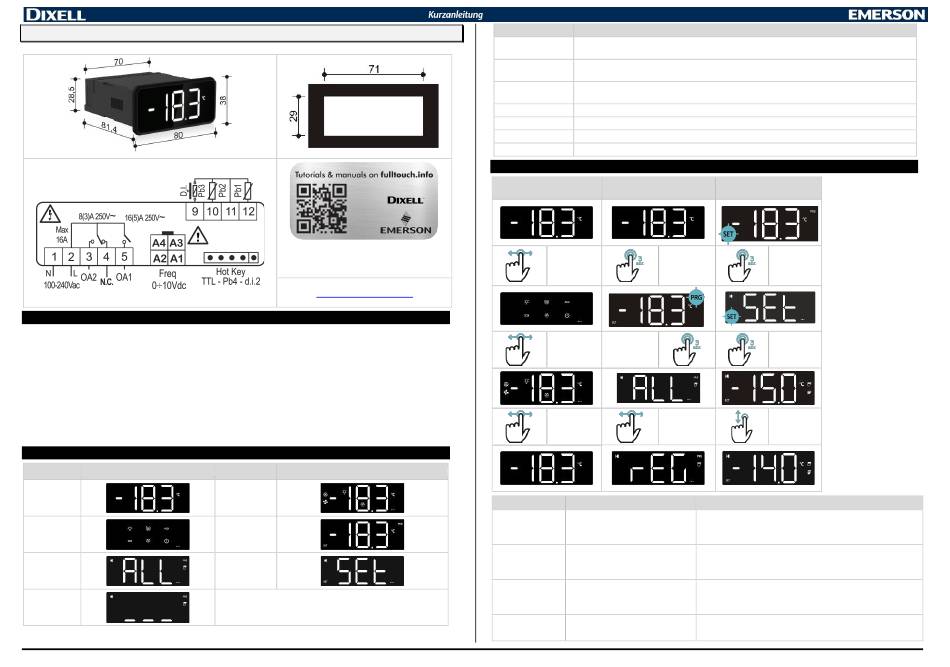

BENUTZERSCHNITTSTELLE
SEITE DISPLAY
Hauptseite
Virtuelle
Tastatur
Menü
Parameter
X9
1569005025 XRi30-31T QRG DE v1.2 2021.06.22
Das Etikett in der Nähe des Steuergeräts anbringen,
damit alle notwendigen Informationen stets verfügbar
sind.
dixell.service@emerson.com
KONTAKT:
SEITE DISPLAY
Info-Ansicht
Programmiermo
dus
Sollwert
temperatur
NAME DER SEITE
Diese Bildschirmseite zeigt den Temperaturwert, die Maßeinheit und die aktiven Alarme an. Dies ist die erste Seite,
Hauptseite
die nach dem Einschalten oder nach dem Verlassen eines anderen Betriebsmodus angezeigt wird.
Diese Bildschirmseite zeigt die verfügbaren Funktionen an. Wenn diese Seite angezeigt wird, blinkt die aktive
Virtuelle Tastatur
Funktion.
Diese Bildschirmseite zeigt die aktivierten Funktionen und Steuerausgänge (Verdichter, Ventilatoren) und den
Info-Ansicht
Temperaturwert an.
Menü Programmierung Diese Bildschirmseite ermöglicht die Änderung des Sollwerts oder der Parameter.
Menü Parameter Diese Seiten ermöglichen die Änderung der Parameterwerte.
Menü Sollwert Diese Bildschirmseite ermöglicht die Änderung des Sollwerts.
X9 In dieser Seite kann man die Bezeichnung des anzuzeigenden oder zu ändernden Parameters einstellen.
BENUTZER-INTERAKTION
NAVIGATION AUF DER
HAUPTSEITE
HORIZONTAL
WISCHEN
AUSWÄHLEN und
HORIZONTAL „PRG"
WISCHEN GEDRÜCKT
HALTEN
HORIZONTAL
WISCHEN
GESTE AUSFÜHRUNG
EINFACHE Einen bestimmten Bereich des Bildschirms
BERÜHRUNG für 1 Sek. drücken.
LANGE Einen Bereich des Bildschirms für 3 Sek.
BERÜHRUNG drücken.
Mit dem Finger auf dem Bildschirm von
HORIZONTAL
links nach rechts oder von rechts nach
WISCHEN
links wischen.
Mit dem Finger auf dem Bildschirm von
VERTIKAL
oben nach unten oder von unten nach
WISCHEN
oben wischen (jeweils eine Ziffer).
XRi30T - XRi31T
BESCHREIBUNG
MENÜ PROG SOLLWERT TEMPERATUR
AUSWÄHLEN AUSWÄHLEN
UND und „SET"
GEDRÜCKT GEDRÜCKT
HALTEN HALTEN
AUSWÄHLEN
und „SET"
GEDRÜCKT
HALTEN
HORIZONTAL VERTIKAL
WISCHEN WISCHEN
BESCHREIBUNG
Aktivieren / Deaktivieren: auf der virtuellen Tastatur diesen Eingabebefehl
verwenden, um eine spezifische Funktion zu aktivieren/deaktivieren. Bei der
Programmierung diesen Befehl verwenden, um einen Parameter oder den
Wert eines Parameters auszuwählen.
Aufrufen / Speichern: diesen Befehl verwenden, um den Programmiermodus
oder das Parametermenü aufzurufen und um die Änderungen zu speichern.
Auf der virtuellen Tastatur diesen Befehl für das Symbol „ON/OFF" verwenden,
um das Gerät ein-/auszuschalten.
Navigieren: horizontal wischen (von links nach rechts oder von rechts nach
links), um zwischen Hauptseite, virtueller Tastatur und Info-Ansicht zu
navigieren. Bei der Programmierung: das horizontale Wischen verwenden, um
im Parametermenü zu navigieren.
Ändern: vertikal wischen (von oben nach unten oder von unten nach oben)
um den Wert eines Parameters zu ändern.
1/2
