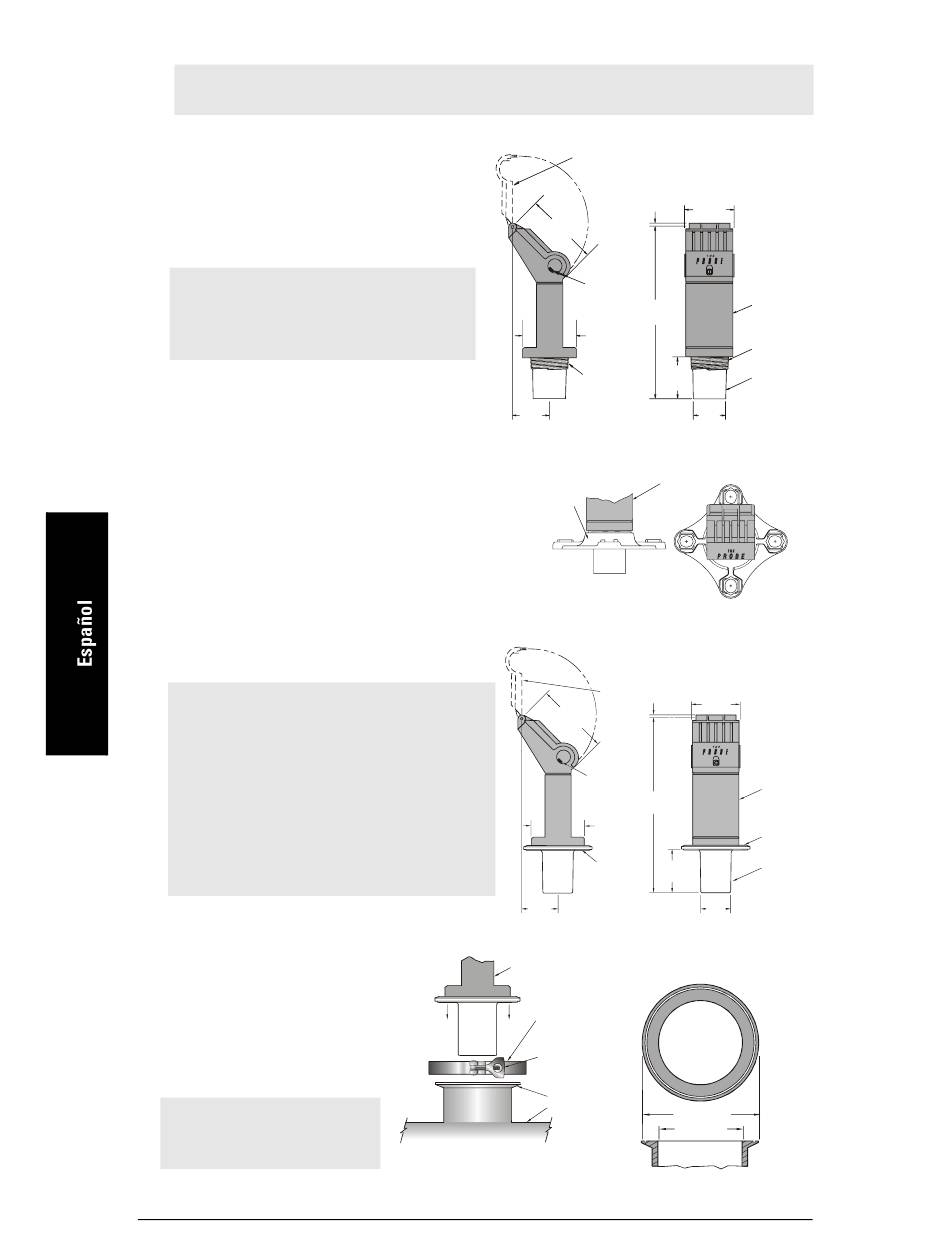

Montaje

Montar The Probe de forma que la cara del transductor esté por lo menos 25 cm por
Nota:
encima del máximo nivel posible.
Con rosca
The Probe está disponible con tres tipos de rosca:
2" NPT, 2" BSP ó PF2.
Antes de instalar The Probe,
Nota:
asegurarse de que la rosca sea del mismo
tipo que la del instrumento para que ésta no
sufra daños.
Adaptadores de brida (opción)
The Probe puede montarse con el adaptador
opcional 75 mm (3") en bridas 3" ANSI, DIN 65PN10
y JIS 10K3B.
Versión sanitaria
• Instalar The Probe de forma que la
Notas:
cara del transductor esté por lo
menos 25 cm por encima del máximo
nivel posible.
• Utilizar la versión sanitaria con
certificado 3A en aplicaciones con
productos químicos y ciclos de
limpieza bajo temperaturas de 60°C
(140°F). Verificar la compatibilidad
química entre los productos
utilizados y los materiales de
construcción (PVDF).
• The Probe se fija por encima de
la férula sanitaria del depósito
• El sistema se fija con la
abrazadera y...
• Se aprieta la tuerca mariposa.
La parte interior de la
Nota:
férula sanitaria debe ser lisa,
sin juntas, peldaños o aristas.
Página 2 The Probe – MANUAL DE INSTRUCCIONES
All manuals and user guides at all-guides.com
Tapa abatible
7 mm
(0,3")
(3,3") máx.
117 mm
(4,6F")
Entrada de
cable
279 mm
(11")
ø 87 mm
(3,4")
74 mm
Tipo de rosca
(2.9")
61 mm
(2,4")
Adaptador de
The Probe
brida (opción)
7 mm
Tapa
(0,3")
abatible
117 mm
(4,6")
Entrada de
cable
279 mm
(11")
87 mm
(3,4") ø
76 mm
Anillo de
(2,9")
estanqueidad
integrado
61 mm
(2,4")
Férula sanitaria 4"
The Probe
certificada por la FDA*
Abrazadera
Tuerca mariposa
(apriete)
Férula
depósito
119 mm (4.68")
97 mm (3.83")
Dimensiones aproximativas
* Oficina de control farmaceutico y alimentar de EE.UU.
84 mm
Electrónica
Rosca de
montaje
Sensor
53 mm
(2, 1 ")
ø máx.
84 mm
(3,3") máx.
Electrónica
Rosca de
montaje
Sensor
53 mm
(2, 1 ")
ø máx.
