Leuchtdioden an BlueFRITZ! AP-DSL

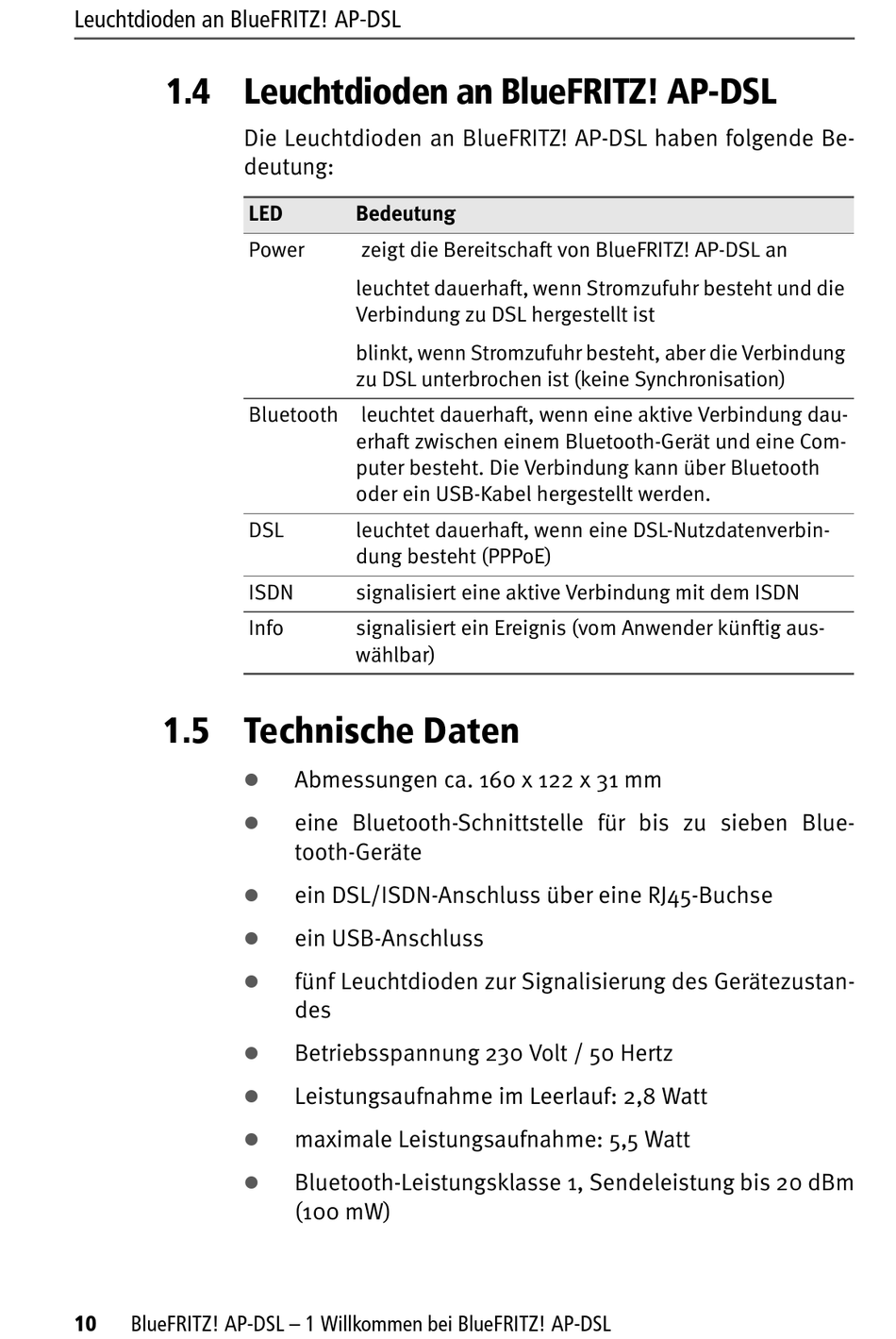

1.4 Leuchtdioden an BlueFRITZ! AP-DSL
1.5 Technische Daten
10
BlueFRITZ! AP-DSL – 1 Willkommen bei BlueFRITZ! AP-DSL
Die Leuchtdioden an BlueFRITZ! AP-DSL haben folgende Be-
deutung:
LED
Bedeutung
Power
zeigt die Bereitschaft von BlueFRITZ! AP-DSL an
leuchtet dauerhaft, wenn Stromzufuhr besteht und die
Verbindung zu DSL hergestellt ist
blinkt, wenn Stromzufuhr besteht, aber die Verbindung
zu DSL unterbrochen ist (keine Synchronisation)
Bluetooth leuchtet dauerhaft, wenn eine aktive Verbindung dau-
erhaft zwischen einem Bluetooth-Gerät und eine Com-
puter besteht. Die Verbindung kann über Bluetooth
oder ein USB-Kabel hergestellt werden.
DSL
leuchtet dauerhaft, wenn eine DSL-Nutzdatenverbin-
dung besteht (PPPoE)
ISDN
signalisiert eine aktive Verbindung mit dem ISDN
Info
signalisiert ein Ereignis (vom Anwender künftig aus-
wählbar)
Abmessungen ca. 160 x 122 x 31 mm
eine Bluetooth-Schnittstelle für bis zu sieben Blue-
tooth-Geräte
ein DSL/ISDN-Anschluss über eine RJ45-Buchse
ein USB-Anschluss
fünf Leuchtdioden zur Signalisierung des Gerätezustan-
des
Betriebsspannung 230 Volt / 50 Hertz
Leistungsaufnahme im Leerlauf: 2,8 Watt
maximale Leistungsaufnahme: 5,5 Watt
Bluetooth-Leistungsklasse 1, Sendeleistung bis 20 dBm
(100 mW)
