Betriebsanleitung
Sicherheits-Sensor
AS-i Eingänge:
- Kanal 1: Datenbits DI 0/DI 1 = dynamische Codeübertragung
- Kanal 2: Datenbits DI 2/DI 3 = dynamische Codeübertragung
AS-i Ausgänge:
- DO 0 ... DO 3:
AS-i Parameter Bits:
- P0:
- P1:
- P2:
- P3:
Betätigererkennung (AD):
- P0 ... P3:
Parameteraufruf: Default Wert Parameteraufruf "1111" (0xF)
AS-i Eingangsmodul-Adresse:
- voreingestellt auf Adresse 0, änderbar über
AS-i Busmaster oder Handprogrammiergerät
LED-Zustandsanzeige:
Grün/rote LED (AS-i Duo LED):
Gelbe LED:
For use in NFPA 79 Applications only. Only for use in
Pollution Degree 2 Environment. Adapters providing field
wiring means are available from the manufacturer.
Refer to manufacturers information.
This device complies with part 15 of the FCC Rules and Industry
Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
Le présent appareil est conforme aux CNR d'Industrie
Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes:
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible
d'en compromettre le fonctionnement.

2.6 Sicherheitsbetrachtung

Vorschriften:
PL:
Kategorie:
PFH:
PFD:
SIL:
Gebrauchsdauer:
Zustand Datenbits statisch 0 bzw.
dynamische Codeübertragung
keine Funktion
Betätiger liegt an
Grenzbereichsmeldung (FID)
Manipulationsschutzzeit aktiv (FID)
Gerätefehler (FID)
Nummer Betätiger 0, 01 - 15
Versorgungsspannung /
Kommunikationsfehler /
Slaveadresse = 0 /
Peripheriefehler erkannt /
Manipulationsschutzzeit aktiv
Gerätestatus (Freigabestatus) /
Grenzbereichsmeldung /
Gerätefehler
ISO 13849-1, IEC 61508
≤ 5,13 x 10 -10
≤ 9,0 x 10
geeignet für Anwendungen in SIL 3
20 Jahre

3. Montage

3.1 Allgemeine Montagehinweise

Bitte beachten Sie die Hinweise der Normen ISO 12100,
ISO 14119 und ISO 14120.
Sicherheits-Sensor und Betätiger nur auf ebenen Flächen befestigen.
Die universellen Befestigungsbohrungen erlauben vielfältige Montage-
möglichkeiten mittels M4 Schrauben (Anzugsdrehmoment 2,2...2,5 Nm).
Die Montagelage ist beliebig. Die bedruckten Flächen des Sensors und
die des Betätigers müssen einander gegenüberstehen. Der Sicherheits-
Sensor darf nur in den gesicherten Schaltabständen ≤ s
eingesetzt werden.
0 Der Betätiger ist durch geeignete Maßnahmen (z.B. Ver-
wendung von Einwegschrauben, Verkleben, Aufbohren von
Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlös-
bar zu befestigen und gegen Verschieben zu sichern.
Um eine systembedingte Beeinflussung und eine Reduzierung der
Schaltabstände zu vermeiden, bitte folgende Hinweise beachten:
• Metallteile in der Nähe des Sensors können den Schaltabstand
verändern.
• Metallspäne fernhalten.
• Mindestabstand 100 mm zwischen zwei Sicherheits-Sensoren bzw.
zu anderen Systemen mit gleicher Frequenz (125 kHz)
3.2 Zubehör

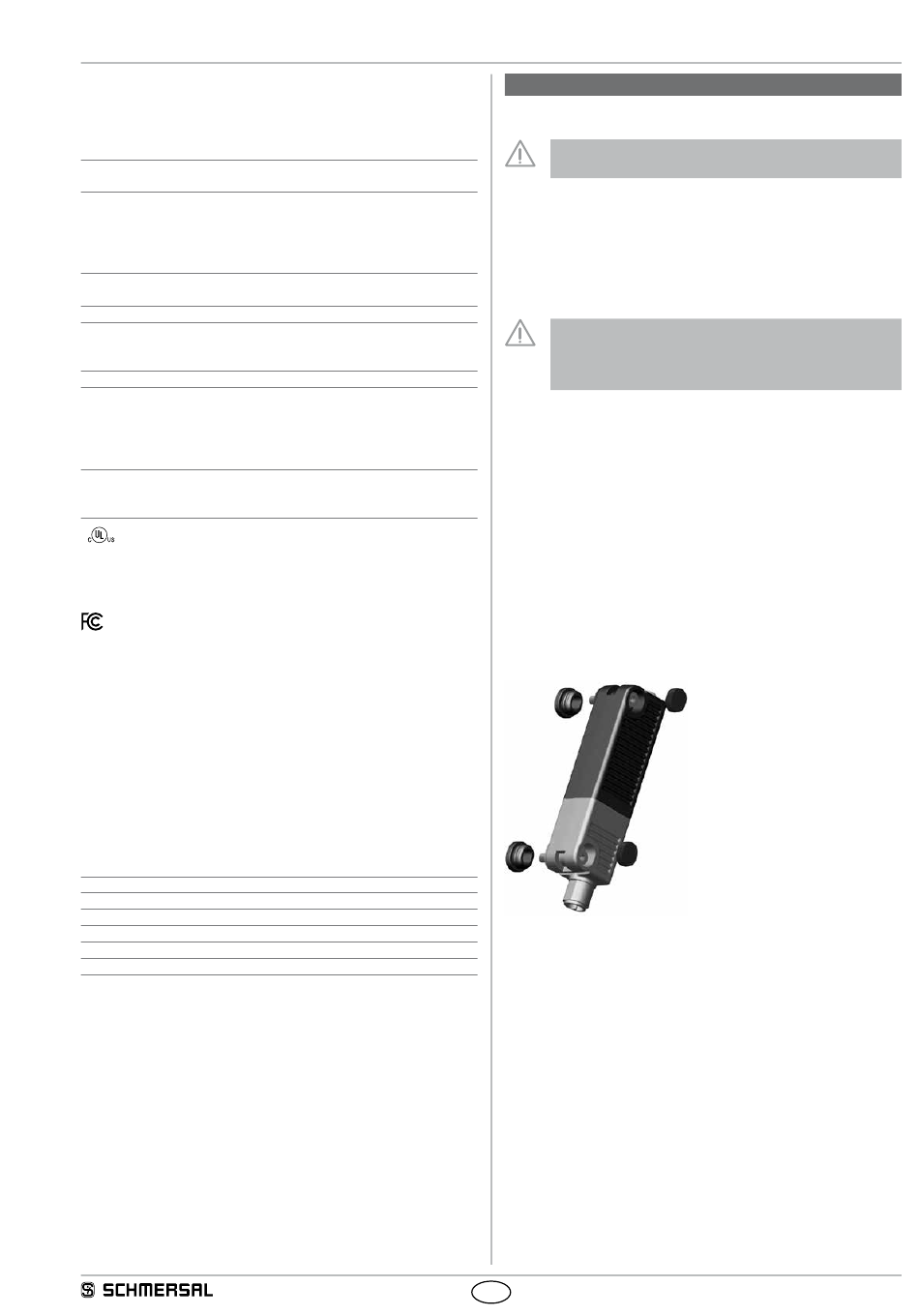

Dichtungssatz
• Bestellnummer 101215048
• 8 Stopfen und 4 Unterlegdichtungen
• zum Abdichten der Montagebohrungen und als Abstandshalter
(ca. 3 mm) zum Erleichtern der Reinigung unter der Anbaufläche
• auch zum Manipulationsschutz der Schraubbefestigung geeignet
e
4
/ h
-5 Set Einwegschrauben
• 4 Stück M4x25 inkl. Unterlegscheiben, Bestellnummer 101217746
• 4 Stück M4x30 inkl. Unterlegscheiben, Bestellnummer 101217747
DE
RSS36-AS
und ≥ s
ao ar
3
