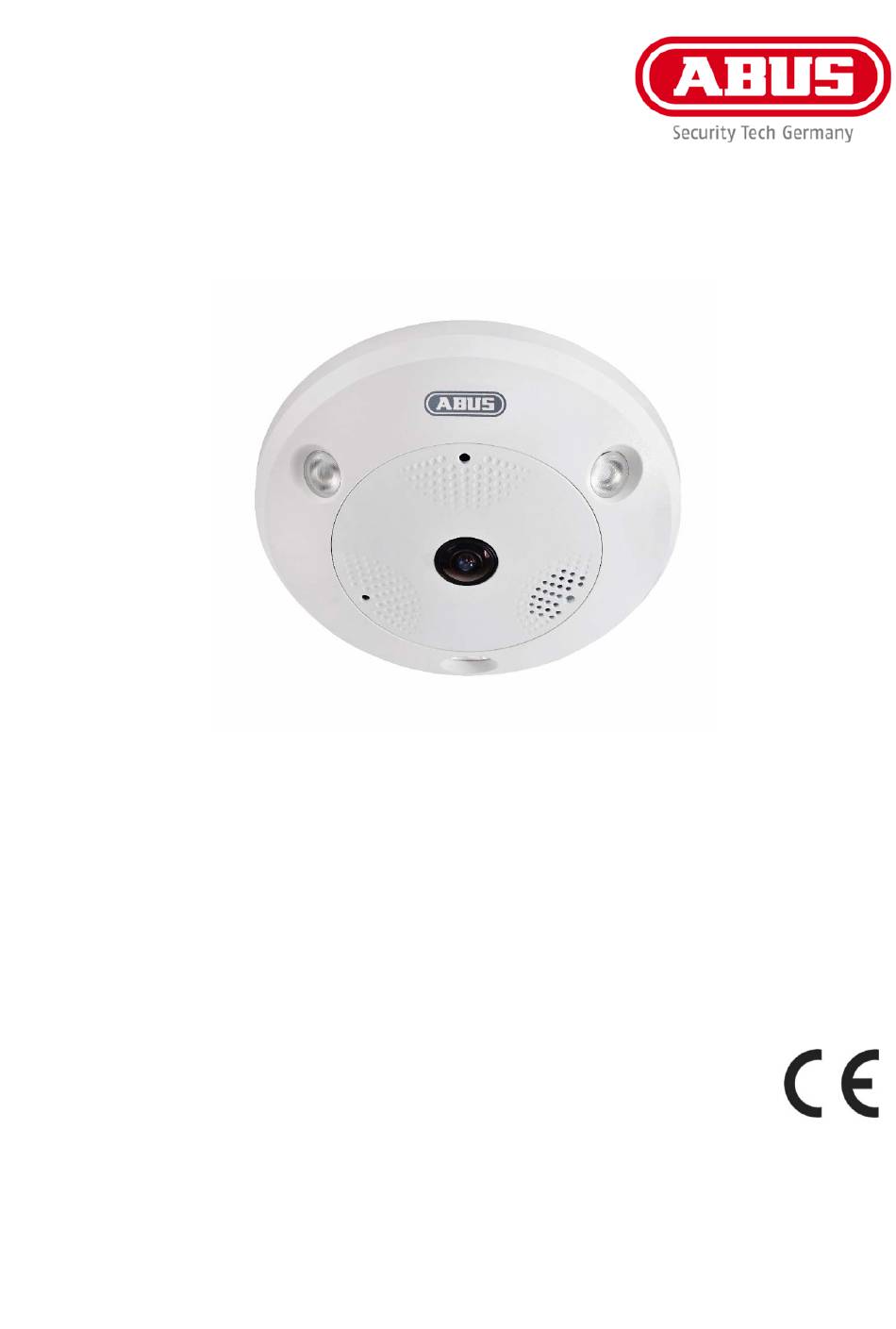

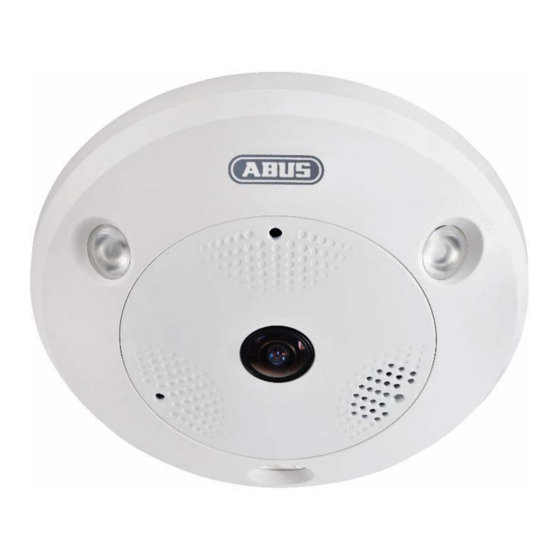

- Seite 1 IPCS24510 Bedienungsanleitung Version 08/2021 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 3: Symbolerklärung
Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 4 Sicherheitshinweise Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.
-
Seite 5: Inhaltsverzeichnis
6.6 Startseite (Login-Seite) ....................14 6.7 Benutzerkonten und Passwörter ................... 15 6.8 Einbindung der Kamera in ABUS NVR ................. 15 6.9 Einbindung der Kamera in ABUS Link Station App ............15 6.10 Einbindung der Kamera in ABUS CMS ............... 15 Benutzerfunktionen ......................16 7.1 Menüleiste ........................ - Seite 6 8.3.4 NAT ............................31 8.3.5 SNMP ............................ 32 8.3.6 FTP ............................32 8.3.7 E-Mail ............................ 34 8.3.8 Cloud Zugriff / ABUS Link Station ..................35 8.3.9 HTTPS ........................... 36 8.3.10 8QoS ........................... 36 8.3.11 802.1X ..........................36 8.3.12 Integrationsprotokoll ......................36 8.3.13 Netzwerkdienst ........................
- Seite 7 8.6.5 Ausnahme ..........................54 8.6.6 Audio-Ausnahme Detektion ....................54 8.6.7 Intrusion Detection ......................54 8.6.8 Tripwire ..........................56 8.6.9 Bereichseingang Detektion ....................58 8.6.10 Bereichsausgang Detection ..................... 59 8.6.11 Unbeaufsichtigtes Gepäck Detektion ................60 8.6.12 Objektentfernung Detektion ..................... 62 8.7 Speicherung ..........................64 8.7.1 Aufzeichnungszeitplan ......................
-
Seite 8: Bestimmungsgemäße Verwendung
Digitales, stufenloses Schwenken, Neigen und Zoomen ohne mechanische Kamerabewegung Frei konfigurierbare Touren (Schwenken/Neigen) Power over Ethernet (PoE) Bis zu 25 fps realtime Video Gerätebeschreibung Modelnummer IPCS24510 Auflösung 12 MPx DWDR Audio √ √ IP66 √ IR-LEDs... -
Seite 9: Beschreibung Der Anschlüsse
Beschreibung der Anschlüsse Beschreibung Kameraabdeckung Schraube, um Abdeckung zu lösen Lichtsensor Objektiv IR LEDs Mikrofon Lautsprecher Beschreibung Micro SD Karten Slot Reset Taste RS485 Anschluss (nicht verwendet) Audioeingang Spannungsversorgung 12 VDC RJ45 Anschluss Alarmein- und –ausgang Audioausgang Erstinbetriebnahme... -
Seite 10: Verwendung Des Abus Ip Installers Zur Kamerasuche
6.1 Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer. Dieser ist über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar. Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. -
Seite 11: Zugriff Auf Die Netzwerkkamera Über Web-Browser
6.2 Zugriff auf die Netzwerkkamera über Web-Browser Aufgrund der fehlenden Unterstützung von Drittanbieterplugins bei z.B. Mozilla Firefox oder Google Chrome wir aktuell nur der Internet Explorer 10/11 für die Videodarstellung unterstützt. Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet-Explorer muss bei geändertem http Port zusätzlich „http://“... -
Seite 12: Erstpasswortvergabe
Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden. Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen. Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen: 8-16 Zeichen Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( ! $ % &... -
Seite 13: Startseite (Login-Seite)
6.6 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung). Folgende Sprachen werden unterstützt: Deutsch, Englisch, Französisch, Niederländisch, Dänisch und Italienisch. -
Seite 14: Benutzerkonten Und Passwörter
Benutzername: installer Passwort: <Passwort> (vergeben und veränderbar durch Installer) 6.10 Einbindung der Kamera in ABUS CMS Folgende Daten sind für die Einbindung der Kamera in ABUS CMS Software notwendig: IP Adresse / Domänenname http Port (Standard 80) ... -
Seite 15: Benutzerfunktionen
7. Benutzerfunktionen Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt: Menüleiste Liveansichtsmodu Live-Bildanzeige Audio/Video -Steuerung 7.1 Menüleiste Wählen Sie durch Klicken des entsprechenden Registers „Liveansicht“ „Wiedergabe“, „Konfiguration“ oder „Protokoll“ aus. Schaltfläche Beschreibung Anzeige des aktuell eingeloggten Benutzers Abmelden des Benutzers Live-Ansicht Livebild-Anzeige... -
Seite 16: Live-Bildanzeige
Im Reiter „Hardware“ ist der Anzeigemodus „Fisheye-Ansicht“ nötig. Anschließend kann der Reiter „Software“ ausgewählt werden. Es stehen dann bis zu 14 verschiedene software-dekodierte Anzeigemodi im Browser (nur IE11) zur Verfügung (je nach Installationsart). Eingebunden in einen ABUS NVR wird die Kamera dann nur mit einem Kanal (Fischauge) angezeigt. Hardware: Dekoder-... -
Seite 17: Ptz-Steuerung
Panorama, 4 PTZ, Fisheye + 3 PTZ, PTZ Fusion PTZ Fusion: Die Kamera befüllt nur einen Video-Kanal mit eine Quad-Ansicht in alle 4 Richtungen. 7.5 PTZ-Steuerung Um die PTZ-Steuerung einzublenden klicken Sie in der Liveansicht auf das Feld Schaltfläche Beschreibung Pfeiltasten: Steuerung der Schwenk- Neigebewegungen 360°... -
Seite 18: Tour Einstellungen
7.5.2 Tour Einstellungen Die Funktion ist nur in einem Ansichtmodus mit PTZ Kanal verfügbar. Eine Tour besteht aus einer Reihe aus Presets. Sie können bis zu 32 Touren mit bis zu je 32 Presets erstellen. Bitte beachten Sie, dass die Presets, welche zu einer Tour hinzugefügt werden sollen, bereits vordefiniert sind. -
Seite 19: Konfiguration
8. Konfiguration 8.1 Lokale Konfiguration Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen. Live-Ansicht Parameter Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen. Protokoll TCP: Vollständige Bereitstellung der Streaming-Daten sowie eine hohe Videoqualität, dies beeinflusst jedoch die Echtzeitübertragung UDP: Echtzeit Audio- und Video Übertragung... - Seite 20 Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen. Speichern unter Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\<Benutzer>\<Computername>\Web\RecordFiles verwendet. Download.Datei speichern als Hier könnenSie den Dateipfad für heruntergeladene Videos hinterlegen.
-
Seite 21: System
8.2 System 8.2.1 Systemeinstellungen 8.2.1.1 Basisinformation Basisinfo Gerätename: Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen. Modell: Anzeige der Modellnummer Seriennummer: Anzeige der Seriennummer Firmware-Version: Anzeige der Firmware Version Cod.-Version: Anzeige der Codierungsversion Anzahl Kanäle: Anzeige der Kanalanzahl Anzahl HDDs/SDs:... -
Seite 22: Zeiteinstellungen
8.2.1.2 Zeiteinstellungen Zeitzone Auswahl der Zeitzone (GMT) Zeiteinstellungsmethode Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren. Aktivieren Sie NTP um die Funktion zu nutzen. Server-Adresse IP-Serveradresse des NTP Servers. NTP-Port Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123) NTP-Aktualisierungsintervall... -
Seite 23: Sommerzeit (Dst)
8.2.1.3 Sommerzeit (DST) Sommerzeit Sommerzeit aktivieren Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen. Startzeit Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest. Endzeit Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.2.1.4 About Device Die RS-232 Schnittstelle für Servicezwecke. -
Seite 24: Wartung
8.2.2 Wartung 8.2.2.1 Upgrade und Wiederherstellung Neustart Klicken Sie „Neustart“ um das Gerät neu zu starten. Standard Wiederherst. Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen. Standard Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen. Konf.Datei imp. -
Seite 25: Protokoll
8.2.2.2 Protokoll In diesem Punkt können Log-Informationen der Kamera angezeigt werden. Damit Log-Informationen gespeichert werden muss eine SD-Karte in der Kamera installiert sein. 8.2.2.3 Systemwartung IR-Licht aktivieren In diesem Punkt kann das integrierte IR-Licht im Nachtmodus aktiviert oder deaktiviert werden. 8.2.3 Sicherheit 8.2.3.1 Authentifizierung In diesem Menüpunkt können Einstellungen zur Sicherheit bzw. -
Seite 26: Sicherheitsdienste
8.2.3.3 Sicherheitsdienste Sperre für illegale Anmeldung aktivieren Bei Aktivierung dieser Funktion wird bei fünfmaliger Falscheingabe von Benutzername oder Passwort der Kamerazugriff über die Web-Oberfläche gesperrt. 8.2.4 Benutzer verwalten Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen. Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“. Es erscheint ein neues Fenster mit den Daten und Berechtigungen. -
Seite 27: Netzwerk
8.3 Netzwerk 8.3.1 TCP/IP Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden. NIC-Einstell. NIC-Typ Wählen Sie die Einstellung für ihren Netzwerkadapter. Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup;... -
Seite 28: Mac-Adresse
IPv6 Modus Manuell: Manuelle Konfiguration der IPv6 Daten DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt. Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt. IPv6 Adresse Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden. IPv6 Subnetzmaske Anzeige der IPv6 Subnetzmaske. -
Seite 29: Port
Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden. DDNS aktivieren: Das Setzen des Auswahlhakens aktiviert die DDNS-Funktion. DDNS Typ: Wählen Sie einen Serviceanbieter für den DDNS Service aus. Server-Adresse: IP Adresse des Dienstanbieters Domäne: Registrierter Hostname beim DDNS-Serviceanbieter (wenn vorhanden) Port: Port des Service (wenn vorhanden) Benutzername:... -
Seite 30: Nat
Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten. Erweiterter SDK Service Port Dieser Port wird für die verschlüsselte Kommunikation als Alternative zum Server Port benötigt. -
Seite 31: Snmp
8.3.5 SNMP SNMP v1/2 SNMPv1 aktivieren: Aktivierung von SNMPv1 SNMPv2 aktivieren: Aktivierung von SNMPv2 SNMP-Community schreiben: SNMP-Community String für das Schreiben SNMP-Community lesen: SNMP-Community String für das Lesen Trap-Adresse: IP Adresse de TRAP Servers Trap-Port: Port des TRAP Servers Trap-Community: TRAP-Community String SNMP v3 SNMPv3 aktivieren:... - Seite 32 Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden. Server-Adresse Hinterlegen Sie hier die IPAdresse des FTP-Servers Port Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21. Benutzername Benutzername des Kontos, das im FTP-Server konfiguriert wurde Kennwort Passwort des Kontos, das im FTP-Server konfiguriert wurde...
-
Seite 33: E-Mail
8.3.7 E-Mail Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen. Absender Absender Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll. Absender-Adresse Tragen Sie hier die E-Mail Adresse des Absenders ein. SMTP-Server Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googlemail.com) SMTP-Port Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert. -
Seite 34: Cloud Zugriff / Abus Link Station
Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.3.8 Cloud Zugriff / ABUS Link Station Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig). -
Seite 35: Https
Push-Ergebnis im Smartphone: - Push-Info in Statusleiste - 1 Einzelbild unter "Nachrichten" in Link Station App - optional: bei gebauter SD Karte und Dauer bzw. Ereignis-Video-Aufzeichnung auch kurze Videosequenz einsehbar 8.3.9 HTTPS HTTPS aktivieren: Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere Verbindung mit Verbindungszertifikat. -
Seite 36: Netzwerkdienst
8.3.13 Netzwerkdienst Zur Erhöhung der IT Sicherheit können in diesem Menüpunkt bestimmte Dienste deaktviert werden wenn dieser nicht verwendet wird. 8.3.14 HTTP Listening / Alarmserver In diesem Menü kann die Übertragung eines XML Telegramms an einen http Server konfiguriert werden. Bei Auslösung eines Ereingnisses (z.B. -
Seite 37: Video & Audio
8.4 Video & Audio 8.4.1 Video Stream Einstellungen Stream-Typ Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite. Es stehen insgesamt 5 Video Streams zur Verfügung, deren Nutzung aber Client-abhängig ist. Videotyp Dieser Kameratyp verfügt über keine Audiofunktion. - Seite 38 Bitratentyp Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate. Videoqualität Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein.Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen.Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“...
-
Seite 39: Videocodierung
niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“. Max. Bitrate Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 256 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualiät, beansprucht aber eine größere Bandbreite. -
Seite 40: Audio
8.4.2 Audio Audiocodierung Wählen Sie hier die Codierung für die Audioübertragung aus. Sie haben die Auswahl zwischen G.711ulaw; G.711alaw, G.726, G722.1, MP2L2 oder PCM. Audioeingang MicIn: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Mikrofon angepasst (unverstärkte Quelle). LineIn: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Line-Signal angepasst (aktive verstärkte Quelle). -
Seite 41: Stream Information
8.4.4 Stream Information Die Funktion ist nur aktivierbar und konfigurierbar wenn ein Ansichtsmodus gewählt ist, welcher eine Fischaugenansicht enthält. Dies bedeutet, dass im Panorama/Doppelpanorama-Moduls sowie im 4xPTZ- Modus die Privatzonenmaskierung nicht verfügbar ist. Dual-VCA: Diese Funktion übermitteln die Details der Smart Ereignis Detektoren mit dem Video Stream zum NVR. - Seite 42 Helligkeit Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100. Kontrast Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100. Sättigung Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100. Schärfe Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen. Einstellbar sind Werte zwischen 0 und 100.
- Seite 43 Gegenlicheinstellungen Herkömmliche Back Light Compensation Funktion. Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw.
-
Seite 44: Osd-Einstellungen
8.5.2 OSD-Einstellungen Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen. Name anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten. Datum anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten. Kameraname Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll. -
Seite 45: Privatzonen-Maskierung
8.5.3 Privatzonen-Maskierung Die Privatzonenmaskierung ist nur aktivierbar und konfigurierbar wenn ein Ansichtsmodus gewählt ist, welcher eine Fischaugenansicht enthält. Dies bedeutet, dass im Panorama/Doppelpanorama-Moduls sowie im 4xPTZ- Modus die Privatzonenmaskierung nicht verfügbar ist. Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. -
Seite 46: Bildüberlagerung
8.5.4 Bildüberlagerung Mit dieser Funktion kann ein BITMAP Bild mit der max. Größe von 128x128 Pixel in das Bild eingeblendet werden. -
Seite 47: Ereignisse
8.6 Ereignisse Bitte beachten Sie: Bewegungserkennung, Cover Detection und alle Smart Ereignisse sind nur in der Fischaugenansicht verfügbar. Es muss daher eine Ansichtmodus gewählt werden, der eine Fischaugenansicht enthält. 8.6.1 Bew.-Erkennung Bereichseinst. Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken. - Seite 48 Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00. Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“...
-
Seite 49: Cover Detection
8.6.2 Cover Detection Mit diesem Menüpunkt können Sie die Kamera so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird. Bereichseinst. Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken. Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“. -
Seite 50: Alarmeingang
NVR/CMS benachrichtigen: Alarmierung des NVRs bzw. der CMS für die weitere Verarbeitung (z.B. Aufnahme auf NVR, oder Vollbildanzeige bei Alarm in CMS) Sonstige Verküpfungen Sie haben die Möglichkeit den Alarmausgang bei Sabotageerkennung zu schalten. Um Alarmausgang 1 zu schalten wählen Sie „A->1“. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“... - Seite 51 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
-
Seite 52: Alarmausgang
8.6.4 Alarmausgang Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren. Alarmausgang Nr. Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten. Verzögerung Bei der Einstellung „Manuell“ wird der Alarmausgang nach Ereignis nicht zurückgesetzt. Dieser muss dann manuell über die Schaltfläche „Maueller Alarm“ durch 2-maliges Klicken bestätigt und zurückgesetzt werden. Die reguläre Aktivzeit des Ausganges nach Ereignis beträgt 5 Sekunden. -
Seite 53: Ausnahme
8.6.5 Ausnahme Folgende Ausnahmen können Ereignisse auslösen: HDD Voll: Falls die interne SD Karte oder ein eingebundenes NAS Laufwerk voll ist HDD Fehler: Fehler der SD-Karte oder des NAS Laufwerkes Netzwerk getrennt: Ethernetkabel entfernt IP-Adresskonflikt Unzulässige Anmeldung: nach einer falschen Anmeldung kann eine Reaktion programmiert werden Folgende Reaktionen können programmiert werden: E-Mail versenden NVR/CMS benachrichtigen... - Seite 54 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
-
Seite 55: Tripwire
8.6.8 Tripwire Tripwire aktivieren: Die Funktion Tripwire erkennt im Videobild, ob sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Daraufhin kann ein Ereignis ausgelöst werden. Vorschauvideo: Konfigurieren Sie hier die virtuelle Linie. Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. - Seite 56 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
-
Seite 57: Bereichseingang Detektion
8.6.9 Bereichseingang Detektion Die Funktion erkennt den Eintritt eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. -
Seite 58: Bereichsausgang Detection
E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. -
Seite 59: Unbeaufsichtigtes Gepäck Detektion
E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. - Seite 60 Die Funktion kann erkennen, wenn sich ein zusätzliches Objekt in einem definierten Bereich für länger als eine bestimmte Zeit befindet. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert.
-
Seite 61: Objektentfernung Detektion
E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. - Seite 62 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
-
Seite 63: Speicherung
8.7 Speicherung 8.7.1 Aufzeichnungszeitplan Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen, um diese auf der SD-Karte zu speichern. Nachaufzeichnung Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein. Überschreiben Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen, wenn der Speicherplatz voll ist. -
Seite 64: Einzelbild Erfassen
Bitte beachten Sie, dass der Alarmeingang nur in einigen Modellen vorhanden ist. Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. 8.7.2 Einzelbild erfassen Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen, um diese auf einem FTP-Server hochzuladen. -
Seite 65: Intervall
Stellen Sie hier die Auflösung des Bildes ein. Qualität Wählen Sie die Qualität für die gespeicherten Bilder aus. Intervall Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein. 8.7.3 Speicherverwaltung Hier haben Sie die Möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen. -
Seite 66: Nas
8.7.4 NAS In diesem Menü ist die Einrichtung von NAS Speicherorten möglich, diese sind dann in der Kamera als Laufwerk (HDD) zur Speicherung verfügbar. Server-Adresse IP Adresse des NAS Laufwerks Dateipfad: Pfad am NAS Laufwerk Bitte beachten Sie: Bei der Aufnahme auf eine NAS Laufwerk wird nur der Kanal 1 (Fisheye Ansicht) aufgezeichnet. -
Seite 67: Wartung Und Reinigung
9. Wartung und Reinigung 11.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 68: Technische Daten
11. Technische Daten Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar. 12. Open Source Lizenzhinweise Informationen zu enthaltenen Open Source Software Teilen entnehmen Sie bitte dem Produkt beiliegenden Informationsblatt oder der Information auf der Produktseite unter www.abus.com.
