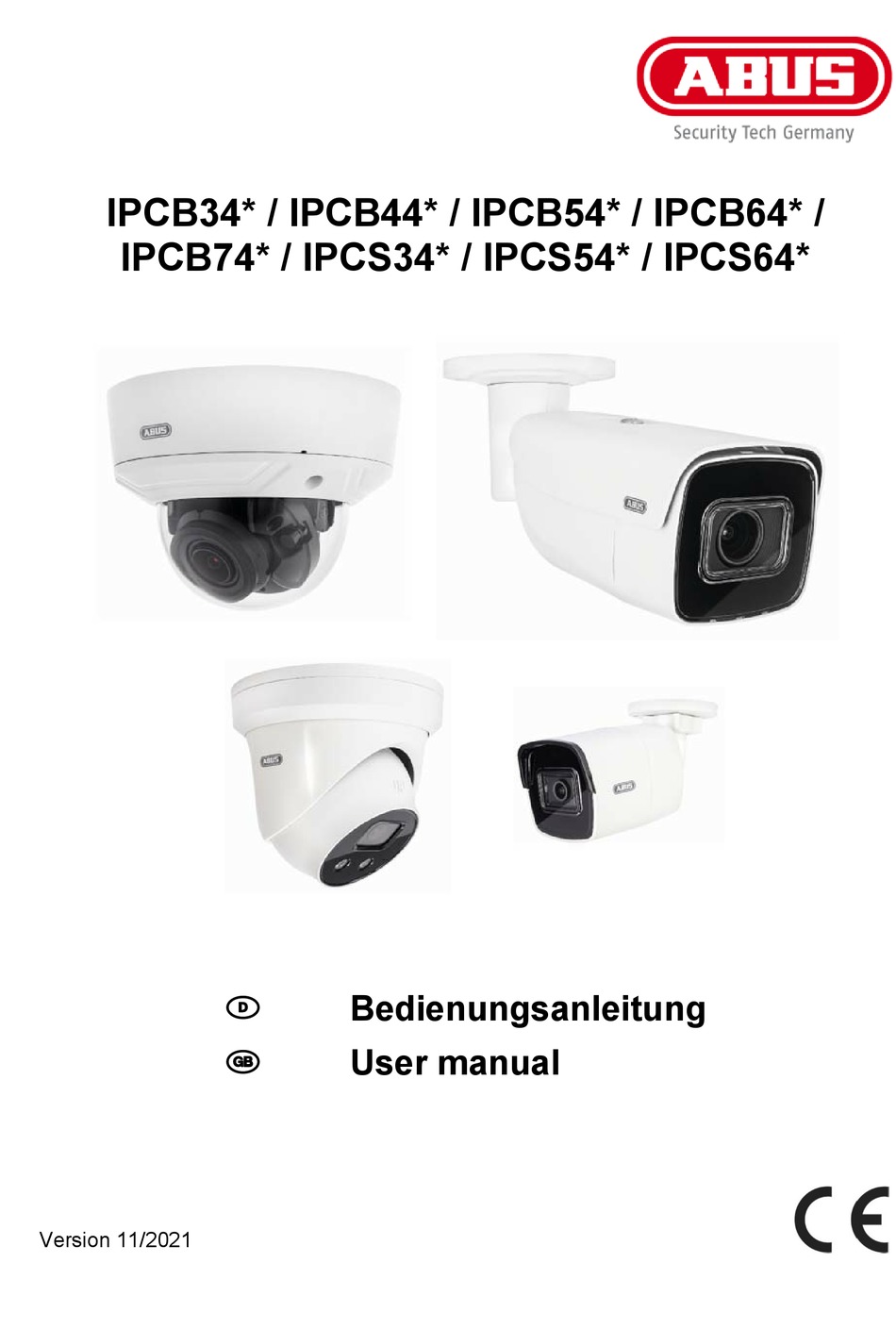

IPCB34* / IPCB44* / IPCB54* / IPCB64* /
IPCB74* / IPCS34* / IPCS54* / IPCS64*
Version 11/2021
D
Bedienungsanleitung
gb
User manual

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Abus IPCB34-Serie

  • Seite 1 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* Bedienungsanleitung User manual Version 11/2021...
  • Seite 2 Diese Bedienungsanleitung enthält wichtige Denne manual hører sammen med dette Hinweise zur Inbetriebnahme und produkt. Den indeholder vigtig information Handhabung. som skal bruges under opsætning og Achten Sie hierauf, auch wenn Sie dieses efterfølgende ved service. Dette skal huskes Produkt an Dritte weitergeben. også...
  • Seite 3 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* Bedienungsanleitung Version 11/2021 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
  • Seite 4: Einführung

    Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Seite 5: Symbolerklärung

    Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
  • Seite 6 Sicherheitshinweise Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.
  • Seite 7: Inhaltsverzeichnis

    6.7 Benutzerkonten und Passwörter ................... 16 6.8 Einbindung der Kamera in ABUS NVR ................. 16 6.9 Einbindung der Kamera in ABUS Link Station App ............16 6.10 Einbindung der Kamera in ABUS CMS ............... 17 6.11 Hinweise zur Installation bei Verwendung der Objekterkennung ........ 17 Benutzerfunktionen ......................
  • Seite 8 8.3.5 Multicast ........................38 8.3.6 SNMP ......................... 38 8.3.7 FTP ..........................39 8.3.8 E-Mail ......................... 40 8.3.9 Cloud Zugriff / ABUS Link Station ................41 8.3.10 HTTPS ........................42 8.3.11 QoS .......................... 42 8.3.12 802.1X ........................43 8.3.13 Integrationsprotokoll ....................43 8.3.14 Netzwerkdienst ......................
  • Seite 9 8.6.3 Alarmeingang ......................55 8.6.4 Alarmausgang ......................57 8.6.5 Ausnahme ........................58 8.6.6 Akustische Alarmausgabe ..................58 8.6.7 Szenenänderungserkennung (Scene Change Detection) .......... 59 8.6.8 Intrusion Detection ..................... 60 8.6.9 Tripwire ........................62 8.6.10 Bereichseingang Detektion ..................64 8.6.11 Bereichsausgang Detection ..................66 8.7 Speicherung ..........................
  • Seite 10: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC). Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.
  • Seite 11: Merkmale Und Funktionen

    Merkmale und Funktionen Objektiv Alarmeingang, Artikel-Nr. Bauform Auflösung WiFi Mikrofon Brennweite Alarmausgang IPCB34511A Mini Tube 4 MPx 2.8 mm √ IPCB34511B Mini Tube 4 MPx 4.0 mm √ IPCB38511A Mini Tube 8 MPx 2.8 mm √ IPCB38511B Mini Tube 8 MPx 4.0 mm √...
  • Seite 12: Gerätebeschreibung

    Installationsanleitung, verfügbar unter www.abus.com Erstinbetriebnahme 6.1 Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer. Dieser ist über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar. Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse.
  • Seite 13: Zugriff Auf Die Netzwerkkamera Über Web-Browser

    6.2 Zugriff auf die Netzwerkkamera über Web-Browser Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet-Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden. 6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeung Vorgenommene Einstellungen auf der Seite speichern.
  • Seite 14: Erstpasswortvergabe

    Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden. Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen. Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen: 8-16 Zeichen Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( !“#$%&()*+,-...
  • Seite 15: Startseite (Login-Seite)

    6.6 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite.
  • Seite 16: Benutzerkonten Und Passwörter

    (für Zugriff über admin> admin>  Einzelbildsuche SD/NAS Web-Browser) 6.8 Einbindung der Kamera in ABUS NVR Folgende Daten sind für die Einbindung der Kamera in ABUS NVR notwendig:  IP Adresse / Domänenname  Server Port (Standard 8000)  Benutzername: installer ...
  • Seite 17: Einbindung Der Kamera In Abus Cms

    6.10 Einbindung der Kamera in ABUS CMS Folgende Daten sind für die Einbindung der Kamera in ABUS CMS Software notwendig:  IP Adresse / Domänenname  http Port (Standard 80)  rtsp Port (Standard 554)  Benutzername: installer  Passwort: <Passwort> (vergeben und veränderbar durch Installer) 6.11 Hinweise zur Installation bei Verwendung der Objekterkennung...
  • Seite 18: Benutzerfunktionen

    7. Benutzerfunktionen Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt: Menüleiste Live-Bildanzeige Steuerleisten 7.1 Menüleiste Wählen Sie durch Klicken des entsprechenden Registers „Live-Ansicht“ „Wiedergabe“, „Bild“ oder „Konfiguration“ aus. Schaltfläche Beschreibung Anzeige des aktuell eingeloggten Benutzers Abmelden des Benutzers Live-Ansicht Livebild-Anzeige...
  • Seite 19: Live-Bildanzeige

    7.2 Live-Bildanzeige Mittels Doppelklicks können Sie in die Vollbildansicht wechseln. Unten links in der Steuerleiste befindet sich eine Schaltfläche zum Anpassen des Anzeigeformates. Schaltfläche Beschreibung 4:3 Ansicht aktivieren 16:9 Ansicht aktivieren Originalgröße anzeigen Ansicht automatisch an Browser anpassen 7.3 Steuerleiste Schaltfläche Beschreibung Videostream-Auswahl...
  • Seite 20: Wiedergabe

    7.4 Wiedergabe In diesem Menü können aufgezeichnete Aufnahmen von dem entspechend eingebundenen Datenträger bzw. Laufwerk gesucht und auf den PC heruntergeladen werden (z.B. SD-Karte). Schaltfläche Beschreibung Wiedergabe stoppen Wiedergabegeschwindigkeit reduzieren Pause Wiedergabegeschwindigkeit erhöhen Wiedergabe bildweise vorwärts Einzelbild auf PC speichern Video-Clip Funktion Digitaler Zoom (auch während der Wiedergabe) Aktivieren des Lautsprechers am PC, inkl.
  • Seite 21: Bild

    7.5 Bild In diesem Menü können Einzelbilder von dem entspechend eingebundenen Datenträger bzw. Laufwerk auf den PC heruntergeladen werden (z.B. SD-Karte). Dateityp: Wählen Sie den Ereignistyp aus, welcher die Speicherung des Einzelbildes veranlasst hat und nach dem Sie suchen möchten Startzeit / Endzeit: Datum- und Zeiteingrenzung Suchen:...
  • Seite 23: Konfiguration

    8. Konfiguration 8.1 Lokale Konfiguration Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen. Live-Ansicht Parameter Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen. Protokoll TCP: Transmission Control Protokoll: Übertragunsprotokoll mit Absicherung gegenüber Übertragungsfehlern.
  • Seite 24 Bildformat Einstellung, in welchem Format das Einzelbild aus der Liveansicht (Schaltfläche Sofortbild) gespeichert werden soll (JPEG, BMP). Aufzeichnung-Dateieinstellungen Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“. Aufzeichnung-Dateigröße Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen.
  • Seite 25: System

    8.2 System 8.2.1 Systemeinstellungen 8.2.1.1 Basisinformation Basisinfo Gerätename: Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen. Modell: Anzeige der Modellnummer Seriennummer: Anzeige der Seriennummer Firmware-Version: Anzeige der Firmware Version Cod.-Version: Anzeige der Codierungsversion Anzahl Kanäle: Anzeige der Kanalanzahl Anzahl HDDs/SDs:...
  • Seite 26: Zeiteinstellungen

    8.2.1.2 Zeiteinstellungen Zeitzone Auswahl der Zeitzone (GMT) Zeiteinstellungsmethode Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren.Aktivieren Sie NTP um die Funktion zu nutzen. Server-Adresse IP-Serveradresse des NTP Servers. NTP-Port Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123) NTP-Aktualisierungsintervall 1-10080 Min.
  • Seite 27: Dst / Sommerzeit

    Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.2.1.3 DST / Sommerzeit Sommerzeit Sommerzeit aktivieren Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen. Startzeit Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest. Endzeit Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“...
  • Seite 28: Vca-Ressource

    8.2.1.5 VCA-Ressource Die IP Kamera kann in 2 verschiedenen Modi betrieben werden. Diese Einstellung hat direkten Einfluss auf bestimmte Features bzw. Menüanzeigen im Browser. Smart-Ereignis-Modus (Standard): In diesem Modus stehen nur 2 Video-Streams zur Verfügung (1. und 2. Video-Stream). Für die meinsten Anwendungen ist dies ausreichend.
  • Seite 29: Wartung

    8.2.2 Wartung 8.2.2.1 Upgrade und Instandhaltung Neustart Klicken Sie „Neustart“ um das Gerät neu zu starten. Standard Wiederherst. Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen. Standard Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen. Konf.Datei imp.
  • Seite 30: Protokoll

    Automatischer Neustart aktivieren / Neustart-Zeit: Ein automatischer Neustart ist einmal pro Woche möglich. Wählen Sie dazu den Tag und die Uhrzeit aus. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.2.2.2 Protokoll In diesem Punkt können Log-Informationen der Kamera angezeigt werden. Damit Log-Informationen gespeichert werden muss eine SD-Karte in der Kamera installiert sein.
  • Seite 31: Ip-Adressfilter

    RTSP-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest“ wird empfohlen, falls der Client dies unterstützt. RTSP Digest Algorithmus: MD5 – kryptografische Hashfunktion SHA256 – In der Sicherheit verbesserte kryptografische Hashfunktion WEB-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt.
  • Seite 32: Sicherheitsdienst

    8.2.3.3 Sicherheitsdienst SSH aktivieren Diese Funktion aktiviert den Telnet Port und das Telnet Protokoll. Sperre für illegale Anmeldung aktivieren Bei Aktivierung dieser Funktion wird bei Falscheingabe (3x … 20x) von Benutzername oder Passwort der Kamerazugriff über die Web-Oberfläche gesperrt. 8.2.3.4 Erweiterte Sicherheit Steuerungszeitüberschreitung aktivieren: Erfolgt keine aktive Bedienung der Kamera über die Web- Oberfläche für eine gewisse Zeit (1 –...
  • Seite 33: Benutzer Verwalten

    8.2.4 Benutzer verwalten Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen. Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“. Es erscheint ein neues Fenster mit den Daten und Berechtigungen. Benutzername Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss Benutzertyp Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.
  • Seite 34: Netzwerk

    8.3 Netzwerk 8.3.1 TCP/IP Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden. NIC-Einstell. NIC-Typ Wählen Sie die Einstellung für ihren Netzwerkadapter. Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup;...
  • Seite 35: Mac-Adresse

    DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt. Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt. IPv6 Adresse Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden. IPv6 Subnetzmaske Anzeige der IPv6 Subnetzmaske.
  • Seite 36: Port

    DDNS Typ: Wählen Sie einen Serviceanbieter für den DDNS Service aus (Standard: ABUS Server) Server-Adresse: IP Adresse des Dienstanbieters (bei Option ABUS Server bereits ausgefüllt) Domäne: Registrierter Hostname beim DDNS-Serviceanbieter (wenn vorhanden) Port: Port des Service (wenn vorhanden) Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter (ABUS Server...
  • Seite 37: Nat

    Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.3.4 NAT UPnP aktivieren: Aktivierung bzw. Deaktivierung der UPnP Schnittstelle. Bei Aktivierung ist die Kamera z.B. in der Windows Netzwerkumgebung auffindbar. Name: Definition des Namens für die UPnP Schnittstelle (mit diesem Namen erscheint die Kamera z.B.
  • Seite 38: Multicast

    Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten. Externer Port Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“...
  • Seite 39: Ftp

    Private-Key-Kennwort: Kennwortvergabe SNMP Sonst. Einstellungen SNMP-Port: Netzwerkport für den SNMP Dienst 8.3.7 FTP Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden. Server-Adresse Hinterlegen Sie hier die IPAdresse des FTP-Servers Port Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21. Benutzername Benutzername des Kontos, das im FTP-Server konfiguriert wurde Kennwort...
  • Seite 40: Unterverzeichnis

    Unterverzeichnis Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet.Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“. Bildarchivierungsinterval Über diese Funktion wird vermieden, dass zu vielen Bilddateien über die Zeit in einem Ordner sich befinden. Das Dateisystem des Servers kann eine solche große Menge an Dateien gegebenfalls nicht mehr verarbeiten oder anzeigen.
  • Seite 41: Cloud Zugriff / Abus Link Station

    Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.3.9 Cloud Zugriff / ABUS Link Station Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig).
  • Seite 42: Https

    Push Funktion in ABUS Link Station APP ABUS Link Station Funktion in IP-Kamera aktivieren IP-Kamera über QR Code oder 9-stelligen Seriennummernteil zur ABUS Link Station App hinzufügen Push Benachrichtigung in APP aktivieren (Mehr/Funktionseinstellungen/Push-Benachrichtigung) "Alarmbenachrichtigung“ in den individuellen Kameraeinstellungen in der Link Station App aktvieren.
  • Seite 43: Integrationsprotokoll

    8.3.12 802.1X IEEE 802.1x aktvieren: 802.1X Authentifizierung aktivieren Protokoll: Protokolltyp EAP-MD5 (ausschließlich) EAPOL-Version: Extensible Authentification Protocol over LAN, Wahl zwischen Version 1 oder 2 Benutzername: Geben Sie den Benutzernamen ein Kennwort: Geben Sie das Kennwort ein Bestätigen: Kennwortbestätigung 8.3.13 Integrationsprotokoll In diesem Menü...
  • Seite 44: Video & Audio

    8.4 Video & Audio 8.4.1 Video Stream Einstellungen Stream-Typ Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite. Es stehen insgesamt 5 Video Streams zur Verfügung, deren Nutzung aber Client-abhängig ist. Videotyp Dieser Kameratyp verfügt über keine Audiofunktion.
  • Seite 45: Videocodierung

    Max. Bitrate Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualiät, beansprucht aber eine größere Bandbreite. Videocodierung Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264, H.265 und MJPEG.
  • Seite 46: Stream Extraktion (Vca-Ressource: Überwachung)

    8.4.5 Stream Extraktion (VCA-Ressource: Überwachung) Der 3. Video Stream kann auf einen gewünschten Bildausschnitt zugeschnitten werden. Es wird dann nur dieser Bereich übertragen. Die max. einstellbare Auflösung beträgt 1920 x 1080 Pixel. Bei einer Auflösung kleiner als 1920 x 1080 kann der Bildausschnitt zusätzlich verschoben werden. Dieser Menüpunkt steht nur bei der VCA-Ressourcen Einstellung „Überwachung“...
  • Seite 47: Bild

    8.5 Bild 8.5.1 Anzeigeeinstellungen Bildanpassung Helligkeit Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100. Kontrast Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100. Sättigung Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100. Schärfe Einstellung für die Bildschärfe.
  • Seite 48: Zusatzbeleuchtungsmodus

    Fokus Die Fokussierung der Kamera erfolgt automatisch nach Neustart oder nach Betätigung des Zoomfunktion. Der Fokus kann aber nachträglich ebenfalls manuell eingestellt werden, dies geschieht direkt Live-Ansicht Seite. Dieser manuell eingestellte Fokuspunkt wird dann selbst nach Kameraneustart wieder eingestellt, da die Kamera diesen Punkt gespeichert hat.
  • Seite 49 Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken. (High Light Compensation) Überstrahlungen am Rand von hellen Lichtquellen werden reduziert (z.B. Autoscheinwerfer). Ein hoher Schwellwert bedeutet hohe Reduktion. Funktion nur bei deaktiviertem WDR. Weißabgleich Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird.
  • Seite 50: Osd-Einstellungen

    8.5.2 OSD-Einstellungen Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen. Name anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten. Datum anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten. Kameraname Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.
  • Seite 51: Anpassung

    Anpassung Über diese Funktion können die Platzierung der Textfelder sowie die Text in den Textfeldern eingestellt werden. Ränder links und rechts Festlegen der Abstände zum linken und Rechten Rand. Ränder oben und unten Festlegen der Abstände nach oben und unten. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“...
  • Seite 52: Ereignisse

    8.6 Ereignisse 8.6.1 Bewegungserkennung Bereichseinstellungen Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken. Über das Kontrollkästchen „Dynamische Bewegungsanalyse aktivieren“ werden Bewegungen grafisch im Vorschaubild sowie im Livebild markiert (dynamische Markierung je nach Bewegung). Modus Es stehen 2 verschiedene Modi für die Markierung von Bereichen zur Verfügung. Normal: Max.
  • Seite 53: Empfindlichkeit

    1. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden. 2. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden.
  • Seite 54: Cover Detection

    Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ 8.6.2 Cover Detection Mit diesem Menüpunkt können Sie die Kamera so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird (sog.
  • Seite 55: Alarmeingang

    Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“. Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Alarmierung des NVRs bzw. der CMS für die weitere Verarbeitung (z.B.
  • Seite 56 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
  • Seite 57: Alarmausgang

    8.6.4 Alarmausgang Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren. Alarmausgang Nr. Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten. Verzögerung Bei der Einstellung „Manuell“ wird der Alarmausgang nach Ereignis nicht zurückgesetzt. Dieser muss dann manuell über die Schaltfläche „Maueller Alarm“ durch 2-maliges Klicken bestätigt und zurückgesetzt werden. Die reguläre Aktivzeit des Ausganges nach Ereignis beträgt 5 Sekunden.
  • Seite 58: Ausnahme

    8.6.5 Ausnahme Folgende Ausnahmen können Ereignisse auslösen: HDD Voll: Falls die interne SD Karte oder ein eingebundenes NAS Laufwerk voll ist HDD Fehler: Fehler der SD-Karte oder des NAS Laufwerkes Netzwerk getrennt: Ethernetkabel entfernt IP-Adresskonflikt Unzulässige Anmeldung: nach einer falschen Anmeldung kann eine Reaktion programmiert werden Folgende Reaktionen können programmiert werden: E-Mail versenden Überwachungszentrum (NVR/CMS) benachrichtigen...
  • Seite 59: Szenenänderungserkennung (Scene Change Detection)

    Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.
  • Seite 60: Intrusion Detection

    Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.
  • Seite 61 2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen. 3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.
  • Seite 62: Tripwire

    Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig.
  • Seite 63 2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen. 3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.
  • Seite 64: Bereichseingang Detektion

    E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
  • Seite 65 2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen. 3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.
  • Seite 66: Bereichsausgang Detection

    E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
  • Seite 67 2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen. 3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.
  • Seite 68 E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.
  • Seite 69: Speicherung

    8.7 Speicherung 8.7.1 Aufzeichnungszeitplan Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern. Nachaufzeichnung Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein. Überschreiben Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen, wenn der Speicherplatz voll ist.
  • Seite 70: Erfassen / Einzelbild

    Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus. Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden. Ereignis: Aufzeichnung aller Smart-Ereignisse (z.B. Tripwire) Bitte beachten Sie, dass der Alarmeingang nur in einigen Modellen vorhanden ist.
  • Seite 71: Intervall

    Format Das Format für die Bilder ist auf JPEG vorkonfiguriert. Auflösung Stellen Sie hier die Auflösung des Bildes ein. Qualität Wählen Sie die Qualität für die gespeicherten Bilder aus. Intervall Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein. 8.7.3 Speicherverwaltung Hier haben Sie die möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen.
  • Seite 72: Wartung Und Reinigung

    Dateipfad: Pfad am NAS Laufwerk 9. Wartung und Reinigung 11.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
  • Seite 73: Technische Daten

    11. Technische Daten Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar. 12. Open Source Lizenzhinweise Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskamera u.a. Open Source Software enthalten. Lesen Sie hierzu die dem Produkt beigefügten Open Source Lizenzinformationen.
  • Seite 74 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* Operating instructions Version 11/2021 English translation of the original operating instructions in German. Retain for future reference.
  • Seite 75 ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user guides at any time and without prior warning.
  • Seite 76: Explanation Of Symbols

    Explanation of symbols The triangular high voltage symbol is used to warn of the risk of injury or health hazards (e.g. caused by electric shock). The triangular warning symbol indicates important notes in this user guide which must be observed. This symbol indicates special tips and notes on the operation of the unit.
  • Seite 77 Safety information Power supply: Note the information provided on the type plate for supply voltage and power consumption. Overloading Avoid overloading electrical sockets, extension cables and adapters, as this can result in fire or electric shock. Cleaning Only use a damp cloth to clean the device. Do not use corrosive cleaning materials. Disconnect the device from the power supply before cleaning.
  • Seite 78 Description of the connections ................... 84 Initial start-up ........................85 6.1 Using the ABUS IP Installer for camera search ............85 6.2 Accessing the network camera via a web browser ............86 6.3. General instructions for using the settings pages ............86 6.4 Installing video plugin ....................
  • Seite 79 8.3.5 Multicast ........................111 8.3.6 SNMP ........................111 8.3.7 FTP .......................... 112 8.3.8 Email ........................113 8.3.9 Cloud access / ABUS Link Station ................114 8.3.10 HTTPS ........................115 8.3.11 QoS ........................115 8.3.12 802.1X ........................116 8.3.13 Integration protocol ....................116 8.3.14 Network service ......................
  • Seite 80 8.6.3 Alarm input ....................... 128 8.6.4 Alarm output ......................130 8.6.5 Exceptions ........................ 131 8.6.6 Acoustic alarm output ....................131 8.6.7 Scene Change Detection ..................132 8.6.8 Intrusion detection ....................133 8.6.9 Tripwire ........................135 8.6.10 Area input detection ....................137 8.6.11 Area output detection .....................
  • Seite 81: Intended Use

    1. Intended use This camera is used for indoor and outdoor video surveillance (depending on the model) in conjunction with a recording device or appropriate display unit (e.g. PC). Use of this product for any other purpose than that described above may lead to damage to the product and other hazards.
  • Seite 82: Features And Functions

    Features and functions Lens focal Alarm input, Part no. Design Resolution Wi-Fi Microphone length alarm output IPCB34511A Mini tube 4 MPx 2.8 mm √ IPCB34511B Mini tube 4 MPx 4.0 mm √ IPCB38511A Mini tube 8 MPx 2.8 mm √ IPCB38511B Mini tube 8 MPx...
  • Seite 83: Device Description

    For more information on connections and the correct installation of the IP camera, please refer to the installation instructions at www.abus.com Description of the connections For more information on connections and the correct installation of the IP camera, please refer to the installation instructions at www.abus.com...
  • Seite 84: Initial Start-Up

    Initial start-up 6.1 Using the ABUS IP Installer for camera search Install and start the ABUS IP Installer. This is available for each respective product from the ABUS website www.abus.com. The IP camera should now appear in the selection list without the relevant IP address for the target network, where appropriate.
  • Seite 85: Accessing The Network Camera Via A Web Browser

    6.2 Accessing the network camera via a web browser Enter the camera's IP address into the browser’s address bar (if a different HTTP port is used in Internet http:// Explorer you must also enter „ “ before the IP address.) 6.3.
  • Seite 86: Initial Password Assignment

    Passwords are not factory set and must be assigned when the camera is used for the first time. This can be done via the ABUS IP installer (‘Enable’ button), or via the website. A secure password must meet the following minimum requirements: 8–16 characters...
  • Seite 87: Home Page (Login Page)

    6.6 Home page (login page) After entering the IP address in the browser's address bar and opening up the page, the home page will appear.
  • Seite 88: User Accounts And Passwords

    Playback SD/NAS (for access via web  Single frame search SD/NAS browser) 6.8 Connecting the camera to ABUS NVR The following information is required to connect the camera to ABUS NVR:  IP address/domain name  Server Port (Standard 8000) ...
  • Seite 89: Connecting The Camera To Abus Cms

    6.10 Connecting the camera to ABUS CMS The following information is required to connect the camera to ABUS CMS software:  IP address/domain name  http port (default 80)  rtsp port (default 554)  User name: installer  Password: <Password> (assigned and modified by installer) 6.11 Notes for installation when using object detection...
  • Seite 90: User Functions

    7. User functions Open the network camera home page. The interface is divided into the following main areas: Menu bar Live image display Control bars 7.1 Menu bar Make a selection by clicking on the appropriate tab: "Live View", "Playback", "Image" or "Configuration". Button Description Display of the currently logged in user...
  • Seite 91: Live Image Display

    7.2 Live image display You can switch to the full-screen view by double-clicking. At the bottom left of the control bar is a button for adjusting the display format. Button Description Activate 4:3 view Activate 16:9 view Display original size Automatically adjust view to browser 7.3 Control bar Button...
  • Seite 92: Playback

    7.4 Playback In this menu, recordings can be searched for on the corresponding data storage device or drive and downloaded to the PC (e.g. SD card). Button Description Stop playback Slow Forward Pause Fast Forward Frame forwards Save single frame to PC Video clip function Digital zoom (also during playback) Activating the loudspeaker on the PC, incl.
  • Seite 93: Image

    7.5 Image In this menu, single frames can be downloaded from the corresponding data storage device or drive and downloaded to the PC (e.g. SD card). File type: Select the event type that caused the single frame to be saved and that you want to search for Start time / End time: Date and time constraints Search:...
  • Seite 95: Configuration

    8. Configuration 8.1 Local configuration Under the “Local configuration” menu item, you can select settings for the live view, file paths of the recordings and snapshots. Live view parameters Here you can set the protocol type and the live view performance of the camera. Protocol TCP: Transmission Control Protocol: Transmission protocol with safeguarding against...
  • Seite 96 Image format Setting of the format in which the single frame from the live view (Instant image button) should be saved (JPEG, BMP). Record file settings You can define the file size for recordings, the recording path and the path for downloaded files here. To apply the changes, click "Save".
  • Seite 97: System

    8.2 System 8.2.1 System settings 8.2.1.1 Basic information Basic information Device name: You can specify a device name for the camera here. Click on "Save" to apply the change. Model: Model number display Serial No.: Serial No. display Firmware version: Firmware version display Encoding version: Encoding version display...
  • Seite 98: Time Settings

    8.2.1.2 Time settings Time zone Time zone selection (GMT). Time setting methods Using the Network Time Protocol (NTP), it is possible to synchronise the time of the camera with a time server. Activate NTP to use the function. Server Address IP server address of the NTP server.
  • Seite 99: Dst / Summer Time

    Apply the settings by clicking “Save”. 8.2.1.3 DST / Summer Time Summer Time Enable DST Activate the “Enable DST” checkbox to adjust the system time automatically to daylight saving time. Start time Specify the time for switching to daylight saving time. End time Specify the time for switching to standard time.
  • Seite 100: Vca Resource

    8.2.1.5 VCA Resource The IP camera can be operated in 2 different modes. This setting has a direct influence on certain features or menu displays in the browser. Smart Event Mode (Default): In this mode, only 2 video streams are available (1st and 2nd video stream).
  • Seite 101: Maintenance

    8.2.2 Maintenance 8.2.2.1 Upgrade and maintenance Restart Click "Reboot" to reboot the device. Standard Restore Click on "Restore" to reset all the parameters, except the IP parameters and user information, to the default settings. Standard Select this item to restore all parameters to default settings. Import Config.
  • Seite 102: Protocol

    Activate automatic restart / restart time: An automatic restart is possible once a week. To do this, select the day and time. Apply the settings by clicking “Save”. 8.2.2.2 Protocol The camera’s log information can be displayed here. An SD card must be installed in the camera in order to save log information.
  • Seite 103: Ip Address Filter

    WEB authentication: The authentication mechanisms "digest" and "basic" are supported. The "digest/basic" setting offers greater compatibility with different clients. WEB Digest authentication: MD5 – cryptographic hash function SHA256 – security-enhanced cryptographic hash function Apply the settings by clicking “Save”. 8.2.3.2 IP address filter Enable IP address filter Ticking the selection box enables the filter function.
  • Seite 104: Security Service

    8.2.3.3 Security service Enable SSH This function enables the Telnet port and the Telnet protocol. Enable illegal login lock If this function is activated, camera access via the web interface is blocked if the user name or password are entered incorrectly (3 times... 20 times). 8.2.3.4 Enhanced security Activate control timeout: If there is no active operation of the camera via the web...
  • Seite 105: Managing Users

    8.2.4 Managing users With this menu item, you can add, edit or delete users. To add or modify a user, click "Add" or "Modify". A new window with the data and authorisations appears. User name Here you assign the user name that needs to be entered for access to the camera. User type Select an individual user type for the user ID.
  • Seite 106: Network

    8.3 Network 8.3.1 TCP/IP To be able to operate the camera via a network, the TCP/IP settings must be configured correctly. NIC settings NIC Type Select the setting for your network adapter. You can choose from the following values: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup;...
  • Seite 107: Ddns

    8.3.2 DDNS Activate DDNS: ticking the checkbox activates the DDNS function. DDNS type: Select a service provider for the DDNS service (default: ABUS server) Server Address: IP address of the service provider (already filled in for the ABUS server option)
  • Seite 108: Port

    DDNS service provider (if available) Port: port for the service (if available) User name: User account identification with the DDNS service provider (ABUS server user) Password: Account password with the DDNS service provider (ABUS server account password) 8.3.3 Port...
  • Seite 109: Nat

    Apply the settings by clicking “Save”. 8.3.4 NAT Enable UPnP: Activation or deactivation of the UPnP interface. Upon activation, the camera, for example, will appear in the Windows network environment. Name: Definition of the name for the UPnP interface (this name will be assigned to the camera, for example, in the Windows network environment.) Port Mapping Mode Select here whether you wish to conduct port mapping automatically or manually.
  • Seite 110: Multicast

    The standard port for SDK transmission is 8000. Communication port for internal data. As an alternative, this port can be assigned a value in the range 1025 ~ 65535. If several IP cameras are located in the same subnetwork, each camera should have its own unique server port. External Port You can only change ports manually here if the "Port Mapping Mode"...
  • Seite 111: Ftp

    Private-key password: Password assignment SNMP Other Settings SNMP Port: Network port for the SNMP service 8.3.7 FTP To upload recorded videos or images onto an FTP server, the following settings must be selected. Server Address Enter the IP address of the FTP server here. Port Enter the port number of the FTP server here.
  • Seite 112: Email

    Select the name for the child directory here. The folder is created in the parent directory. You can choose between “Use Camera Name” or “Use Camera Number”. Picture filing interval This function prevents too many image files from being stored in one folder over time. The server's file system may no longer be able to process or display such a large amount of files.
  • Seite 113: Cloud Access / Abus Link Station

    8.3.9 Cloud access / ABUS Link Station The ABUS Link Station function is used to make it easier to access your ABUS device remotely via the Link Station app (iOS / Android). Products can be easily set up and released via QR code - with no complex configurations in the router (no port forwarding necessary).
  • Seite 114: Https

    Push function in ABUS Link Station app Activate ABUS Link Station function in IP camera Add IP camera to ABUS Link Station app via QR code or 9-digit serial number part Activate Push notification in app (More/Function settings/Push notification) Activate "Alarm notification" in the individual camera settings in the Link Station app.
  • Seite 115: Integration Protocol

    8.3.12 802.1X Enable IEEE 802.1X: Enable 802.1X authentication Protocol: Protocol type EAP-MD5 (only) EAPOL version: Extensible Authentication Protocol over LAN, choice between version 1 or 2 User name: Enter the user name Password: Enter the password Confirm: Password confirmation 8.3.13 Integration protocol In this menu, the ONVIF protocol (Open Network Video Interface) can be activated and configured.
  • Seite 116: Video & Audio

    8.4 Video & Audio 8.4.1 Video stream settings Stream Type Select the stream type for the camera. Select "Main Stream (Normal)" for recording and live view with good bandwidth. Select "Sub Stream" for live view with restricted bandwidth. A total of 5 video streams are available, but their use depends on the client.
  • Seite 117: Audio

    The bitrate of the video stream is set to a certain value. Set a max. bitrate of between 32 and 16384 Kbps. A higher value means better video quality; however, this requires more bandwidth. Video Encoding Select a standard for video encoding. You can choose between H.264, H.265 and MJPEG. Profile Select a profile here.
  • Seite 118: Stream Extraction (Vca Resource: Surveillance)

    8.4.5 Stream extraction (VCA Resource: Surveillance) The 3rd video stream can be cropped to a desired image section. Only this area is then transmitted. The maximum resolution that can be set is 1920 x 1080 pixels. If the resolution is lower than 1920 x 1080, the image section can also be moved.
  • Seite 119: Image

    8.5 Image 8.5.1 Display settings Image Adjustment Brightness Image brightness settings. A value between 0 and 100 can be set. Contrast Image contrast settings. A value between 0 and 100 can be set. Saturation Image saturation settings. A value between 0 and 100 can be set. Sharpness Image sharpness settings.
  • Seite 120: Backlight Settings

    Focus The camera focuses automatically after restarting or after operating the zoom function. However, the focus can also be adjusted manually afterwards, this is done directly on the live view page. This manually set focal point is then set again even after the camera is restarted, because the camera has saved this point.
  • Seite 121 Click on the checkbox to enable or disable the WDR function. Set the Wide Dynamic Level higher to enhance the WDR function. (High Light Compensation) Overexposure at the edge of bright light sources is reduced (e.g. car headlights). A higher threshold means high reduction. Function only with deactivated WDR. White balance Here you select the lighting conditions in which the camera is installed.
  • Seite 122: Osd Settings

    8.5.2 OSD settings You can use this menu item to select which date and time format are displayed in the live picture. Display Name Activate this checkbox if you wish to display the camera name. Display Date Activate this checkbox if you wish to display the date in the camera image. Camera Name Enter the camera name that is to be displayed in the image here.
  • Seite 123: Privacy Mask

    Borders left and right Setting the distances to the left and right edge. Borders top and bottom Setting the distances to the top and bottom. Apply the settings by clicking “Save”. 8.5.3 Privacy mask You can use privacy masks to hide certain areas in the live view to prevent these areas from being recorded and viewed in the live view.
  • Seite 124: Events

    8.6 Events 8.6.1 Motion detection Area settings Activate motion detection by clicking the "Enable Motion Detection" checkbox. Clicking “Enable Dynamic Analysis for Motion” means that movements are recorded in the preview image and the live view (dynamic recording according to motion). Mode There are 2 different modes available for marking areas.
  • Seite 125 1. Object detection (human / vehicle) and the subsequent filtered display of these recordings can only be used in conjunction with an ABUS NVR. 2. On the ABUS NVR, video recordings can be displayed filtered by people or vehicles via the connected monitor (HDMI/VGA) in the "Smart Search" menu. Other motion detection recordings beyond people and vehicles can be displayed in playback as usual.
  • Seite 126: Cover Detection

    Apply the settings by clicking “Save”. 8.6.2 Cover Detection With this menu item you can configure the camera so that video tampering is triggered as soon as the lens is covered (so-called cover detection). Area settings Activate video tampering alarm by clicking the “Activate video tampering” checkbox. To select an area, click on the "Draw Area"...
  • Seite 127: Alarm Input

    Linkage method Here you can set the action to be performed when an event occurs. Normal Linkage Send email: You receive an email as notification; check the checkbox to activate this. Notify the surveillance centre: Alarm triggering of the NVR/CMS for further processing (e.g. recording on NVR, or full-screen display when alarm is triggered in CMS) Trigger alarm output...
  • Seite 128 You receive an email as notification; check the checkbox to activate this. Notify the surveillance centre: If an event is triggered, the ABUS CMS software can be informed. You may then get a picture pop-up, for example. Uploading to FTP/Memory card/NAS: Check this check box to upload single frames to an FTP server, the SD card or a connected NAS drive during an event.
  • Seite 129: Alarm Output

    8.6.4 Alarm output You can configure the two alarm outputs here. Alarm Output No. Here, select the alarm output that you wish to configure. Delay With the "Manual" setting, the alarm output is not reset after an event. This must then be confirmed and reset manually via the "Manual alarm"...
  • Seite 130: Exceptions

    8.6.5 Exceptions Events can trigger the following exceptions: HDD full: If the internal SD card or a linked NAS drive is full HDD error: SD card or NAS drive error Network disconnected: Ethernet cable removed IP address conflict Illegal login: a reaction can be programmed to follow an incorrect login The following reactions can be programmed: Send email: Notify surveillance centre (NVR/CMS)
  • Seite 131: Scene Change Detection

    You receive an email as notification; check the checkbox to activate this. Notify the surveillance centre: If an event is triggered, the ABUS CMS software can be informed. You may then get a picture pop-up, for example. Uploading to FTP/Memory card/NAS: Check this check box to upload single frames to an FTP server, the SD card or a connected NAS drive during an event.
  • Seite 132: Intrusion Detection

    Trigger alarm output When an event is triggered, existing alarm outputs on the camera can be activated. The behaviour of the alarm output can be set under "Events / Alarm output". Trigger recording Enable this in order to record motion detections onto an SD card. 8.6.8 Intrusion detection Enable intrusion detection: The intrusion detection function triggers an event if an object stays in the...
  • Seite 133 Other objects do not resolve a recording on the SD card. 2. When using object detection and recording the video data to an ABUS NVR, all intruding objects are first saved as a recording. Filtering can be done subsequently via the ABUS NVR (local operator interface) or the CMS software (LAN/WAN).
  • Seite 134: Tripwire

    When an event is triggered, existing alarm outputs on the camera can be activated. The behaviour of the alarm output can be set under "Events / Alarm output". Trigger recording Enable this in order to record motion detections onto an SD card. 8.6.9 Tripwire Enable tripwire: The tripwire function detects whether an object crosses a virtual line in the...
  • Seite 135 Other objects do not resolve a recording on the SD card. 2. When using object detection and recording the video data to an ABUS NVR, all intruding objects are first saved as a recording. Filtering can be done subsequently via the ABUS NVR (local operator interface) or the CMS software (LAN/WAN).
  • Seite 136: Area Input Detection

    Trigger recording Enable this in order to record motion detections onto an SD card. 8.6.10 Area input detection This function detects the entry of an object into a marked area and immediately triggers an event. Preview video: configure the area to be monitored Max.
  • Seite 137 Other objects do not resolve a recording on the SD card. 2. When using object detection and recording the video data to an ABUS NVR, all intruding objects are first saved as a recording. Filtering can be done subsequently via the ABUS NVR (local operator interface) or the CMS software (LAN/WAN).
  • Seite 138: Area Output Detection

    8.6.11 Area output detection This function detects the exit of an object into a marked area and immediately triggers an event. Preview video: configure the area to be monitored Max. size: This function determines the maximum size of the object to be detected. This is done by drawing a rectangle in the preview video.
  • Seite 139 2. When using object detection and recording the video data to an ABUS NVR, all intruding objects are first saved as a recording. Filtering can be done subsequently via the ABUS NVR (local operator interface) or the CMS software (LAN/WAN).
  • Seite 140: Storage

    8.7 Storage 8.7.1 Record schedule Here, you can set the configuration for time and event-triggered recordings in order to be able to save them to an SD card. Post-record Set the duration for recording of the image data after a basic event here. Overwrite Here, you can set whether the recordings should be automatically overwritten if the storage capacity is full.
  • Seite 141: Capture / Single Frame

    Motion detection | Alarm: recording triggered by motion or by alarm input. Camera begins recording either following motion detection or an alarm input. Motion detection & Alarm: recording triggered by motion and by alarm input. Camera only starts recording if motion and alarm input are triggered simultaneously. Event: Recording of all smart events (e.g.
  • Seite 142: Storage Management

    Format The format for the pictures is preconfigured as JPEG. Resolution Set the resolution of the picture here. Quality Select the quality for the saved pictures here. Interval Set the interval to occur between the saving of two pictures here. 8.7.3 Storage Management Here you can format the inserted microSD card and display its properties.
  • Seite 143: Maintenance And Cleaning

    9. Maintenance and cleaning 11.1 Maintenance Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
  • Seite 144: Technical Data

    11. Technical data More technical information on each individual camera is available via the product search at www.abus.com. 12. Open Source Licence information We also wish to inform you at this point that the network surveillance camera, among others, includes open...
  • Seite 145 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* Instructions d'utilisation Version 11/2021 Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure !
  • Seite 146 RoHS 2011/65/UE. IPCB44561A ABUS Security-Center déclare par la présente que le dispositif IPCB44561A est conforme à la directive RED 2014/53/EU. En outre, l’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à...
  • Seite 147: Signification Des Pictogrammes

    Signification des pictogrammes Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique. Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel d’utilisation, d’instructions importantes devant être impérativement respectées.
  • Seite 148 Consignes de sécurité Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l’alimentation électrique et la consommation de courant. Surcharge Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.
  • Seite 149 Description des raccordements ..................155 Première mise en service ....................156 6.1 Utilisation du logiciel ABUS IP Installer pour rechercher des caméras ....... 156 6.2 Accès à la caméra réseau via un navigateur web ............157 6.3. Consignes générales pour l’utilisation des pages de réglages ........157 6.4 Installer le plugin vidéo ....................
  • Seite 150 8.3.5 Multicast ........................182 8.3.6 SNMP ........................182 8.3.7 FTP .......................... 183 8.3.8 E-mail ........................184 8.3.9 Accès au cloud / ABUS Link Station ................ 185 8.3.10 HTTPS ........................186 8.3.11 QoS ........................186 8.3.12 802.1X ........................187 8.3.13 Protocole d'intégration ................... 187 8.3.14 Service réseau .......................
  • Seite 151 8.6.3 Entrée d'alarme ......................199 8.6.4 Sortie d'alarme ......................201 8.6.5 Exception ......................... 202 8.6.6 Sortie d'alarme sonore ..................... 202 8.6.7 Détection des changements de scène (Scene Change Detection) ......203 8.6.8 Détection d'intrusion ....................204 8.6.9 Tripwire ........................206 8.6.10 Détection de l'entrée de la gamme ................
  • Seite 152: Utilisation Conforme

    1. Utilisation conforme Associée à un enregistreur ou un appareil d’affichage adapté (par ex. PC), cette caméra permet une vidéosurveillance en intérieur ou en extérieur (selon le modèle). Une utilisation différente de celle décrite ci-dessus peut endommager le produit et présenter d'autres risques.
  • Seite 153: Caractéristiques Et Fonctions

    Caractéristiques et fonctions Objectif Entrée d’alarme, Référence Structure Résolution Longueur Wi-Fi Microphone sortie d'alarme focale IPCB34511A Mini Tube 4 MPx 2,8 mm √ IPCB34511B Mini Tube 4 MPx 4,0 mm √ IPCB38511A Mini Tube 8 MPx 2,8 mm √ IPCB38511B Mini Tube 8 MPx 4,0 mm...
  • Seite 154: Description De L'appareil

    Pour plus d'informations sur les connexions et l'installation correcte de la caméra IP, veuillez vous reporter au guide d'installation, disponible à l'adresse suivante www.abus.com Description des raccordements Pour plus d'informations sur les connexions et l'installation correcte de la caméra IP, veuillez vous reporter au guide d'installation, disponible à...
  • Seite 155: Première Mise En Service

    Première mise en service 6.1 Utilisation du logiciel ABUS IP Installer pour rechercher des caméras Installez et démarrez le logiciel ABUS IP Installer. Il peut être téléchargé à partir du site web ABUS www.abus.com pour le produit en question. La caméra IP devrait alors apparaître dans la liste de sélection, éventuellement sans son adresse IP adaptée au réseau cible.
  • Seite 156: Accès À La Caméra Réseau Via Un Navigateur Web

    6.2 Accès à la caméra réseau via un navigateur web Saisissez l'adresse IP de la caméra dans la barre d'adresse du navigateur (dans le cas d'Internet Explorer, si le port http a changé, il faut également saisir les éléments suivants « http:// » avant l'adresse IP. 6.3.
  • Seite 157: Première Attribution De Mot De Passe

    Aucun mot de passe n’est attribué par défaut, celui-ci doit être défini lors de la première utilisation de la caméra via le programme ABUS IP Installer (touche « Activer ») ou via le site Web. Un mot de passe sécurisé doit répondre au minimum aux exigences suivantes : 8 à...
  • Seite 158: Page D'accueil (Page De Connexion)

    6.6 Page d'accueil (page de connexion) Après avoir saisi l'adresse IP dans la ligne d'adresse du navigateur et ouvert la page, la page d’accueil apparaît.
  • Seite 159: Comptes D'utilisateurs Et Mots De Passe

    Recherche d'une seule image un navigateur web) SD/NAS 6.8 Intégration de la caméra dans ABUS NVR Les données suivantes sont nécessaires pour l’intégration de la caméra dans ABUS NVR :  Adresse IP / nom de domaine  Port serveur (8000 par défaut) ...
  • Seite 160: Intégration De La Caméra Dans Abus Cms

    6.10 Intégration de la caméra dans ABUS CMS Les données suivantes sont nécessaires pour intégrer la caméra dans le logiciel ABUS CMS :  Adresse IP / nom de domaine  Port http (80 par défaut)  Port rtsp (554 par défaut) ...
  • Seite 161: Fonctions Utilisateur

    7. Fonctions utilisateur Ouvrez la page d’accueil de la caméra réseau. L’interface est composée de la façon suivante : Barre de menu Visualisation en Barres de contrôle 7.1 Barre de menu Sélectionnez « Lecture », « Image » ou « Configuration » en cliquant sur l'onglet « Live View » correspondant.
  • Seite 162: Barre De Contrôle

    7.2 Affichage de l'image en direct Vous pouvez passer à la vue plein écran en double-cliquant. En bas à gauche de la barre de contrôle se trouve un bouton permettant de régler le format d'affichage. Bouton Description Activer la vue 4:3 Activer la vue 16:9 Afficher la taille d’origine Adapter automatiquement la vue au navigateur...
  • Seite 163: Lecture

    7.4 Lecture Dans ce menu, les enregistrements peuvent être recherchés sur le support de données ou le lecteur correspondant et téléchargés sur le PC (par ex. carte SD). Bouton Description Arrêt de la lecture Réduire la vitesse de lecture Pause Augmenter la vitesse de lecture Lecture en avant, image par image Sauvegarder une seule image sur le PC...
  • Seite 164: Photo

    7.5 Photo Dans ce menu, des images individuelles peuvent être téléchargées du support de données ou du lecteur correspondant vers le PC (par exemple, une carte SD). Type de fichier : Sélectionnez le type d'événement qui a provoqué l'enregistrement de l’image individuelle et que vous souhaitez rechercher Heure de début / Heure de fin : Délimitation de la date et de l'heure Rechercher :...
  • Seite 166: Configuration

    8. Configuration 8.1 Configuration locale Le menu « Configuration locale » vous permet de procéder aux réglages pour l’affichage en temps réel, les chemins des fichiers d’enregistrement et les enregistrements momentanés. Paramètres d’affichage en temps réel Vous pouvez régler ici le type de protocole et la performance d’affichage en direct de la caméra. Protocole TCP : Protocole de contrôle de transmission : Protocole de transmission avec protection contre...
  • Seite 167 Format d’image Réglage du format auquel l’image simple de la vue directe (bouton Image instantanée) doit être enregistrée (JPEG, BMP). Configuration du fichier d’enregistrement Vous pouvez ici définir la taille du fichier pour les enregistrements, le chemin d’enregistrement et le chemin pour les fichiers téléchargés.
  • Seite 168: Système

    8.2 Système 8.2.1 Paramètres système 8.2.1.1 Informations de base Informations de base Nom appareil : Vous pouvez ici attribuer un nom d’appareil à la caméra. Cliquez sur « Enregistrer » pour le mémoriser. Modèle : Affichage du numéro du modèle Numéro de série : Affichage du numéro de série Version firmware :...
  • Seite 169: Réglages De L'heure

    8.2.1.2 Réglages de l'heure Fuseau horaire Sélection du fuseau horaire (GMT) Méthode de réglage de l’heure En utilisant le protocole NTP (Network Time Protocol), il est possible de synchroniser l'heure de la caméra avec un serveur de temps.Activez NTP pour utiliser la fonction. Adresse du serveur Adresse IP du serveur NTP.
  • Seite 170: Dst / Heure D'été

    Confirmez les réglages effectués en cliquant sur « Enregistrer ». 8.2.1.3 DST / Heure d'été Heure d’été Activer l’heure d’été Sélectionnez « Heure d’été » pour adapter automatiquement l’heure du système à l’heure d’été. Heure de début Déterminez le moment du passage à l’heure d’été. Heure de fin Déterminez le moment du passage à...
  • Seite 171: Ressource Vca

    8.2.1.5 Ressource VCA La caméra IP peut être utilisée dans 2 modes différents. Ce paramètre a une influence directe sur certaines fonctions ou affichages de menu dans le navigateur. Mode événement intelligent (par défaut) : Dans ce mode, seuls 2 flux vidéo sont disponibles (1er et 2e flux vidéo).
  • Seite 172: Maintenance

    8.2.2 Maintenance 8.2.2.1 Mise à niveau et maintenance Redémarrage Cliquez sur « Redémarrage » pour redémarrer l’appareil. Standard Restaurer Cliquez sur « Restaurer » pour restaurer les réglages par défaut de tous les paramètres, sauf des paramètres Standard Sélectionnez ce point pour restaurer les réglages par défaut de tous les paramètres. Importer fichier config.
  • Seite 173: Protocole

    Activez le redémarrage automatique / l'heure de redémarrage : Un redémarrage automatique est possible une fois par semaine. Pour ce faire, sélectionnez le jour et l'heure. Confirmez les réglages effectués en cliquant sur « Enregistrer ». 8.2.2.2 Protocole Il est ici possible d’afficher des informations de journal de la caméra. Pour enregistrer des informations de journal, la caméra doit être équipée d’une carte SD.
  • Seite 174: Filtre D'adresse Ip

    Authentification RTSP : Les mécanismes d'authentification « digest » et « basic » sont supportés. Le paramètre « digest » est recommandé si le client le prend en charge. RTSP Digest Algorithme : MD5 - fonction de hachage cryptographique SHA256 - fonction de hachage cryptographique à sécurité renforcée Authentification WEB : Les mécanismes d'authentification «...
  • Seite 175: Service De Sécurité

    8.2.3.3 Service de sécurité Activer SSH Cette fonction permet d’activer le port Telnet ainsi que le protocole Telnet. Activer le verrouillage pour la connexion illégale Si cette fonction est activée, l'accès à la caméra via l'interface Web est bloqué si un nom d'utilisateur ou un mot de passe erroné...
  • Seite 176: Gérer Les Utilisateurs

    8.2.4 Gérer les utilisateurs Ce menu permet d’ajouter, de modifier ou de supprimer des utilisateurs. Cliquez sur « Ajouter » ou « Modifier » pour ajouter ou éditer un utilisateur. Une nouvelle fenêtre comportant les données et les autorisations s’affiche. Nom d'utilisateur Vous pouvez attribuer ici le nom d’utilisateur qui doit être saisi pour accéder à...
  • Seite 177: Réseau

    8.3 Réseau 8.3.1 TCP/IP Vous devez configurer correctement les réglages TCP/IP pour pouvoir utiliser la caméra via un réseau. Paramètres carte réseau Type de carte réseau Sélectionnez le réglage pour votre adaptateur réseau. Vous avez le choix entre les valeurs suivantes : 10M Half-dup ; 10M Full-dup ; 100M Half-dup ; 100M Full-dup ;...
  • Seite 178: Ddns

    8.3.2 DDNS Activer DDNS : En cochant cette case, vous pouvez activer la fonction DDNS. Type DDNS : Sélectionnez un fournisseur de services pour le service DDNS (par défaut : Serveur ABUS)
  • Seite 179: Port

    Mot de passe : Mot de passe du compte chez le fournisseur de services DDNS (mot de passe du compte du serveur ABUS) 8.3.3 Port Si vous souhaitez avoir un accès externe à la caméra, les ports suivants doivent être configurés.
  • Seite 180: Nat

    Ces ports sont utilisés pour l'affichage vidéo dans les navigateurs tels que Google Chrome ou Mozilla Firefox. L'installation d'un deuxième plugin web est nécessaire pour cela. Confirmez les réglages effectués en cliquant sur « Enregistrer ». 8.3.4 NAT Activer UPnP : activation ou désactivation de l’interface UPnP.
  • Seite 181: Multicast

    Port serveur (port de commande) Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Il est également possible de donner à ce port une valeur comprise entre 1025 et 65535. Si le sous- réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voie attribuer son propre port SDK et que ce port ne soit pas déjà...
  • Seite 182: Ftp

    Algorithme d’authentification : sélectionner l’algorithme d’authentification : MD5, SDA MdP auth : attribution d’un mot de passe Algorithme clé privée : sélectionner l’algorithme de chiffrement : DES, AES Mot de passe clé privée : attribution d’un mot de passe SNMP v3 Réglages Port SNMP : port réseau pour le service SNMP 8.3.7 FTP...
  • Seite 183: E-Mail

    Ce menu est disponible uniquement si « Enregistrer dans le répertoire parent » ou « Enregistrer dans le répertoire enfant » a été sélectionné. Vous pouvez sélectionner ici le nom pour le répertoire parent. Les fichiers sont enregistrés dans un dossier du serveur FTP. Choisissez entre «...
  • Seite 184: Accès Au Cloud / Abus Link Station

    8.3.9 Accès au cloud / ABUS Link Station La fonction ABUS Link Station permet d'accéder facilement à distance au dispositif ABUS via Link Station (iOS / Android). Les produits peuvent être facilement mis en place et diffusés par QR code, sans configuration compliquée dans le routeur (pas de transfert de port nécessaire).
  • Seite 185: Https

    Fonction push dans ABUS Link Station Activez la fonction ABUS Link Station dans la caméra IP Ajoutez une caméra IP à l'application ABUS Link Station via un QR code ou un numéro de série à 9 chiffres Activez la notification push dans l'appli (Plus/Paramètres de fonction/Notification push) Activez la "notification d'alarme"...
  • Seite 186: Protocole D'intégration

    8.3.12 802.1X Activer IEEE 802.1X : activer l’authentification 802.1X Protocole : type de protocole EAP-MD5 (uniquement) Version EAPOL : Extensible Authentification Protocol over LAN, choix entre version 1 ou 2 Nom d’utilisateur : saisissez le nom d’utilisateur Mot de passe : saisissez le mot de passe Confirmer : Confirmation du mot de passe...
  • Seite 187: Vidéo Et Audio

    8.4 Vidéo et audio 8.4.1 Paramètres du flux vidéo Type de flux Sélectionnez le type de flux pour la caméra. Sélectionnez « Flux principal (normal) » pour l’enregistrement et l’affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux » pour l’affichage en temps réel avec une largeur de bande limitée.
  • Seite 188: Audio

    Débit binaire max. Le débit binaire du flux vidéo est fixé sur une certaine valeur. Réglez le débit binaire max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité vidéo supérieure, mais nécessite une largeur de bande plus importante. Encodage vidéo Sélectionnez une norme pour l'encodage vidéo, vous avez le choix entre H.264, H.265 et MJPEG.
  • Seite 189: Extraction De Flux (Ressource Vca : Surveillance)

    8.4.5 Extraction de flux (ressource VCA : surveillance) Le 3e flux vidéo peut être recadré pour obtenir la section d'image souhaitée. Seule cette zone est alors transmise. La résolution maximale qui peut être définie est de 1920 x 1080 pixels. Si la résolution est inférieure à...
  • Seite 190: Photo

    8.5 Photo 8.5.1 Réglages de l’affichage Réglage image Luminosité Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100. Contraste Réglage du contraste. Vous pouvez sélectionner des valeurs comprises entre 0 et 100. Saturation Réglage de la saturation des images.
  • Seite 191 Mise au point La caméra effectue automatiquement la mise au point après le redémarrage ou après l'utilisation de la fonction zoom. Toutefois, la mise au point peut également être réglée manuellement par la suite, ce qui se fait directement sur la page de visualisation en direct. Ce point de mise au point défini manuellement est alors à nouveau défini même après le redémarrage de la caméra, car il a été...
  • Seite 192 À l’aide de la fonction WDR, la caméra peut fournir des images claires, même avec un contre-jour défavorable. Si, à l’image, il existe aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l’ensemble de l’image est compensé afin de fournir une image nette et détaillée. Cochez la case pour activer ou désactiver la fonction WDR.
  • Seite 193: Paramètres Osd

    Norme vidéo Sélectionnez la norme vidéo en fonction de la fréquence de réseau disponible. 8.5.2 Paramètres OSD Ce menu vous permet de sélectionner le format de la date et de l’heure qui doit s’afficher dans l’image en temps réel. Afficher nom Cochez cette case si vous souhaitez afficher le nom de la caméra.
  • Seite 194: Masquage De La Zone De Confidentialité

    Couleur de police Le blanc, le noir et les couleurs assorties sont disponibles pour les superpositions de texte. Une police auto- adaptative change chaque chiffre de sa couleur en noir ou en blanc, selon que le fond est plus clair ou plus foncé.
  • Seite 195: Événements

    8.6 Événements 8.6.1 Détection de mouvement Paramètres de la gamme Activez la détection de mouvement en cochant la case « Activer la détection de mouvement ». La case « Activer analyse dynamique de mouvement » permet de marquer des déplacements dans l’aperçu et dans l’affichage en direct (marquage dynamique en fonction des mouvements).
  • Seite 196 être utilisés qu'en conjonction avec un NVR ABUS. 2. Sur le NVR ABUS, les enregistrements vidéo peuvent être affichés filtrés par personnes ou véhicules via le moniteur connecté (HDMI/VGA) dans le menu « Smart Search ». Les enregistrements de détection de mouvement autres que ceux des personnes et des...
  • Seite 197: Cover Detection

    Déclenchement de l'enregistrement cochez cette case pour effectuer un enregistrement par détection de mouvement sur la carte SD. Confirmez les réglages effectués en cliquant sur « Enregistrer ». 8.6.2 Cover Detection Cet élément de menu vous permet de configurer la caméra de manière à ce qu'elle déclenche une alarme de sabotage dès que l'objectif est couvert (Cover Detection).
  • Seite 198: Entrée D'alarme

    Méthode de liaison Définissez ici l'action qui doit avoir lieu lorsqu'un événement se produit. Liaison normale Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : alerte du NVR ou du CMS pour la poursuite du traitement (par ex.
  • Seite 199 Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : Si un événement est déclenché, le logiciel ABUS CMS peut en être informé. Cela peut être suivi, par exemple, d'une fenêtre pop-up d'images.
  • Seite 200: Sortie D'alarme

    8.6.4 Sortie d'alarme Vous avez ici la possibilité de configurer les deux sorties d’alarme. N° sortie d’alarme Sélectionnez ici la sortie d’alarme que vous souhaitez configurer. Délai Avec le réglage « Manuel », la sortie d'alarme n'est pas réinitialisée après un événement. Il faut ensuite le confirmer et le réinitialiser manuellement via le bouton «...
  • Seite 201: Exception

    8.6.5 Exception Les exceptions suivantes peuvent déclencher des événements : HDD plein : si la carte SD interne ou le lecteur NAS intégré est plein(e) Erreur HDD : erreur de la carte SD ou du lecteur NAS Réseau déconnecté : câble Ethernet débranché Conflit d’adresse IP Connexion non autorisée : une réaction peut être programmée suite à...
  • Seite 202: Détection Des Changements De Scène (Scene Change Detection)

    Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : Si un événement est déclenché, le logiciel ABUS CMS peut en être informé. Cela peut être suivi, par exemple, d'une fenêtre pop-up d'images.
  • Seite 203: Détection D'intrusion

    Télécharger vers FTP/Carte mémoire/NAS : Activez cette case à cocher pour télécharger des images individuelles vers un serveur FTP, la carte SD ou un lecteur NAS connecté pendant un événement. Sortie de déclenchement d'alarme Lorsqu'un événement est déclenché, les sorties d'alarme existantes sur la caméra peuvent être activées. Le comportement de la sortie d'alarme peut être réglé...
  • Seite 204 être utilisés qu'en conjonction avec un NVR ABUS. 4. Sur le NVR ABUS, les enregistrements vidéo peuvent être affichés filtrés par personnes ou véhicules via le moniteur connecté (HDMI/VGA) dans le menu « Smart Search ». Les enregistrements de détection de mouvement autres que ceux des personnes et des...
  • Seite 205: Tripwire

    Télécharger vers FTP/Carte mémoire/NAS : Activez cette case à cocher pour télécharger des images individuelles vers un serveur FTP, la carte SD ou un lecteur NAS connecté pendant un événement. Avertissement sonore : Cette fonction peut émettre des tonalités ou des supports sonores prédéfinis ou personnalisés.
  • Seite 206 être utilisés qu'en conjonction avec un NVR ABUS. 4. Sur le NVR ABUS, les enregistrements vidéo peuvent être affichés filtrés par personnes ou véhicules via le moniteur connecté (HDMI/VGA) dans le menu « Smart Search ». Les enregistrements de détection de mouvement autres que ceux des personnes et des...
  • Seite 207: Détection De L'entrée De La Gamme

    Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : Si un événement est déclenché, le logiciel ABUS CMS peut en être informé. Cela peut être suivi, par exemple, d'une fenêtre pop-up d'images.
  • Seite 208 être utilisés qu'en conjonction avec un NVR ABUS. 4. Sur le NVR ABUS, les enregistrements vidéo peuvent être affichés filtrés par personnes ou véhicules via le moniteur connecté (HDMI/VGA) dans le menu « Smart Search ». Les enregistrements de détection de mouvement autres que ceux des personnes et des...
  • Seite 209: Détection De La Sortie De La Gamme

    Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : Si un événement est déclenché, le logiciel ABUS CMS peut en être informé. Cela peut être suivi, par exemple, d'une fenêtre pop-up d'images.
  • Seite 210 être utilisés qu'en conjonction avec un NVR ABUS. 4. Sur le NVR ABUS, les enregistrements vidéo peuvent être affichés filtrés par personnes ou véhicules via le moniteur connecté (HDMI/VGA) dans le menu « Smart Search ». Les enregistrements de détection de mouvement autres que ceux des personnes et des...
  • Seite 211 Envoyer e-mail : activez cette case pour recevoir un e-mail de notification. Prévenez le centre de surveillance : Si un événement est déclenché, le logiciel ABUS CMS peut en être informé. Cela peut être suivi, par exemple, d'une fenêtre pop-up d'images.
  • Seite 212: Stockage

    8.7 Stockage 8.7.1 Programmation d’enregistrement Vous pouvez effectuer ici la configuration pour les enregistrements programmés ou déclenchés par événement afin de les enregistrer sur la carte SD. Après enregistrement Réglez ici la durée d’enregistrement des données image après un événement. Écraser Réglez ici si les clichés doivent être automatiquement écrasés lorsque la mémoire est pleine.
  • Seite 213: Capture / Image Unique

    Mvt et al. : enregistrement déclenché par un mouvement et par l’entrée d’alarme. La caméra filme uniquement si un mouvement est détecté et que l’entrée d’alarme se déclenche en même temps. Événement : Enregistrement de tous les événements intelligents (par exemple, Tripwire) Veuillez observer que l’entrée d’alarme n’est présente que dans certains modèles.
  • Seite 214: Gestion De La Mémoire

    Format Le format par défaut des images est JPEG. Résolution Réglez ici la résolution d’image. Qualité Sélectionnez la qualité des images enregistrées. Intervalle Réglez ici l’intervalle entre deux images enregistrées. 8.7.3 Gestion de la mémoire Vous pouvez ici formater la carte microSD utilisée et afficher les propriétés. En outre, les données sur le support de stockage peuvent être cryptées.
  • Seite 215: Maintenance Et Nettoyage

    9. Maintenance et nettoyage 11.1 Maintenance Contrôlez régulièrement la sécurité technique du produit par ex., l’état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire. La sécurité...
  • Seite 216: Données Techniques

    11. Données techniques Les caractéristiques techniques de chaque caméra sont disponibles sur www.abus.com via la recherche de produit. 12. Avis de licence Open Source Nous tenons également à souligner à ce stade que la caméra de surveillance réseau contient, entre autres,...
  • Seite 217 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* Bedieningshandleiding Versie 11/2021 Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!
  • Seite 218 ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit...
  • Seite 219: Verklaring Van Symbolen

    Verklaring van symbolen Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok. Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden. Dit symbool wijst op bijzondere tips en instructies over de bediening.
  • Seite 220 Voeding: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het stroomverbruik. Overbelasting Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok. Reiniging Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Het apparaat daarvoor loskoppelen van het stroomnet.
  • Seite 221 Beschrijving van het apparaat ................... 227 Beschrijving aansluitingen ....................227 Eerste inbedrijfstelling ....................... 228 6.1 De ABUS IP Installer gebruiken om camera's te zoeken ..........228 6.2 Toegang tot de netwerkcamera via een webbrowser ..........229 6.3. Algemene instructies voor gebruik van de instelpagina's........... 229 6.4 Installeer video-plugin ....................
  • Seite 222 8.3.5 Multicast ........................254 8.3.6 SNMP ........................254 8.3.7 FTP .......................... 255 8.3.8 E-mail ........................256 8.3.9 Toegang tot cloud / ABUS Link Station ..............257 8.3.10 HTTPS ........................258 8.3.11 QoS ........................258 8.3.12 802.1X ........................258 8.3.13 Integratieprotocol ....................259 8.3.14 Netwerkdienst ......................
  • Seite 223 8.6.3 Alarmingang ......................271 8.6.4 Alarmuitgang ......................273 8.6.5 Uitzondering ......................274 8.6.6 Akoestische alarmuitgang ..................274 8.6.7. Detectie van scènewijzigingen (Scene Change Detection) ........275 8.6.8 Intrusion Detection (inbraakdetectie) ............... 276 8.6.9 Tripwire ........................278 8.6.10 Zone-ingang detectie ..................... 280 8.6.11 Zone-uitgang detectie ....................
  • Seite 224: Beoogd Gebruik

    1. Beoogd gebruik Deze camera is bestemd voor videobewaking binnen en buiten (afhankelijk van het model) in combinatie met een opnameapparaat of een geschikt weergave-apparaat (bijvoorbeeld een pc). Elk ander gebruik dan hierboven beschreven kan leiden tot beschadiging van het product, en er zijn bovendien andere gevaren.
  • Seite 225: Kenmerken En Functies

    Kenmerken en functies Lens Alarmingang, Artikelnr. Model Resolutie WiFi Microfoon brandpuntsafstand alarmuitgang IPCB34511A Mini Tube 4 MPx 2.8 mm √ IPCB34511B Mini Tube 4 MPx 4.0 mm √ IPCB38511A Mini Tube 8 MPx 2.8 mm √ IPCB38511B Mini Tube 8 MPx 4.0 mm √...
  • Seite 226: Beschrijving Van Het Apparaat

    IP-camera verwijzen wij u naar de installatiegids, beschikbaar op www.abus.com Beschrijving aansluitingen oor meer informatie over de aansluitingen en de correcte installatie van de IP-camera verwijzen wij u naar de installatiegids, beschikbaar op www.abus.com...
  • Seite 227: Eerste Inbedrijfstelling

    Eerste inbedrijfstelling 6.1 De ABUS IP Installer gebruiken om camera's te zoeken Installeer en start de ABUS IP Installer. Deze kan worden gedownload van de ABUS-website www.abus.com voor het betreffende product. De IP-camera zou nu in de keuzelijst moeten verschijnen, eventueel nog niet met het bij het doelnetwerk passend IP-adres.
  • Seite 228: Toegang Tot De Netwerkcamera Via Een Webbrowser

    6.2 Toegang tot de netwerkcamera via een webbrowser Voer het IP-adres van de camera in de adresbalk van de browser in (in het geval van Internet Explorer, als de Fehler! Linkreferenz ungültig. http-poort is gewijzigd, moet ook het volgende worden ingevoerd „ “...
  • Seite 229: Toewijzing Van Het Eerste Wachtwoord

    Af fabriek is geen wachtwoord toegewezen. Bij het eerste gebruik van de camera moet een wachtwoord worden gekozen. Dit kan in de ABUS IP-Installer (knop "Activeren") of op de website worden gedaan. Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen: 8-16 tekens Geldende tekens: Cijfers, kleine letters, hoofdletters, speciale tekens ( !"#$%&()*+,-...
  • Seite 230: Startpagina (Loginpagina)

    6.6 Startpagina (loginpagina) Nadat u het IP-adres in de adresregel van de browser hebt ingevoerd en de pagina hebt geopend, verschijnt de startpagina.
  • Seite 231: Gebruikersaccounts En Wachtwoorden

     Zoeken naar één enkel beeld webbrowser) SD/NAS 6.8 Integratie van camera in ABUS NVR Om de camera in ABUS NVR te integreren heeft u de volgende gegevens nodig:  IP-adres / domeinnaam  Serverpoort (standaard 8000) ...
  • Seite 232: Integratie Van De Camera In Abus Cms

    6.10 Integratie van de camera in ABUS CMS De volgende gegevens zijn nodig voor de integratie van de camera in de ABUS CMS software:  IP-adres / domeinnaam  http-poort (standaard 80)  trsp-poort (standaard 554)  Gebruikersnaam: installer ...
  • Seite 233: Gebruikersfuncties

    7. Gebruikersfuncties Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen: Menubalk Live- Besturingsbalken 7.1 Menubalk Selecteer "Live beeld”, "Weergave", "Beeld" of "Configuratie" door op het betreffende tabblad te klikken. Knop Beschrijving Weergave van de actueel ingelogde gebruiker Afmelden van de gebruiker Live-weergave Livebeeld-weergave...
  • Seite 234: Livebeeldweergave

    7.2 Livebeeldweergave U kunt overschakelen naar de schermvullende weergave door te dubbelklikken. Linksonder in de besturingsbalk bevindt zich een knop voor het aanpassen van de weergaveformaat. Knop Beschrijving 4:3 weergave activeren 16:9 weergave inschakelen Originele grootte weergeven Weergave automatische aan browser aanpassen 7.3 Besturingsbalk Knop Beschrijving...
  • Seite 235: Weergeven/Afspelen

    7.4 Weergeven/Afspelen In dit menu kunnen opgenomen opnamen op de betreffende gegevensdrager of schijf worden gezocht en naar de PC worden gedownload (bijv. SD-kaart). Knop Beschrijving Afspelen stoppen Verlagen afspeelsnelheid Pauze Verhogen afspeelsnelheid Voorwaarts per beeld (frame) afspelen Individueel beeld opslaan op PC Videoclipfunctie Digitale zoom (ook tijdens het afspelen) Activeren van de luidspreker op de PC, incl.
  • Seite 236: Foto

    7.5 Foto In dit menu kunnen afzonderlijke beelden van de betreffende gegevensdrager of het betreffende station naar de PC worden gedownload (bijv. SD-kaart). Bestandstype: Selecteer het type gebeurtenis waaronder het beeld/frame is opgeslagen en waarnaar u wilt zoeken Begintijd / eindtijd: Afbakening van datum en tijd Zoeken: Zoeken starten...
  • Seite 238: Configuratie

    8. Configuratie 8.1 Lokale configuratie Onder het menupunt „Lokale configuratie“ kunt u instellingen voor de live-weergave, bestandpaden van de opname en momentopnames aanpassen. Live-weergave parameters Hier kunt u het protocoltype en de capaciteit voor de live-weergave van de camera instellen. Protocol TCP: Transmission Control Protocol: Verzendprotocol met bescherming tegen verzendfouten.
  • Seite 239 Beeldformaat Instelling in welk format de individuele beelden uit de live-weergave (knop Direct beeld) opgeslagen moet worden (JPEG, BMP). Bestandsinstellingen voor opname Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor gedownloade bestanden definiëren. Klik op “Opslaan” om de wijzigingen over te nemen. Opname - bestandsgrootte U kunt kiezen tussen 256 MB, 512 MB en 1 GB als bestandsgrootte voor de opnames en opgeslagen video's.
  • Seite 240: Systeem

    8.2 Systeem 8.2.1 Systeeminstellingen 8.2.1.1 Basisinformatie Basisinfo Apparaatnaam: Hier kunt u een apparaatnaam voor de camera invoeren. Klik op "Opslaan" om deze over te nemen. Model: Weergave van het modelnummer Serienummer: Weergave van het serienummer Firmwareversie: Weergave van de firmwareversie Cod.-versie: Weergave van de coderingsversie Aantal kanalen:...
  • Seite 241: Tijdinstellingen

    8.2.1.2 Tijdinstellingen Tijdzone Selectie van de tijdzone (GMT) Tijdinstellingsmethode Met behulp van het Network Time Protocol (NTP) is het mogelijk om de tijd van de camera te synchroniseren met een tijdserver. Activeer NTP om deze functie te gebruiken. Serveradres IP-serveradres van de NTP-server. NTP-poort Netwerk-poortnummer van de NTP-dienst (standaard: poort 123) NTP-vernieuwingsinterval...
  • Seite 242: Dst / Zomertijd

    Klik op "Opslaan" om de instellingen over te nemen 8.2.1.3 DST / zomertijd Zomertijd Zomertijd activeren Selecteer „Zomertijd“ om de systeemtijd automatisch aan de zomertijd aan te passen. Begintijd Leg het tijdstip voor de omstelling naar zomertijd vast. Eindtijd Leg het tijdstip voor omstelling naar wintertijd vast. Klik op "Opslaan"...
  • Seite 243: Vca-Resource

    8.2.1.5 VCA-resource De IP-camera kan in 2 verschillende modi worden gebruikt. Deze instelling heeft een directe invloed op bepaalde functies of menuweergaven in de browser. Smart-Event-Mode (standaard): In deze modus zijn slechts 2 videostreams beschikbaar (1. en 2. videostream). Dit is voldoende voor de meeste toepassingen. In het bijzonder zijn VCA-functies met objectdetectie (mens, voertuig) beschikbaar (bijv.
  • Seite 244: Onderhoud

    8.2.2 Onderhoud 8.2.2.1 Upgrades en onderhoud Herstarten Klik op “Opnieuw opstarten” om het apparaat opnieuw te starten. Standaard Herstellen Klik op “Herstellen” om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten. Standaard Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten. Conf.bestand imp.
  • Seite 245: Protocol

    Automatische herstart activeren / herstarttijd: Een automatische herstart is eens per week mogelijk. Om dit te doen, selecteert u de dag en het tijdstip. Klik op "Opslaan" om de instellingen over te nemen 8.2.2.2 Protocol In dit punt kan logboekinformatie van de camera worden weergegeven. Om de logboekinformatie op te slaan, moet een SD-kaart in de camera geïnstalleerd zijn.
  • Seite 246: Ip-Adresfilter

    RTSP Digest Algoritme: MD5 - cryptografische hashfunctie SHA256 - cryptografische hashfunctie met verbeterde beveiliging WEB-authenticatie: De authenticatiemechanismen "digest" en "basic" worden ondersteund. De "digest/basic" instelling biedt een grotere compatibiliteit met verschillende clients. WEB Digest Authenticatie: MD5 - cryptografische hashfunctie SHA256 - cryptografische hashfunctie met verbeterde beveiliging Klik op "Opslaan"...
  • Seite 247: Veiligheidsdienst

    8.2.3.3 Veiligheidsdienst SSH activeren Deze functie activeert de Telnet-poort en het Telnet-protocol. Blokkering voor illegale aanmelding activeren Als deze functie is geactiveerd, wordt de toegang tot de camera via de webinterface geblokkeerd als de verkeerde gebruikersnaam of het verkeerde wachtwoord wordt ingevoerd (3x ... 20x). 8.2.3.4 Geavanceerde beveiliging Besturingstijdoverschrijding activeren: Als er gedurende een bepaalde tijd (1 - 60 min., standaard 15...
  • Seite 248: Gebruiker Beheren

    8.2.4 Gebruiker beheren Bij dit menupunt kunt u gebruikers toevoegen, bewerken of verwijderen. Om een gebruiker toe te voegen resp. te bewerken, klikt u op “Toevoegen” resp. “Wijzigen”. Er verschijnt een nieuw venster met de gegevens en rechten. Gebruikersnaam Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd Gebruikerstype Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie.
  • Seite 249: Netwerk

    8.3 Netwerk 8.3.1 TCP/IP Om de camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd. NIC-instel. NIC-type Selecteer de instelling voor uw netwerkadapter. U heeft de keuze uit de volgende waarden: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup;...
  • Seite 250: Ddns

    In dit menu kan een dynamische domeinnaam worden geconfigureerd. De camera kan dan in het lokale netwerk met deze naam worden aangesproken. 8.3.2 DDNS DDNS activeren: Door aanvinken wordt de DDNS-functie geactiveerd. DDNS-type: Selecteer een serviceprovider voor de DDNS-service (standaard: ABUS-server)
  • Seite 251: Poort

    Serveradres: IP-adres van de dienstverlener (reeds ingevuld voor de optie ABUS-server) Domein: Geregistreerde hostnaam bij DDNS-serviceprovider (indien aanwezig) Poort: Poort voor service (indien aanwezig) Gebruikersnaam: Gebruikers-ID van de account bij de DDNS-dienstverlener (ABUS- servergebruiker) Wachtwoord: Wachtwoord van het account bij de DDNS-dienstverlener (ABUS-server accountwachtwoord) 8.3.3 Poort...
  • Seite 252: Nat

    Klik op "Opslaan" om de instellingen over te nemen 8.3.4 NAT UPnP activeren: Activering of deactivering van de UPnP-interface. Bij activering kan de camera bijvoorbeeld in een Windows-netwerkomgeving worden gevonden. Naam: Definitie van de naam voor de UPnP-interface (met deze naam verschijnt de camera bijvoorbeeld in de Windows-netwerkomgeving) Mapping poorttype Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.
  • Seite 253: Multicast

    IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen. Externe poort U kunt de poorten alleen handmatig wijzigen, als het “Mapping Port Type” in handmatig werd gewijzigd. Status Toont of de ingevoerde externe poort geldig resp. ongeldig is. Niet alle routers ondersteunen de functie UPnP-poortmapping (ook Auto UPnP genoemd).
  • Seite 254: Ftp

    Private-Key-wachtwoord: Wachtwoord verstrekken Overige SNMP Instellingen SNMP-poort: Netwerkpoort voor SNMP-dienst 8.3.7 FTP Om opgenomen video's of beelden op een FTP-server te uploaden, moeten volgende instellingen worden aangepast. Serveradres Voer hier het IP-adres van de FTP-server in Poort Voer hier het poortnummer van de FTP-server in. De standaardpoort voor de FTP-server is 21. Gebruikersnaam Gebruikersnaam van het account dat op de FTP-server is geconfigureerd Wachtwoord...
  • Seite 255: E-Mail

    Subdirectory Selecteer hier de naam voor de subdirectory. De map wordt in de hogere directory ingericht. U kunt kiezen tussen "Cameranaam gebr." of "Cameranr. gebr.". Beeldarchiveringsinterval Deze functie voorkomt dat er na verloop van tijd te veel beeldbestanden in één map worden opgeslagen. Het bestandssysteem van de server is misschien niet meer in staat om zo'n grote hoeveelheid bestanden te verwerken of weer te geven.
  • Seite 256: Toegang Tot Cloud / Abus Link Station

    Klik op "Opslaan" om de instellingen over te nemen 8.3.9 Toegang tot cloud / ABUS Link Station De ABUS Link Station-functie wordt gebruikt voor eenvoudige toegang op afstand tot het ABUS-apparaat via de Link Station APP (iOS / Android). Producten kunnen gemakkelijk via een QR-code worden ingesteld en vrijgegeven - zonder ingewikkelde configuraties in de router (geen port-forwarding nodig).
  • Seite 257: Https

    Push-functie in de ABUS Link Station APP Activeer de functie ABUS Link Station in de IP-camera IP-camera toevoegen aan ABUS Link Station-app via QR-code of 9-cijferig serienummeronderdeel Pushmeldingen inschakelen in APP (Meer/Functie-instellingen/Pushmeldingen) Activeer "Alarmmelding" in de individuele camera-instellingen in de Link Station-app.
  • Seite 258: Integratieprotocol

    Zet IEEE 802.1X aan: 802.1X-authenticatie activeren Protocol: Protocoltype EAP-MD5 (uitsluitend) EAPOL-versie: Extensible Authentification Protocol over LAN, keuze tussen versie 1 of 2 Gebruikersnaam: Voer de gebruikersnaam in Wachtwoord: Voer het wachtwoord in Bevestigen: Wachtwoordbevestiging 8.3.13 Integratieprotocol In dit menu kan het ONVIF-protocol (Open Network Video Interface) worden geactiveerd en geconfigureerd. Daartoe moet een onafhankelijke gebruiker worden aangemaakt die vervolgens het ONVIF-protocol kan gebruiken.
  • Seite 259: Video En Audio

    8.4 Video en audio 8.4.1 Videostream-instellingen Streamtype Selecteer het streamtype voor de camera. Selecteer “Main Stream (normaal)” voor opname en live-weergave met goede bandbreedte. Selecteer “Sub-Stream” voor live-weergave met beperkte bandbreedte. Er zijn in totaal 5 videostreams beschikbaar, maar het gebruik ervan is afhankelijk van de client. Videotype Dit type camera heeft geen audiofunctie.
  • Seite 260: Audio

    Max. bitrate De bitrate van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte. Videocodering Selecteer een standaard voor de videocodering, u hebt de keuze tussen H.264, H.265 en MJPEG.
  • Seite 261: Stream Extraction (Vca-Resource: Bewaking)

    8.4.5 Stream Extraction (VCA-resource: Bewaking) De 3e videostream kan worden bijgesneden tot een gewenste beeldsectie. Alleen dit gebied wordt dan uitgezonden. De maximale resolutie die kan worden ingesteld is 1920 x 1080 pixels. Als de resolutie lager is dan 1920 x 1080, kan de beeldsectie bovendien worden verschoven. Dit menu-item is alleen beschikbaar met de VCA-broninstelling "Bewaking".
  • Seite 262: Beeld

    8.5 Beeld 8.5.1 Weergave-instellingen Beeldaanpassing Helderheid Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100. Contrast Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100. Verzadiging Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100. Scherpte Instelling van de beeldscherpte.
  • Seite 263 Focus De camera stelt automatisch scherp na opnieuw opstarten of na gebruik van de zoomfunctie. De scherpstelling kan echter ook achteraf handmatig worden aangepast, dit gebeurt direct op de live view pagina. Dit handmatig ingestelde scherpstelpunt wordt vervolgens opnieuw ingesteld, zelfs nadat de camera opnieuw is opgestart, omdat de camera dit punt heeft opgeslagen.
  • Seite 264 Klik op het keuzevakje om de WDR-functie te activeren resp. te deactiveren. Zet het Wide Dynamic Level hoger om de WDR-functie te versterken. (High Light Compensation) Overbelichting aan de rand van heldere lichtbronnen wordt verminderd (bijv. koplampen van auto's). Een hoge drempelwaarde betekent een hoge reductie. Werkt alleen bij uitgeschakelde WDR.
  • Seite 265: Osd-Instellingen

    8.5.2 OSD-instellingen Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het live-beeld moet worden getoond. Naam weerg. Selecteer dit keuzevakje, als u de cameranaam wilt laten weergeven. Datum weerg. Selecteer dit keuzevakje, als u de datum in het camerabeeld wilt laten weergeven. Cameranaam Voer hier de cameranaam in die in het beeld moet worden getoond.
  • Seite 266: Privacy-Zonemaskering

    Deze functie kan worden gebruikt om de plaatsing van de tekstvelden en de tekst in de tekstvelden in te stellen. Marges links en rechts Stelt de afstanden tot de linker- en rechterrand in. Marges boven en onder Stelt de afstanden naar boven en naar beneden in. Klik op "Opslaan"...
  • Seite 267: Gebeurtenissen

    8.6 Gebeurtenissen 8.6.1 Bewegingsdetectie Bereikinstellingen Activeer bewegingsdetectie door het keuzevakje “Bewegingsdetectie activeren” te selecteren. Met het selectievakje „Dynamische bewegingsanalyse activeren” worden bewegingen grafisch in het preview- beeld en in het live-beeld gemarkeerd (dynamische markering afhankelijk van beweging). Modus Er zijn 2 verschillende modi beschikbaar voor het markeren van gebieden. Normaal: Max.
  • Seite 268 1. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR. 2. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search".
  • Seite 269: Cover Detection

    Opname triggeren Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen. Klik op "Opslaan" om de instellingen over te nemen 8.6.2 Cover Detection Met dit menupunt kunt u de camera zo instellen dat een sabotagealarm wordt geactiveerd zodra de lens wordt afgedekt (zogenaamde afdekdetectie).
  • Seite 270: Alarmingang

    Koppelingsmethode Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt. Normale koppeling E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Alarmering van de NVRs of de CMS voor de verdere verwerking (bijvoorbeeld opname op en NVR of weergave op volledig scherm bij alarm in CMS) Alarmuitgang triggeren...
  • Seite 271: Alarmtype

    E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS- software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up. Uploaden naar FTP/geheugenkaart/NAS:...
  • Seite 272: Alarmuitgang

    8.6.4 Alarmuitgang U kunt hier beide alarmuitgangen configureren. Alarmuitgang nr. Selecteer hier de alarmuitgang die u wilt configureren. Vertraging Bij de instelling "Manueel" wordt de alarmuitgang niet gereset na een gebeurtenis. Dit moet dan worden bevestigd en handmatig worden gereset via de knop "Handmatig alarm" door 2 keer te klikken. De normale actieve tijd van de uitgang na een gebeurtenis is 5 seconden.
  • Seite 273: Uitzondering

    8.6.5 Uitzondering De volgende uitzonderingen kunnen gebeurtenissen activeren: HDD vol: Als de interne SD-kaart of een verbonden en NAS-station vol is HDD fout: Fout van SD-kaart of het NAS-station Netwerk gescheiden: Ethernetkabel verwijderd IP-adresconflict Niet toegestane aanmelding: na een onjuiste aanmelding kan een reactie worden geprogrammeerd De volgende reacties kunnen worden geprogrammeerd: E-mail versturen Bewakingscentrum (NVR/CMS) informeren...
  • Seite 274: Detectie Van Scènewijzigingen (Scene Change Detection)

    Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt. Normale koppeling E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS- software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.
  • Seite 275: Intrusion Detection (Inbraakdetectie)

    Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf. Alarmuitgang triggeren Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang". Opname triggeren Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.
  • Seite 276 3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR. 4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search".
  • Seite 277: Tripwire

    Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf. Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.
  • Seite 278 3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR. 4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search".
  • Seite 279: Zone-Ingang Detectie

    E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS- software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up. Uploaden naar FTP/geheugenkaart/NAS:...
  • Seite 280 3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR. 4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search".
  • Seite 281: Zone-Uitgang Detectie

    E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS- software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up. Uploaden naar FTP/geheugenkaart/NAS:...
  • Seite 282 3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR. 4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search".
  • Seite 283 E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan. Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS- software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up. Uploaden naar FTP/geheugenkaart/NAS:...
  • Seite 284: Opslag

    8.7 Opslag 8.7.1 Opnameschema Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde opnames aanpassen om deze op de SD-kaart op te slaan. Post-record Stel hier de duur voor de opname van de beeldgegevens na de gebeurtenis in. Overschrijven Stel hier in of de opnames automatisch overschreven moeten worden als de geheugencapaciteit verbruikt is. Afgelopen tijd: Met deze functie is het mogelijk de opslagduur op de SD-kaart te beperken.
  • Seite 285: Opnemen / Enkel Beeld

    Bew. & alarm: Door beweging en alarmingang gestuurde opname. Camera neemt ofwel alleen op als beweging en de alarmingang tegelijkertijd geactiveerd worden. Gebeurtenis: Opname van alle smart-gebeurtenissen (bijv. Tripwire) Houd er rekening mee dat de alarmingang alleen in enkele modellen beschikbaar Om de wijzigingen over te nemen, selecteert u “OK”.
  • Seite 286: Geheugenbeheer

    Het formaat voor de beelden is als JPEG voorgeconfigureerd. Resolutie Stel hier de resolutie van het beeld in. Kwaliteit Stel de kwaliteit van de opgeslagen beelden in. Interval Stel hier de tijdsduur tussen twee opgeslagen beelden in. 8.7.3 Geheugenbeheer Hier heeft u de mogelijkheid om de gebruikte microSD-kaart te formatteren en de eigenschappen weer te geven.
  • Seite 287: Onderhoud En Reiniging

    9. Onderhoud en reiniging 11.1 Onderhoud Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als ...
  • Seite 288: Technische Gegevens

    11. Technische gegevens De technische gegevens van de individuele camera's zijn beschikbaar op www.abus.com via de productzoekfunctie. 12. Open Source licentie-informatie Wij willen er op dit punt ook op wijzen dat de netwerkbewakingscamera onder meer open-source-software bevat. Lees de informatie over de open-source-licentie die bij het product wordt meegeleverd.
  • Seite 289 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* betjeningsvejledning Version 11/2021 Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!
  • Seite 290 ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.
  • Seite 291: Vigtige Sikkerhedshenvisninger

    Symbolforklaring Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød. Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige anvisninger i betjeningsvejledningen, som ubetinget skal overholdes. Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen. Vigtige sikkerhedshenvisninger Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien.
  • Seite 292 Overbelastning Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød. Rengøring Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler. Udstyret skal i den forbindelse kobles fra nettet. Advarsler Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses! Overhold følgende henvisninger for at undgå...
  • Seite 293 6.7 Brugerkonti og kodeord ....................304 6.8 Integrering af kameraet i ABUS NVR ................304 6.9 Integration af kameraet i ABUS Link Station app ............304 6.10 Integrering af kameraet i ABUS CMS ............... 305 6.11 Bemærkninger vedr. installation ved brug af objektregistrering ........ 305 Brugerfunktioner ........................
  • Seite 294 8.3.5 Multicast ........................326 8.3.6 SNMP ........................326 8.3.7 FTP .......................... 327 8.3.8 E-mail ........................328 8.3.9 Cloud-adgang / ABUS Link Station ................329 8.3.10 HTTPS ........................330 8.3.11 QoS ........................330 8.3.12 802.1X ........................330 8.3.13 Integrationsprotokol ....................331 8.3.14 Netværkstjeneste ....................
  • Seite 295 8.6.3 Alarmindgang ......................343 8.6.4 Alarmudgang ......................345 8.6.5 Undtagelse ....................... 346 8.6.6 Akustisk udsendelse af alarm .................. 346 8.6.7 Registrering af sceneskift (Scene Change Detection) ..........347 8.6.8 Intrusion Detection ....................348 8.6.9 Tripwire ........................350 8.6.10 Registrering af områdeindgang ................352 8.6.11 Detektion af områdeudgang ...................
  • Seite 296: Korrekt Anvendelse

    1. Korrekt anvendelse Dette kamera anvendes til videoovervågning indendørs eller udendørs (afhængigt af modellen) i forbindelse med optagelsesudstyr eller visningsudstyr (f.eks. pc). Anden brug end den ovenfor beskrevne kan medføre beskadigelse af produktet. Desuden er der andre farer. Enhver anden anvendelse er ikke korrekt og medfører tab af garantien eller garantiydelsen.
  • Seite 297: Særlige Kendetegn Og Funktioner

    Særlige kendetegn og funktioner Objektiv Alarmindgang, Varenr. Konstruktion Opløsning WiFi Mikrofon brændvidde alarmudgang IPCB34511A Mini-tube 4 MPx 2,8 mm √ IPCB34511B Mini-tube 4 MPx 4,0 mm √ IPCB38511A Mini-tube 8 MPx 2,8 mm √ IPCB38511B Mini-tube 8 MPx 4,0 mm √...
  • Seite 298: Beskrivelse Af Udstyret

    Beskrivelse af udstyret For yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet henvises til installationsvejledningen, som findes på www.abus.com Beskrivelse af tilslutningerne For yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet henvises til installationsvejledningen, som findes på www.abus.com...
  • Seite 299: Første Idriftsættelse

    Første idriftsættelse 6.1 Anvendelse af ABUS IP-installer til kamerasøgning Installer og start ABUS IP Installer. Den kan downloades fra ABUS' hjemmeside www.abus.com for det pågældende produkt. IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket.
  • Seite 300: Adgang Til Netværkskameraet Via Webbrowser

    6.2 Adgang til netværkskameraet via webbrowser Tast kameraets IP-adresse ind i browserens adresselinje (i Internet Explorer skal der i tilfælde af en ændret Fehler! Linkreferenz ungültig. http-port yderligere indtastes " " foran IP-adressen. 6.3. Generelle henvisninger vedr. anvendelse af indstillingssider Funktionselement Beskrivelse Gem foretagne ændringer på...
  • Seite 301: Første Indtastning Af Kodeord

    Der er ikke tildelt noget kodeord fra fabrikkens side, dette skal tildeles ved første brug af kameraet. Dette kan ske via ABUS IP-installer (knap "Aktiver") eller via websiden. Et sikkert kodeord skal opfylde mindst følgende krav: 8-16 tegn Gyldige tegn: Tal, små...
  • Seite 302: Startside (Login-Side)

    6.6 Startside (login-side) Når du har indtastet IP-adressen i browserens adresselinje og åbnet siden, vises startsiden.
  • Seite 303: Brugerkonti Og Kodeord

    ændres af admin>  Afspilning SD/NAS (til adgang via  Enkeltbilledesøgning SD/NAS webbrowser) 6.8 Integrering af kameraet i ABUS NVR Følgende data kræves for at integrere kameraet i ABUS NVR:  IP-adresse / domænenavn  Server-port (standard 8000)  Brugernavn: installer ...
  • Seite 304: Integrering Af Kameraet I Abus Cms

    6.10 Integrering af kameraet i ABUS CMS Følgende data er nødvendige for at integrere kameraet i ABUS CMS-softwaren:  IP-adresse / domænenavn  http-port (standard 80)  rtsp-port (standard 554)  Brugernavn: installer  Kodeord: <Kodeord> (kan tildeles og ændres af installer) 6.11 Bemærkninger vedr.
  • Seite 305: Brugerfunktioner

    7. Brugerfunktioner Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder: Menubjælke Live-billedvisning Kontrollinjer 7.1 Menubjælke Klik for at vælge den ønskede mappe "Livevisning", "Afspilning", "Billede" eller "Konfiguration". Knap Beskrivelse Visning af den bruger, der er logget ind i øjeblikket Bruger-logout Livevisning Visning af livebilleder...
  • Seite 306: Live-Billedvisning

    7.2 Live-billedvisning Med et dobbeltklik kan du skifte til fuld skærmvisning. Nederst til venstre i kontrollinjen er der en knap til at justere visningsformatet. Knap Beskrivelse Aktivér 4:3-visning Aktiver 16:9-visning Vis i originalstørrelse Automatisk tilpasning af visning til browser 7.3 Kontrollinje Knap Beskrivelse Valg af videostream...
  • Seite 307: Afspilning

    7.4 Afspilning I denne menu kan du søge efter optagelser på det pågældende datamedium eller drev og downloade dem til pc'en (f.eks. SD-kort). Knap Beskrivelse Standser afspilning Reducer afspilningshastigheden Pause Forøg afspilningshastigheden Afspilning fremad billede for billede Gem et enkelt billede på pc Videoklip-funktion Digital zoom (også...
  • Seite 308: Billede

    7.5 Billede I denne menu kan du downloade enkeltbilleder på det pågældende datamedium eller drev og downloade dem til pc'en (f.eks. SD-kort). Filtype: Vælg den hændelsestype, der fik enkeltbilledet til at blive gemt, og som du ville søge efter Starttidspunkt / sluttidspunkt: Afgrænsning af dato og klokkeslæt Søg: Start søgning...
  • Seite 310: Konfiguration

    8. Konfiguration 8.1 Lokal konfiguration Under menupunktet "Lokal konfiguration" kan du indstille livevisning og filstier for optagelsen og momentoptagelserne. Parametre for livevisning Her kan du indstille protokoltype og kameraets livevisningseffekt. Protokol TCP: Transmission Control Protocol: Transmissionsprotokol med beskyttelse mod transmissionsfejl. Hvis der er en transmissionsfejl, sendes pakkerne igen. Hvis fejlfrekvensen er for høj, er denne protokol imidlertid ikke egnet til transmission i realtid.
  • Seite 311 Billedformat Indstilling af det format, som det enkelte billede fra livevisningen (knappen for øjeblikkeligt billede) skal gemmes i (JPEG, BMP). Optagelse-filindstillinger Her kan du definere filstørrelsen for optagelser, optagelsesstien og stien til downloadede filer. Klik på "Gem" for at gemme ændringerne. Optagelsernes filstørrelse Du kan vælge mellem 256 MB, 512 MB og 1 GB som filstørrelse for optagelser og hentede videoer.
  • Seite 312: System

    8.2 System 8.2.1 Systemindstillinger 8.2.1.1 Basisinformation Grundlæggende oplysninger Navn på udstyret: Her kan du tildele kameraet et udstyrsnavn. Klik på "Gem" for at gemme dette navn. Model: Visning af modelnummeret Serienr.: Visning af serienummeret Firmware-version: Visning af firmware-versionen Cod.-version: Visning af kodningsversionen Antal kanaler: Visning af antal kanaler Antal HDD'er/SD'er:...
  • Seite 313: Tidsindstillinger

    8.2.1.2 Tidsindstillinger Tidszone Valg af tidszone (GMT) Tidsindstillingsmetode Ved hjælp af Network Time Protocol (NTP) er det muligt at synkronisere kameraets tid med en tidsserver. Aktivér NTP for at bruge funktionen. Server-adresse IP-server-adressen til NTP-serveren. NTP-port Netværksportnummer til NTP-funktionen (standard: port 123) NTP-opdateringsinterval 1-10080 min.
  • Seite 314: Dst / Sommertid

    Gem de gennemførte indstillinger med "Gem" 8.2.1.3 DST / sommertid Sommertid Aktiver sommertid Vælg "Sommertid" for automatisk tilpasning af systemtiden til sommertid. Starttidspunkt Vælg tidspunktet for skift til sommertid. Sluttidspunkt Vælg tidspunktet for skift til vintertid. Gem de gennemførte indstillinger med "Gem" 8.2.1.4 RS-232 RS-232-grænseflade til serviceformål.
  • Seite 315: Vca-Ressource

    8.2.1.5 VCA-ressource IP-kameraet kan betjenes i 2 forskellige tilstande. Denne indstilling har direkte indflydelse på visse funktioner eller menuvisninger i browseren. Smart Event Mode (standard): I denne tilstand er kun 2 videostreams tilgængelige (1. og 2. videostream). Dette er tilstrækkeligt til de fleste anvendelser. Der findes især VCA-funktioner med objektregistrering (menneske, køretøj) (f.eks.
  • Seite 316: Vedligeholdelse

    8.2.2 Vedligeholdelse 8.2.2.1 Opgradering og vedligeholdelse Genstart Klik på "Genstart" for at genstarte udstyret. Standard Gendan Klik på "Gendan" for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene. Standard Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger. Import konfig. fil Konfig.-fil Vælg filsti for at importere en konfigurationsfil.
  • Seite 317: Protokol

    Gem de gennemførte indstillinger med "Gem" 8.2.2.2 Protokol I dette punkt kan der vises log-informationer om kameraet. Der skal være installeret et SD-kort i kameraet for at gemme log-informationer. 8.2.2.3 Protokol for sikkerheds-audit Denne log viser flere oplysninger om klienternes adgang til kameraet. Denne liste kan eksporteres som en Excel-fil.
  • Seite 318: Ip Adressefilter

    WEB-godkendelse: Autentificeringsmekanismerne "digest" og "basic" understøttes. Indstillingen "digest/basic" giver større kompatibilitet med forskellige klienter. WEB Digest-autentificering: MD5 – kryptografisk hashfunktion SHA256 – sikkerhedsforbedret kryptografisk hashfunktion Gem de gennemførte indstillinger med "Gem" 8.2.3.2 IP adressefilter Aktivér IP-adressefilter Ved at sætte fluebenet aktiveres filterfunktionen. IP-adressefiltertype Tilladt: IP-adresserne, der er defineret nedenfor, accepteres til adgang til kameraet.
  • Seite 319: Sikkerhedstjeneste

    8.2.3.3. Sikkerhedstjeneste Aktivér SSH Denne funktion aktiverer Telnet-porten og Telnet-protokollen. Aktivér spærring af illegal login Hvis denne funktion er aktiveret, blokeres kameraadgangen via webinterface, hvis der indtastes et forkert brugernavn eller en forkert adgangskode (3x ... 20x). 8.2.3.4 Udvidet sikkerhed Aktiver kontrol-timeout: Hvis der ikke er nogen aktiv betjening af kameraet via webinterfacet i et bestemt tidsrum (1 - 60 min., standard 15...
  • Seite 320: Administrer Bruger

    8.2.4 Administrer bruger Under dette menupunkt kan du tilføje, ændre eller slette brugere. For at tilføje eller ændre en bruger klikker du på "Tilføj" eller "Ændring". Herefter vises et nye vindue med data og rettigheder. Brugernavn Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet Brugertype Vælg her en individuel brugertype for bruger-id.
  • Seite 321: Netværk

    8.3 Netværk 8.3.1 TCP/IP For at kunne betjene kameraet via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt. NIC-indstill. NIC-type Vælg indstillingen for din netværksadapter. Du kan vælge mellem følgende værdier: 10M half-dup; 10M full-dup; 100M half-dup; 100M full-dup; 10M/100M/1000M auto DHCP Hvis en DHCP-server står til rådighed, klikker du på...
  • Seite 322: Ddns

    Et dynamisk domænenavn kan konfigureres i dette menupunkt. Kameraet kan derefter aktiveres i det lokale netværk via dette navn. 8.3.2 DDNS Aktivér DDNS: Ved at sætte fluebenet aktiveres DDNS-funktionen. DDNS-type: Vælg en serviceudbyder til DDNS-tjenesten (standard: ABUS-server) Serveradresse: Serviceudbyderens IP-adresse (allerede udfyldt for ABUS-serverindstillingen)
  • Seite 323: Port

    Port: Tjenestens port (hvis tilstede) Brugernavn: Bruger-ID for kontoen hos DDNS-serviceudbyderen (ABUS-serverbruger) Kodeord: Kodeord til kontoen hos DDNS-serviceudbyderen (kodeord til ABUS- serverkontoen) 8.3.3 Port Hvis du ønsker ekstern adgang til kameraet, skal følgende porte konfigureres. HTTP-port Standardporten til HTTP-overførsel hedder 80. Alternativt kan denne port have en værdi i området 1024~65535.
  • Seite 324: Nat

    Gem de gennemførte indstillinger med "Gem" 8.3.4 NAT Aktivér UPnP: Aktivering og deaktivering af UPnP-interface. Ved aktivering kan kameraet findes i f.eks. Windows-netværksomgivelserne. Navn: Definition af navnet på UPnP-interfacet (med dette navn vises kameraet f.eks. i Windows-netværksomgivelserne) Mapping Port Type Vælg her, om portvideresendelse skal ske automatisk eller manuelt.
  • Seite 325: Multicast

    Standardporten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området mellem 1025~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang. Ekstern port Du kan kun ændre på...
  • Seite 326: Ftp

    Private-key-kodeord: Tildeling af kodeord Øvrige indstillinger for SNMP Indstillinger SNMP Port: Netværksport til SNMP-servicen 8.3.7 FTP For at kunne uploade registrerede videoer eller billeder til en FTP-server skal følgende indstillinger foretages. Server-adresse Indtast FTP-serverens IP-adresse her Port Indtast FTP-serverens portnummer her. Standardporten til FTP-serveren er 21. Brugernavn Brugernavn for kontoen, som blev konfigureret i FTP-serveren Kodeord...
  • Seite 327: E-Mail

    Vælg navn til den underordnede mappe her. Mappen oprettes i den overordnede mappe, og du kan vælge mellem "Brug kameranavn" og "Brug kameranummer". Interval for arkivering af billeder Denne funktion forhindrer, at der med tiden gemmes for mange billedfiler i en mappe. Serverens filsystem er muligvis ikke længere i stand til at behandle eller vise så...
  • Seite 328: Cloud-Adgang / Abus Link Station

    Gem de gennemførte indstillinger med "Gem" 8.3.9 Cloud-adgang / ABUS Link Station Funktionen ABUS Link Station bruges til nem fjernadgang til ABUS enheden via Link Station appen (iOS / Android). Produkter kan nemt opsættes og frigives via QR-kode – uden komplicerede konfigurationer i routeren (ingen port forwarding nødvendig).
  • Seite 329: Https

    Push-funktion i ABUS Link Station appen Aktivér funktionen ABUS Link Station i IP-kameraet Tilføj IP-kamera til ABUS Link Station appen via QR-kode eller 9-cifret serienummerdel Aktivér push-meddelelse i appen (Flere/funktionsindstillinger/push-meddelelse) Aktivér "Alarmmeddelelse" i de individuelle kameraindstillinger i Link Station appen.
  • Seite 330: Integrationsprotokol

    Aktivér IEEE 802.1x: Aktivér 802.1X-bekræftelse Protokol: Protokoltype EAP-MD5 (udelukkende) EAPOL-version: Extensible Authentification Protocol over LAN, vælg mellem version 1 eller 2 Brugernavn: Indtast brugernavnet Kodeord: Indtast kodeordet Bekræft: Bekræftelse af kodeord 8.3.13 Integrationsprotokol I denne menu kan ONVIF-protokollen (Open Network Video Interface) aktiveres og konfigureres. Til dette formål skal der oprettes en uafhængig bruger, som derefter kan bruge ONVIF-protokollen.
  • Seite 331: Video & Audio

    8.4 Video & audio 8.4.1 Indstillinger for videostream Stream-type Vælg stream-type for kameraet. Vælg "Main Stream (normal)" til optagelse og livevisning med god båndbredde. Vælg "Sub-Stream" til livevisning med begrænset båndbredde. Der er i alt 5 videostreams til rådighed, men brugen af dem afhænger af klienten. Videotype Denne type kamera har ikke en lydfunktion.
  • Seite 332: Lyd

    Maks. bitrate Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde. Indkodning af video Vælg en standard for videokodning, du kan vælge mellem H.264, H.265 og MJPEG. Profil Vælg en profil her.
  • Seite 333: Stream Extraktion (Vca-Ressource: Overvågning)

    8.4.5 Stream extraktion (VCA-ressource: overvågning) Det 3. Videostream kan beskæres til et ønsket billedudsnit. Kun dette område overføres derefter. Den maksimale opløsning, der kan indstilles, er 1920 x 1080 pixels. Hvis opløsningen er lavere end 1920 x 1080, kan billedudsnittet også forskydes. Dette menupunkt er kun tilgængeligt med VCA-ressourceindstillingen "Overvågning".
  • Seite 334: Billede

    8.5 Billede 8.5.1 Indstillinger for visning Billedjustering Lysstyrke Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100. Kontrast Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100. Mætning Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100. Skarphed Indstilling af billedets skarphed.
  • Seite 335 Fokus Kameraet fokuserer automatisk efter genstart eller efter brug af zoomfunktionen. Fokus kan dog også justeres manuelt bagefter, hvilket gøres direkte på livevisnings-siden. Dette manuelt indstillede fokuspunkt indstilles derefter igen, selv efter at kameraet er genstartet, fordi kameraet har gemt dette punkt.
  • Seite 336 Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen. (High Light Compensation) overeksponering i kanten fra skarpe lyskilder reduceres (f.eks. forlygter fra biler). En høj tærskelværdi betyder høj reduktion. Funktion kun ved deaktiveret WDR. Hvidbalance Vælg her de belysningsomgivelser, som kameraet er installeret i. Du kan vælge følgende optioner: "Manuel", "AWB1".
  • Seite 337: Osd-Indstillinger

    8.5.2 OSD-indstillinger Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i livebilledet. Vis navn Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet. Vis dato Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet. Kameranavn Her angiver du det kameranavn, der skal vises i billedet.
  • Seite 338: Privatzone-Maskering

    Kanter til venstre og højre Indstil afstandene til venstre og højre kant. Kanter øverst og nederst Indstil afstandene opad og nedad. Gem de gennemførte indstillinger med "Gem" 8.5.3 Privatzone-maskering Ved hjælp af privatzoner kan du afskærme visse områder i livevisningen for at forhindre, at disse områder hverken optages eller kan ses på...
  • Seite 339: Hændelser

    8.6 Hændelser 8.6.1 Bevægelsesregistrering Områdeindstillinger Aktivér bevægelsesregistrering ved at klikke på kontrolboksen "Aktivér bevægelsesregistrering". Med kontrolboksen "Aktivér dynamisk analyse for bevægelse" markeres bevægelser grafisk i preview-billedet og i livebilledet (dynamisk markering afhængigt af bevægelse). Tilstand Der er 2 forskellige tilstande til rådighed til markering af områder. Normal: Maks.
  • Seite 340 1. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse optagelser kan kun bruges i forbindelse med en ABUS NVR. 2. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som...
  • Seite 341: Cover Detection

    Aktivér for at optage bevægelsesregistrering på SD-kort. Gem de gennemførte indstillinger med "Gem" 8.6.2 Cover Detection Under dette menupunkt kan kameraet konfigureres, så en sabotagealarm udløses, når objektivet dækkes til (såkaldt cover detection). Områdeindstillinger Aktivér sabotagealarmen ved at klikke på kontrolboksen "Aktivér sabotagealarm". For at vælge et område klikker du på...
  • Seite 342: Alarmindgang

    Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Alarmering af NVR og CMS til videre behandling (f.eks. optagelse på...
  • Seite 343 Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse.
  • Seite 344: Alarmudgang

    8.6.4 Alarmudgang Her har du mulighed for at konfigurere begge alarmudgange. Alarmudgang nr. Vælg den alarmudgang, som du ønsker at konfigurere. Forsinkelse Med indstillingen "Manuel" nulstilles alarmudgangen ikke efter en hændelse. Dette skal derefter bekræftes og nulstilles manuelt via knappen "Manuel alarm" ved at klikke to gange. Den normale aktive tid for udgangen efter en hændelse er 5 sekunder.
  • Seite 345: Undtagelse

    8.6.5 Undtagelse Følgende undtagelser kan udløse hændelser: HDD fuld: Hvis det interne SD-kort eller en integreret NAS-harddisk er fuld HDD-fejl: Fejl på SD-kort eller NAS-drev Netværk afbrudt: Ethernetkabel fjernet IP-adressekonflikt Ikke tilladt login: Efter en forkert login kan der programmeres en reaktion Følgende reaktioner kan programmeres: Send e-mail Informer overvågningscentret (NVR/CMS)
  • Seite 346: Registrering Af Sceneskift (Scene Change Detection)

    Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up.
  • Seite 347: Intrusion Detection

    Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på...
  • Seite 348 Andre objekter udløser ikke en optagelse på SD-kortet. 2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).
  • Seite 349: Tripwire

    Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på...
  • Seite 350 Andre objekter udløser ikke en optagelse på SD-kortet. 2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).
  • Seite 351: Registrering Af Områdeindgang

    Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på...
  • Seite 352 Andre objekter udløser ikke en optagelse på SD-kortet. 2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).
  • Seite 353: Detektion Af Områdeudgang

    Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort. 8.6.11 Detektion af områdeudgang Funktionen registrerer, når et objekt kommer ind i et markeret område og udløser straks en hændelse. Preview-video: Her kan du konfigurere det område, der skal overvåges Maks.
  • Seite 354 SD-kort kun optagelser af registrerede personer eller køretøjer. Andre objekter udløser ikke en optagelse på SD-kortet. 2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).
  • Seite 355 Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse.
  • Seite 356: Lagring

    8.7 Lagring 8.7.1 Optagelsestidsplan Her kan du konfigurere tids- og hændelsesstyrede optagelser for at gemme dem på SD-kortet. Efter-optagelse Her indstiller du varigheden af optagelsen af billeddata efter en hændelse. Overskrivning Her indstiller du, om optagelserne automatisk skal overskrives, når disken er fuld. Forløbet tid: Med denne funktion er det muligt at begrænse lagringstiden på...
  • Seite 357: Registrering / Enkeltbillede

    Bev. & Alarm: Bevægelsesstyret og alarmindgangsstyret optagelse. Kameraet optager kun, når bevægelse og alarmindgangen udløses samtidigt. Hændelse: Registrering af alle smart-hændelser (f.eks. tripwire) Vær opmærksom på, at alarmindgangen kun findes i visse modeller. For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd". 8.7.2 Registrering / enkeltbillede Her kan du konfigurere tids- og hændelsesudløste snapshots for at uploade dem til en FTP-server.
  • Seite 358: Hukommelsesadministration

    Opløsning Indstil billedets opløsning her. Kvalitet Vælg kvaliteten for de gemte billeder. Interval Indstil tidsperioden mellem to gemte billeder her. 8.7.3 Hukommelsesadministration Her har du mulighed for at formatere det indsatte microSD-kort og vise egenskaberne. Desuden kan dataene på lagringsmediet krypteres. Der kan også foretages en procentvis fordeling af lagerpladsen for videodata og enkeltbilleder.
  • Seite 359: Vedligeholdelse Og Rengøring

    9. Vedligeholdelse og rengøring 11.1 Vedligeholdelse Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det kan antages, at sikker drift ikke længere er mulig, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis ...
  • Seite 360: Tekniske Data

    11. Tekniske data De tekniske data for de enkelte kameraer kan findes på www.abus.com via produktsøgningen. 12. Bemærkninger til open source-licenser Vi gør også her opmærksom på, at netværkovervågningskameraet bl.a. indeholder open source-softwaren. Læs venligst de oplysninger om open source-licensen, der er vedlagt produktet.
  • Seite 361 IPCB34* / IPCB44* / IPCB54* / IPCB64* / IPCB74* / IPCS34* / IPCS54* / IPCS64* e per l’uso Versione 11/2021 Istruzioni per l'uso originali in lingua tedesca. Conservarle per consultazioni future.
  • Seite 362 La preghiamo di comunicarcele per iscritto all’indirizzo riportato sul retro del manuale. ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare modifiche al prodotto e alle istruzioni per l’uso senza previa comunicazione.
  • Seite 363: Spiegazione Dei Simboli

    Spiegazione dei simboli Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche. Il punto esclamativo all’interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l’uso che è necessario osservare. Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.
  • Seite 364 Alimentazione elettrica: Per l'alimentazione di tensione e il consumo di corrente prestare attenzione ai dati indicati sulla targhetta. Sovraccarico Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche. Pulizia Pulire il dispositivo solo con un panno umido, senza detergenti aggressivi. Scollegare l'apparecchio dalla rete elettrica.
  • Seite 365 Descrizione dei collegamenti .................... 371 Prima messa in funzione ....................372 6.1 Utilizzo di ABUS IP Installer per la ricerca delle telecamere ........372 6.2 Accesso alla telecamera di rete tramite browser web ..........373 6.3. Avvertenze generali sull’utilizzo delle pagine di impostazione ........373 6.4 Installazione del plug-in video ..................
  • Seite 366 8.3.5 Multicast ........................398 8.3.6 SNMP ........................398 8.3.7 FTP .......................... 399 8.3.8 E-mail ........................400 8.3.9 Accesso a cloud/ABUS Link Station ................ 401 8.3.10 HTTPS ........................402 8.3.11 QoS ........................402 8.3.12 802.1X ........................403 8.3.13 Protocollo di integrazione ..................403 8.3.14 Servizio di rete .......................
  • Seite 367 8.6.3 Ingresso allarme ....................... 416 8.6.4 Uscita allarme ......................418 8.6.5 Eccezioni ........................419 8.6.6 Uscita allarme acustico .................... 419 8.6.7 Rilevamento modifiche di scena (Scene Change Detection) ........420 8.6.8 Intrusion Detection ....................421 8.6.9 Tripwire ........................423 8.6.10 Rilevamento dell'ingresso area ................425 8.6.11 Rilevamento dell'uscita area ..................
  • Seite 368: Conformità D'uso

    1. Conformità d’uso Questa telecamera è predisposta alla videosorveglianza di ambienti interni ed esterni (a seconda del modello) in combinazione a un dispositivo di registrazione o a un adeguato dispositivo di visualizzazione (ad esempio un PC). Un impiego diverso da quello descritto sopra può provocare il danneggiamento del prodotto e ulteriori pericoli.
  • Seite 369: Caratteristiche E Funzioni

    Caratteristiche e funzioni Distanza Ingresso allarme, N. articolo Struttura Risoluzione WiFi Microfono focale uscita allarme IPCB34511A Mini Tube 4 MPx 2.8 mm √ IPCB34511B Mini Tube 4 MPx 4.0 mm √ IPCB38511A Mini Tube 8 MPx 2.8 mm √ IPCB38511B Mini Tube 8 MPx 4.0 mm...
  • Seite 370: Descrizione Dell'apparecchio

    Descrizione dell'apparecchio Per ulteriori informazioni sui collegamenti e sulla corretta installazione della telecamera IP, consultare la guida all'installazione, disponibile all'indirizzo www.abus.com Descrizione dei collegamenti Per ulteriori informazioni sui collegamenti e sulla corretta installazione della telecamera IP, consultare la guida all'installazione, disponibile all'indirizzo...
  • Seite 371: Prima Messa In Funzione

    Prima messa in funzione 6.1 Utilizzo di ABUS IP Installer per la ricerca delle telecamere Installare e avviare ABUS IP Installer. Questo è disponibile sulla pagina Web ABUS www.abus.com rispettivo prodotto. Ora la telecamera IP dovrebbe apparire nell’elenco di selezione, eventualmente ancora con l’indirizzo IP non conforme alla rete di destinazione.
  • Seite 372: Accesso Alla Telecamera Di Rete Tramite Browser Web

    6.2 Accesso alla telecamera di rete tramite browser web Inserire l'indirizzo IP della telecamera nella barra degli indirizzi del browser (su Internet Explorer è necessario Fehler! Linkreferenz ungültig. aggiungere " " davanti all’indirizzo IP qualora la porta http sia stata modificata).
  • Seite 373: Impostazione Della Prima Password

    Le impostazioni di fabbrica non prevedono alcuna password predefinita, questa deve essere inserita al primo utilizzo della telecamera. Dovrà però essere inserita al primo utilizzo della telecamera, tramite l'IP Installer ABUS (pulsante "Attiva") o tramite il sito web. Una password sicura deve soddisfare i seguenti requisiti: 8-16 caratteri Caratteri validi: Numeri, lettere minuscole, lettere maiuscole, simboli (!"#$%&()*+,-...
  • Seite 374: Pagina Iniziale (Pagina Di Accesso)

    6.6 Pagina iniziale (pagina di accesso) Dopo aver inserito l'indirizzo IP nella barra degli indirizzi del browser e aver aperto la pagina, appare la pagina iniziale.
  • Seite 375: Account Utente E Password

     Ricerca fotogramma SD/NAS tramite browser web) 6.8 Collegamento della telecamera a un NVR ABUS Per collegare la telecamera a un NVR ABUS sono necessari i seguenti dati:  Indirizzo IP/Nome dominio  Porta server (Standard 8000)  Nome utente: installer ...
  • Seite 376: Integrazione Della Telecamera In Abus Cms

    6.10 Integrazione della telecamera in ABUS CMS I dati seguenti sono necessari per integrare la telecamera nel software ABUS CMS:  Indirizzo IP/Nome dominio  Porta http (Standard 80)  Porta rtsp (Standard 554)  Nome utente: installer  Password: <password> (assegnata e modificabile tramite installer) 6.11 Note sull'installazione per l’utilizzo del rilevamento degli oggetti...
  • Seite 377: Funzioni Utente

    7. Funzioni utente Aprire la pagina iniziale della telecamera di rete. La pagina è suddivisa nelle seguenti aree principali: Barra dei menu Visualizzazione di Barre di controllo 7.1 Barra dei menu Cliccando sulla scheda corrispondente, selezionare la voce "Visualizzazione live", “Riproduzione”, "Immagine"...
  • Seite 378: Visualizzazione Delle Immagini Live

    7.2 Visualizzazione delle immagini live Cliccando due volte è possibile passare alla visualizzazione a immagine intera. Nella barra di controllo in basso a sinistra si trova un pulsante per regolare il formato di visualizzazione. Pulsante Descrizione Visualizzazione su schermo 4:3 Attivazione visualizzazione 16:9 Visualizzazione nelle dimensioni originali Adattamento automatico della vista in base alla finestra...
  • Seite 379: Riproduzione

    7.4 Riproduzione In questo menu è possibile effettuare una ricerca delle riprese registrate sul supporto di archiviazione o sull'unità locale corrispondente e scaricarle su PC (ad es., la scheda SD). Pulsante Descrizione Arresti della riproduzione Riduzione della velocità di riproduzione Pausa Aumento della velocità...
  • Seite 380: Immagine

    7.5 Immagine In questo menu è possibile scaricare i fotogrammi dal supporto di archiviazione o dall'unità locale corrispondente su PC (ad es. la scheda SD). Tipo di file: selezionare il tipo di evento che ha causato il salvataggio del fotogramma e che si vuole cercare Ora di inizio/ora di fine: Delimitazione data e ora Cerca:...
  • Seite 382: Configurazione

    8. Configurazione 8.1 Configurazione locale Alla voce di menu “Configurazione locale” è possibile effettuare le impostazioni per la vista live, il percorso dei file di registrazione e delle istantanee. Parametri della visualizzazione live Qui è possibile impostare il tipo di protocollo e le prestazioni di visualizzazione live della telecamera. Protocollo TCP: Protocollo di controllo della trasmissione: Protocollo di trasmissione con protezione contro...
  • Seite 383 Formato immagine Impostazione per determinare in quale formato salvare l'immagine singola dalla visualizzazione live (pulsante Immagine istantanea) (JPEG, BMP). Impostazioni dei file di registrazione Qui è possibile definire le dimensioni dei file per la registrazione, il percorso di registrazione e il percorso dei file scaricati.
  • Seite 384: Sistema

    8.2 Sistema 8.2.1 Impostazioni del sistema 8.2.1.1 Informazioni di base Informazioni base Nome dell'apparecchio: Qui è possibile assegnare un nome alla telecamera. Cliccare su “Salva” per acquisire il nome. Modello: Visualizzazione del codice modello Numero di serie: Visualizzazione del numero di serie Versione firmware: Visualizzazione della versione del firmware Versione codifica:...
  • Seite 385: Impostazioni Ora

    8.2.1.2 Impostazioni ora Fuso orario Selezione del fuso orario (GMT) Metodo di impostazione dell’ora Con l’ausilio del protocollo NTP (Network Time Protocol) è possibile sincronizzare l’ora della telecamera con un server temporale. Attivare il protocollo NTP per utilizzare la funzione. Indirizzo del server Indirizzo IP del server NTP.
  • Seite 386: Dst / Ora Legale

    Acquisire le impostazioni effettuate cliccando su “Salva” 8.2.1.3 DST / Ora legale Ora legale Attivare l'ora legale Selezionare “Ora legale” per adattare automaticamente l’ora del sistema all’ora legale. Ora di inizio Stabilire la data per il passaggio all’ora legale. Ora di fine Stabilire la data per il passaggio all’ora solare.
  • Seite 387: Risorsa Vca

    8.2.1.5 Risorsa VCA La telecamera IP può essere utilizzata in 2 modi diversi. Questa impostazione influenza direttamente alcune funzioni o visualizzazioni di menu nel browser. Modalità evento smart (standard): in questa modalità, sono disponibili solo 2 streaming video (1° e 2° streaming video).
  • Seite 388: Manutenzione

    8.2.2 Manutenzione 8.2.2.1 Aggiornamento e manutenzione Riavvio Cliccare su “Riavvio” per riavviare l'apparecchio. Standard Reset Cliccare su “Reset” per ripristinare tutti i parametri alle impostazioni standard, ad esclusione dei parametri IP. Standard Selezionare questa voce per ripristinare tutti i parametri alle impostazioni standard. Imp.
  • Seite 389: Protocollo

    Acquisire le impostazioni effettuate cliccando su “Salva” 8.2.2.2 Protocollo A questa voce vengono mostrate le informazioni log della telecamera. Per salvare le informazioni log è necessario installare una scheda SD nella telecamera. 8.2.2.3 Protocollo di verifica della sicurezza Questo protocollo mostra maggiori dettagli sugli accessi dei client alla telecamera. Questo elenco può essere esportato come file Excel.
  • Seite 390: Filtro Indirizzi Ip

    Autenticazione WEB: I meccanismi di autenticazione "digest" e "basic" sono supportati. L'impostazione "digest/basic" offre una maggiore compatibilità con diversi client. Autenticazione WEB Digest: MD5 - funzione di hash crittografica SHA256 - funzione di hash crittografica potenziata per la sicurezza Acquisire le impostazioni effettuate cliccando su “Salva” 8.2.3.2 Filtro indirizzi IP Abilita il filtro indirizzi IP La funzione di filtro viene attivata inserendo il segno di spunta.
  • Seite 391: Servizio Di Sicurezza

    8.2.3.3 Servizio di sicurezza Attivazione SSH Questa funzione attiva la porta Telnet e il protocollo Telnet. Attivazione del blocco per login illegali Attivando questa funzione, l'accesso alla telecamera tramite l'interfaccia web viene bloccato se viene inserito un nome utente o una password errati (3x ... 20x). 8.2.3.4 Sicurezza avanzata Attivare il timeout di controllo: se non si riesce a controllare la telecamera tramite l'interfaccia...
  • Seite 392: Gestione Degli Utenti

    8.2.4 Gestione degli utenti A questa voce di menu è possibile aggiungere, modificare o cancellare utenti. Per aggiungere o modificare un utente, cliccare su “Aggiungi” o su “Modifica”. Viene visualizzata una nuova finestra con i dati e le autorizzazioni. Nome utente Assegnare qui il nome utente che deve essere inserito per effettuare l’accesso alla telecamera Tipo utente Selezionare qui un tipo di utente personalizzato per l’identificazione dell’utente.
  • Seite 393: Rete

    8.3 Rete 8.3.1 TCP/IP Per utilizzare la telecamera in rete è necessario configurare correttamente le impostazioni TCP/IP. Impostazioni NIC Tipo NIC Selezionare l'impostazione per l'adattatore di rete. È possibile scegliere tra i seguenti valori: 10M half-dup; 10M full-dup; 100M half-dup; 100M full-dup;...
  • Seite 394: Ddns

    Un nome di dominio dinamico può essere configurato in questa voce di menu. La telecamera può quindi accedere alla rete locale con questo nome. 8.3.2 DDNS Abilita DDNS: mettendo il segno di spunta si attiva la funzione DDNS. Tipo di servizio DDNS: selezionare un provider per il servizio DDNS (standard: server ABUS)
  • Seite 395: Porte

    Indirizzo server: indirizzo IP del provider del servizio (già compilato per l'opzione server ABUS) Dominio: nome host registrato con il provider del servizio DDNS (se presente) Porta: porta del servizio (se presente) Nome utente: identificativo dell’utente dell'account per il provider del servizio DDNS (utente del...
  • Seite 396: Nat

    Acquisire le impostazioni effettuate cliccando su “Salva” 8.3.4 NAT Abilita UPnP: attivazione e disattivazione dell’interfaccia UPnP. All'attivazione la telecamera è localizzabile nell'ambiente di rete Windows. Nome: definizione del nome per l'interfaccia UPnP (è il nome con cui viene mostrata la telecamera ad es.
  • Seite 397: Multicast

    La porta standard per la trasmissione del protocollo SDK è 8000. Porta di comunicazione per dati interni. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta SDK.
  • Seite 398: Ftp

    Autenticazione password: assegnare password Algoritmo a chiave privata: Scegliere algoritmo di crittografia: DES, AES Password a chiave privata: assegnare password SNMP Altre Impostazioni Porta SNMP: porta di rete per il servizio SNMP 8.3.7 FTP Per caricare video o immagini registrate su un server FTP sono necessarie le seguenti impostazioni. Indirizzo del server Inserire qui l’indirizzo IP del server FTP Porta...
  • Seite 399: E-Mail

    Sottocartella Scegliere il nome della sottocartella. La cartella viene creata nella cartella sovraordinata. È possibile scegliere tra "Nomina nome telecamera" o "Nomina nr. telecamera". Intervallo di archiviazione immagini Questa funzione impedisce che troppi file immagine vengano memorizzati in una cartella nel corso del tempo. Il file system del server può...
  • Seite 400: Accesso A Cloud/Abus Link Station

    Acquisire le impostazioni effettuate cliccando su “Salva” 8.3.9 Accesso a cloud/ABUS Link Station La funzione ABUS Link Station semplifica l’accesso remoto al dispositivo ABUS tramite applicazione Link Station (iOS/Android). I prodotti possono essere configurati e abilitati tramite QR code, evitando complicate configurazioni nel router (inoltri sulle porte non necessari).
  • Seite 401: Https

    Funzione push nell’applicazione ABUS Link Station Attivare la funzione ABUS Link Station nella telecamera IP Aggiungere la telecamera IP all'applicazione ABUS Link Station tramite QR code o numero di serie a 9 cifre Abilitare le notifiche push nell’applicazione (Altro/Impostazioni funzionali/Notifiche push) Attivare la "Notifica allarme"...
  • Seite 402: Protocollo Di Integrazione

    8.3.12 802.1X Attivazione IEEE 802.1x: attiva l'autenticazione 802.1X Protocollo: Tipo di protocollo EAP-MD5 (esclusivamente) Versione EAPOL: Extensible Authentification Protocol over LAN, scelta tra versione 1 o 2 Nome utente: Inserire il nome utente Password: Inserire password Conferma: conferma della password 8.3.13 Protocollo di integrazione In questo menu, il protocollo ONVIF (Open Network Video Interface) può...
  • Seite 403: Video E Audio

    8.4 Video e Audio 8.4.1 Impostazioni dello streaming video Tipo di streaming Selezionare il tipo di streaming per la telecamera. Selezionare “Main Stream (normale)” per la registrazione e la vista in tempo reale con una buona larghezza di banda. Selezionare “Sub Stream” per la vista in tempo reale con una larghezza di banda limitata.
  • Seite 404: Audio

    Bitrate max Il bitrate dello streaming video è impostato su un valore fisso. Impostare il bitrate max. su un valore compreso fra 32 e 16384 kbps. Un valore maggiore corrisponde a una qualità video maggiore, ma richiede una maggiore larghezza di banda. Codifica video Selezionare uno standard per la conversione del video.
  • Seite 405: Estrazione Dello Streaming (Risorsa Vca: Sorveglianza)

    8.4.5 Estrazione dello streaming (risorsa VCA: sorveglianza) Il 3° streaming video può essere ritagliato nell’inquadratura desiderata. Successivamente viene trasmessa solo quest’area La risoluzione massima impostabile è di 1920 x 1080 pixel. Se la risoluzione è inferiore a 1920 x 1080, è possibile anche spostare l’inquadratura. Questa voce di menu è...
  • Seite 406: Immagine

    8.5 Immagine 8.5.1 Impostazioni di visualizzazione Regolazione dell'immagine Luminosità Regolazione della luminosità delle immagini. È possibile impostare valori compresi fra 0 e 100. Contrasto Regolazione del contrasto delle immagini. È possibile impostare valori compresi fra 0 e 100. Saturazione Regolazione della saturazione delle immagini. È possibile impostare valori compresi fra 0 e 100. Nitidezza Regolazione della nitidezza delle immagini.
  • Seite 407 Messa a fuoco La telecamera mette a fuoco automaticamente dopo il riavvio o dopo aver azionato la funzione zoom. Tuttavia, la messa a fuoco può anche essere regolata manualmente in seguito, ciò si esegue direttamente nella pagina di visualizzazione dal vivo. Dal momento che questo punto di messa a fuoco impostato manualmente è...
  • Seite 408 Auto: controllo automatico con valore massimo. Manuale: impostazione manuale fissa Impostazioni controluce Con l’ausilio della funzione WDR (Wide Dynamic Level), la telecamera è in grado di fornire immagini nitide anche in presenza di condizioni sfavorevoli di controluce. Se l’area dell’immagine presenta zone molto luminose e zone molto scure, il livello di luminosità...
  • Seite 409 Visualizzazione speculare Sono possibili tre diversi modi di riflessione dell'immagine (orizzontale, verticale. oriz. + vert.) Rotazione (Display verticale) Con questa impostazione l’immagine viene ruotata per ingrandire l'angolo di osservazione verticale. Per farlo è necessario ruotare di 90° il modulo della telecamera. Standard video Selezionare lo standard video relativo alla frequenza di rete disponibile.
  • Seite 410: Impostazioni Osd

    8.5.2 Impostazioni OSD A questa voce di menu è possibile selezionare il formato della data e dell’ora che deve essere visualizzato nell’immagine in tempo reale. Mostra nome Selezionare questa casella di controllo se si desidera visualizzare il nome della telecamera. Mostra data Selezionare questa casella di controllo se si desidera visualizzare la data sull’immagine della telecamera.
  • Seite 411: Mascheratura Zone Private

    Questa funzione può essere utilizzata per impostare il posizionamento dei campi di testo o il testo nei campi di testo. Bordi a sinistra e a destra Impostare le distanze dal bordo sinistro e destro. Bordi in alto e in basso Impostare le distanze verso l'alto e verso il basso.
  • Seite 412: Eventi

    8.6 Eventi 8.6.1 Rilevamento del movimento Impostazioni dell’area Attivare il rilevamento del movimento selezionando la casella di controllo “Attiva rilevamento del movimento”. Con la casella di controllo "Attiva analisi dinamica del movimento" i movimenti vengono evidenziati graficamente nell'immagine di anteprima e nell'immagine live (marcatura dinamica a seconda del movimento). Modalità...
  • Seite 413 1. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR. 2. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
  • Seite 414: Cover Detection

    Attivazione registrazione attivare per registrare rilevamento del movimento su scheda SD. Acquisire le impostazioni effettuate cliccando su “Salva” 8.6.2 Cover Detection Con questa voce di menu è possibile configurare la telecamera per attivare un allarme manomissione non appena l'obiettivo viene coperto (Cover Detection). Impostazioni dell’area Attivare l'allarme manomissione selezionando la casella di controllo “Attiva allarme manomissione”.
  • Seite 415: Ingresso Allarme

    Metodo di collegamento Impostare qui l’azione da eseguire al verificarsi di un evento. Collegamento manuale Invio di e-mail: per ricevere un’e-mail di notifica, attivare la casella di controllo. Avvertire il centro di monitoraggio: allarmi del NVR o del centro allarmi per l'elaborazione successiva (ad es.
  • Seite 416 Avvertire il centro di monitoraggio: all’attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini. Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità...
  • Seite 417: Uscita Allarme

    8.6.4 Uscita allarme Qui è possibile configurare entrambe le uscite allarme. N. uscita allarme Selezionare qui l'uscita allarme da configurare. Ritardo Con l'impostazione "Manuale", non avviene il reset dell'uscita allarme una volta verificatosi l’evento. Ciò deve essere successivamente confermato e resettato manualmente tramite il pulsante "Allarme manuale" cliccando due volte.
  • Seite 418: Eccezioni

    8.6.5 Eccezioni Le seguenti eccezioni possono attivare un evento: HDD pieno: se la scheda SD interna o un'unità locale NAS collegata è piena Errore HDD: errore della scheda SD o dell'unità locale NAS Rete disconnessa: cavo Ethernet rimosso Conflitto indirizzo IP Registrazione non ammessa: dopo una registrazione non ammessa può...
  • Seite 419: Rilevamento Modifiche Di Scena (Scene Change Detection)

    Collegamento manuale Invio di e-mail: per ricevere un’e-mail di notifica, attivare la casella di controllo. Avvertire il centro di monitoraggio: all’attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.
  • Seite 420: Intrusion Detection

    Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata. Attivazione dell’uscita allarme All’attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può...
  • Seite 421 3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR. 4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
  • Seite 422: Tripwire

    Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata. Avviso acustico: questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall’utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.
  • Seite 423 3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR. 4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
  • Seite 424: Rilevamento Dell'ingresso Area

    Avvertire il centro di monitoraggio: all’attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini. Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità...
  • Seite 425 3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR. 4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
  • Seite 426: Rilevamento Dell'uscita Area

    Avvertire il centro di monitoraggio: all’attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini. Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità...
  • Seite 427 3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR. 4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
  • Seite 428 Avvertire il centro di monitoraggio: all’attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini. Carica su FTP/scheda di memoria/NAS: attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità...
  • Seite 429: Salvataggio

    8.7 Salvataggio 8.7.1 Calendario registrazioni Qui è possibile effettuare la configurazione per le registrazioni effettuate in base all’ora e all’evento, per poterle salvare sulla scheda SD. Reg.post-evento Impostare qui la durata per la registrazione dei dati delle immagini dopo un evento. Sovrascrittura Scegliere se le registrazioni devono essere sovrascritte automaticamente quando il supporto di memoria è...
  • Seite 430: Rilevamento/Fotogramma

    Allarme: Ingresso allarme (se presente) Mov. | Allarme: Registrazione in base all'ingresso allarme o in base al movimento. La telecamera registra sia in caso di rilevamento del movimento che in base all'attivazione dell'ingresso allarme. Mov. e Allarme: Registrazione in base all'ingresso allarme e in base al movimento. La telecamera registra solo se il movimento e l'ingresso allarme sono attivati contemporaneamente.
  • Seite 431: Gestione Salvataggi

    Attivare questa funzione per salvare le immagini scattate in base all’evento. Formato Il formato delle immagini è preimpostato su JPEG. Risoluzione Impostare qui la risoluzione dell’immagine. Qualità Selezionare la qualità delle immagini salvate. Intervallo Impostare qui l’intervallo di tempo fra due immagini salvate. 8.7.3 Gestione salvataggi Qui è...
  • Seite 432: Manutenzione E Pulizia

    Percorso file: percorso nell'unità locale NAS 9. Manutenzione e pulizia 11.1 Manutenzione Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all’alloggiamento. Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere messo fuori servizio, assicurandosi che non sia accidentalmente rimesso in funzione.
  • Seite 433: Dati Tecnici

    11. Dati tecnici I dati tecnici delle singole telecamere sono disponibili sul sito www.abus.com attraverso la ricerca del prodotto. 12. Avviso sulle licenze open source A questo punto, desideriamo sottolineare che la telecamera di sorveglianza di rete include fra l’altro il...

Inhaltsverzeichnis
