20 | Elektroinstallation
Referenz für Installateure und Benutzer
112
X2M
TO IN/D
a
b

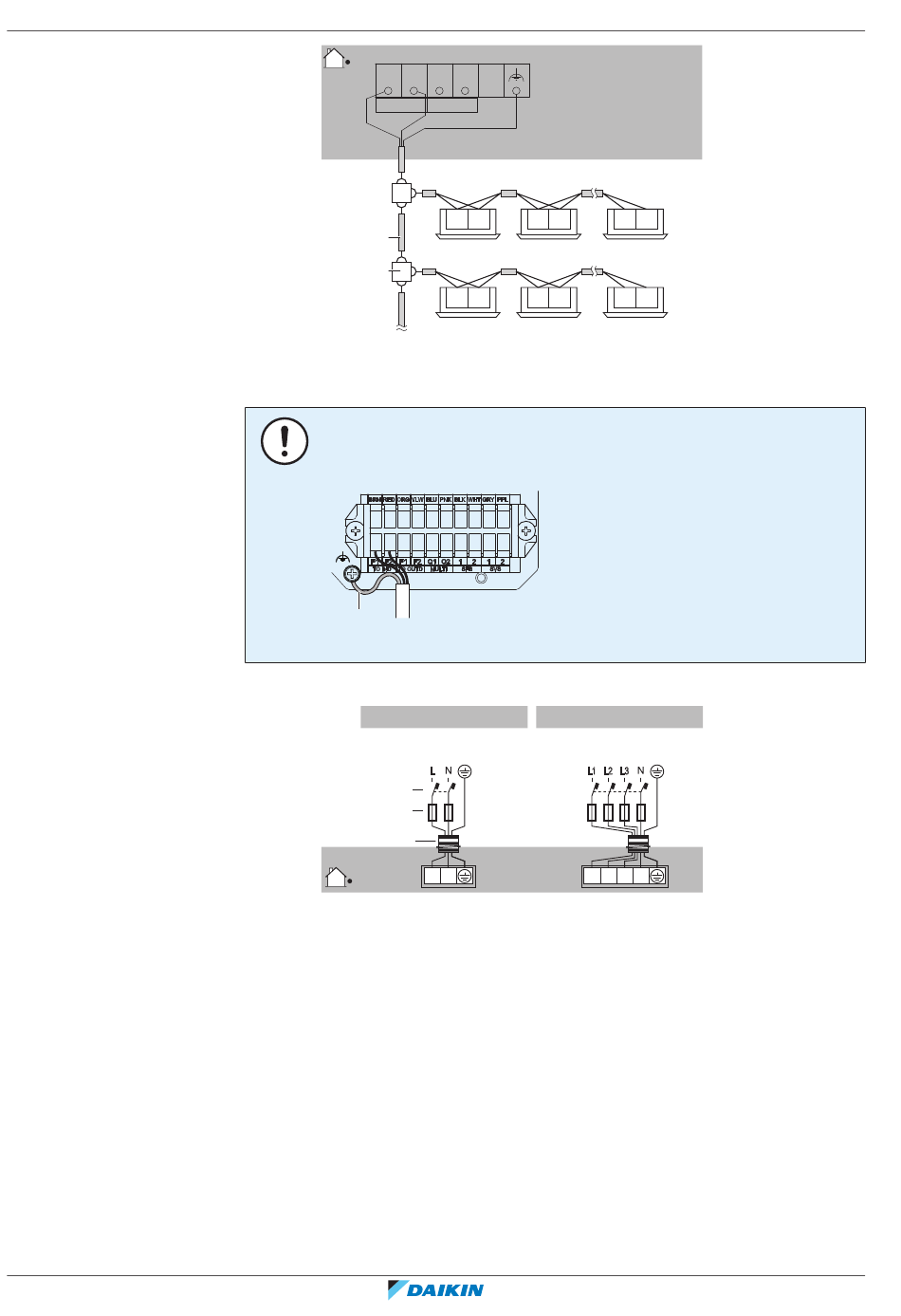

a Den Leiter des abgeschirmten Kabels (2-adrig) verwenden (keine Polarität)
b Anschlussplatte (bauseitig zu liefern)
c Ferritkern (Zubehör)
HINWEIS
Sie müssen abgeschirmtes Kabel benutzen und die Erdleitung am Stützrahmen der
Anschlussklemme X2M anschließen.
a
a Erde
4 Stromversorgungskabel wie folgt anschließen:
a
b
c
a Fehlerstrom-Schutzschalter
b Sicherung
c Stromversorgungskabel
5 Die Kabel (Stromversorgungskabel und Verbindungskabel) mit einem
Kabelbinder an der Montageplatte des Absperrventils befestigen und das
Kabel so verlegen, wie es die Abbildung unten zeigt.
TO OUT/D
F1 F2 F1 F2
F1 F2 F1 F2
V
1~ 50 Hz
220-240 V
L L1 L2 L3
X1M
L N L1 L2 L3
F1 F2
F1 F2
Y
3N~ 50 Hz
380-415 V
X1M
N
VRV 5-S System-Klimagerät
