B e z e i c h n u n g d e r B e d i e n e l e m e n t e

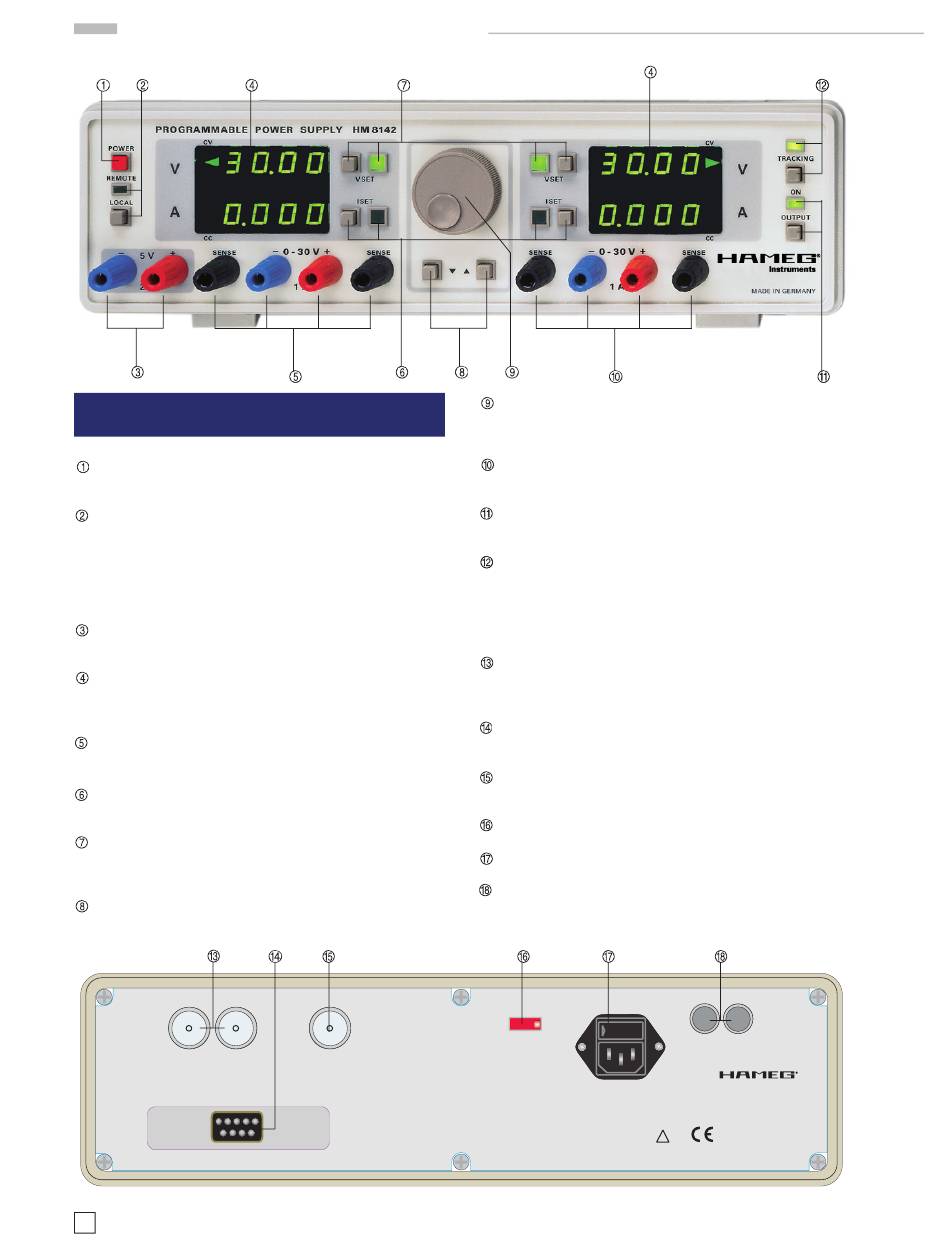

Bezeichnung der Bedienelemente

POWER (Taste)
Netzschalter; Netzanschluss auf der Geräterückseite.
REMOTE / LOCAL (Taste und LED)
Die REMOTE LED leuchtet, sobald das Gerät über das
Interface angesprochen wird. Um in die manuelle Betriebs-
art (Return to local) zurückzukehren, ist die Taste LOCAL
zu drücken, vorausgesetzt das Gerät befi ndet sich nicht in
der Betriebsart „Local lockout".
5 V (Festspannung)
Festspannungsausgang; Maximalstrom 2 A
Digitalanzeige (je 2 x 4-stellig)
Zur simultanen Anzeige der Soll- und Istwerte von Aus-
gangsspannung und Ausgangsstrom.
30 V (einstellbar, 0 – 30 V)
Maximalstrom 1A; Anschlüsse für Sense-Leitungen
I (Taste und LED)
Set
Aktivierung der Funktion: Einstellung Strombegrenzung
V
(Taste und LED)
Set
Aktivierung der Funktion: Einstellung Ausgangsspan-
nung
UP / DOWN (Tasten)
Schrittweise Erhöhung oder Verminderung der Einstell-
werte für Strom und Spannung um 1 mA bzw. 10 mV.
MODULATION
R L
INTERFACE
8
Änderungen vorbehalten
All manuals and user guides at all-guides.com
Geräterückseite
TRIGGER
IN / OUT
Drehgeber
Digitaler Drehgeber für die Einstellung der Sollwerte von
Strom und Spannung.
30 V (einstellbar, 0 – 30 V)
Maximalstrom 1A; Anschlüsse für Sense-Leitungen
OUTPUT (Taste und LED)
Aktivierung und Deaktivierung der Ausgänge
TRACKING (Taste und LED)
Aktivierung der Tracking-Funktion
MODULATION R / L (BNC-Buchsen)
Modulationseingänge für jeweils eine einstellbare Aus-
gangsspannung
Interface
RS-232 Schnittstelle
TRIGGER IN/OUT (BNC-Buchse)
Triggerein- und ausgang
Netzspannungswähler
Kaltgeräteeinbaubuchse
Netzsicherungen
VOLTAGE
SELECTOR
230 V / 115 V
115/230 V ±10% / 50-60 Hz
Watts (max.): 160
Fuse: IEC127 - III
115 V: 2 x 3,2 A / 230 V: 2 x 1,6 A
5 x 20 mm slow blow,
!
träge, temporisé, lento
F1 F2
Instruments
D-63533 Mainhausen
HM8142-2
PROGRAMMABLE
POWER SUPPLY
Made in Germany
