UPSI-IP-1-Serie

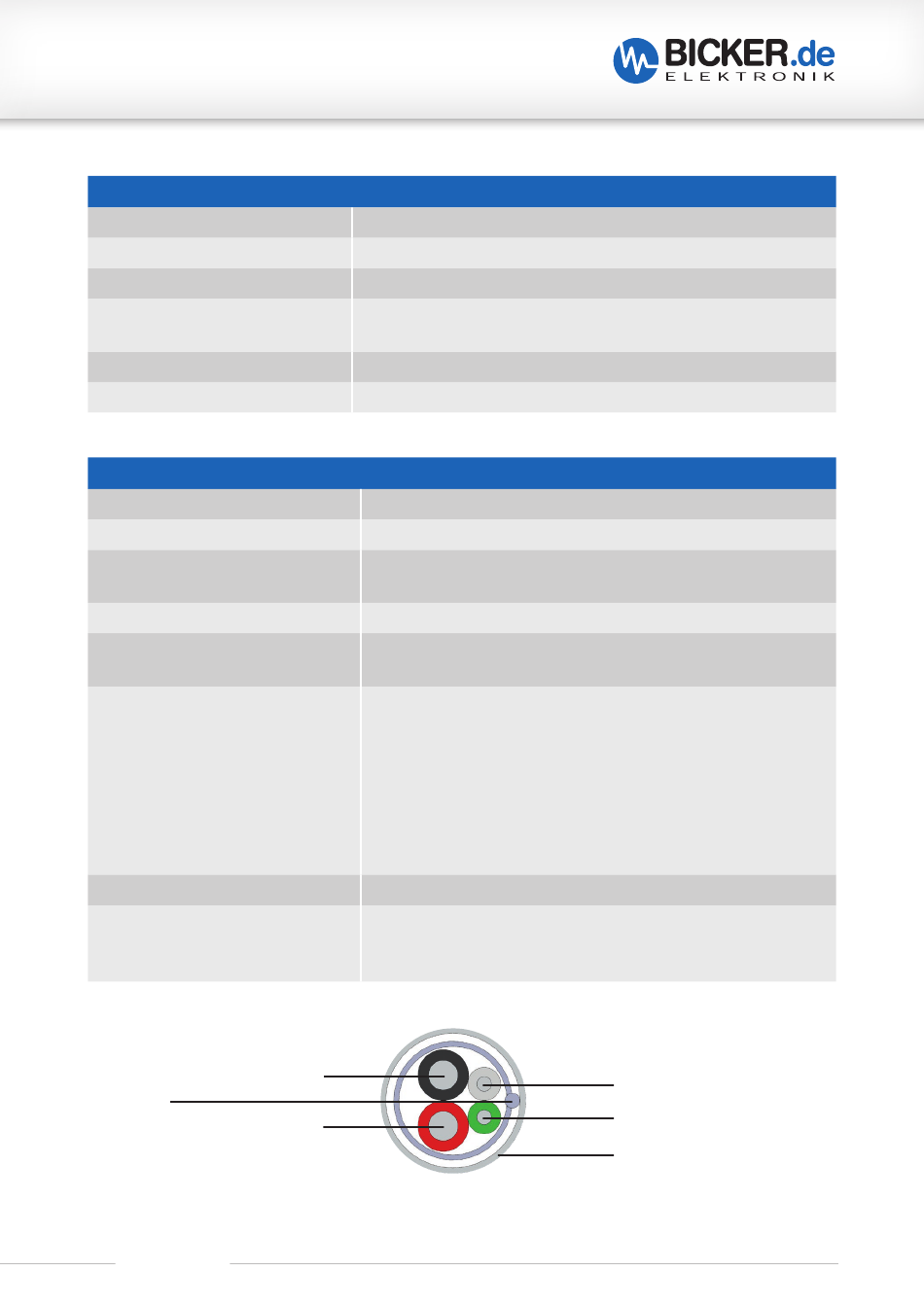

ANSCHLUSSDATEN – USB (GEHÄUSE)
Anschluss-Bauform
Ausführung
Anschluss-Verriegelung
Gehäuseinterne Kontaktart:
Litzen zu Anschlüsse
Mechanische Lebensdauer
Litzengröße und -querschnitt intern
ANSCHLUSSDATEN – USB (LEITUNG)
Anschluss-Bauform
Ausführung
Gehäuseinterne Kontaktart:
Litzen zu Anschlüsse
Mechanische Lebensdauer
Leitungstyp
Leitungsaufbau
Außendurchmesser Leitung
Litzenquerschnitt
Schirmung samt
Schirmlitze
Revision 1
Flanschdose
Steckverbinder Buchse, gerade
Schnapp
Löt
>500 Steckzyklen
5x AWG24 (ca. 0.25 mm²)
Kabelstecker
Steckverbinder Stift, gerade
Löt
>500 Steckzyklen
Geschirmtes USB-2.0-Hochgeschwindigkeits-Datenkabel,
UL 2725
Freindrahtige Litzen aus verzinnten Kupferdrähten,
Aderisolation Stromführende Litzen: SR-PVC, Dicke 0.20 mm min.;
Aderisolation Datenlitzen: HD-PE, Dicke 0.23 mm min.;
Außenmantel PVC (UV resistent);
Aluminium-Schirmungsband allseitig umwickelt um alle vier
Strom-/Datenlitzen;
Schirmungsgeflecht samt Schirmungslitze zwischen Außenmantel
und Schirmungsband;
5.0 mm
2x Stromführende Litzen: AWG22 (ca. 0.34 mm²)
2x Datenlitzen: AWG28 (ca. 0.09 mm²)
1x Schirmungslitze AWG26 (ca. 0.14 mm²)
V–
V+
Data –
Data +
Außenmantel
