Graco Hydra-Clean Anleitung Seite 11

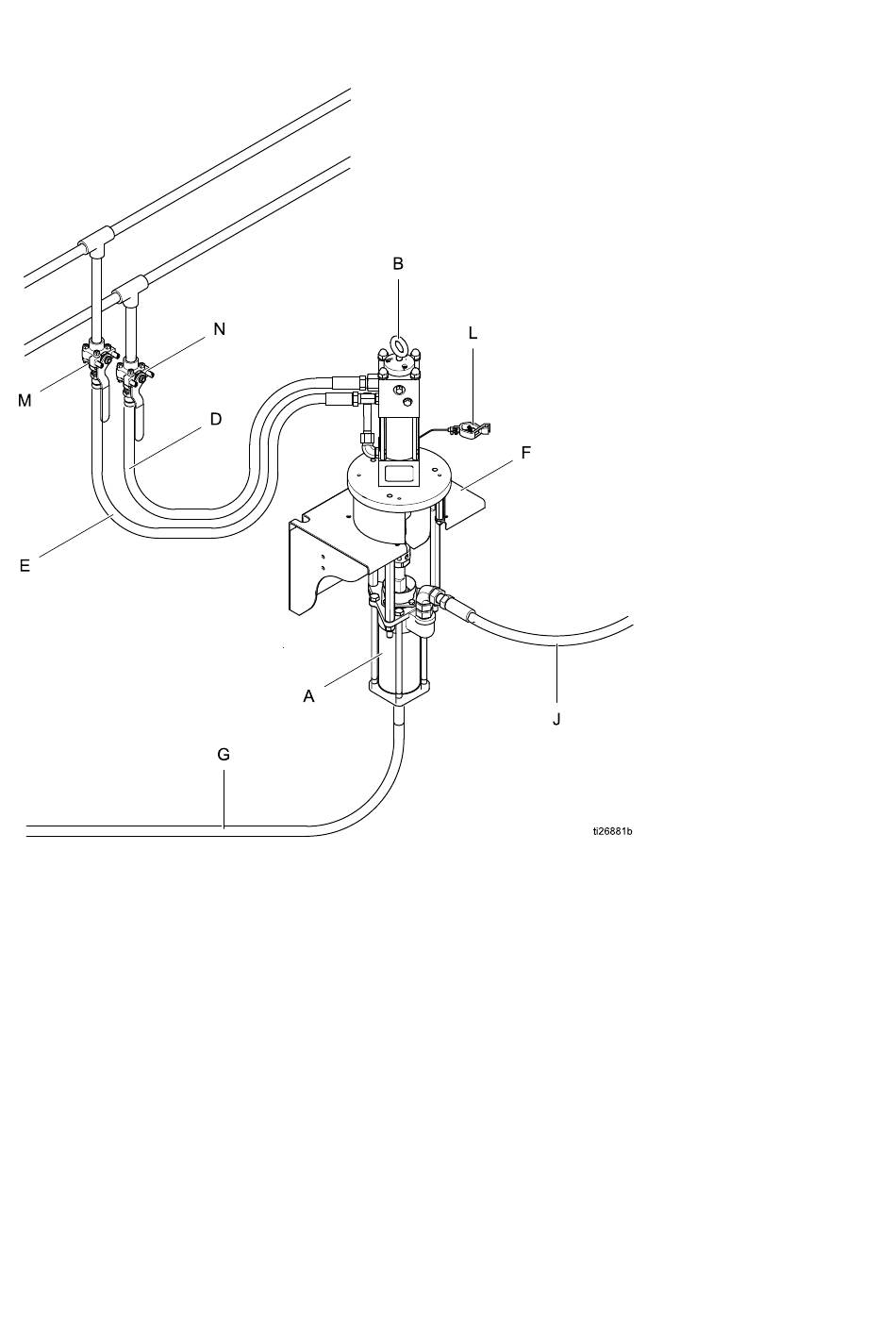

Wandmodell 24W891 24W891
Wandmodell Wandmodell 24W891
LEGENDE:
LEGENDE: LEGENDE:
A A A
Unterpumpe
B B B
Hydraulikmotor
D D D
Hydraulik-Rücklaufleitung (vom Benutzer
bereitgestellt)
E E E Hydraulik-Versorgungsleitung (vom Benutzer
bereitgestellt)
F F F Wandhalterung
G G G Materialansaugschlauch
334632J
J J J
Materialspritzschlauch
L L L
Erdungsleitung
M M M
Absperrventil der Hydraulikversorgung (vom Benutzer
bereitgestellt)
N N N Absperrventil des Hydraulikrücklaufs (vom Benutzer
bereitgestellt)
Installation
11
