Easy Series (ICP-EZM2) | Installationshandbuch | 2.0
2.6.2

Anschluss der Einbruchmelder an die Spannungsversorgung

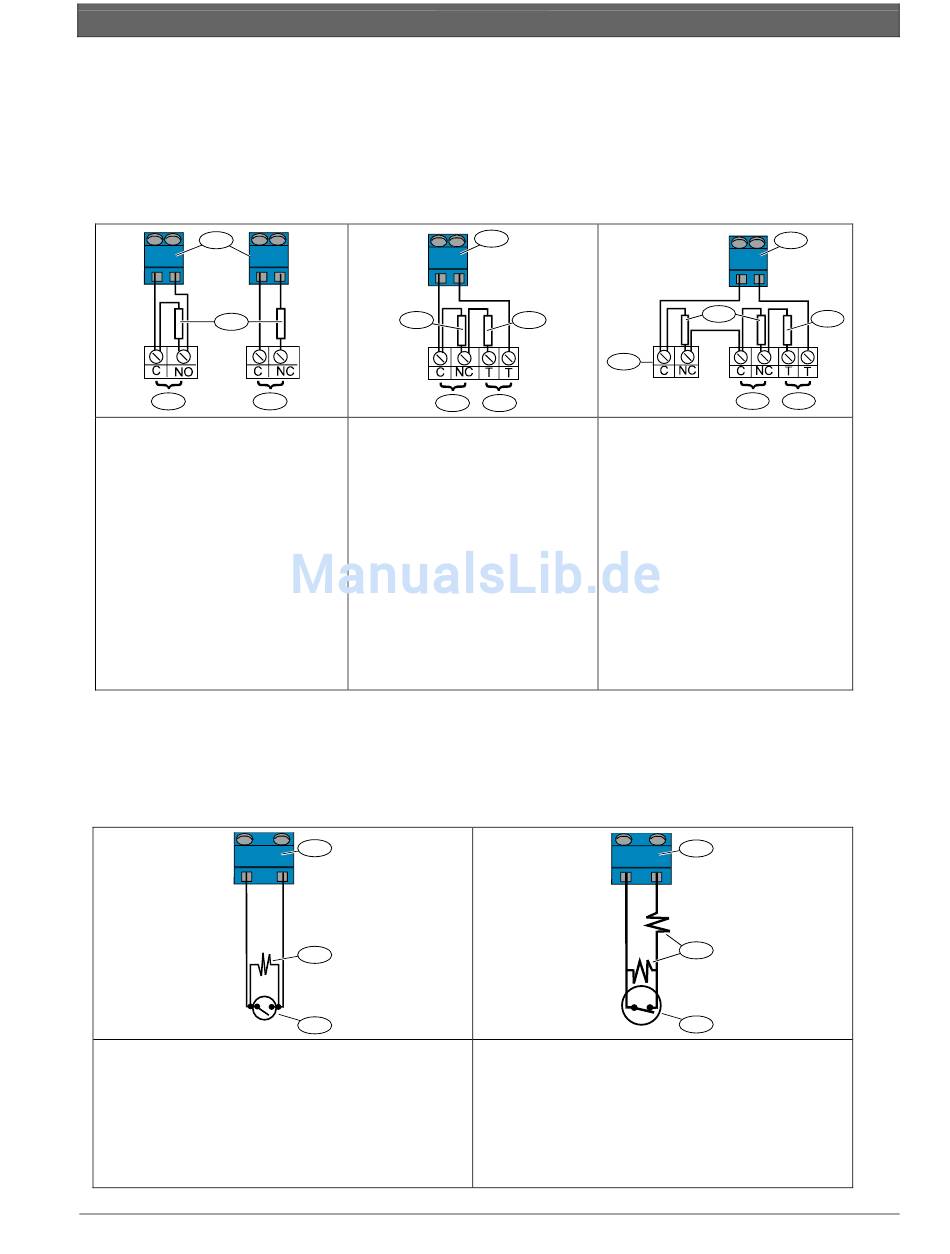

Siehe nachstehende Abbildungen zur Verdrahtung der widerstandsüberwachten Meldergruppen 1 bis 32 als
verdrahtete oder Funk-Einbruchmelder. Die Spannungsversorgung des Melders erfolgt durch den weißen 12-
VDC-Klemmenanschluss.
Siehe Abschnitt 4.2.1 Melder auf Seite 32 für die Parametrierung der widerstandsüberwachten Melder 1 bis 32
als Einbruchmelder.
Siehe Abschnitt 2.6.1 Anschluss der Brandmelder auf Seite 15 für die Konfiguration der Brandmelder.
1
2
3
4
Einzelner 2,2-k
-EOL-
Widerstand
1 - Widerstandsüberwachte
Meldergruppe
(integriert, DX2010 oder
Funkeingang)
2 - 2,2-k
-EOL-Widerstand
3 - Alarmkontakt
(Arbeitskontakt)
4 - Alarmkontakt
(Ruhekontakt)
2.6.3
Anschluss vom Schlüsselschalter
Siehe nachstehende Abbildung zur Verdrahtung der widerstandsüberwachten Meldergruppe 1 bis 32 als
Schlüsselschalter (Meldergruppe 2 ist abgebildet).
Siehe Abschnitt 4.2.1 Melder auf Seite 32 für die Parametrierung der widerstandsüberwachten Meldergruppe 1
bis 32 als Schlüsselschalter.
Einzelne 2,2-k
-
Leitungsabschlusswiderstandsoption
1 - Widerstandsüberwachter Melder
(integriert, DX2010 oder Funk-Komponente)
2 - 2,2-k
-Widerstand
3 - Schlüsseltaster oder Schlüsselschalter mit
Arbeitskontakt
16
Installation
1
5
2
Ω−
Doppelte 2,2-k
Widerstände
(Meldersabotage)
1 - Widerstandsüberwachter
Melder
(integriert, DX2010 oder
Funkeingang)
2 - Alarmkontakt
(Ruhekontakt)
3 - Sabotageanschlüsse
(Ruhekontakt)
4 - 2,2-k
-EOL-Widerstand
5 - 2,2-k
-Alarmwiderstand
1
2
3
Doppelte 2,2-k
(Meldersabotageoption)
1 - Widerstandsüberwachter Melder
2 - 2,2-k
3 - Schlüsseltaster oder Schlüsselschalter mit
4
6
3
Doppelte 2,2-k
(Meldersabotage)
1 - Widerstandsüberwachter
Melder (integriert, DX2010
oder Funkeingang)
2 - Alarmkontakt
(Ruhekontakt)
3 - Sabotageanschlüsse
(Ruhekontakt)
4 - 2,2-k
5 - 2,2-k
6 - Zusätzliche Melder
(maximal 4)
Ω−
Widerstände
(integriert, DX2010 oder Funk-Komponente)
-Widerstand
Ruhekontakt
Bosch Security Systems, Inc. | 8/06 | F01U025199B
1
5
4
2
3
Ω−
Widerstände
-EOL-Widerstand
-Alarmwiderstand
1
2
3
