2.3

Installation des Bedienteils (Schritt 3)

Vollständige Anweisungen zur Installation des Bedienteils sind im Installationsleitfaden für das EZ1-Bedienteil
(Artikel-Nr.: F01U003737) enthalten. Diese Anleitung wird mit dem Bedienteil mitgeliefert.
Befestigen Sie das Bedienteil nur auf einer nicht metallenen Oberfläche, um den ordnungsgemäßen Betrieb des
HF-ID-Lesers sicherzustellen.
Wenn Sie mehr als ein Bedienteil installieren, stellen Sie sicher, dass zwischen den Bedienteilen ein
Mindestabstand von 1,2 m besteht.

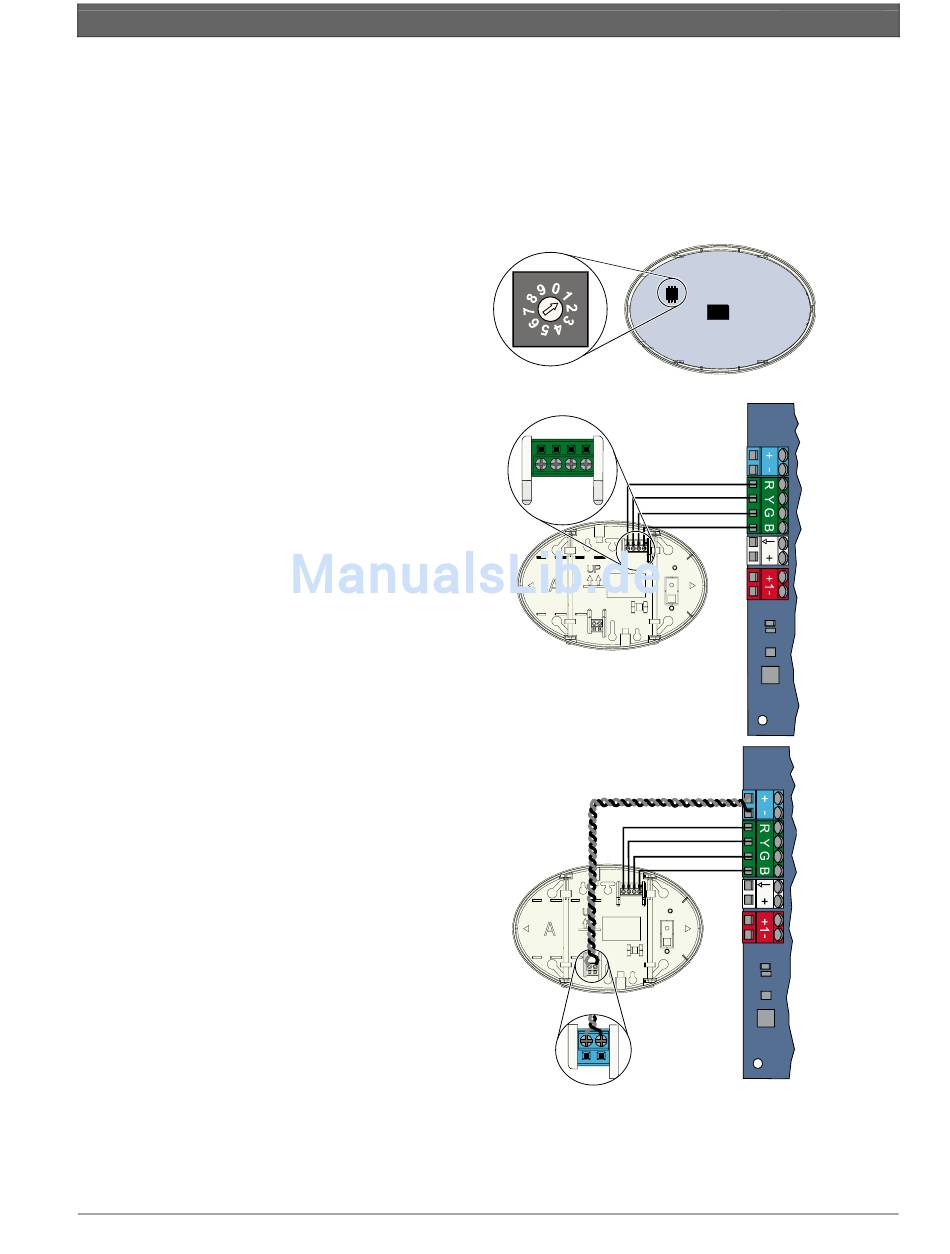

1. Stellen Sie die Adresse des Bedienteils ein.
Mit der Zentrale können bis zu vier
Bedienteile unterstützt werden.
Jedes Bedienteil muss über eine andere
Adresse verfügen. Gültige Adressen sind 1
bis 4.
Der Adressenschalter befindet sich im
Bedienteil.
2. Schließen Sie die Datenbus-Anschlüsse des
Bedienteils an die Datenbus-Anschlüsse der
Zentrale an.
3. Schließen Sie die Audiobus-Anschlüsse des
Bedienteils an die Audiobus-Anschlüsse der
Zentrale an.
Für Audiobus-Anschlüsse wird eine
verdrillte Leitung benötigt.
Bei Verwendung von KAT 5-Kabeln
beachten Sie die nachstehende KAT
5-Abbildung.
Bosch Security Systems, Inc. | 8/06 | F01U025199B
Easy Series (ICP-EZM2) | Installationshandbuch | 2.0 Installation
B G Y R
+ -
