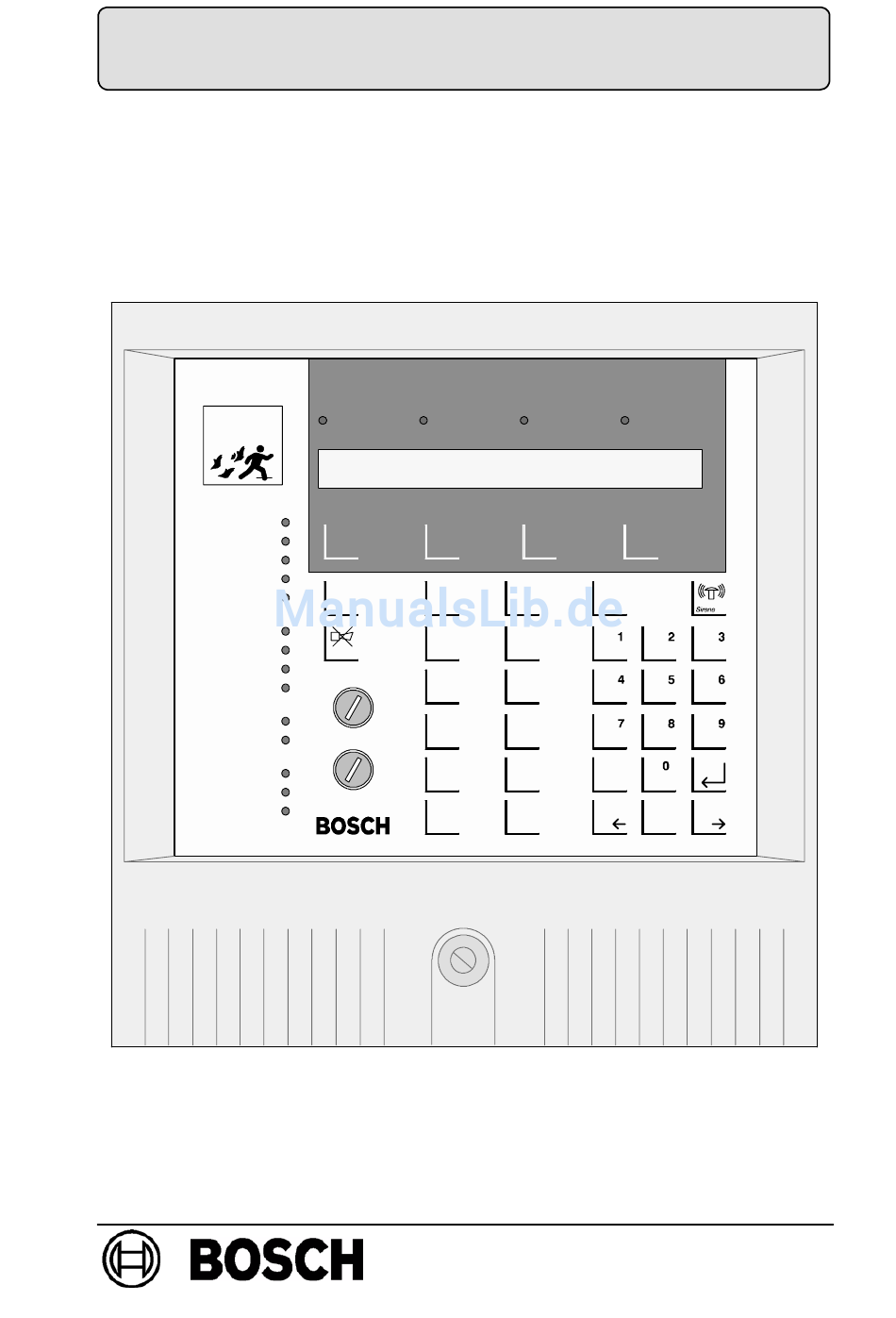

INSTALLATIONSHANDBUCH
Bedieneinheit BE 500
Feuer
Alarm
Störung
weitere
System
Meldungsart
ÜE
Signalgeber
Erkundungszeit
Energie
Betrieb
Codebetrieb
intern Summer
Tagbetrieb
Revision
Steuerung
ÜE
Abschaltung
ÜE
Signalgeber
Feuer
Feuer
Externalarm
Internalarm
weitere
weitere
Meldung
Melder
Code
Rücksetzung
Tag
Nacht
Gruppe
Abschaltung
Melder
ABC
Rückmeldung
Signalgeber
JKL
Steuerung
ÜE
STU
CE
Revision
Löschbereich
nein
Schaltpunkt
weitere
Funktionen
1
Seite
Meldung
Maßnahme
DEF
GHI
MNO
PQR
VWX
YZ
enter
stop
ja
BDL - 4998000917
A4.de/ 18.05.2005
ST-FIR/ PRM1/ deh
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch BE 500
Inhaltszusammenfassung für Bosch BE 500
- Seite 1 INSTALLATIONSHANDBUCH Bedieneinheit BE 500 Feuer Alarm Feuer Feuer Meldung Externalarm Internalarm Störung weitere weitere weitere System Maßnahme Meldungsart Meldung Melder ÜE Signalgeber Code Rücksetzung Erkundungszeit Energie Nacht Betrieb Gruppe Abschaltung Melder Codebetrieb intern Summer Tagbetrieb Rückmeldung Signalgeber Revision Steuerung Steuerung ÜE...
-
Seite 2: Inhaltsverzeichnis
Beschreibung der Anschlusspunkte auf der BAB 10 ..2.3. Anschluss einer BE 500 an die BZ 500 LSN ... . . Parametrierung ...... - Seite 3 Installationshandbuch Bedieneinheit BE 500 Technische Daten ......6.1. Normen und Richtlinien ......
-
Seite 4: Montage
D Die jeweils gültigen Anschlussbedingungen der regionalen Behörden (Feuerwehr) sind einzuhalten. D Wird ein abgesetztes Anzeigetableau BAT 100 LSN als LED-Melder- gruppen-Einzelanzeige zusätzlich zur BE 500 montiert, sollte es Ge- häuse an Gehäuse mit der BE 500 montiert werden. 1.2. Platzbedarf BDL - 4998000917 A4.de/ 18.05.2005... -
Seite 5: Montageanleitung
Die obere Schraube (5x50 Halbrund) 5x50 bis ca. 4 mm Abstand eindrehen. Halbrund An der BE 500 die Schraube (A) lösen und die Gehäuse-Haube abnehmen. Die Haube ist oben eingehängt und muss zuerst unten ca. 10 mm abge- hoben werden, bevor man sie nach oben abnehmen kann. - Seite 6 Installationshandbuch Bedieneinheit BE 500 Kabeleinführungen Datenkabel Netzkabel Die Kabel von hinten in die BE 500 einführen und das Gehäuse in die obere Schraube einhängen. Gehäuse ausrichten und die beiden unteren Schrauben eindrehen. empfohlene Schrauben: 5 x 50 Halbrund Bedientableau nach vorne abnehmen und in die Parkposition einschieben.
- Seite 7 Installationshandbuch Bedieneinheit BE 500 Bedientableau aus der Parkposition ziehen und in das Gehäuse schieben. Achtung ESD, ( elektrostatic discharge) Bezüglich elektrostatischer Entla- dung die üblichen Maßnahmen und Vorschriften beachten! Trennbrücke Eingang 10V...15V Trennbrücke für Gerätespannung AUS EIN (STROM) von der Anschalteplatine ziehen.
- Seite 8 Draht von vorne einführen. Eingang Schutzleiter auch anschließen (Schutzklasse I). Energieversorgung über die BZ 500: Maximale Leitungslänge zwischen BZ 500 LSN und Be 500 beachten! Siehe Tabelle, Seite 20 Eingang 10V...15V Bei Energieversorgung aus der BZ AUS EIN...
- Seite 9 Installationshandbuch Bedieneinheit BE 500 Durchführung Datenkabel abisolieren und zur für das Zugentlastung mit Kabelbindern an Datenkabel Befestigungsstegen fixieren. Klappferrit um das Datenkabel klipsen. Stecker anlöten und aufstecken. Schirmbeidraht anklemmen. (Siehe auch Kapitel 2, Anschaltungen) Befestigungsstege Anschluss- für Kabelbinder klemme für...
- Seite 10 Installationshandbuch Bedieneinheit BE 500 BE 500 parametrieren: (siehe Kapitel 3, Seite 13) Alle Funktionen der BE 500 prüfen: (siehe Kapitel 4, Seite 16) Haube zuerst am oberen Gehäuse- rand aufschieben und dann unten zum Gehäuse schwenken. Schraube (A) festziehen und mit einem Plombierplättchen verplomben.
-
Seite 11: Anschaltungen
Installationshandbuch Bedieneinheit BE 500 Anschaltungen 2.1. Anschalteplatine BAB 10 Spannungsversorgung von der BZ 500 LSN (Eingangsspg. 10,2 -14,8 V) Trennbrücke für Gerätespannungs- und Strommessung Serielle 20mA Schnittstelle zum Anschluss der BZ 500 LSN Zur Parametrierung über Optokoppler V.24 Schnittstelle (OVS) -
Seite 12: Beschreibung Der Anschlusspunkte Auf Der Bab
E4, E5, E6, OV2, X1 Schlüsselschalter 2 E10, E11, E12, OV1, Schlüsselschalter 1 Netz Phase Nulleiter Schutzleiter 2.3. Anschluss einer BE 500 an die BZ 500 LSN BZ 500 LSN BE 500 ANNE 10 BAB 10 20mA-Schnittstelle SM 20 grün... -
Seite 13: Parametrierung
Bedieneinheit BE 500 Parametrierung 3.1. Parametrierung über BZ 500 LSN Wird die BE 500 an die Schnittstelle COM 1 der BZ 500 LSN angeschlos- sen, muss die Parametrierung der BE 500 über OVS erfolgen (siehe näch- ste Seite). Bei Anschaltung der BE 500 an COM 2 und COM 3 kann die Parametrierung direkt über die BZ 500 LSN (oder über OVS) erfolgen. -
Seite 14: Parametrierung Über Ovs
Installationshandbuch Bedieneinheit BE 500 3.2. Parametrierung über OVS Die BE 500 muss, unabhängig von der BZ 500, über eine OVS (Optokoppler V.24 Schnittstelle) parametriert werden, wenn keine ERSE vorhanden ist. BE 500 BAB 10 OPTO SDO-- V.24 SDO+ 20mA Parametrier -... -
Seite 15: Hinweise Zur Parametrierung
Installationshandbuch Bedieneinheit BE 500 3.3. Hinweise zur Parametrierung Die Parametrierung der BE 500 erfolgt mit einem PC bzw. Lap- top, mit Hilfe der Parametriersoftware WinPARA. Dazu ist ein PC oder Laptop mit mindestens 4 MB RAM und WINDOWS ab Version 3.1 erforderlich. -
Seite 16: Inbetriebnahme
Spannungsversorgung der BE 500 einschalten. NEIN grüne Fehler analysieren ”Betriebs-LED” und beheben. leuchtet BE 500 über die BZ 500 LSN siehe Kapitel 3 ”Parametrierung” parametrieren. Meldungen an der BZ 500 LSN zurücksetzen (bestätigen). Test durchführen: Bedienfunktionen prüfen. Gehäusehaube aufsetzen, Gehäuse verschrauben und Schraube verplomben. -
Seite 17: Übersicht Der Menüstruktur Und Bedienfunktionen
ÜE Übertra- Lösch- ausdrucken gungsein- bereiche richtung Anzeigentest durchführen Störung Zentralen- Datum/ Uhrzeit funktion eingeben Melder/ Meldergruppen sperren Software-Stand anzeigen . Siehe auch Bedienungsanleitung der BZ 500 LSN / BE 500 BDL - 4998000917 A4.de/ 18.05.2005 ST-FIR/ PRM1/ deh Seite 17... -
Seite 18: Hinweise Für Wartung Und Service
AUS EIN (STROM) DOWN LOAD 1 2 3 5.2. Weiterführende Unterlagen Sachnummer Bezeichnung 3.002.219.470 Bedienungsanleitung BZ 500 LSN / BE 500 3.002.218.156 Anschaltehandbuch AHB EMZ / BMZ *LE = Liefereinheit 5.3. Ersatzteile Siehe Kundendienst-Information KI - 7 5.4. Entsorgung Defekte,... -
Seite 19: Technische Daten
Installationshandbuch Bedieneinheit BE 500 Technische Daten 6.1. Normen und Richtlinien Die BE 500 erfüllt die einschlägigen europäischen Vorschriften und Richtlinien für Gefahrenmeldeanlagen (GMA). - VdS (Anerkennungsnr.: G 298054) - EN 54 - ISO - DIN 14675 - VDE 0833 - EMV-Richtlinie 89/336/EWG - Ö-Norm... -
Seite 20: Energieversorgung
Bei Stromversorgung aus der BZ 500 LSN (0V, 12V) 6.7.1. Ausgangsspannung BZ 500: U = 10,8 V (min.) zul. Spannungs- Eingangsspannung BE 500: U = 10,2 V (min.) abfall v 0,6 V Drahtdurchmesser / Drahtquerschnitt max. Leitungslänge 0,6 mm ∅... -
Seite 21: Abkürzungsverzeichnis
Installationshandbuch Bedieneinheit BE 500 Abkürzungsverzeichnis = Anschaltehandbuch ANNE = Anschaltung-Netzgerät-Einheit BAB 10 = Bedienfeld-Anschaltung-BZ BAT 100 = Bedien- und Anzeigeteil Tableau BE 500 = Bedieneinheit BEB 10 = Bedienfeld-Elektronik-BZ = Brandmeldezentrale = Deutsches Institut für Normung e.V. = Elektromagnetische Verträglichkeit... - Seite 22 Bosch Sicherheitssysteme GmbH Robert-Koch-Str. 100 D-85521 Ottobrunn Info-Service Telefon: +49 89 6290 - 1039 Fax: +49 89 6290 - 1039 www.bosch-sicherheitssysteme.de info.service@de.bosch.com...
