2.6 Verdrahtung widerstandsüberwachter Meldergruppen (Schritt 6)
Trennen Sie den Netzstrom und die Batterie von der Anlage. Siehe Abschnitt 7.2 Strombegrenzte
Anschlüsse auf Seite 59 für weitere Informationen.
2.6.1

Anschluss der Brandmelder

Die widerstandsüberwachte Meldergrupe 1 unterstützt Zweileiter- und Vierleiterbrandmelder.
Die widerstandsüberwachten Meldergruppen 2 bis 32 unterstützen nur Vierleiterbrandmelder.
Siehe Abschnitt 4.2.1 Melder auf Seite 32 zur Parametrierung der widerstandsüberwachten Melder
als Brandmelder.
Siehe Abschnitt 2.6.2 Anschluss der Einbruchmelder an die Spannungsversorgung auf Seite 16 für die
Einbruchmelderkonfiguration.
1
2
4
3

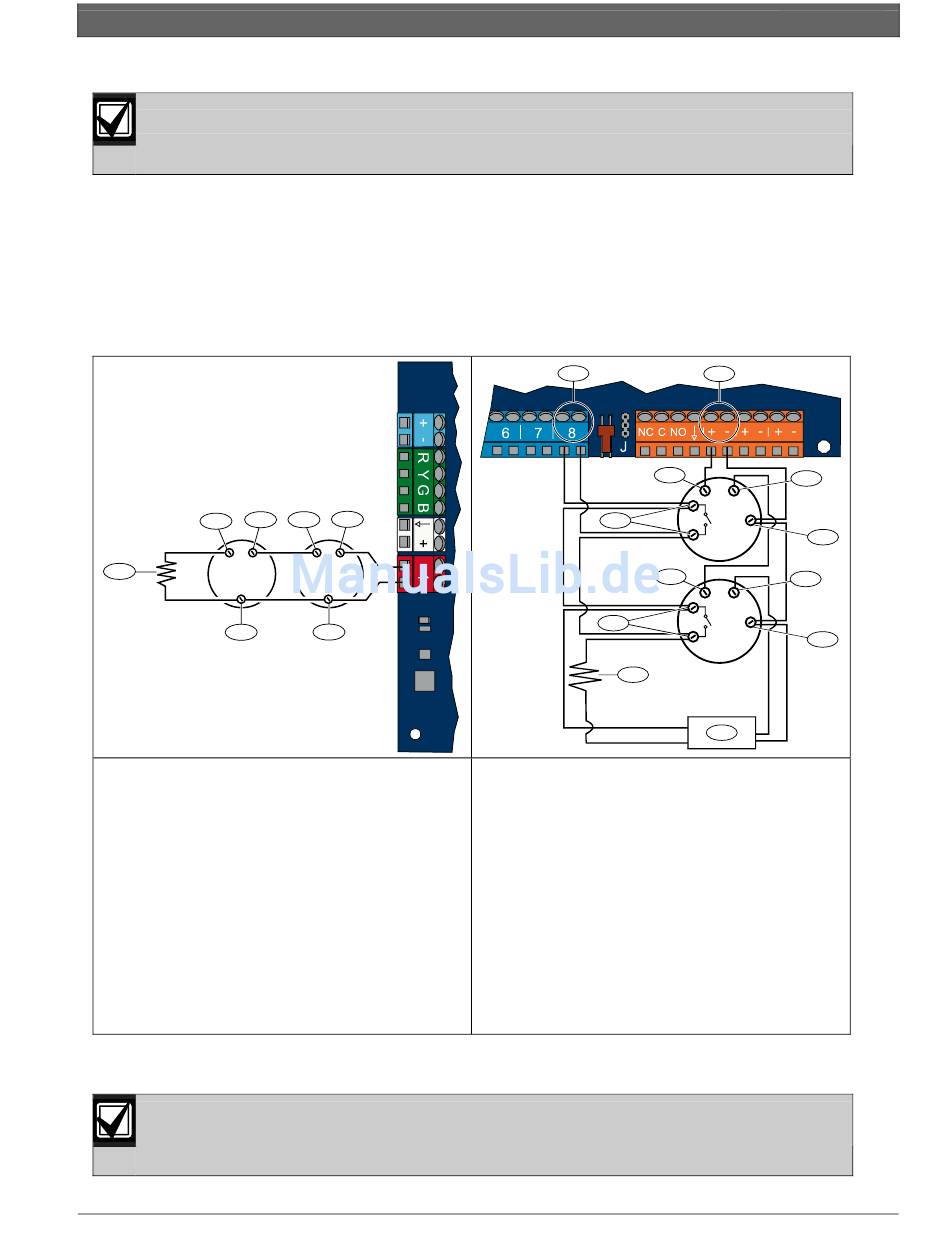

Zweileiterbrandmelder-Verdrahtung
1 - Eingangsanschluss
2 - Ausgangsanschluss
3 - Gemeinsamer (negativer) Anschluss
Ω
4 - 2,2-k -Leitungsabschlusswiderstand
(Artikel-Nr.: 25899)
Siehe Kompatibilitätsliste für Brandmelder der Easy Series (Artikel-Nr.: F01U004853) für kompatible
Zweileiterbrandmelder.
Bei Verwendung eines Ausgangs zur Stromversorgung des Vierleiterbrandmelders wird die
Ausgangsfunktion auf „Zurücksetzen des Systems" parametriert. Siehe Abschnitt 4.2.3
Meldungsziele auf Seite 34.
Bosch Security Systems, Inc. | 8/06 | F01U025199B
Easy Series (ICP-EZM2) | Installationshandbuch | 2.0 Installation
2 1
3
1
5
5
7
Vierleiterbrandmelder-Verdrahtung
1 - Widerstandsüberwachte Meldergruppe 1
bis 32 (Melder 8 ist abgebildet)
2 - Parametrierbarer Ausgang (PO)
(PO 2 ist abgebildet)
3 - Eingangsanschluss
4 - Ausgangsanschluss
5 - Alarmkontakt
6 - Gemeinsamer (negativer) Anschluss
7 - Leitungsabschluss- (EOL-) Widerstand
(Artikel-Nr.: 25899)
8 - Bosch EOL200-Leitungsabschluss-
(EOL-) Modul
2
3
4
6
3
4
6
8
