Demontage / Montage Des Steckergehäuses - Eltex Compact Power 24 V Betriebsanleitung

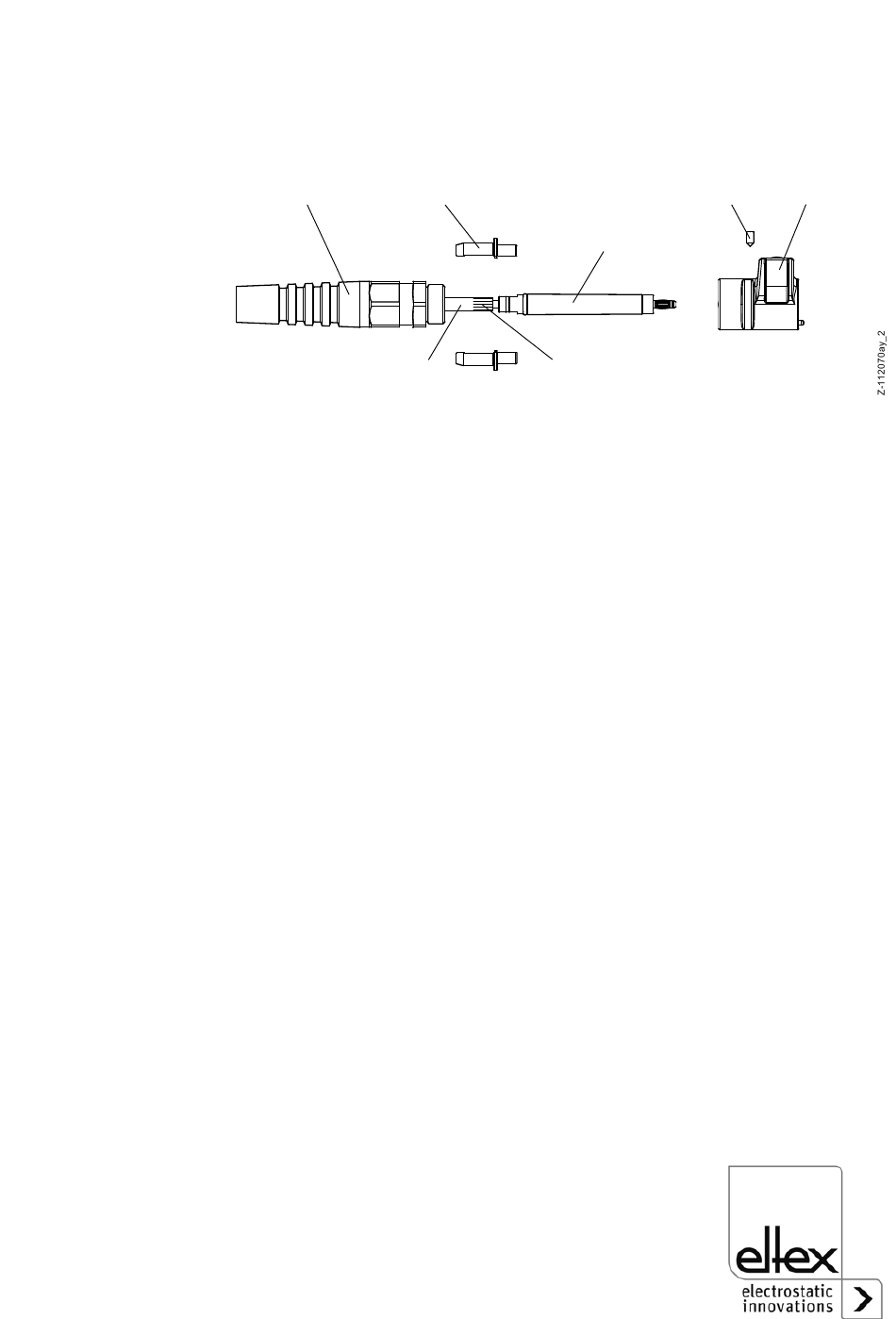

Abb. 6:
Demontage /
Montage des
Steckergehäuses
BA-de-2062-2106_ES24
3.4 Demontage / Montage des Steckergehäuses
Für die Kabelführung durch eine Wand / Bohrung kann das Steckergehäu-
se und die Knickschutzverschraubung entfernt werden.

• Lösen Sie zuerst die Überwurfmutter der Knickschutzverschraubung
(1).
• Schrauben Sie die Knickschutzverschraubung (1) aus dem Stecker-
gehäuse (7).
• Lösen Sie die Madenschraube (6), die sich unmittelbar hinter dem
Verriegelungsstift befindet.
• Fixieren Sie die beiden Halbschalen (4) des Schirmübertragers und
ziehen Sie das Steckergehäuse (7) nach vorne ab. Danach entfernen
Sie die beiden Halbschalen (4).
• Die Steckhülse (5) mit Lamellenstecker ist mit dem Hochspannungs-
kabel (2) vergossen und lässt sich nicht demontieren.
• Weiten Sie den Dichtgummi der Knickschutzverschraubung bei Bedarf
etwas auf und ziehen Sie die Knickschutzverschraubung (1) über die
Steckhülse ab.
• Für den Zusammenbau gehen Sie in umgekehrter Reihenfolge vor.
Achten Sie dabei beim Anlegen der Halbschalen (4) auf einen sauber
umgelegten Schirm (3) und insgesamt auf einen korrekten Zusammen-
bau.


13
