ELTEX ES47 Serie Betriebsanleitung
Hochspannungs-netzgeräte
Verwandte Anleitungen für ELTEX ES47 Serie
Inhaltszusammenfassung für ELTEX ES47 Serie

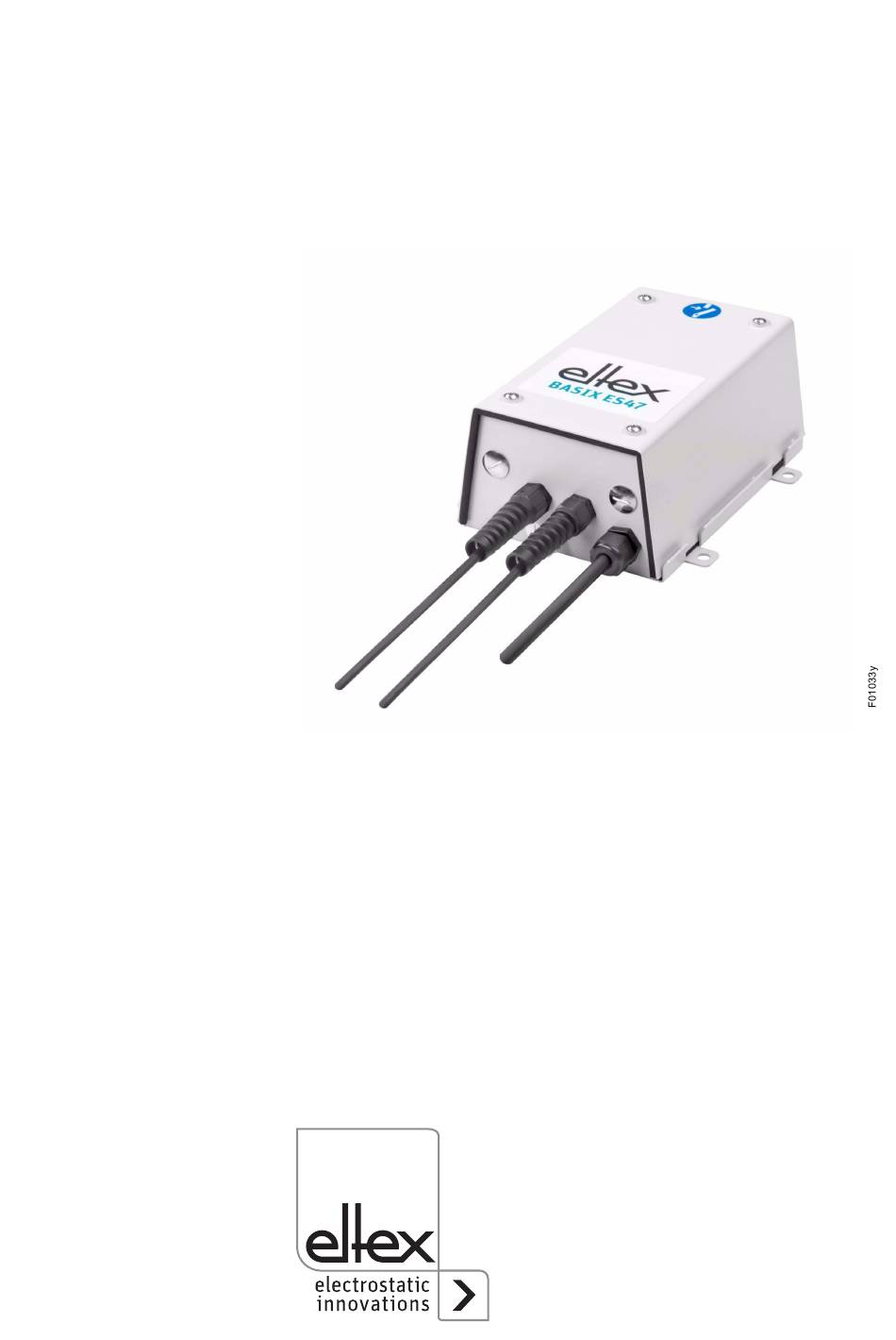

- Seite 1 Betriebsanleitung Entladesystem BASIX Netzgerät der Serie ES47 für Wechselspannungsbetrieb AC BA-de-2075-1807...
- Seite 2 BA-de-2075-1807_ES47...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteansicht Netzgerät ES47 ......4 Sicherheit ..........6 2.1 Bestimmungsgemäße Verwendung . - Seite 4 Verehrter Kunde Die Hochspannungs-Netzgeräte ES47 sind Stromversorgungseinheiten für die mit Wechselspannung betriebenen Entladeelektroden der Serie R47, der Ionenblasdüsen R36 und der Ionenblasköpfe R55. Die Entladeelektroden und das Netzgerät ES47 werden vor allem dort ein- gesetzt, wo störende elektrostatische Ladung auf schnell bewegten Mate- rialien den Produktionsprozess beeinträchtigt und daher eliminiert werden muss.
-
Seite 5: Geräteansicht Netzgerät Es47
1. Geräteansicht Netzgerät ES47 Abb. 1: Hochspannungs- Netzgerät ES47 für Wechselspan- nungsbetrieb 1 EIN/AUS-Schalter (EIN = beleuchtet) 2 Sicherung (Typ: siehe Typenschild) 3 Hochspannungsanschlüsse (4 Stück) 3.1 Darstellung mit angeschlossenem Hochspannungsstecker 3.2 Darstellung im Lieferzustand 4 Zuleitung Versorgungsspannung 5 Erdanschluss 6 Befestigungslasche 7 Befestigungsschrauben Gehäusedeckel X1 Erdanschluss / Schutzerde... -
Seite 6: Sicherheit
Bei nicht sach- und bestimmungsgemäßer Verwendung wird jede Haftung und Garantie durch den Hersteller abgelehnt. 2.1 Bestimmungsgemäße Verwendung Die Netzgeräte ES47 dürfen nur mit der Eltex Entladeelektroden R47, der Ionenblasdüse R36 und dem Ionenblaskopf R55 für Wechselspannungs- betrieb (AC) betrieben werden. -
Seite 7: Technischer Fortschritt
0,06 ml/m³ (0,12 mg/m³) nicht übersteigen. 2.4 Technischer Fortschritt Der Hersteller behält sich vor technische Daten ohne spezielle Ankündi- gung dem entwicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Änderungen und Erweiterungen der Betriebsan- leitung gibt Ihnen Eltex gerne Auskunft. BA-de-2075-1807_ES47... -
Seite 8: Installation Und Montage
Über den Erdanschluss (5, Abb. 1) muss eine dauerhafte Erdverbindung hergestellt werden. Das Erdungskabel sollte einen Mindestquerschnitt von 1,5 mm aufweisen 3.3 Auswahl der Entladeelektroden Es können die Eltex Entladeelektroden R47, die Ionenblasdüsen R36 und die Ionenblasköpfe R55 für Wechselspannungsbetrieb (AC) an die Netz- geräte ES47 angeschlossen werden. BA-de-2075-1807_ES47... -
Seite 9: Anschluss Des Hochspannungskabels
3.4 Anschluss des Hochspannungskabels Warnung! Stromschlaggefahr! Die Hochspannungskabel dürfen nur angeschlossen oder abgeklemmt werden, wenn das Netzgerät vom Netz getrennt ist. Die Elektroden werden über das vorkonfektionierte Hochspannungskabel am Netzgerät angeschlossen. Abb. 3: Hochspannungs- kabel ohne Schutzschlauch Vorgehensweise: • Entfernen Sie den Deckel des Netzgerätes (siehe Abb. 1). •... -
Seite 10: Maximale Aktive Elektrodenlänge Und Länge Des
3.5 Maximale aktive Elektrodenlänge und Länge des Hochspannungskabels Die Länge des Hochspannungskabels und die aktive Elektrodenlänge sind begrenzt. Durch die abgeschirmten Hochspannungskabel wird der Transformator im Netzgerät kapazitiv belastet. Die maximale Belastbarkeit ergibt sich als Funktion der gesamten aktiven Elektrodenlänge und der Gesamtlänge aller Hochspannungskabel. -
Seite 11: Betrieb
4. Betrieb 4.1 Inbetriebnahme Vor der Inbetriebnahme hat sich der Anwender von der korrekten Installa- tion und Montage des Netzgerätes und der Entladeelektroden zu verge- wissern. Danach kann die Versorgungsspannung eingeschaltet werden. Das Netzgerät wird mit dem Kippschalter (1, Abb. 1) eingeschaltet. In der Stellung EIN leuchtet der Schalter grün. -
Seite 12: Wartung
5. Wartung Warnung! Stromschlaggefahr! Schalten Sie das Netzgerät ab und unterbrechen Sie die Versorgungs- spannung bei allen Wartungs- und Reparaturarbeiten. Die Maschine, an der die Entladeelektroden installiert sind, darf nicht in Betrieb sein. Wartungsarbeiten dürfen nur von geschultem Personal oder Elektrofach- personal durchgeführt werden. -
Seite 13: Störungsbeseitigung
Schalten Sie das Netzgerät ab und unterbrechen Sie die Versorgungs- spannung bei allen Wartungs- und Reparaturarbeiten. Reparaturarbeiten dürfen nur von Elektrofachpersonal durchgeführt werden. Störung Ursache Maßnahme keine Hochspannung • Lampe im Netzschal- Eltex Service ter leuchtet: benachrichtigen. Transformator defekt. • Lampe im Netzschal- Versorgungsspannung ter leuchtet nicht: und Anschlüsse überprü-... -
Seite 14: Garantie
Eingriffe an den Geräten vorgenommen wurden und die Komponen- ten keine mechanischen Schäden aufweisen, gilt eine Garantie von 12 Monaten. Die Garantie gilt nur, wenn die von Eltex beschriebenen Montage- und Handhabungsvorschriften eingehalten werden. Die Garantiezeit beginnt mit der Lieferung. -
Seite 15: Technische Daten Es47
8. Technische Daten ES47 Versorgungsspannung 230 V AC 50/60 Hz; 115 V AC 60 Hz Leistungsaufnahme 25 VA maximal Ausgangsspannung 5 kV AC Belastbarkeit abhängig von Elektrodenlänge und Länge des Hochspannungskabels (siehe 3.5) Ausgangsstrom max. 2,4 mA bei 5 kV Betriebs- umgebungstemperatur 0... -
Seite 16: Abmessungen
9. Abmessungen Abb. 5: Maße Netzgerät ES47 BA-de-2075-1807_ES47... -
Seite 17: Ersatzteile Und Zubehör
10. Ersatzteile und Zubehör Artikel Artikel-Nr. Hochspannunskabel ohne Schutzschlauch zwischen Netzgerät ES47 und Blasdüse R36 bzw. Blaskopf R55 (Kabellänge angeben) KE/Xy Stecker "X" Set zum Konfektionieren des Hochspannungskabels ohne Schutzschlauch für Elektrode R47, Ionenblasdüse R36 oder Ionenblaskopf R55 113259 Koax-Krimpratschenzange, hexagonal 5,41 mm 102952 Blindstopfen, M16 x 1,5 113399... - Seite 18 BA-de-2075-1807_ES47...
-
Seite 20: Eltex Unternehmen Und Vertretungen
Eltex Unternehmen und Vertretungen Die aktuellen Adressen aller Eltex Vertretungen finden Sie im Internet unter www.eltex.com Eltex-Elektrostatik-Gesellschaft mbH Blauenstraße 67-69, D-79576 Weil am Rhein Telefon +49 (0) 76 21/ 79 05 - 230 Telefax +49 (0) 76 21/ 79 05 - 330 eMail static-control@eltex.com...
