Am oberen Rand etwa in der Mitte ist die Platine des Funkempfängers.
Berühren Sie sie nicht, achten Sie bei der späteren Installation darauf, dass
die starren Installationskabel die Platine nicht beschädigen!
• Auf der Platine im Gehäuse der Markisensteuerung finden Sie unten vier Schraub-
klemmenblöcke.
An diese werden die Installationskabel angeschlossen.
Bitte beachten Sie:
Der Netzanschluss in der Markisensteuerung (KL1, der linke der vier
Schraubklemmenblöcke) dient ausschließlich zur Stromversorgung der
Markisensteuerung selbst.
Es erfolgt hierüber keine Stromversorgung der Verbraucher!
Lediglich die sonst zu Tastern, Schaltern oder Steuerungen führenden Kabel sind an
die Schraubklemmenblöcke KL2, KL3 und KL4 anzuschließen. Ein einfaches
Verkabelungsbeispiel finden Sie unten:
Netzteil
L N PE
L N PE
KL1

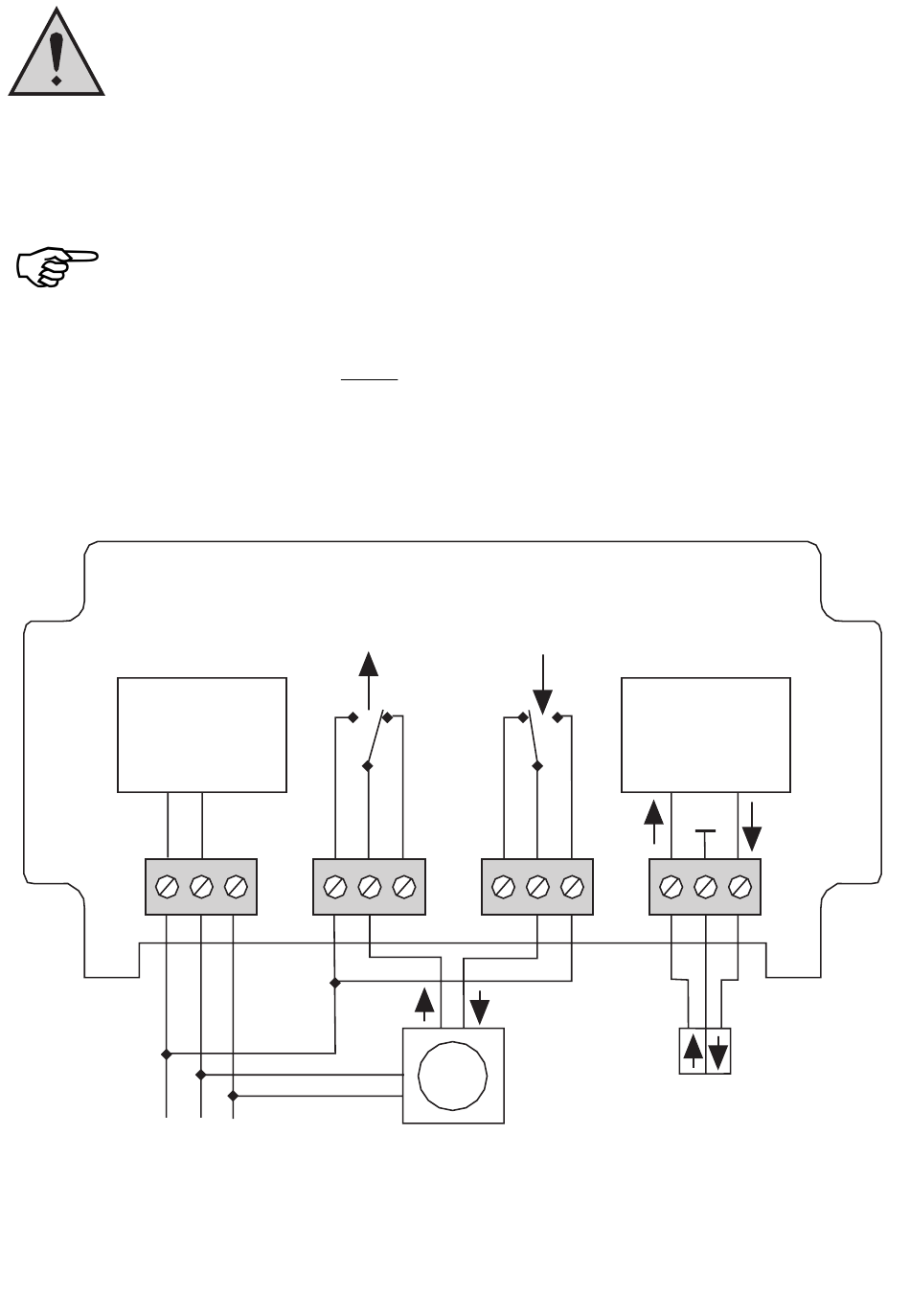

Bild 1: Verkabelungsbeispiel
KL2 KL3
M
8
Mikro-
controller
KL4
