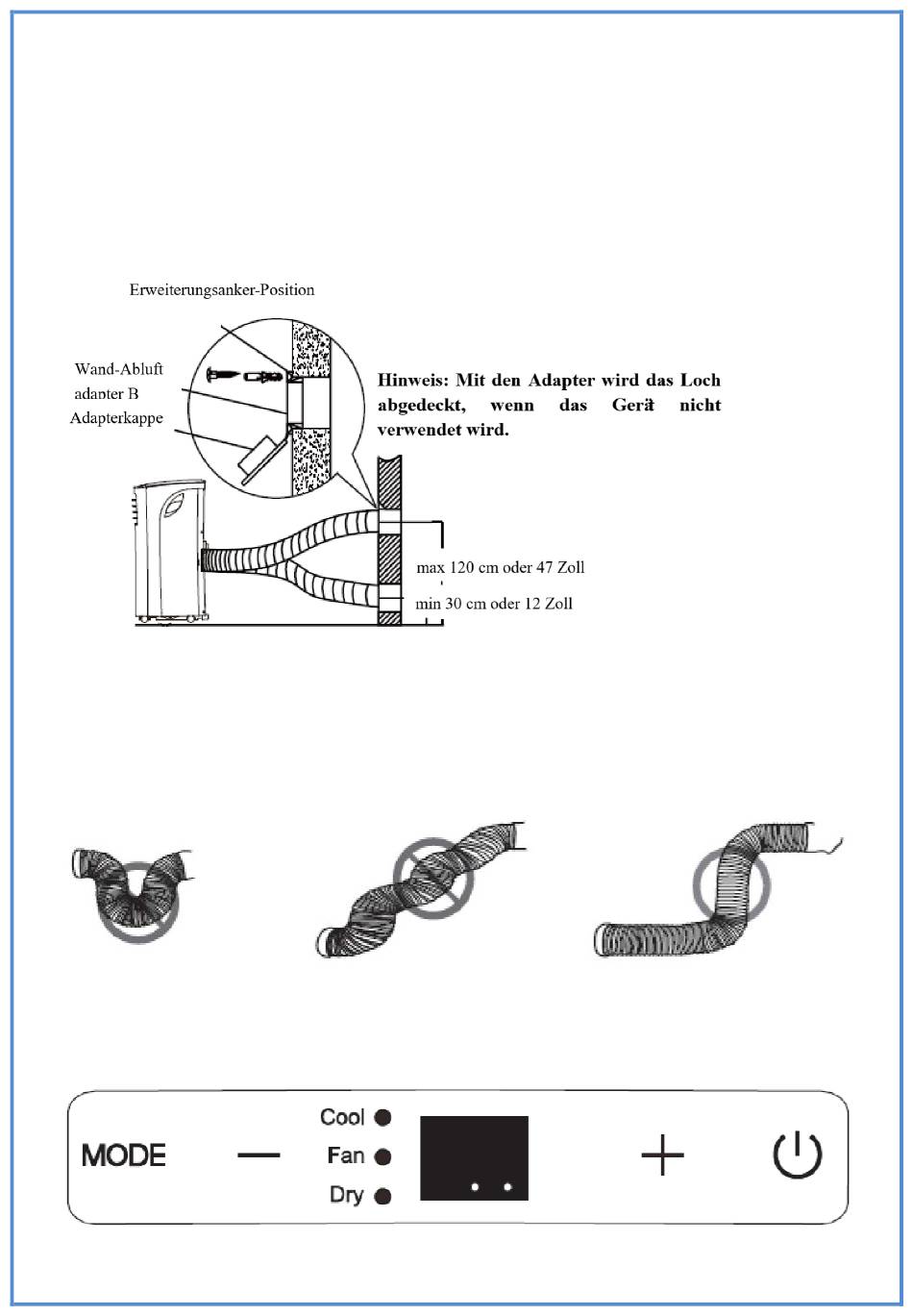

Typ 3: Wandmontage (optional)
•
Schneiden Sie für den Wand-Abluftadapter B ein 125 mm (4,9 Zoll) grosses Loch in die Wand.
•
Befestigen Sie den Wand-Abluftadapter B mit den vier im Lieferumfang enthaltenen Ankern und
Schrauben an der Wand.
Verbinden Sie den Abluftschlauchsatz (mit dem Wand-Abluftadapter A) mit dem Wand-
•
Abluftadapter B.
Hinweis:
Um eine einwandfreie Funktion zu gewährleisten, dürfen Sie den Schlauch NICHT überdehnen oder verbie-
gen. Achten Sie darauf, dass sich kein Hindernis um den Luftauslass des Abluftschlauches (im Bereich von
500 mm) herum befindet, damit die Abluftanlage ordnungsgemäss funktioniert. Alle Abbildungen in diesem
Handbuch dienen nur der Erläuterung. Ihr tatsächliches Klimagerät kann sich etwas unterscheiden. Es gilt
die tatsächliche Form.
Betrieb
HINWEIS: Das Bedienfeld könnte so aussehen, wie eines der folgenden:
