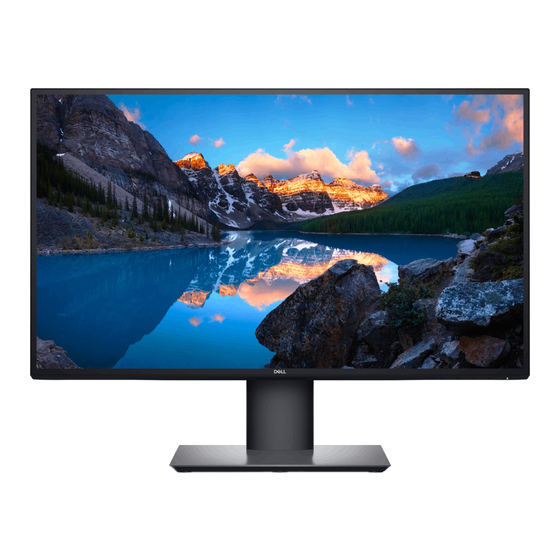

Dell UltraSharp 25 Benutzerhandbuch

Usb-c monitor
Vorschau ausblenden Andere Handbücher für UltraSharp 25:
Inhaltsverzeichnis

Werbung

Dell UltraSharp 25 USB-C Monitor -
U2520D/U2520DR
Benutzerhandbuch
Modell: U2520D/U2520DR
Behördliche Modellnummer: U2520Db

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell UltraSharp 25

  • Seite 1 Dell UltraSharp 25 USB-C Monitor - U2520D/U2520DR Benutzerhandbuch Modell: U2520D/U2520DR Behördliche Modellnummer: U2520Db...
  • Seite 2 ACHTUNG: EINE ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2020 - 12...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Über Ihren Monitor ......6 Lieferumfang ........6 Produktmerkmale.
  • Seite 4 Monitor einrichten ......27 Ständer anbringen ......27 Monitor anschließen.
  • Seite 5 Informationen ......77 Kontakt zu Dell ....... . . 77 EU Produktdatenbank für Energielabel und...
  • Seite 6: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an den technischen Support von Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden.
  • Seite 7 Netzkabel (Je nach Land verschieden) DisplayPort Kabel (DisplayPort auf DisplayPort, für U2520D) HDMI Kabel (für U2520DR) USB Type-C Kabel (zur Nutzung der USB-Ports am Monitor) USB Type-C auf Type-A Kabel (zur Nutzung der USB-Ports am Monitor) • Kurzanleitung • Werkskalibrierungsbericht •...
  • Seite 8: Produktmerkmale

    Produktmerkmale Der Dell U2520D/U2520DR Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 63,44 cm (25 Zoll) sichtbarer Bereich (diagonal gemessen). 2560 x 1440 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.
  • Seite 9: Komponenten Und Bedienelemente

    Komponenten und Bedienelemente Vorderseite Bedienelemente an der Vorderseite Bezeich- Beschreibung nung Funktionstasten (Weitere Informationen finden Sie unter Monitor bedienen) Ein/Aus-Taste (mit LED-Anzeige) Über Ihren Monitor │ 9...
  • Seite 10: Ansicht Von Hinten

    Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Service Tag Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung der Kabel durch die Öffnung. 10 │ Über Ihren Monitor...
  • Seite 11: Seitenansicht

    Seitenansicht Bezeich- Beschreibung Verwenden nung USB Downstream-Port mit Zum Aufladen Ihres Gerätes. Aufladefunktion USB Type-C Port Hier schließen Sie Ihre USB-Geräte an.* HINWEIS: Um diese Ports zu verwenden, müssen Sie das USB Type-C Kabel (im Lieferumfang des Monitors enthalten) mit dem USB Type-C Upstream Port des Monitors und Ihrem Computer verbinden.
  • Seite 12: Ansicht Von Unten

    Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeich- Beschreibung Verwenden nung Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). Schlitz für Sichert den Monitor mit Schloss (nicht im Sicherheitsschloss Lieferumfang enthalten). HDMI Port Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang von U2520DR enthalten).
  • Seite 13 USB Type-C Port Schließen Sie das USB Type-C Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der USB 3.0 Type-C Port bietet die schnellste Übertragungsrate und der Wechselmodus mit DP 1.4 unterstützt eine maximale Auflösung von 2560 x 1440 bei 60 Hz, PD 20 V/4,5 A, PD 20 V/3 A, 15 V/...
  • Seite 14: Technische Daten Des Monitors

    Technische Daten des Monitors Modell U2520D/U2520DR Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Seitenverhältnis 16:9 Sichtbares Bild Diagonale 634,4 mm (25 Zoll) Breite (aktiver Bereich) 553,0 mm (21,77 Zoll) Höhe (aktiver Bereich) 311,0 mm (12,24 Zoll) Gesamtbereich 171983,0 mm (266,57 Zoll Pixelabstand 0,216 mm x 0,216 mm Pixel pro Zoll (PPI)
  • Seite 15: Angaben Zur Auflösung

    Ständer Neigung -5° bis 21° Schwenkbar -45° bis 45° Drehung -90° bis 90° Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *DisplayPort und USB Type-C (Wechselmodus mit DisplayPort 1.4): HDR/HBR3/ DisplayPort 1.4/MST/DP Audio wird unterstützt.
  • Seite 16: Unterstützte Videomodi

    Unterstützte Videomodi Modell U2520D/U2520DR Videoanzeigefähigkeiten (HDMI 480p, 480i, 576p, 576i, 720p, 1080i, 1080p, & DisplayPort & USB Type-C Wechselmodus) Voreingestellte Anzeigemodi Anzeigemodus Horizontal- Vertikale- Pixeltakt Sync- frequenz frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) 720 x 400 31,50 70,00 28,30 VESA, 640 x 400 31,50 60,00...
  • Seite 17: Multi-Stream Transport (Mst) Modi

    Multi-Stream Transport (MST) Modi MST Quelle Monitor Maximale Anzahl von unterstützten Monitoren 2560 x 1440 bei 60 Hz 2560 x 1440 bei 60 Hz • 3 (Nutzt USB Type-C) • 3 (Nutzt DisplayPort) Elektrische Daten Modell U2520D/U2520DR Videoeingangssignale HDMI 2.0*/DisplayPort 1.4**, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar Netzeingangsspannung /...
  • Seite 18: Physische Eigenschaften

    • Digital: HDMI, 19-polig (für U2520DR) • Universal Serial Bus: Type-C, 24-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
  • Seite 19: Umgebungsbedingungen

    Abmessungen (ohne Ständer) Höhe 332,1 mm (13,07 Zoll) Breite 567,7 mm (22,35 Zoll) Tiefe 49,9 mm (1,96 Zoll) Ständerabmessungen Höhe (verlängert) 418,4 mm (16,47 Zoll) Höhe (zusammengeschoben) 371,0 mm (14,61 Zoll) Breite 245,0 mm (9,65 Zoll) Tiefe 185,0 mm (7,28 Zoll) Sockel 245 mm x 185 mm (9,65 Zoll x 7,28 Zoll) Gewicht...
  • Seite 20: Pinbelegung

    Temperatur Im Betrieb 0°C bis 40°C (32°F bis 104°F) Ausgeschaltet • Lagerung: -20°C bis 60°C (-4°F bis 140°F) • Versand: -20°C bis 60°C (-4°F bis 140°F) Luftfeuchtigkeit Im Betrieb 10% bis 80% (nicht kondensierend) Ausgeschaltet • Lagerung: 5% bis 90% (nicht kondensierend) •...
  • Seite 21 ML1(p) ML0(n) ML0(p) AUX(p) AUX(n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR DisplayPort-Anschluss (Ausgang) Seite mit 20 Stiften des Nummer angeschlossenen Signalkabels ML0 (p) ML0 (n) ML1 (p) ML1 (n) ML2 (p) ML2 (n) ML3 (p) Über Ihren Monitor │ 21...
  • Seite 22 ML3 (n) CONFIG1 CONFIG2 AUX CH (p) AUX CH (n) Hot-Plug-Erkennung Zurück DP_PWR HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0-...
  • Seite 23: Hot-Plug-Erkennung

    Reserviert (am Gerät nicht angeschlossen) DDC CLOCK (SCL) DDC DATA (SDA) DDC/CEC-Masse +5 V-Stromversorgung HOT-PLUG-ERKENNUNG Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann.
  • Seite 24: Usb 3.0 Downstream Anschluss

    USB Type-C Beschreibung Video DisplayPort 1.4* Daten USB 3.0 Stromversorgung (PD) Bis zu 90 W *HDR/HBR3/DisplayPort 1.4/MST/DP Audio wird unterstützt. USB 3.0 Downstream Anschluss Pin Nummer 9-poliger Verbinder SSRX- SSRX+ SSTX- SSTX+ USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+...
  • Seite 25: Usb-Ports

    Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf www.dell.com/support/monitors. Über Ihren Monitor │ 25...
  • Seite 26: Hinweise Zur Wartung

    Hinweise zur Wartung Monitor reinigen VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen. Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: •...
  • Seite 27: Monitor Einrichten

    Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
  • Seite 28 5. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein. 6. Heben Sie die Abdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. 7. Befestigen Sie den Ständer am Monitor. a.
  • Seite 29 8. Stellen Sie den Monitor aufrecht. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. Monitor einrichten │ 29...
  • Seite 30: Monitor Anschließen

    ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller.
  • Seite 31: Displayport (Displayport Auf Displayport) Kabel Anschließen (Für U2520D)

    DisplayPort (DisplayPort auf DisplayPort) Kabel anschließen (für U2520D) HINWEIS: Die werkseitige Standardeinstellung ist DP1.4 (DP1.2 wird unterstützt). Wenn der Monitor nach dem Anschluss des DisplayPort Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen auf DP1.1 zu ändern: •...
  • Seite 32: Hdmi-Kabel Anschließen (Für U2520Dr)

    HDMI-Kabel anschließen (für U2520DR) HINWEIS: Die werkseitige Standardeinstellung ist HDMI 2.0. Wenn der Monitor nach dem Anschluss des HDMI-Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen von HDMI 2.0 auf HDMI 1.4 zu ändern: • Drücken Sie auf eine Taste (außer der Taste), um das OSD-Menü...
  • Seite 33: Anschluss Des Usb Type-C Kabels

    Anschluss des USB Type-C Kabels HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte USB Type-C Kabel. • Dieser Anschluss unterstützt DisplayPort Wechselmodus (nur DP 1.4 Standard). • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 3.0) bietet bis zu 90 W Leistung. •...
  • Seite 34: Anschluss Des Monitors Für Usb-C Multi-Stream Transport (Mst) Funktion

    Anschluss des Monitors für USB-C Multi-Stream Transport (MST) Funktion HINWEIS: Die maximale Anzahl der unterstützten Monitore über MST wird von der Bandbreite der USB-C Quelle bestimmt. HINWEIS: Entfernen Sie den Gummistopfen, wenn Sie den DP Ausgangsanschluss verwenden. Ihre Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor...
  • Seite 35: Entfernen Des Monitorständers

    Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
  • Seite 36 Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch. 2. Den Ständer entfernen. (Siehe Entfernen des Monitorständers) 3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.
  • Seite 37: Monitor Bedienen

    Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
  • Seite 38: Bedienfeldtaste

    Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Menü Zugriff auf das Menüsystem. Verwenden Sie diese Taste, um das OSD- Hauptmenü zu verlassen. Beenden Zum Ein-/Ausschalten des Monitors. Ein leuchtendes weißes Licht zeigt an, dass der Ein/Aus Monitor eingeschaltet ist und normal (mit funktioniert.
  • Seite 39: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff auf das Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü...
  • Seite 40 6. Die Option auswählen, um zum Hauptmenü zurückzukehren. Symbol Menü und Beschreibung Untermenüs Helligkeit/ Mit diesem Menü die Einstellung das Helligkeit/ Kontrast Kontrast aktivieren. Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Auf die Taste drücken, um die Helligkeit zu verstärken, und auf die Taste drücken, um die Helligkeit abzuschwächen (min.
  • Seite 41 Eingabe- Im Eingabe-Quelle-Menü wählen Sie zwischen Quelle verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. USB Type-C Den USB Type-C-Eingang wählen Sie, wenn Sie einen USB Type-C Anschluss nutzen. Drücken Sie auf die Taste, um die Auswahl zu bestätigen. Den DP-Eingang wählen Sie, wenn Sie einen DisplayPort (DP) Anschluss nutzen.
  • Seite 42 Auto-Auswahl Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C für USB-C für: • Abfrage für mehr. Eingänge: Immer die "Zu USB-C-Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht. • Ja: Immer zu USB-C Videoeingang wechseln (ohne zu fragen), wenn das USB Type-C Kabel angeschlossen wird.
  • Seite 43 Voreinge- Ermöglicht Ihnen die Auswahl aus einer Liste stellte Modi voreingestellter Farbmodi. • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen. ACHTUN: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B.
  • Seite 44 Voreinge- 2. Zwinkern Sie häufig, um Ihre Augen zu stellte Modi befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben. 3. Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten. 4.
  • Seite 45 Voreinge- • Benutzerfarbe: Zum manuellen Einstellen der stellte Modi Farbeinstellungen. Verwenden Sie die Tasten, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen. Eingangsfarb- Hier können Sie einen der folgenden format Videoeingabemodi wählen: •...
  • Seite 46 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie oder , um den Farbton von '0' bis '100' einzustellen. HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
  • Seite 47 Display Mit dem Display Menü wird das Bild eingestellt. U2520D U2520DR Längen-/ Stellt das Seitenverhältnis auf Breite 16:9, Seitenverhält- Automatische Skalierung oder 4:3. Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Mit den Tasten oder können Sie die Bildschärfe im Bereich '0' bis '100' anpassen.
  • Seite 48 HINWEIS: Wenn Ihr PC nicht über einen integrierten Akku verfügt und direkt über den USB Type-C Port des Monitors mit Strom versorgt wird (wie z.B. der Dell OptiPlex Ultra Desktop), würde eine Änderung der USB-C Priorisierung im laufenden Betrieb die Stromzufuhr vom Monitor zum PC unterbrechen.
  • Seite 49 Smart HDR Die Smart HDR (High Dynamic Range) Funktion verbessert die Bildschirmausgabe, indem sie den Kontrast und die Farb- und Helligkeitsbereiche optimal anpasst. Die Standardeinstellung ist Aus. Sie können den Smart HDR Modus wie folgt einstellen: • Desktop: Geeignet für die Verwendung des Monitors mit einem Desktop Computer.
  • Seite 50 Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
  • Seite 51 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander. • Menü Tasten: Alle Menü-/Funktionstasten (außer der Ein-/Austaste) sind gesperrt und für den Benutzer nicht zugänglich. •...
  • Seite 52 Individualisie- U2520D U2520DR Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Direkttaste 2 Eingabe-Quelle, Längen-/Seitenverhältnis, Smart HDR, oder Drehung auswählen und einer Direkttaste zuweisen. LED der Ein-/ Ermöglicht Ihnen die Einstellung der LED- Austaste Stromanzeige in ein oder aus, um Energie zu sparen. USB-C Ladung Ermöglicht es Ihnen, die Funktion USB Type-C Ladung immer an während des Abschaltmodus...
  • Seite 53 Sonstige USB- Ermöglicht Ihnen die Aktivierung oder Deaktivierung Aufladung der USB Type-A und USB Type-C Downstream- Ports Aufladungsfunktion während des Monitor Standbymodus. HINWEIS: Diese Option ist nur verfügbar, wenn das USB Type-C (Upstream-Port) Kabel abgezogen ist. Wenn das USB Type-C Kabel angeschlossen ist, folgt Sonstige USB-Aufladung dem Betriebsstatus des USB-Hosts und die Option ist nicht zugänglich.
  • Seite 54 DDC/CI DDC/CI (Anzeigedatenkanal/Kommando- Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Aktivieren Sie diese Funktion für die besten Resultate sowie für die optimale Leistung Ihres Monitors.
  • Seite 55: Osd-Warnmeldung

    Servicemar- Zeigt die Servicemarkierung des Monitors an. Diese kierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Sonstige Setzt im Menü Weiteres sämtliche Einstellungen zurücks. auf die Standardwerte zurück.
  • Seite 56 HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. (Für U2520D) Wenn Sie die Helligkeit zum ersten Mal über die Standardstufe einstellen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie beabsichtigen, die Helligkeit zu ändern. (Für U2520D) Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B.
  • Seite 57 Die folgende Meldung wird angezeigt, bevor Sperre-Funktion aktiviert wird: HINWEIS: Die Meldung könnte je nach ausgewählten Einstellungen leicht unterschiedlich sein. (Für U2520D) Die folgende Meldung erscheint, wenn der Monitor in den Standbymodus wechselt: (Für U2520DR) Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt: Durch Aktivieren des Computers und "Aufwecken"...
  • Seite 58 Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie während des Aktiv-aus-Modus eine andere Taste als die Ein/Aus-Taste drücken, erscheint je nach gewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das zugreifen kann. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.
  • Seite 59 HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Wenn der Monitor über den DP/HDMI-Eingang angeschlossen ist und ein USB Type-C Kabel an ein Notebook angeschlossen ist, das den DP Wechselmodus unterstützt, erscheint, falls Auto-Auswahl für USB-C aktiviert ist, die folgende Meldung: Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt: Monitor bedienen │...
  • Seite 60 Wenn die MST Funktion eingeschaltet ist und die USB-C Priorisierung auf Hohe Auflösung eingestellt ist, erscheint bei Auswahl von Zurücksetzen die folgende Meldung: oder Wenn Ja ausgewählt ist, wird die folgende Meldung angezeigt: 60 │ Monitor bedienen...
  • Seite 61: Maximale Auflösung Einstellen

    Wenn 2560 x 1440 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.
  • Seite 62: Voraussetzungen Für Die Anzeige Oder Wiedergabe Von Hdr-Inhalten

    (mit HDR-Option) kompatibel ist und der HDR-Grafiktreiber installiert ist. Es muss eine HDR-fähige Playeranwendung verwendet werden, z.B. Cyberlink PowerDVD 17, Windows 10 Movies and TV-App. Zum Beispiel Dell XPS8910, Alienware Aurora R5, zusammen mit den folgenden Grafikkarten. Dell Grafiktreiber mit HDR-Unterstützung: Auf der Dell Support-Seite finden Sie den neuesten Grafiktreiber, der die HDR-Wiedergabe für Ihren PC/Notebook...
  • Seite 63: Kippen, Schwenken Und Höhenverstellung

    OS mit HDR-Unterstützung: Windows 10 Redstone 3 Treiber mit HDR-Unterstützung: Besuchen Sie downloadcenter.intel.com für den aktuellen HDR-Treiber HINWEIS: HDR-Wiedergabe über OS (z.B. Wiedergabe von HDR in einem Fenster im Desktop) erfordert Win 10 Redstone 2 oder höher mit entsprechenden Player-Anwendungen, z.B. PowerDVD17. Die Wiedergabe von geschützten Inhalten erfordert eine entsprechende DRM-Software und/oder Hardware, z.B.
  • Seite 64: Höhenverstellung

    Höhenverstellung HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.
  • Seite 65: Im Uhrzeigersinn Drehen

    Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.
  • Seite 66: Anzeigerotation-Einstellungen Ihres Systems Anpassen

    Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu...
  • Seite 67: Problemlösung

    Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.
  • Seite 68: Selbstdiagnose

    5. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.
  • Seite 69: Einstellen Der Usb-C Priorisierung, Wenn Die Usb-C Ladung Auf Ein Wenn Ausgeschaltet Eingestellt Ist

    Einstellen der USB-C Priorisierung, wenn die USB-C Ladung auf Ein wenn ausgeschaltet eingestellt ist Wenn USB-C Ladung auf An im Aus Modus (für U2520D) / Ein wenn ausgeschaltet (für U2520DR) eingestellt ist, ermöglicht Ihnen der Monitor nur dann die Angabe der Einstellungen für USB-C-Priorisierung, wenn Ihr PC ausgeschaltet ist.
  • Seite 70: Allgemeine Probleme

    Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen. Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist.
  • Seite 71 • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: http://www.dell.com/ support/monitors. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und...
  • Seite 72 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltprobleme Monitor schaltet • Achten Sie darauf, dass das sich aus und Videosignalkabel richtig und fest wieder ein an Monitor und Computer angeschlossen ist.
  • Seite 73 Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. Falsche Farben Unzureichende •...
  • Seite 74: Produktspezifische Probleme

    Produktspezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf • Prüfen Sie das Längen-/ dem Bildschirm Seitenverhältnis Einstellungen im zentriert, füllt aber OSD-Menü Display. nicht den • Setzen Sie den Monitor auf die gesamten Werkseinstellungen zurück.
  • Seite 75: Universal Serial Bus (Usb) Spezifische Probleme

    Kein Video am Beim Anschluss an • Ziehen Sie das HDMI/DisplayPort/ HDMI/ ein Dongle/ USB Type-C Kabel vom Dongle/ DisplayPort/ Docking-Gerät Docking-Gerät ab und schließen Sie USB Type-C über den das Docking Thunderbolt Kabel an das Anschluss Anschluss gibt es Notebook an.
  • Seite 76 Der USB Type-C • Überprüfen Sie, ob das Anschluss stellt Peripheriegeräte angeschlossene Gerät mit der USB-C keinen Strom bereit können nicht Spezifikation kompatibel ist. Der USB aufgeladen werden Type-C Port unterstützt USB 2.0 und eine Leistung von 90 W. • Überprüfen Sie, ob Sie das mit Ihrem Monitor mitgelieferte USB Type-C Kabel verwenden.
  • Seite 77: Anhang

    FCC-Erklärung und weitere rechtliche Informationen. Kontakt zu Dell Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800- 999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.
