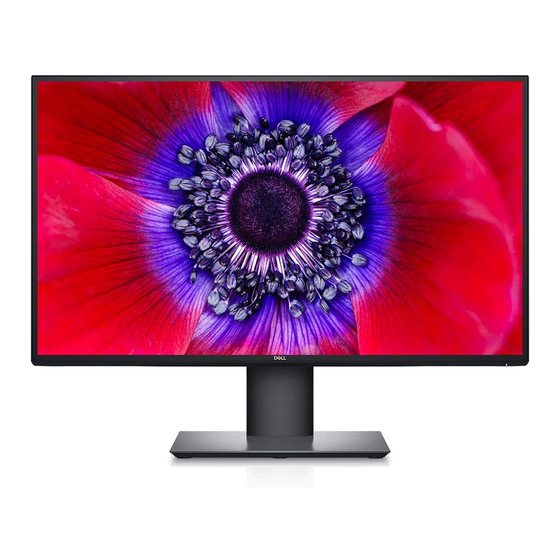

- Seite 1 Dell UltraSharp 25 USB-C Monitor - U2520D/U2520DR Benutzerhandbuch Modell: U2520D/U2520DR Behördliche Modellnummer: U2520Db...
- Seite 2 ACHTUNG: EINE ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2020 - 01...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ......6 Lieferumfang ........6 Produktmerkmale. - Seite 4 Monitor einrichten ......28 Ständer anbringen ......28 Monitor anschließen.
- Seite 5 Informationen ......75 Kontakt zu Dell ....... . . 75...
-
Seite 6: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an den technischen Support von Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. - Seite 7 Netzkabel (Je nach Land verschieden) DisplayPort Kabel (DisplayPort auf DisplayPort, für U2520D) HDMI Kabel (für U2520DR) USB Type-C Kabel (zur Nutzung der USB-Ports am Monitor) USB Type-C auf Type-A Kabel (zur Nutzung der USB-Ports am Monitor) • Kurzanleitung • Werkskalibrierungsbericht •...
-
Seite 8: Produktmerkmale
Produktmerkmale Der Dell U2520D/U2520DR Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 63,44 cm (25 Zoll) sichtbarer Bereich (diagonal gemessen). 2560 x 1440 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. -
Seite 9: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderseite Bedienelemente an der Vorderseite Bezeich- Beschreibung nung Funktionstasten (Weitere Informationen finden Sie unter Monitor bedienen) Ein/Aus-Taste (mit LED-Anzeige) Über Ihren Monitor │ 9... -
Seite 10: Ansicht Von Hinten
Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Service Tag Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung der Kabel durch die Öffnung. 10 │ Über Ihren Monitor... -
Seite 11: Seitenansicht
Seitenansicht Bezeich- Beschreibung Verwenden nung USB Downstream-Port mit Zum Aufladen Ihres Gerätes. Aufladefunktion USB Type-C Port Hier schließen Sie Ihre USB-Geräte an.* HINWEIS: Um diese Ports zu verwenden, müssen Sie das USB Type-C Kabel (im Lieferumfang des Monitors enthalten) mit dem USB Type-C Upstream Port des Monitors und Ihrem Computer verbinden. -
Seite 12: Ansicht Von Unten
Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeich- Beschreibung Verwenden nung Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). Schlitz für Sichert den Monitor mit Schloss (nicht im Sicherheitsschloss Lieferumfang enthalten). HDMI Port Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang von U2520DR enthalten). - Seite 13 USB Type-C Port Schließen Sie das USB Type-C Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der USB 3.0 Type-C Port bietet die schnellste Übertragungsrate und der Wechselmodus mit DP 1.4 unterstützt eine maximale Auflösung von 2560 x 1440 bei 60 Hz, PD 20 V/4,5 A, PD 20 V/3 A, 15 V/...
-
Seite 14: Technische Daten Des Monitors
Technische Daten des Monitors Modell U2520D/U2520DR Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Seitenverhältnis 16:9 Sichtbares Bild Diagonale 634,4 mm (25 Zoll) Breite (aktiver Bereich) 553,0 mm (21,77 Zoll) Höhe (aktiver Bereich) 311,0 mm (12,24 Zoll) Gesamtbereich 171983,0 mm (266,57 Zoll Pixelabstand 0,216 mm x 0,216 mm Pixel pro Zoll (PPI) - Seite 15 Ständer Neigung -5° bis 21° Schwenkbar -45° bis 45° Drehung -90° bis 90° Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *DisplayPort und USB Type-C (Wechselmodus mit DisplayPort 1.4): HDR/HBR3/ DisplayPort 1.4/MST/DP Audio wird unterstützt.
-
Seite 16: Angaben Zur Auflösung
Angaben zur Auflösung Modell U2520D/U2520DR Horizontalfrequenzen 10 kHz bis 120 kHz (automatisch) Vertikalfrequenzen 48 Hz bis 75 Hz (automatisch) Max. voreingestellte Auflösung 2560 x 1440 bei 60 Hz Unterstützte Videomodi Modell U2520D/U2520DR Videoanzeigefähigkeiten (HDMI 480p, 480i, 576p, 576i, 720p, 1080i, 1080p, &... -
Seite 17: Multi-Stream Transport (Mst) Modi
VESA, 1600 x 1200 75,00 60,00 162,00 VESA, 1920 x 1080 67,50 60,00 148,50 VESA, 2048 x 1080 66,58 60,00 147,16 VESA, 2560 x 1440 88,80 60,00 241,50 Multi-Stream Transport (MST) Modi MST Quelle Monitor Maximale Anzahl von unterstützten Monitoren 2560 x 1440 bei 60 Hz 2560 x 1440 bei 60 Hz •... -
Seite 18: Physische Eigenschaften
• Digital: HDMI, 19-polig (für U2520DR) • Universal Serial Bus: Type-C, 24-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem... -
Seite 19: Umgebungsbedingungen
Gewicht ohne montierten Ständer 4,2 kg (9,26 lb) (zur Wand- oder VESA- Befestigung - ohne Kabel) Gewicht des Ständers 1,8 kg (3,97 lb) Umgebungsbedingungen Modell U2520D/U2520DR Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert wo zutreffend. EPEAT Registration variiert je nach Land. Siehe www.epeat.net für Registrierungsstatus nach Land. -
Seite 20: Energieverwaltungsmodi
Energieverwaltungsmodi Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem Computer installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. -
Seite 21: Pinbelegung
HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien. Dieses Produkt erfüllt die ENERGY STAR Richtlinien in den werkseitigen Standardeinstellungen, die über die Funktion "Zurücksetzen" im OSD-Menü wiederhergestellt werden können. Das Ändern der werkseitigen Standardeinstellungen oder das Aktivieren anderer Funktionen kann die Leistungsaufnahme erhöhen, die den von ENERGY STAR vorgegebenen Grenzwert überschreiten kann. - Seite 22 ML0(n) ML0(p) AUX(p) AUX(n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR DisplayPort-Anschluss (Ausgang) Seite mit 20 Stiften des Nummer angeschlossenen Signalkabels ML0 (p) ML0 (n) ML1 (p) ML1 (n) ML2 (p) ML2 (n) ML3 (p) 22 │ Über Ihren Monitor...
- Seite 23 ML3 (n) CONFIG1 CONFIG2 AUX CH (p) AUX CH (n) Hot-Plug-Erkennung Zurück DP_PWR HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0-...
-
Seite 24: Hot-Plug-Erkennung
Reserviert (am Gerät nicht angeschlossen) DDC CLOCK (SCL) DDC DATA (SDA) DDC/CEC-Masse +5 V-Stromversorgung HOT-PLUG-ERKENNUNG Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. -
Seite 25: Usb 3.0 Downstream Anschluss
USB Type-C Beschreibung Video DisplayPort 1.4* Daten USB 3.0 Stromversorgung (PD) Bis zu 90 W *HDR/HBR3/DisplayPort 1.4/MST/DP Audio wird unterstützt. USB 3.0 Downstream Anschluss Pin Nummer 9-poliger Verbinder SSRX- SSRX+ SSTX- SSTX+ USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+... -
Seite 26: Usb-Ports
Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf www.dell.com/support/monitors. 26 │ Über Ihren Monitor... -
Seite 27: Hinweise Zur Wartung
Hinweise zur Wartung Monitor reinigen VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen. Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: •... -
Seite 28: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. - Seite 29 5. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein. 6. Heben Sie die Abdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. 7. Befestigen Sie den Ständer am Monitor. a.
- Seite 30 8. Stellen Sie den Monitor aufrecht. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 30 │ Monitor einrichten...
-
Seite 31: Monitor Anschließen
ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller. -
Seite 32: Displayport (Displayport Auf Displayport) Kabel Anschließen (Für U2520D)
DisplayPort (DisplayPort auf DisplayPort) Kabel anschließen (für U2520D) HINWEIS: Die werkseitige Standardeinstellung ist DP1.4 (DP1.2 wird unterstützt). Wenn der Monitor nach dem Anschluss des DisplayPort Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen auf DP1.1 zu ändern: •... -
Seite 33: Hdmi-Kabel Anschließen (Für U2520Dr)
HDMI-Kabel anschließen (für U2520DR) HINWEIS: Die werkseitige Standardeinstellung ist HDMI 2.0. Wenn der Monitor nach dem Anschluss des HDMI-Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen von HDMI 2.0 auf HDMI 1.4 zu ändern: • Drücken Sie auf eine Taste (außer der Taste), um das OSD-Menü... -
Seite 34: Anschluss Des Usb Type-C Kabels
Anschluss des USB Type-C Kabels HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte USB Type-C Kabel. • Dieser Anschluss unterstützt DisplayPort Wechselmodus (nur DP 1.4 Standard). • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 3.0) bietet bis zu 90 W Leistung. •... -
Seite 35: Anschluss Des Monitors Für Usb-C Multi-Stream Transport (Mst) Funktion
Anschluss des Monitors für USB-C Multi-Stream Transport (MST) Funktion HINWEIS: Die maximale Anzahl der unterstützten Monitore über MST wird von der Bandbreite der USB-C Quelle bestimmt. HINWEIS: Entfernen Sie den Gummistopfen, wenn Sie den DP Ausgangsanschluss verwenden. Ihre Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor... -
Seite 36: Entfernen Des Monitorständers
Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. - Seite 37 Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch. 2. Den Ständer entfernen. (Siehe Entfernen des Monitorständers) 3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.
-
Seite 38: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. -
Seite 39: Bedienfeldtaste
Verwenden Sie diese Taste zur Auswahl aus einer Liste von Videosignalen, die mit Ihrem Monitor Schnellzugriffsta- verbunden sein könnten. sten/ Eingabe-Quelle Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff Menü auf das Menüsystem. Verwenden Sie diese Taste, um das OSD- Hauptmenü... -
Seite 40: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Mit der OK-Taste bestätigen Sie Ihre Auswahl. Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück. Zurück Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff auf das Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. - Seite 41 HINWEIS: Die angezeigten Richtungstasten (und die OK-Taste) können je nach dem von Ihnen gewählten Menü unterschiedlich sein. Verwenden Sie die verfügbaren Tasten, um Ihre Auswahl zu treffen. 4. Auf die Tasten drücken, um den gewünschten Parameter auszuwählen. 5. Drücken Sie auf , um zum Untermenü...
- Seite 42 Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
- Seite 43 Auto-Auswahl Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C für USB-C für: • Abfrage für mehr. Eingänge: Immer die "Zu USB-C-Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht. • Ja: Immer zu USB-C Videoeingang wechseln (ohne zu fragen), wenn das USB Type-C Kabel angeschlossen wird.
- Seite 44 Voreinge- Ermöglicht Ihnen die Auswahl aus einer Liste stellte Modi voreingestellter Farbmodi. • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen. ACHTUN: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B.
- Seite 45 Voreinge- 2. Zwinkern Sie häufig, um Ihre Augen zu stellte Modi befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben. 3. Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten. 4.
- Seite 46 Voreinge- • Benutzerfarbe: Zum manuellen Einstellen der stellte Modi Farbeinstellungen. Verwenden Sie die Tasten, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen. Eingangsfarb- Hier können Sie einen der folgenden format Videoeingabemodi wählen: •...
- Seite 47 Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie oder , um den Wert der Farbsättigung von '0' bis '100' einzustellen. HINWEIS: Die Sättigungseinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich. Farbe zurücks. Setzt die Farbeinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.
- Seite 48 DisplayPort Multi-Stream Transport. Die Standardeinstellung ist Aus. Um MST (DP out) zu aktivieren, wählen Sie Auf. HINWEIS: Wenn das DisplayPort/USB Type-C Upstream-Kabel und das DP Downstream-Kabel angeschlossen sind, stellt der Monitor MST automatisch auf Auf. Diese Aktion wird nur einmal durchgeführt, nachdem Zurücksetzen oder Anzeige zurücks.
- Seite 49 Smart HDR Die Smart HDR (High Dynamic Range) Funktion verbessert die Bildschirmausgabe, indem sie den Kontrast und die Farb- und Helligkeitsbereiche optimal anpasst. Die Standardeinstellung ist Aus. Sie können den Smart HDR Modus wie folgt einstellen: • Desktop: Geeignet für die Verwendung des Monitors mit einem Desktop Computer.
- Seite 50 Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
- Seite 51 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander. • Menü Tasten: Alle Menü-/Funktionstasten (außer der Ein-/Austaste) sind gesperrt und für den Benutzer nicht zugänglich. •...
- Seite 52 Individualisie- Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Direkttaste 2 Eingabe-Quelle, Längen-/Seitenverhältnis, Smart HDR, oder Drehung auswählen und einer Direkttaste zuweisen. LED der Ein-/ Ermöglicht Ihnen die Einstellung der LED- Austaste Stromanzeige in ein oder aus, um Energie zu sparen. USB-C Ladung Ermöglicht es Ihnen, die Funktion USB Type-C Ladung immer an während des Abschaltmodus...
- Seite 53 Weiteres Wählen Sie diese Option zum Anpassen der OSD- Einstellungen, z.B. DDC/CI, LCD- Konditionierung, usw. Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an. DDC/CI DDC/CI (Anzeigedatenkanal/Kommando- Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer.
- Seite 54 Servicemar- Zeigt die Servicemarkierung des Monitors an. Diese kierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Sonstige Setzt im Menü Weiteres sämtliche Einstellungen zurücks. auf die Standardwerte zurück.
-
Seite 55: Osd-Warnmeldung
OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. - Seite 56 Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt: Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie während des Aktiv-aus-Modus eine andere Taste als die Ein/Aus-Taste drücken, erscheint je nach gewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das...
- Seite 57 Wenn der USB Type-C, DisplayPort oder HDMI-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Wenn der Monitor über den DP/HDMI-Eingang angeschlossen ist und ein USB Type-C Kabel an ein Notebook angeschlossen ist, das den DP Wechselmodus Auto-Auswahl für USB-C unterstützt, erscheint, falls...
- Seite 58 Wenn die MST Funktion eingeschaltet ist und die USB-C Priorisierung auf Hohe Auflösung eingestellt ist, erscheint bei Auswahl von Zurücksetzen die folgende Meldung: Wenn Ja ausgewählt ist, wird die folgende Meldung angezeigt: Unter Problemlösung finden Sie weitere Informationen. 58 │ Monitor bedienen...
-
Seite 59: Maximale Auflösung Einstellen
Wenn 2560 x 1440 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 60: Voraussetzungen Für Die Anzeige Oder Wiedergabe Von Hdr-Inhalten
(mit HDR-Option) kompatibel ist und der HDR-Grafiktreiber installiert ist. Es muss eine HDR-fähige Playeranwendung verwendet werden, z.B. Cyberlink PowerDVD 17, Windows 10 Movies and TV-App. Zum Beispiel Dell XPS8910, Alienware Aurora R5, zusammen mit den folgenden Grafikkarten. Dell Grafiktreiber mit HDR-Unterstützung: Auf der Dell Support-Seite finden Sie den neuesten Grafiktreiber, der die HDR-Wiedergabe für Ihren PC/Notebook... -
Seite 61: Kippen, Schwenken Und Höhenverstellung
HINWEIS: HDR-Wiedergabe über OS (z.B. Wiedergabe von HDR in einem Fenster im Desktop) erfordert Win 10 Redstone 2 oder höher mit entsprechenden Player-Anwendungen, z.B. PowerDVD17. Die Wiedergabe von geschützten Inhalten erfordert eine entsprechende DRM-Software und/oder Hardware, z.B. Microsoft Playready™. Informationen zur HDR-Unterstützung finden Sie auf der Microsoft Webseite. -
Seite 62: Höhenverstellung
Höhenverstellung HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt. -
Seite 63: Im Uhrzeigersinn Drehen
Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen. -
Seite 64: Anzeigerotation-Einstellungen Ihres Systems Anpassen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu... -
Seite 65: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. -
Seite 66: Selbstdiagnose
4. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist. 5. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer;... -
Seite 67: Usb Type-C Ladung Immer An
Sie weitere Informationen. Sie können Ihre aktuelle Firmwareversion unter Firmware überprüfen. Wenn dies nicht verfügbar ist, besuchen Sie die Dell Download Support Seite für das neueste Anwendungsinstallationsprogramm (Monitor Firmware Update Utility.exe) und lesen Sie die Bedienungsanleitung zur Firmware Aktualisierung: www.dell.com/U2520D oder www.dell.com/U2520DR. -
Seite 68: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen. Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist. - Seite 69 • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: http://www.dell.com/ support/monitors. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und...
- Seite 70 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltprobleme Monitor schaltet • Achten Sie darauf, dass das sich aus und Videosignalkabel richtig und fest wieder ein an Monitor und Computer angeschlossen ist.
- Seite 71 Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. Falsche Farben Unzureichende •...
-
Seite 72: Produktspezifische Probleme
Produktspezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf • Prüfen Sie das Längen-/ dem Bildschirm Seitenverhältnis Einstellungen im zentriert, füllt aber OSD-Menü Display. nicht den • Setzen Sie den Monitor auf die gesamten Werkseinstellungen zurück. -
Seite 73: Universal Serial Bus (Usb) Spezifische Probleme
Kein Video am Beim Anschluss an • Ziehen Sie das HDMI/DisplayPort/ HDMI/ ein Dongle/ USB Type-C Kabel vom Dongle/ DisplayPort/ Docking-Gerät Docking-Gerät ab und schließen Sie USB Type-C über den das Docking Thunderbolt Kabel an das Anschluss Anschluss gibt es Notebook an. - Seite 74 Der USB Type-C • Überprüfen Sie, ob das Anschluss stellt Peripheriegeräte angeschlossene Gerät mit der USB-C keinen Strom bereit können nicht Spezifikation kompatibel ist. Der USB aufgeladen werden Type-C Port unterstützt USB 2.0 und eine Leistung von 90 W. • Überprüfen Sie, ob Sie das mit Ihrem Monitor mitgelieferte USB Type-C Kabel verwenden.
-
Seite 75: Anhang
Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
