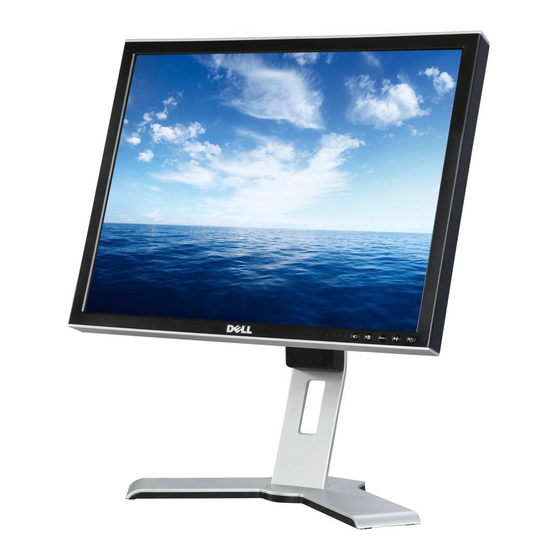

Dell™ 2007FP Flachbildschirm
Über Ihren Monitor
Vorderansicht
Rückansicht
Seitenansicht
Ansicht der Unterseite
Technische Daten des Monitors
Universal Serial Bus (USB)-Schnittstelle
Plug-and-Play-Fahigkeit
Pflege Ihres Monitors
Verwenden Ihres einstellbaren Monitor-Standfußes
Den Standfuß befestigen
Ordnen der Kabel
Verwenden der kipp- und drehbaren vertikalen Verlängerung
Den Standfuß entfernen
Einrichten Ihres Monitors
Einrichten Ihres Monitors
Verwenden der Tasten an der Vorderseite
Verwenden des OSD
Einstellen der optimalen Auflösung
Verwenden der Dell™ Soundbar (Optional)
Hinweise, Anmerkungen und Warnungen
HINWEISE: Ein HINWEISE enthält wichtige Informationen, die Ihnen helfen, Ihr Computersystem effizienter zu nutzen.
ANMERKUNG: Ein ANMERKUNG zeigt eine potentielle Beschädigung der Hardware oder den Verlust von Daten an und teilt Ihnen mit, wie Sie das
Problem beheben können.
WARNUNG: Eine WARNUNG weist darauf hin, das die Gefahr der Beschädigung von Eigentum, der persönlichen Verletzung oder des Todesfalls besteht.
Einige Warnungen können in unterschiedlicher Form erscheinen und werden u.U. zusammen mit einem Symbol angezeigt. In diesen Fällen wird das Zeigen
dieser Warnungen von den entsprechenden Behörden geregelt.
Die Informationen in diesem Dokument können jederzeit und ohne vorherige Ankündigung geändert werden.
© 2006 Dell™ Inc. Alle Rechte vorbehalten.
Anhang, Garantieinformationen, Sicherheitsinformationen, Kontakte zu Dell™, Regulatory Notices (Hinweise zu gesetzlichen Vorschriften), Installationsanleitung für Ihren Monitor.
Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell™ Inc. ist streng verboten.
Warenzeichen, die in diesem Text verwendet werden: Dell™, das DELL Logo, Inspiron, Dell™ Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell™
OpenManage sind Warenzeichen von Dell™ Inc; Microsoft, Windows, und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von
Adobe Systems Incorporated, das in bestimmten Rechtsprechungen registriert sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection
Agency. Als ENERGY STAR Partner hat Dell™ Inc. festgestellt, dass dieses Produkt den ENERGY STAR Richtlinien für Energieeffizienz entspricht.
Andere Marken und Handelsnamen werden möglicherweise in diesem Dokument verwendet, um entweder auf die Rechtspersonen, die diese Marken und Namen beanspruchen,
oder auf deren Produkte zu verweisen. Dell™l Inc. beansprucht keine Eigentumsrechte auf Marken und Handelsnamen mit der Ausnahme ihrer eigenen.
Model 2007FP
März 2006 Rev. A03
Ihren Monitor drehen
Die Drehung Ihres Monitors ändern
Das Betriebssystem drehen
Probleme lösen
Monitor-spezifische Störungsbehebungsmaßnahmen
Übliche Probleme
Videoprobleme
Spezifische Symptome des Produktes
Spezifische Universal Serial Bus (USB) Produktes
Soundbar (Optional) Fehlerbehebung
Anhang
FCC-Erklärung
ACHTUNG: Sicherheitshinweise
Dell Kontaktangaben
