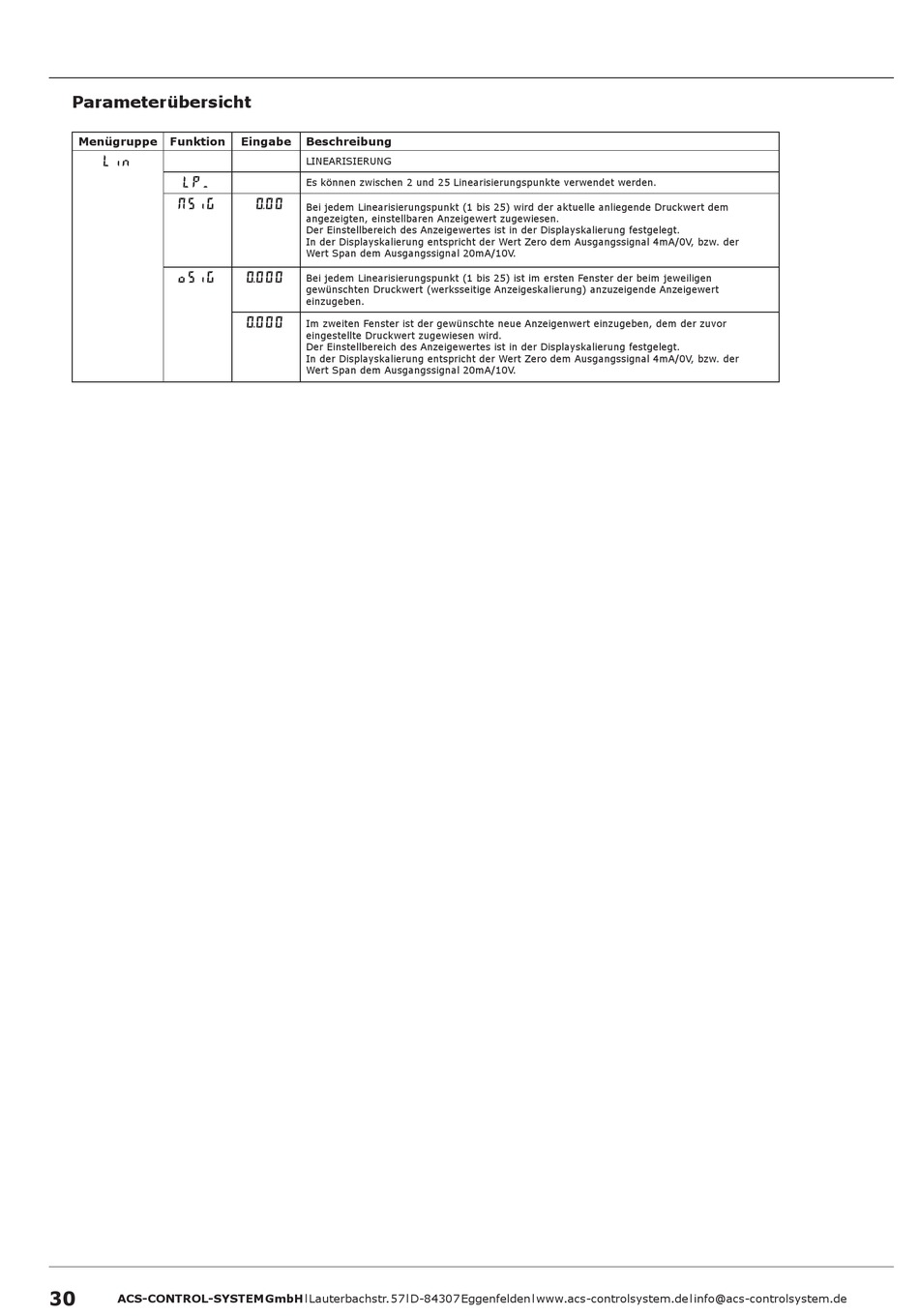

Parameterübersicht
Menügruppe
Funktion
Lin
LP_
NSig
oSiG
30
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Eingabe
Beschreibung
LINEARISIERUNG
Es können zwischen 2 und 25 Linearisierungspunkte verwendet werden.
0. 0 0
Bei jedem Linearisierungspunkt (1 bis 25) wird der aktuelle anliegende Druckwert dem
angezeigten, einstellbaren Anzeigewert zugewiesen.
Der Einstellbereich des Anzeigewertes ist in der Displayskalierung festgelegt.
In der Displayskalierung entspricht der Wert Zero dem Ausgangssignal 4mA/0V, bzw. der
Wert Span dem Ausgangssignal 20mA/10V.
0. 0 00
Bei jedem Linearisierungspunkt (1 bis 25) ist im ersten Fenster der beim jeweiligen
gewünschten Druckwert (werksseitige Anzeigeskalierung) anzuzeigende Anzeigewert
einzugeben.
0. 0 00
Im zweiten Fenster ist der gewünschte neue Anzeigenwert einzugeben, dem der zuvor
eingestellte Druckwert zugewiesen wird.
Der Einstellbereich des Anzeigewertes ist in der Displayskalierung festgelegt.
In der Displayskalierung entspricht der Wert Zero dem Ausgangssignal 4mA/0V, bzw. der
Wert Span dem Ausgangssignal 20mA/10V.
