- Seite 1 SCOTT 2014 BIKE OWNER’S MANUAL SCOTT SPORTS SA | 17 RTE DU CROCHET | 1762 GIVISIEZ | SWITZERLAND © 2013 SCOTT SPORTS SA, ALL RIGHTS RESERVED | SCOTT-SPORTS.COM DISTRIBUTION: SSG (EUROPE) DISTRIBUTION CENTER SA P.E.D ZONE C1, RUE DU KIELL 60 | 6790 AUBANGE | BELGIUM |...
-
Seite 2: Inhaltsverzeichnis
Scale Carbon Konzept ........ -

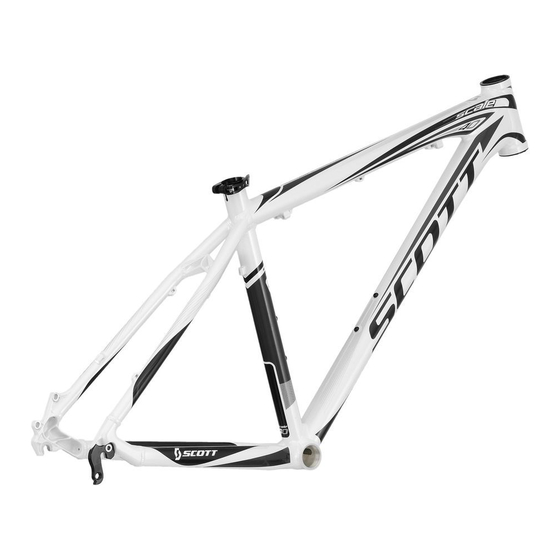

Seite 3: Scale Carbon Konzept
GeometrIe Scale Scale ist das Resultat von Forschung und Entwicklung basierend auf dem Feedback des Scott-Swisspower Racing Teams mit dem Ziel einen der leichtesten XC Racing- Rahmen im Markt herzustellen. Unser Ziel war nicht nur ein möglichst leichter sondern auch steifer und einfach zu fahrender Racing Rahmen. -
Seite 4: Technische Daten Scale
Ein höheres Anzugsdrehmoment kann schäden an der Befestigungsklammer und/ oder dem Rahmenrohr verursachen! Die Klammer des vorderen Umwerfers hat einen Innendurchmesser von 34.9mm, die Kabelführung des Rahmens ist vorgesehen für “down route/pull - down swing” Modelle. BIKE OWNERS MANUAL scott-sports.com... -
Seite 5: Kettenführung
KettenFührunG SteuerSatzoptIonen An einigen Scale Carbon Modellen finden Sie ein Kettenführungssystem, welches die Scale Carbon besitzt einen “tapered” Steuersatz und ein Gabelschaftrohr, welches mit Schaltfunktion verbessert bei Benutzung von Kurbelgarnituren mit 2 Kettenblättern. Steuersätzen der “50-61”mm Baugrösse zusammenpasst. Die Schaftrohre dieser Gabeln sind konisch zulaufend von 1.5” im Gabelkronenbereich 3 verschiedene Führungsplatten sind verfügbar, passend zu den verschiedenen... -
Seite 6: Bb Kabelführung/Kabelführung Am Scale
Tretlagergehäuse. Bitte beachten Sie hierbei die im folgenden abgebildete Kabelführung im Inneren des Unterrohres. Eine spezielle Kabelführung wurde für das Scale Carbon entwickelt und kann als Ersatzteil über die Scott Distribution bestellt werden. 3. Ziehen Sie die Kabel aus den für sie vorgesehenen Öffnungen im Tretlagergehäuse. -
Seite 7: Sattelstützenklemmung
SattelStützenKlemmunG auSwechSelbareS SchaltwerKSauGe Am Scale Carbon befindet sich das gleiche auswechselbare Schaltwerksauge, welches Scale Carbon wird mit 2 verschiedenen Versionen der Sattelstützenklemmung ausge- auch im Spark und Genius verbaut wird. liefert: Dieses Ersatzteil kann über die Scott Distribution mit Artikelnummer 206473 bezogen Integrierte Sattelstützenklemmung:... -
Seite 8: Hinterrad Scheibenbremsmontage
Somit kann die Bremszange ohne weitere Adapter direkt auf die Postmountaufnahme montiert werden. Generell ist bei den Modellen der Scale Carbon Serie nur der Einbau von Gabeln mit einer Einbaulänge von 471mm/18.54“ (Mitte Laufradachse-Oberkante Gabelkrone) Bitte beachten Sie, dass Scale Carbon nur für die Verwendung von Rotoren der Grösse sinnvoll, um allzu grosse Veränderungen der Geometrie und damit des Fahrverhaltens... -
Seite 9: Garantie
(nur bei Einhaltung der Wartungsintervalle s.u.) für den Rahmen inkl. Hinterbau und von 2 Jahren für die Gabel (soweit es sich bei der Gabel um ein SCOTT Produkt han- Jahr ................. . .
