Bose FreeSpace Installationsanleitung Seite 5

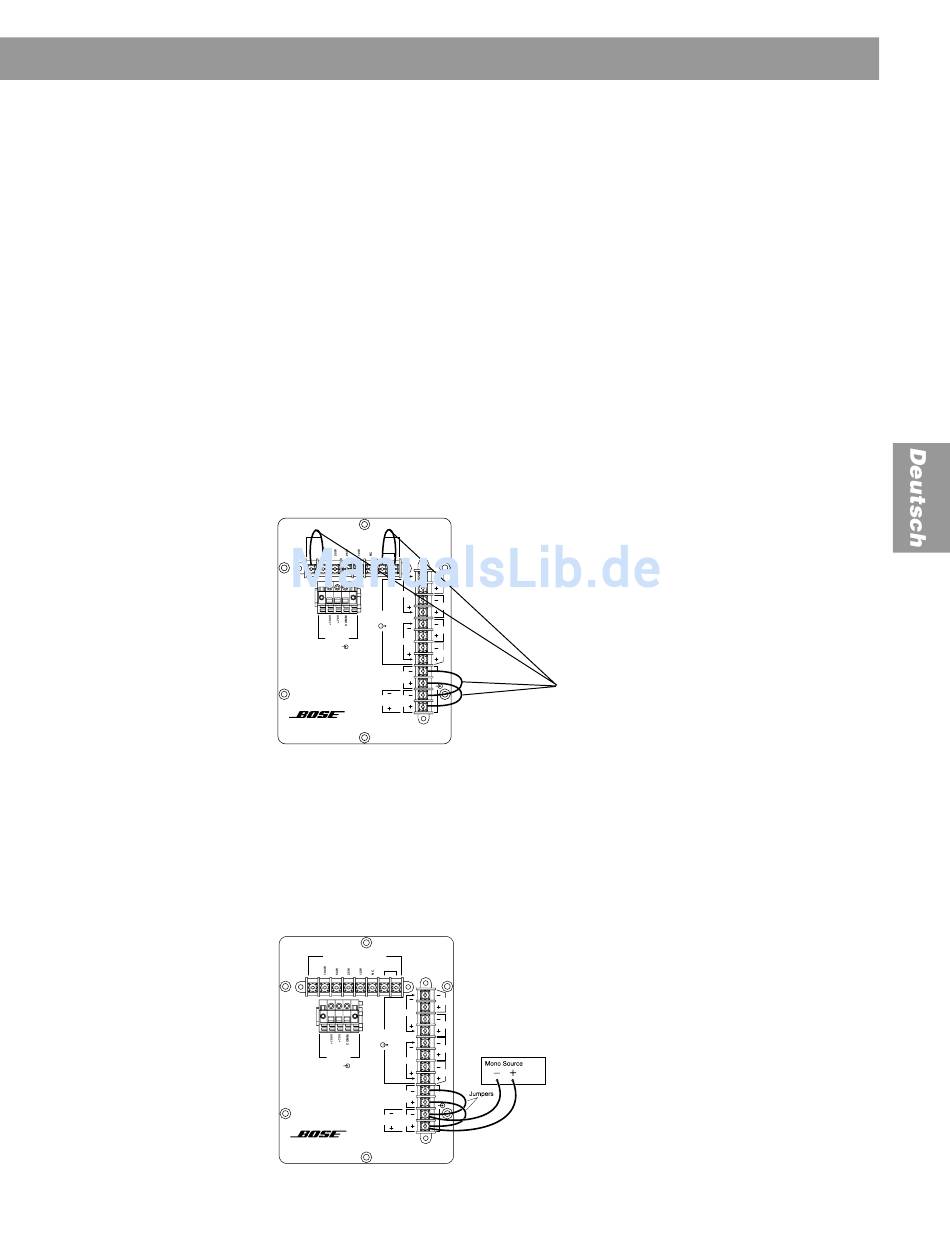

2.2 Einstellen der Transformatorabgriffe
bzw. deren Umgehung
• Niedrige Wattzahl: Der Transformatorabgriff ist ab Werk für 100W
eingestellt. Wenn Sie eine niedrigere Wattzahl benötigen,
entfernen Sie das Ende des +Verteilerdrahts vom 100W Abgriff
und befestigen es am gewünschten Abgriff (50W, 25W bzw. 12W).
• Mono-Direkt: Wenn Sie den Transformator umgehen möchten
und den Lautsprecher für 4Ω und Mono-Soundeingang
vorbereiten möchten, entfernen Sie nur die beiden
Transformatorverteilerdrähte. Die Verteilerdrähte für CH1- und
CH2-Eingang bleiben unverändert.
• Stereo-Direkt: Wenn Sie den Transformator umgehen möchten
und den Lautsprecher für 4Ω und Stereo-Soundeingang
vorbereiten möchten, entfernen Sie alle Verteilerdrähte.
Einzelheiten zur Verdrahtung finden Sie auf Seite 7.
Note: Jumpers required
TRANSFORMER SETTINGS
for 70V/100V operation.
For transformer bypass,
remove jumpers from
transformer settings and
+
use 4-8Ω input.
SAT 4
SAT 2
SAT 3
SATELLITE
CONNECTIONS
SAT 2
MONO
70V/100V SAT 1
INPUT___
SAT 1
Refer to installation manual
PN254410 for proper installation STEREO
4-8Ω
CH 2
and operation instructions
INPUT
MONO STEREO
USE JUMPERS CH 1
FreeSpace 3 ®
Acoustimass Module
2.3 Direkt-Auslegung (Umgehung des
Transformators)
• Anschließen einer Mono-Quelle unter Umgehung des
Transformators
Note: Jumpers required
TRANSFORMER SETTINGS
for 70V/100V operation.
For transformer bypass,
remove jumpers from
transformer settings and
+ use 4-8Ω input.
SAT 4
SAT 2
SAT 3
SATELLITE
CONNECTIONS
SAT 2
MONO
70V/100V SAT 1
INPUT___
SAT 1
Refer to installation manual
PN254410 for proper installation STEREO
4-8Ω
CH 2
and operation instructions INPUT
MONO
STEREO
USE JUMPERS CH 1
FreeSpace 3 ®
Acoustimass Module
Installation
Verbindungsdrähte wie
ab Werk
5
