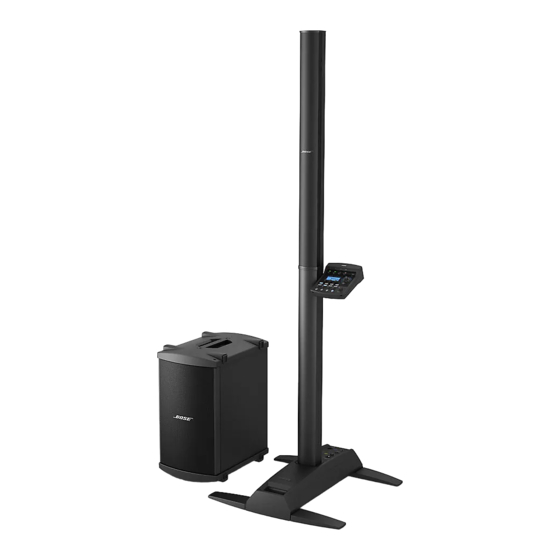

Français Español English INFÜHRUNG Willkommen Vielen Dank für den Kauf des Bose ® Modell II Systems mit ToneMatch -Port. Dank einer neuartigen Technologie kommen mit diesem System auch bei Konzerten vor großem Publikum die Vorteile von Live-Musik im kleinen Rahmen zum Tragen.
• Ein PackLite ® Endverstärker Modell A1, um Ihrem System bis zu zwei weitere B1- Bassmodule hinzuzufügen. Eine vollständige Liste mit weiterem Zubehör finden Sie im Internet unter www.Bose.musiker.bose.de. Abbildung 1 Optionales Zubehör L1 Modell II-System mit ToneMatch-Port L1 Modell II-System und optionales Zubehör...
Français Español English INFÜHRUNG Anschlüsse und Steuerungen Auf der Oberseite des Power Stands befinden sich die Systemanschlüsse und Steuerungen (Abbildung 2). Abbildung 2 Oberseite des Power Stands Betriebs-/Fehler-LED Zeigt den Betriebsstatus an. Netzschalter Blau = System eingeschaltet Dient zum Ein- und Rot = Systemfehler Ausschalten des Systems.
Es wird empfohlen, dass Sie nun die Seriennummern des Systems hier und auf der Produktregistrierungskarte notieren. Sie können das Produkt online unter www.Bose.com/register oder telefonisch unter der Rufnummer 800-905-1044 (nur in den USA und Kanada) registrieren. Ihre Garantierechte sind jedoch unabhängig davon gültig.
Français Español English YSTEMAUFBAU System aufstellen Die richtige Positionierung des Power Stand ist ein wesentlicher Bestandteil beim Aufbau dieses Produkts. Die Wahl des besten Aufstellungsorts auf der Bühne ist von verschiedenen Faktoren abhängig. • Größe der Bühne • Anzahl der Musiker •...
English Español Français YSTEMAUFBAU Modell II Power Stand aufstellen 1. Halten Sie den Power Stand senkrecht auf dem Boden (Abbildung 4A), fassen Sie eine Standstütze und drehen Sie sie so weit wie möglich nach außen. Die Stütze auf der anderen Seite wird automatisch herausgedreht. Die Standstützen müssen vollständig nach außen gedreht sein, bevor Sie den unteren Teil des L1 in den Power Stand einsetzen können.
Netzschalter Netzanschluss ACHTUNG: Bose empfiehlt die Verwendung eines Marken-Spannungsschutzgeräts an jedem elektronischen Gerät. Spannungsschwankungen und -spitzen können in allen Systemen elektronische Komponenten beschädigen. Ein Überspannungsfilter verhindert einen Großteil der durch Spannungsspitzen verursachten Schäden und ist in Elektronikfachgeschäften erhältlich.
English Español Français YSTEMAUFBAU B1-Bassmodul anschließen Sie können das B1-Bassmodul aufrecht oder auf der Seite auf den Boden stellen. Es passt problemlos zwischen die Stützen des Power Stands. 1. Stecken Sie ein Ende des B1-Bassmodulkabels in einen der B1-Anschlüsse. Drehen Sie den Stecker im Uhrzeigersinn, um ihn zu sichern.
Français Español English YSTEMAUFBAU T1 ToneMatch -Audio-Engine hinzufügen (optional) Mit einer T1 ToneMatch -Audio-Engine fügen Sie Ihrem System zusätzliche Ein-/Ausgänge sowie digitale Signalverarbeitung zur Anpassung des Klangs hinzu. Die Audio-Engine wird mit Teilen zur Befestigung an der linken oder rechten Seite des L1 Modell II Cylindrical Radiator ®...
English Español Français YSTEMAUFBAU Zweites B1-Bassmodul hinzufügen (optional) Über den Bassmodul-Ausgang des Power Stands lassen sich ein oder zwei B1-Bassmodule betreiben. Bei horizontaler Aufstellung können die Module aufeinandergestapelt werden (Abbildung 9). Bei Verwendung eines PackLite ® -Endverstärkers lassen sich ein oder zwei zusätzliche B1-Module hinzufügen.
Français Español English YSTEMAUFBAU PackLite ® -Endverstärker Modell A1 hinzufügen (optional) ® Bei Verwendung eines PackLite -Endverstärkers Modell A1 können Sie ein oder zwei zusätzliche B1-Module an Ihr System anschließen. Ausführliche Informationen entnehmen Sie der Bedienungsanleitung des A1. 1. Stellen Sie sicher, dass sich der Netzschalter des A1 in der AUS-Position befindet. 2.
English Español Français NFORMATIONEN ZUR EDIENUNG Analogen Eingangspegel einstellen Wenn Sie eine Audioquelle an den analogen Eingang (Analog Input) anschließen, gehen Sie folgendermaßen vor, um die Trim-Steuerung zu regulieren. 1. Stellen Sie den Trim-Regler am Power Stand auf die Null-Position (0). 2.
Français Español English NFORMATIONEN ZUR EDIENUNG Abbildung 12 Einzelnes L1 Modell II- System mit Gitarre und Mikrofon T1 ToneMatch Audio-Engine Mehrere Musiker In diesem Beispiel spielen und singen zwei Musiker mit Keyboard und Gitarre über eine T1 ToneMatch-Audio-Engine und ein L1 Modell II-System. Abbildung 13 Einzelnes L1 Modell II- System mit mehreren...
English Español Français NFORMATIONEN ZUR EDIENUNG Komplette Besetzung Eine Band mit klassischer Besetzung verwendet mehrere T1 ToneMatch -Audio-Engines und Modell II-Systeme. Jeder Musiker spielt und singt über eine eigene T1 ToneMatch- Audio-Engine und ein L1 Modell II-System. Abbildung 14 Mehrere L1 Modell II- Systeme mit jeweils einer T1 ToneMatch-Audio- Engine...
Français Español English NFORMATIONEN ZUR EDIENUNG DJ-Events DJs verwenden viele verschiedenen Eingangsquellen (z. B. CD-Spieler, Plattenspieler, MP3-Player), die an ein Mischpult angeschlossen sind. In diesem Beispiel werden zwei Mischpultausgänge an zwei L1 Modell II-Systeme geleitet, um Stereo-Sound zu erzielen. Abbildung 15 Zwei L1 Modell II-Systeme, ein Mischpult und Eingangsgeräte...
Fehlersuche Falls Probleme mit dem Gerät auftreten, beachten Sie die folgenden Lösungsvorschläge. Lässt sich das Problem dann immer noch nicht lösen, wenden Sie sich direkt an das Bose Live Music Customer Service Product and Technical Support Team unter der Telefonnummer +1 877 335-2673, um einen Termin abzusprechen.
Seite 20
Français Español English FLEGE UND ARTUNG Problem Lösung Wenn nichts an den Power • Verwenden Sie einen Spannungsprüfer, um die Steckdose, in die der Power Stand Stand angeschlossen ist, gesteckt ist, auf vertauschte oder offene Kontakte zu überprüfen. ist ein leichtes Brummen •...
Auf das Produkt wird eine übertragbare eingeschränkte Garantie gewährt. Einzelheiten zu den Garantiebedingungen finden Sie im Produktkarton. Sie können das Produkt online unter www.Bose.com/register oder telefonisch unter der Rufnummer 800-905-1044 (nur in den USA und Kanada) registrieren. Ihre Garantierechte sind jedoch unabhängig davon gültig.
