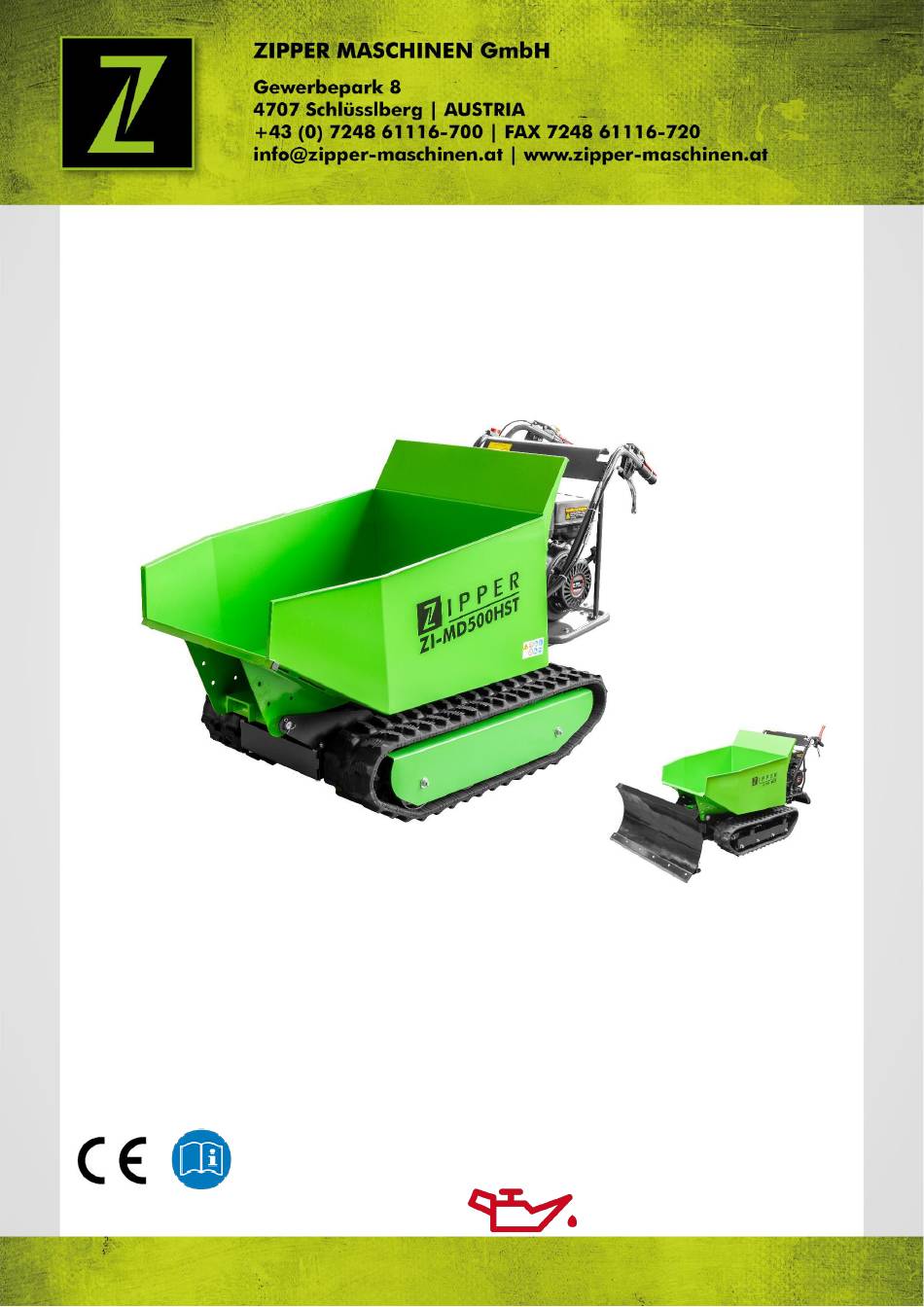

- Seite 1 Originalfassung BETRIEBSANLEITUNG MINIRAUPENDUMPER Übersetzung / Translation USER MANUAL MINI TRANSPORTER ZI-MD500HST EAN: 9120039233291 ACHTUNG: Betriebsmittel kontrollieren! ATTENTION: Check Oil! Edition: 27.04.2020 – Revision - 00 – TRT - DE/EN...
-
Seite 2: Inhaltsverzeichnis
7.3.3 Hydrauliköl prüfen .................. 16 Bedienung ....................16 7.4.1 Motor Starten ..................16 7.4.2 Leerlauf ....................16 7.4.3 Motor Stoppen ..................16 7.4.4 Kippbehälter heben und senken ZI-MD500HST ........... 17 WARTUNG Instandhaltung und Wartungsplan .............. 18 Reinigung ....................18 Motor ......................19 8.3.1 Motorölwechsel .................. - Seite 3 14.8 Air filter ....................... 38 14.9 Storage ......................39 14.10 Disposal ....................... 39 TROUBLE SHOOTING HYDRAULIK PLAN / HYDRAULIC SCHEME (ZI-MD500HST) ERSATZTEILE / SPARE PARTS 17.1 Ersatzteilbestellung / spare parts order ............41 17.2 Explosionszeichnung / explosion drawing ........... 42 17.2.1...
-
Seite 4: Sicherheitszeichen / Safety Signs
Benzin und Öl sind äußerst feuergefährlich und explosiv! In der Nähe der Maschine keine offenen Flammen und nicht rauchen! Gasoline and oil are highly flammable and explosive! Do not smoke or have open flames near the machine! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 5 Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft! ATTENTION! Fill up with 4-stroke quality motor oil before first operation! Failure to do so will result in permanent engine damage and void guarantee. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
-
Seite 6: Technik/ Technics
Linker Lenkhebel / left steering lever Getriebe / gearbox Lieferumfang / delivery content ZI-MD500HST Hauptrahmen mit Lenkgestell u. Motor Kleinteile / hardware / Main frame with motor, handlebar assy Betriebsanleitung / manual Schneeschild + Kleinteile / Snow blade + hardware ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 7: Technische Daten / Technical Data
Hydraulisch / hydraulic Hand-, Arm-Vibration / vibration handle bar 10,1 m/s² k: 1,5 m/s² Garantierter Schall-Leistungspegel / guaranteed 101 dB(A) sound power level L Hydraulik Pumpe / hydraulic pump 9 l/min Kraftübertragung / transmission 3V+1R ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 8 The permissible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
- Seite 9 VORWORT (DE) VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Miniraupendumper ZI-MD500HST. Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte...
-
Seite 10: Bestimmungsmäßige Verwendung
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern! Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken! Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten: ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 11 Kraftstoff in einem speziell dafür vorgesehenen Behälter aufbewahren oder sorgfältig entsorgen Die laufende Maschine darf nie unbeaufsichtigt sein! Nach Beendigung des Arbeitens, sowie bei jeglicher Pause, Motor abstellen. Bei laufendem oder heißem Motor darf niemals der Tankverschluss entfernt werden ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
-
Seite 12: Restrisiken
Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf! Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und warten und pflegen Sie die Maschine und Zubehörteile gut. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 13: Zusammenbau
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen. Zusammenbau 6.1.1 ZI-MD500HST Die Kippbehälter in die Halterung positionieren. Die Bohrungen mit der Halterung ausrichten. Die Welle durch die Bohrungen führen und jeweils seitlich mit Distanzscheibe und Splint befestigen. -
Seite 14: Betriebshinweise
7.3.1 Motoröl-Stand prüfen W A R N U N G ACHTUNG! Motoröl für den Transport abgelassen. Vor dem Gebrauch Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 15: Treibstoff Tanken
1,5cm unterhalb des Randes des Einfüllstutzens hinaus befüllen, damit der Kraftstoff Platz zum Ausdehnen hat. HINWEIS: Erforderlichenfalls Benzin mit entsprechender Oktanzahl (ROZ 95) nachfüllen. 8. Tankdeckel wieder aufschrauben. 9. Eventuelle Kraftstoffrückstände wegwischen und warten bis sich die Dämpfe verflüchtigt haben. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 16: Hydrauliköl Prüfen
Vorsicht zu befahren. In solchen Situationen sollte die Maschine über die gesamte Strecke in einem niedrigen Gang gefahren werden. Vermeiden Sie scharfe Kurven und häufige Richtungswechsel, wenn Sie auf der Straße fahren, insbesondere auf rauen, harten Gelände, das viele scharfe, unebene Stellen aufweist und hohe Reibung verursacht. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 17: Kippbehälter Heben Und Senken Zi-Md500Hst
Wenn der Kupplungshebel gelöst ist, stoppt und bremst die Maschine automatisch. Wird die Maschine in Steillagen gestoppt, muss eine der Ketten mit einem Keil gesichert werden. 7.4.4 Kippbehälter heben und senken ZI-MD500HST Absperrgriff A zum Entriegeln nach oben ziehen. -
Seite 18: Instandhaltung Und Wartungsplan
Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden Die Verwendung von Hochdruckreinigern ist nicht zu empfehlen. Es verkürzt die Lebensdauer und mindert die Betriebstauglichkeit. (Wasser kann in das Getriebe gelangen!) Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 19: Motor
Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung. 1. Lösen Sie die Sicherheitsmutter (1), um das alte Hydraulik-Öl in einen passenden Behälter abzulassen. 2. Nachdem der Hydraulik-Öl Behälter vollständig entleert wurde, schrauben Sie die Sicherungsmutter (1) wieder fest. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 20: Getriebe
1. Lösen Sie die Sicherungsmutter (1), indem Sie sie mit einem 10 mm-Schlüssel gegen den Uhrzeigersinn drehen. 2. Der Kupplungshebel wird mit der Einstellvorrichtung (2) in die Ursprungsposition gebracht. 3. Danach mit Sicherungsmutter (1) wieder kontern. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 21: Steuerung
Das Einstellen der Ketten wirkt sich auf die Bremsen aus. Bitte mit großer Vorsicht vorgehen, da eine überspannte Kette zum Verlust der Bremswirkung führt. Falls die Einstellschraube kein weiteres Einstellen mehr zulässt, sollten die Ketten ausgetauscht werden. e. Kippbehälter wieder in die Ausgangslage zurückbringen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 22: Kettenwechsel
7. M10x60 Schraube, Scheibe und Mutter vom Antriebsrad entfernen. (Bild 5) 8. Alte Kette abziehen und die neue Kette montieren. 9. In umgekehrter Reihenfolge die oberen Schritte zur Befestigung der Kette und Laufradabdeckungsblechs wiederholen um den Kettenwechsel abzuschließen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 23: Luftfilter
Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 24 H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
-
Seite 25: Customer Support
Dear Customer! This manual contains important information and advice for the correct and safe use and maintenance of the mini transporter ZI-MD500HST. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine". -
Seite 26: Fehlerbehebung Preface (En) Safety 11.1 Intended Use
In tiredness, decreased concentration or under the influence of alcohol or drugs, the work on the machine is prohibited! Unauthorized persons, especially children and not trained personnel must be kept away from the running machine! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 27 Never remove the fuel tank cap when the engine is running or hot Switch of the engine and remove the ignition key (if is available): Before check, clean or work on the machine Before refueling Always if you leave the machine ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
-
Seite 28: Remaining Risk Factors
Minimize the risk caused by vibrations. Maintain this machine according to the instructions in the manual. These risk factors can be minimized through obeying all security and operation instructions, proper machine maintenance, proficient and appropriate operation by persons with technical knowledge and experience. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 29: Assembly 12.1 Assembly
Please understand that later claims cannot be accepted anymore. 12.1 Assembly 12.1.1 ZI-MD500HST Position the bottom panel inside the mounting bracket. Align the holes with the mounting bracket. -
Seite 30: Operation Instructions
A too low oil level will cause damage to the engine and shorten the service life of the machine. Therefore, check the motor oil level before every start and if necessary fill up with oil. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 31: Refuel
8. Replace and tighten the fuel tank cap. 9. Wipe any fuel residues and wait until it evaporates. 13.3.3 Check hydraulic oil In the hydraulic oil tank must be approximately 3,5 liters of hydraulic oil (HL 46 or similar) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 32: Operation
(ice, rain and snow) or on soils where the machine could be unstable. When the clutch lever is released, the machine is automatically braked and stops. If the machine is stopped on steep slopes, one of the tracks must be secured with a wedge. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 33: Dump Box Lifting And Lowering Zi-Md500Hst
OPERATION 13.4.4 Dump box lifting and lowering ZI-MD500HST Pull the locking plate to the direction A and unlock the tipping handle. To raise the dump box, pull the tipping handle up to the direction B. The hydraulic system operates raising the dump box. -
Seite 34: Maintenance 14.1 Maintenance Plan
The machine does not require intense maintenance. However, to ensure a long lifespan, we strongly recommend following the upkeep and maintenance plan. Repairs must be carried out by specialists! Use original ZIPPER parts only! N O T I C E Only a properly maintained equipment may be a satisfactory tool. -
Seite 35: Engine
Contact your local authorities for information on proper disposal. 1. Unscrew the locking nut (1) to drain the oil into a pan. 2. After the hydraulic oil system has been completely emptied, retighten the lock nut (1). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 36: Gearbox
1. Loosen the jam nut (1) by turning it counter clockwise with 10 mm wrench. 2. The clutch lever is set to the original position with the adjusting nut (2). 3. Then retighten the lock nut (1). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 37: Steering
The adjustment of the chains affect the brakes. Please with great caution proceed as a chain spanned loss of braking action results. If the adjustment does not allow further adjustment more, the chain should be replaced. e. Tilting bring back to the starting position. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 38: Replacing Tracks
ATTENTION: Never clean the air filter elements with gasoline or flammable solvents: Warning. Fire or explosion! Do not run the engine without an air filter: This dust penetrates through the carburetor and causing premature wear ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 39: Storage
N O T I C E Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 40: Hydraulik Plan / Hydraulic Scheme (Zi-Md500Hst)
HYDRAULIK PLAN / HYDRAULIC SCHEME (ZI-MD500HST) HYDRAULIK PLAN / HYDRAULIC SCHEME (ZI-MD500HST) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... -
Seite 41: Ersatzteile / Spare Parts
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. (EN) With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan. I M P O R T A N T... -
Seite 42: Explosionszeichnung / Explosion Drawing
ERSATZTEILE / SPARE PARTS 17.2 Explosionszeichnung / explosion drawing 17.2.1 ZI-MD500HST ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 43 ERSATZTEILE / SPARE PARTS Partlist ZI-MD500HST Part Description Part Description Part Description Gear Ⅲ-2 09735R.10.101 Bend Plate 1 76 GB/T 9877-1992 Gasket 25x47x7 8 151 09710.37.122 Gear Shaft Ⅲ 95_6-100HV-BX Washer ø6 37 77 GB/T 276-1994 Bearing 6204-2RS 16 152 09710.37.125...
- Seite 44 ERSATZTEILE / SPARE PARTS Getriebe / Gearbox Pos 50 Hydraulik-System / hydraulic system Pos 104 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
- Seite 45 ERSATZTEILE / SPARE PARTS Schneeschild / Snowblade Schneeschild / Snowblade ZI-MD500HST Part Description Qty Pos Part Description GB/T 12-1998 Bolt M8X35 6 13 31450.15.020 31450.10.113 Shave Plate 1 14 31450.15.040 31450.10.115 Rubber Plate 1 15 Bridge Pin 2X11X35 31450.10.010B Blade Weldment 1 16 Bridge Pin 3.5X23X70...
- Seite 46 EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 04.09.2020 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
-
Seite 47: Gewährleistung
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen. 2.) Meldung: Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer... -
Seite 48: Warranty Guidelines (En)
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer has to report in written form the occurred defect to ZIPPER. If the warranty claim is legitimate, ZIPPER will pick up the defective machine from the dealer. Returned shippings by dealers which have not been coordinated with ZIPPER, will not be accepted and refused. -
Seite 49: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST... - Seite 50 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HST...
