조종기
조종기에는 DJI 의 장거리 전송 기술 OcuSync 가 탑재되어 있으며 , 최대 전송 범위 7km 에서 기체 및 짐벌 카메라를
제어할 수 있습니다 *. DJI GS Pro 앱을 사용하여 임무를 계획하고 수행하려면 USB 포트를 통해 조종기에 iPad 를 연결
합니다 . 분석을 위해 캡처된 이미지를 내보내고 다중 스펙트럼 지도를 생성합니다 . 조종기는 충전식 LiPo 배터리를 사
용하며 , 최대 배터리 사용시간은 약 6 시간 * 입니다 .

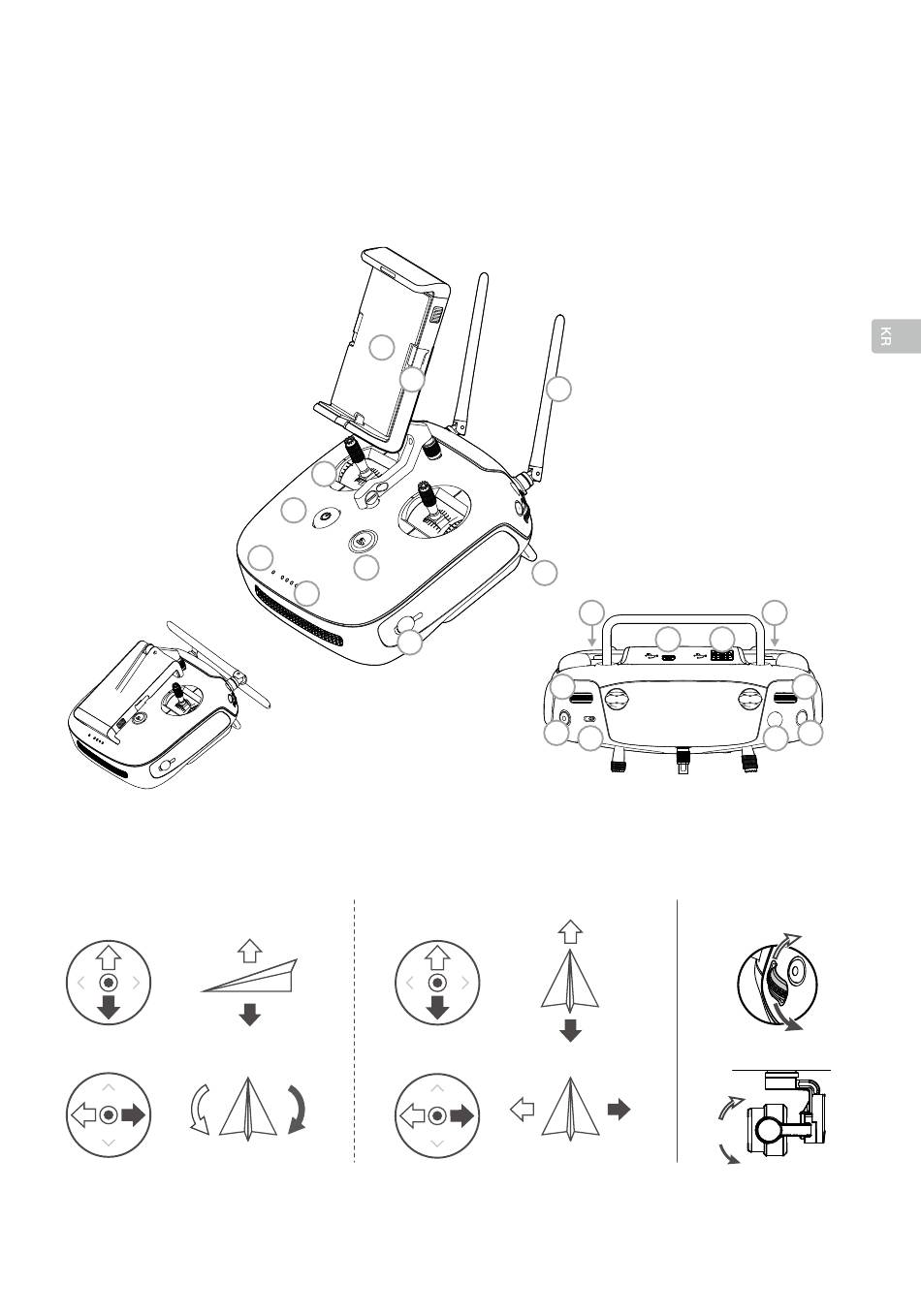

1. 전원 버튼
2. 리턴 투 홈 (RTH) 버튼
3. 조종 스틱
4. 상태 LED
5. 배터리 잔량 LED
6. 전원 포트
7. 모바일 기기 홀더
8. 소형 기기 위치 조정 탭 ( 휴
대폰용 )
9. 안테나
10. 핸들 바
접은 상태
아래의 그림에서는 모드 2 를 예로 들어 각 조종 스틱 움직임에서 수행하는 기능을 보여줍니다 . 왼쪽 스틱은 기체의 고도
및 비행 방향을 제어하고 오른쪽 스틱은 전진 , 후진 , 왼쪽 , 오른쪽 이동을 제어합니다 . 짐벌 다이얼은 카메라의 기울기
를 제어합니다 .
왼쪽 스틱
위로
아래로
좌회전
* 조종기는 전자기 간섭이 없는 확 트인 넓은 지역의 약 120m 고도에서 최대 전송 거리 (FCC) 에 도달할 수 있습니다 .
최대 작동 시간은 참조용으로 실험실 환경에서 테스트되었습니다 .
사진은 셔터 버튼을 완전히 누를 때만 찍힙니다 .
7
8
3
1
4
2
5
6
오른쪽 스틱
우회전
11. 짐벌 다이얼
12. 예비 다이얼
13. 동영상 녹화 버튼
14. 비행 모드 전환 스위치
15. 셔터 버튼 *
16. 예비용 빈 버튼
9
17. C1 및 C2 버튼 ( 맞춤 설정 가능 )
18. USB 포트 ( 모바일 기기 연결용 )
19. Micro USB 포트
10
17
19
11
13
14
전진
후진
왼쪽 오른쪽
17
18
12
15 16
짐벌 다이얼
