DJI P4 MULTISPECTRAL Kurzanleitung Seite 10

认识遥控器
遥控器采用 OCUSYNC
TM
与云台相机的各种操作和设置。用户可通过遥控器的 USB 接口连接 iPad，运行 DJI GS Pro，创建并执行
任务。任务完成后，可导出照片合成多光谱地图，以查看观测结果。遥控器内置可充电锂电池，最长可连
续工作 6 小时 *。
1. 电源按键
2. 智能返航按键
3. 摇杆
4. 遥控器状态指示灯
5. 电池电量指示灯
6. 充电接口
7. 移动设备支架
8. 手机卡扣
9. 天线
10. 提手
折叠状态

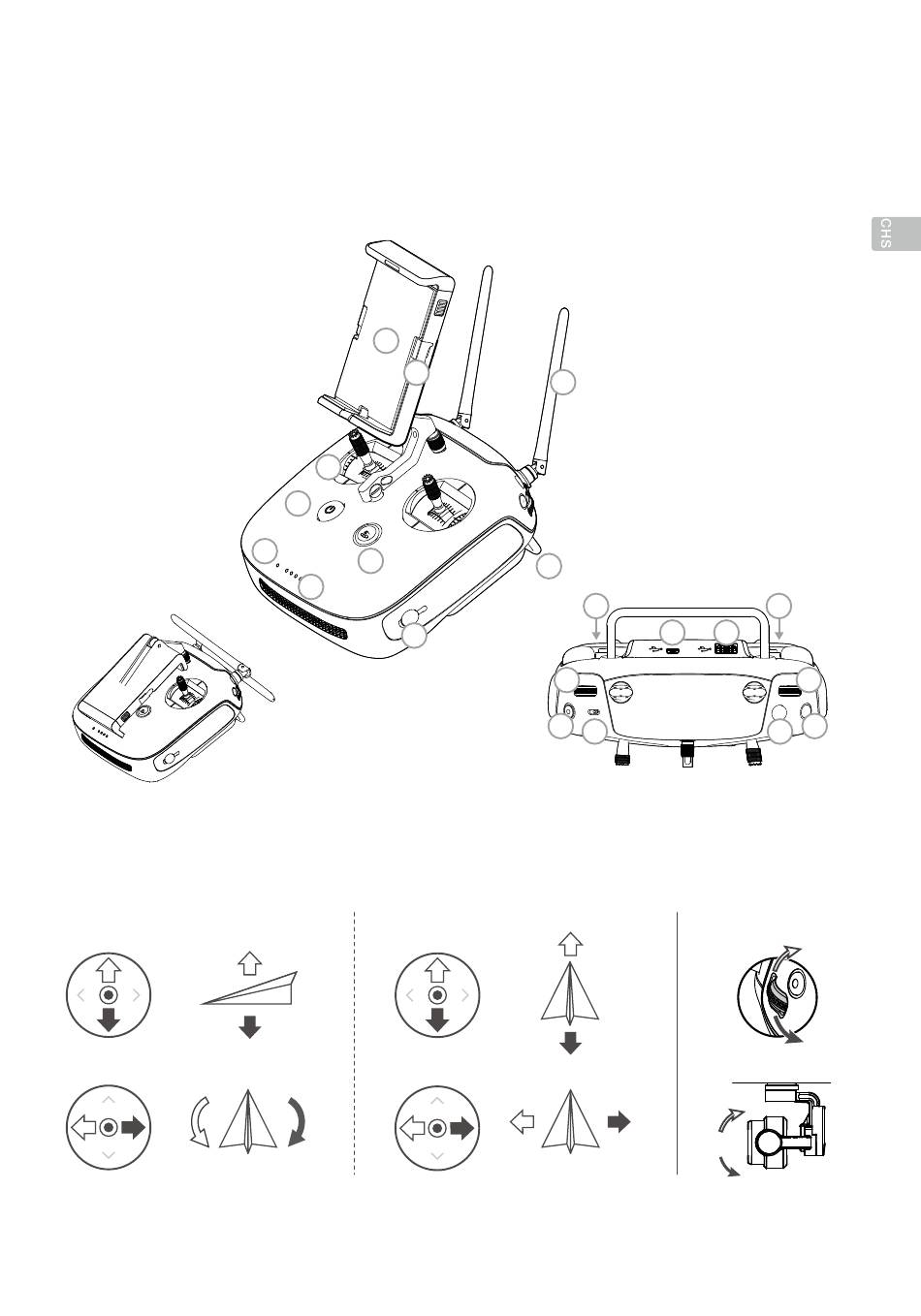

遥控器操控方式以"美国手"为例：左摇杆控制飞行高度与方向，右摇杆控制飞行器的前进、后退以及左
右飞行。云台俯仰控制拨轮可控制相机的俯仰拍摄角度。
左摇杆
上升
下降
左转
* 在开阔无遮挡、无电磁干扰的环境飞行，并且飞行高度为 120 米左右，在 NCC / FCC 标准下遥控器可以达到最大通信距离。
最长可工作时间为实验环境下测得，仅供参考。
拍照按键为二段式按键，拍照时需全按此按键方可拍摄照片，半按此按键不会拍摄照片。
高清图传技术，配合完备的功能按键，可在最大 7 千米 * 通信距离内完成飞行器
7
8
3
1
4
2
5
6
右摇杆
右转
11. 云台俯仰控制拨轮
12. 预留拨轮
13. 录影按键
14. 飞行模式切换开关
15. 拍照按键 *
16. 预留按键
9
17. 自定义按键（C1、C2）
18. USB 接口
（用于连接移动设备）
19. Micro USB 接口
10
17
19
11
13
14
前
后
左 右
17
18
12
15 16
云台俯仰控制拨轮
9
