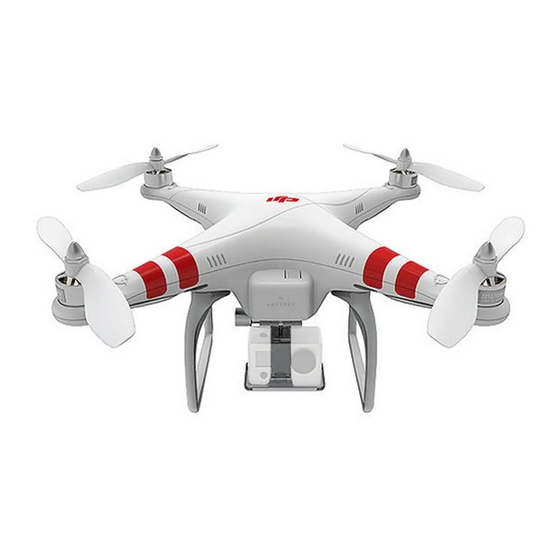

DJI PHANTOM Handbuch
  1. Anleitungen
  2. Marken
  3. DJI Anleitungen
  4. Drohnen, Quadrocopter & Multicopter
  5. phantom
  6. Handbuch
DJI PHANTOM Handbuch

DJI PHANTOM Handbuch

Schnellstartanleitung v1.7
Vorschau ausblenden Andere Handbücher für PHANTOM:
Inhaltsverzeichnis

Werbung

Quicklinks

PHANTOM
Schnellstartanleitung
V1.7
2013.09.25 Revision
Für NAZA-M Firmware V3.12
& Assistant Software V2.12
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Besuchen Sie auch die PHANTOM Abteilung auf der
DJI Website, um sicher zu gehen, dass die vorliegende Version dieser Bedienungsanleitung die Aktuellste ist. Sollte dies
nicht der Fall sein, beziehen Sie sich bitte auf die aktuellste Ausgabe.
Bitte lesen Sie sich die gesamte Bedienungsanleitung aufmerksam und sorgfältig durch, bevor Sie dieses Produkt
benutzen. Sie bereitet Sie durch ein paar einfache Schritte auf das Fliegen vor. Eine erweiterte Anleitung erhalten Sie
auf der DJI Website, in der Sie noch mehr über den PHANTOM erfahren können, wie z.B. Konfiguration der Parameter
über die Assistant Software, Einstellen des Senders auf Modus 1, Neubindung Sender und Empfänger, etc.
Benutzen Sie unbedingt NAZA-M Assistant Software Version 2.0 (oder höher), um Firmware Upgrades und
Konfiguration der Parameter vorzunehmen. Benutzen Sie keine Versionen darunter.
Hinweis: Das eingebaute Autopilot System ist eine Naza-M; die neuste Naza-M Firmware zu diesem Autopiloten
erhalten Sie, indem Sie die entsprechende aktuellste Assistant Software nutzen. Vor jedem durchgeführten Firmware
Upgrade der Naza-M, sollten Sie sich gründlich die dazugehörigen Naza-M Release Notes und die Naza-M
Schnellstartanleitung durchlesen.
www.dji.com
1 |
©2012-2013
DJI Innovations. All Rights Reserved.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DJI PHANTOM

Inhaltszusammenfassung für DJI PHANTOM

  • Seite 1 Sie bereitet Sie durch ein paar einfache Schritte auf das Fliegen vor. Eine erweiterte Anleitung erhalten Sie auf der DJI Website, in der Sie noch mehr über den PHANTOM erfahren können, wie z.B. Konfiguration der Parameter über die Assistant Software, Einstellen des Senders auf Modus 1, Neubindung Sender und Empfänger, etc.

  • Seite 2: Inhaltsverzeichnis

    DER FAILSAFE MODUS UND “WIE GEWINNE ICH DIE KONTROLLE ZURÜCK?” ....15 ATTI. Modus: ........................16 GPS Modus: ........................16 UNTERSPANNUNGSALARM ......................17 LED BESCHREIBUNG ........................17 TECHNISCHE DATEN DES FLUGGERÄTES .................. 18 CE STATEMENT..........................19 FCC STATEMENT ..........................19 ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 3: Haftungsausschluss & Warnhinweise

    Durch die Nutzung dieses Produktes, bestätigen Sie in vollem Umfang den Haftungsausschluss gelesen und verstanden zu haben. DIESES PRODUKT IST FÜR PERSONEN UNTER 18 JAHREN NICHT GEEIGNET! Der PHANTOM ist ein exzellentes Flugmedium mit hervorragender Flugperformance und kann nur dann beste Leistungen erbringen, wenn er unter normalen Flugbedingungen und unter Berücksichtigung aller Hinweise betrieben wird.

  • Seite 4: Vorsichtsmaßnahmen

    Bevor Sie das Produkt erstmalig benutzen, sollten Sie einen erfahrenen Piloten um Hilfe bitten, oder erste Flugversuche mit einem Flugsimulator an Ihrem PC unternehmen. Prüfen Sie vor jedem Flug, dass alle Teile an Ihrem PHANTOM in einwandfreiem Zustand sind. Fliegen Sie NIEMALS mit defekten oder verschlissenen Teilen.

  • Seite 5: Nutzung Der Batterie & Hinweise Zum Laden

    Sie die Kontakte gegen einen Kurzschluss, z.B. mit Isolierband. Entsorgen Sie erst dann die Batterie entsprechend der jeweils geltenden Richtlinen. Öffnen Sie NIEMALS die Batterie oder lassen sie im PHANTOM, wenn er nicht benutzt wird. Sollte der Unterspannungsalarm ertönen, landen Sie unverzüglich, um Schäden am Gerät oder der Batterie zu vermeiden.

  • Seite 6: Lieferumfang

    Lieferumfang Landegestell Fluggerät Sender (mit Kompassmodul) Kamerahalterung Propeller Schraubenschlüssel USB Kabel Schraubenpack (M 3x 6) Zubehör Zubehör Kreuzschlitzschraubendreher 5x AA Batterien ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 7: Einleitung

    Einleitung Der PHANTOM ist ein Alles-in-einem-Fertig-zum-Fliegen designter Quadkopter für Einsteigerpersonen in die Welt der Luftaufnahmen. Dieses Gerät wurde vor Werksauslieferung vollständig getestet, eingestellt und konfiguriert, was bedeutet, Sie müssen keine Einstellungen oder Kalibrierungen vornehmen.  Eingebaut  NAZA-M Autopilot System (siehe auch Naza-M Anleitung) ...

  • Seite 8: Fluggerät & Sender Grundfunktionen

    GPS Signal für länger als 3 sek verloren wurde. Sie optional wählbar mit der Assistant können die dritte Stellung auf Manuellen Flugmodus oder FailSafe in der Assistant Software ->Basic ->R/C ->Control Mode Software.) konfigurieren. ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 9: Vor Dem Flug

    Batterie aufladen – LiPo Batterie Bitte benutzen Sie nur vollständig aufgeladene 3S LiPo Batterien. (Empfohlene Werte: 733496 - 2200MAH-20C－11.1V.) Die eingebauten Motorenregler im PHANTOM funktionieren nur mit 3S (11.1V). Benutzen Sie keine Batterien mit höherer Spannung. Anbringen der Propeller 1. Bereiten Sie zuerst das Fluggerät vor und dann die Propeller (original 8-inch Propeller).
  • Seite 10 1. Stellen Sie das Landegestell mit Kompass bereit. 2. Montieren Sie das Landegestellteil mit Kompassmodul an die rechte Seite des PHANTOM (gemäß folgender Grafik); führen Sie das 5-Pin Kabel durch die entsprechende Öffnung im Gestell. Befestigen Sie das Landegestell mit den mitgelieferten Schrauben (M3 x 6) und verbinden Sie das 5-Pin Kabel mit dem Kompassmodul.

  • Seite 11: Einschalten Des Fluggerätes

    Sollte nach vollendetem Systemstart und Selbsttest, die LED in der Reihenfolge Rot, Gelb und Grün abwechselnd blinken, weist dies auf eine fehlerhafte IMU hin. Der PHANTOM wird so nicht funktionieren, bitte schließen Sie die Naza-M Assistant Software an und folgen Sie den Hinweisen.
  • Seite 12 Das Kompassmodul befindet sich in der Nähe eines Magneten; tauschen Sie bitte in naher Zukunft den Kompass aus, da dies zu einem möglichen abnormalen Flugverhalten führen kann. Der Kompass wurde nicht richtig kalibriert; bitte kalibrieren Sie den Kompass erneut, gemäß Anleitung “Kompasskalibrierung“. 12 | ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 13: Gps & Kompasskalibrierung

    Sie dies 6-10 mal durch Kalibrierungsmodus. War die Kalibrierung fehlerhaft, beginnt die LED rot zu blinken. Betätigen Sie den Flugmodusschalter S1 erneut und beginnen mit Schritt 1. Horizontale Drehung Vertikale Drehung 13 | ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 14: Testflug

    Testflug 1. Falls Sie im GPS Modus starten, platzieren Sie den PHANTOM auf einem freien Feld ohne Bäume oder Gebäude in der Nähe. Starten Sie das Fluggerät erst, wenn 6 oder mehr GPS Satelliten gefunden wurden (Rote LED blinkt einmal oder gar nicht). Im ATTI. Modus können Sie diesen Schritt überspringen.

  • Seite 15: Der Failsafe Modus Und "Wie Gewinne Ich Die Kontrolle Zurück

     Wenn Sie den PHANTOM in Ihrem Fahrzeug aufbewahren möchten, halten Sie ihn bitte unbedingt von den Lautsprechern fern, da diese Magneten enthalten.  Fliegen Sie nie in Gegenden oder Gegenständen mit starker magnetischer Strahlung.  Bei der Landung ist darauf zu achten, langsam und weich zu landen, um Schäden zu vermeiden.

  • Seite 16: Atti. Modus

    (3) Um die Kontrolle zurück zu gewinnen, schalten Sie nun Schalter S2 auf die mittlere ATTI. Position. Wir empfehlen Ihnen, den Sender nicht absichtlich auszuschalten, um FailSafe einzuleiten, hierbei entstehen 3 große Risiken: 16 | ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 17: Unterspannungsalarm

    Sensorfehler Kompassfehler Sendersignal verloren Unterspannungsalarm Flugrichtung- oder Homepunkt speichern Manueller Modus: Keine ATTI. Modus: ( Hebel nicht zentriert Anzeige Flugmodus GPS Modus: ( Hebel nicht zentriert IOC Modus: ( Hebel nicht zentriert 17 | ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 18: Kompasskalibrierung

    3,12 W nur 3S LiPo Unterstützte Batterie <1200 gr Abfluggewicht Schwebegenauigkeit (GPS Modus) Vertikal: ± 0,8 m. Horizontal: ± 2,5 m 200°/s Max Giergeschwindigkeit 35° Max Neigungswinkel 6 m/s Max Abflugs- und Sinkgeschwindigkeit 18 | ©2012-2013 DJI Innovations. All Rights Reserved.

  • Seite 19: Ce Statement

    CAUTION RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS. Hereby, DJI Innovations Corporation declares that this device is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.
  • Seite 20 -Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. -Consult the dealer or an experienced radio/TV technician for help. 20 | ©2012-2013 DJI Innovations. All Rights Reserved.
