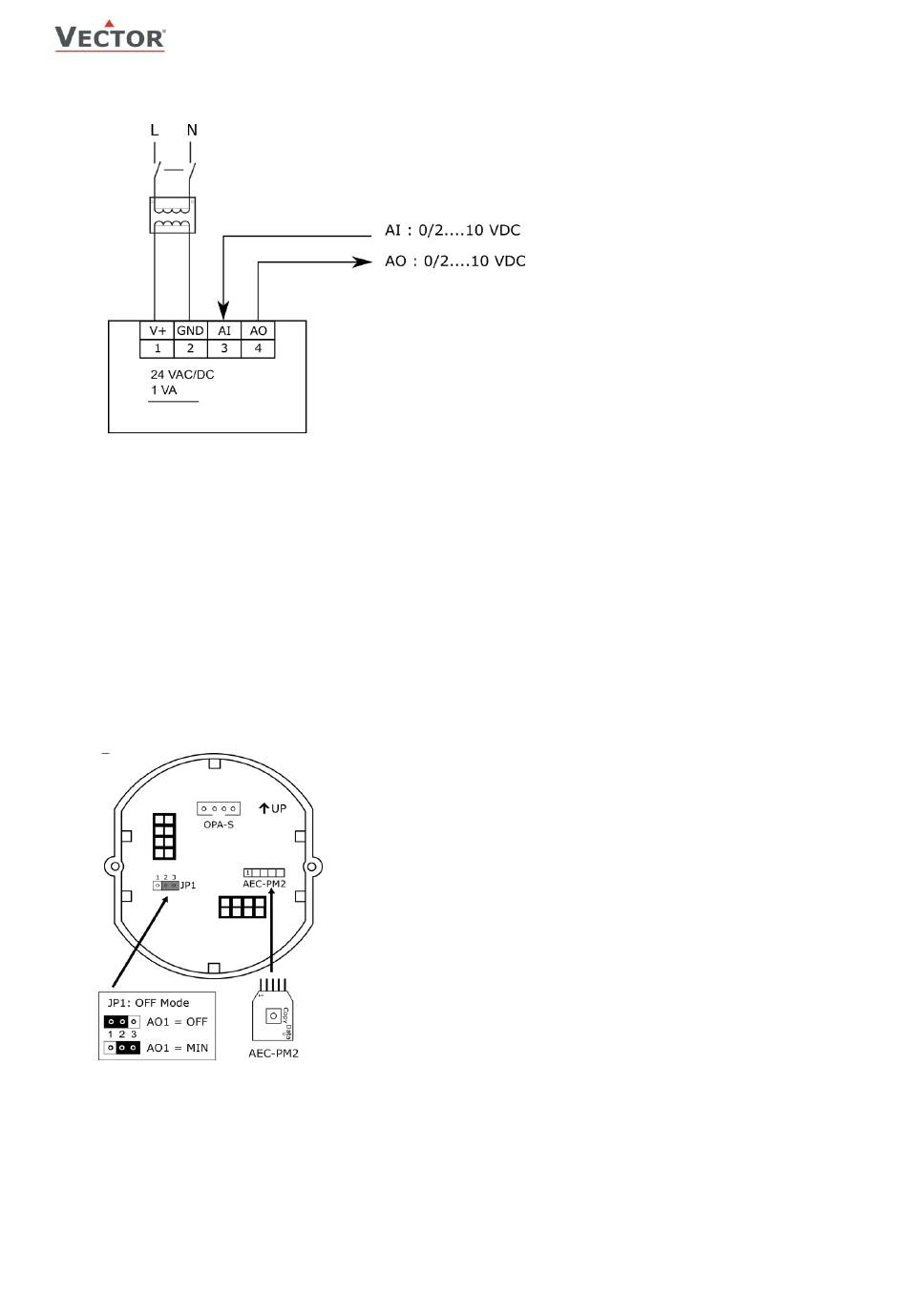

Anschluss Schema
Beschreibung:
1 V+
Speisespannung:
2 GND
Speisespannung:
3 AI
Eingang für Sensor
4 AO
Analoger Ausgang Lüftung:
Sicherheitshinweis
Dieses Gerät dient als Stellgeber oder Proportionalregler für Lüftungsanlagen. Wo ein Steuerausfall Personenschäden
und/oder Vermögensschaden einschliesslich Eigentumsbeschädigung ergeben würde, ist es die Verantwortlichkeit des
Kunden, Planers und Installateurs, zusätzliche Geräte und Vorrichtungen zu installieren, welche einen Steuerungsausfall
verhindern oder bei Übertretung von Grenzwerten warnen.
Das Gerät enthält elektronische Komponenten und darf nicht im Hausmüll entsorgt werden.
Einstellung im AUS-Betrieb auf minimal Volumen oder Sperrbetrieb
Bei JP1 auf Position 1-2, wird der Ausgang im AUS-Betrieb stromlos geschaltet (Sperrbetrieb).
Bei JP1 auf Position 2-3, bleibt der Ausgang im AUS-Betrieb auf Stufe 0 (minimal Volumen).
Ansicht des hinteren Teils, ohne Frontplatte
Parameter kopieren
Es ist jetzt möglich, Einstellungen auf ein Zubehörteil (AEC-PM2) zu kopieren und sie auf andere MZ3 zu übertragen.
Dazu die Frontplatte des MZ3 entfernen, AEC-PM2 in den dafür vorgesehenen Stecker einsetzen.
OPA-S anschließen und Parameter von MZ3 zu AEC-PM2 kopieren, indem OP06 auf 1 gesetzt wird. Die "Daten"-LED des
AEC-PM2 leuchtet nach erfolgreichem Parameterkopieren 5 Sekunden lang und OP06 wird auf 0 gesetzt. Wenn das
Parameterkopieren fehlgeschlagen ist, blinkt die LED 5 Sekunden lang und OP06 wird auf 7 gesetzt.
Die Parameter von AEC-PM2 nach MZ3 einfach durch Drücken der "Copy"-Taste auf dem AEC-PM2 kopieren. Die "Daten"-
LED des AEC-PM2 leuchtet nach dem erfolgreichen Kopieren der Parameter 5 Sekunden lang. Wenn die Parameterkopie
fehlgeschlagen ist, blinkt die LED für 5 Sekunden.
Doc: 70-01-0836 V2.2, 20210419
Änderungen vorbehalten
24 VAC, +24 VDC
0 V, -24 VDC, intern verbunden mit Messnull
0...10 VDC
0...10 VDC
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11
Seite 3
