C650/ES6450
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oki C650dn

Inhaltszusammenfassung für Oki C650dn

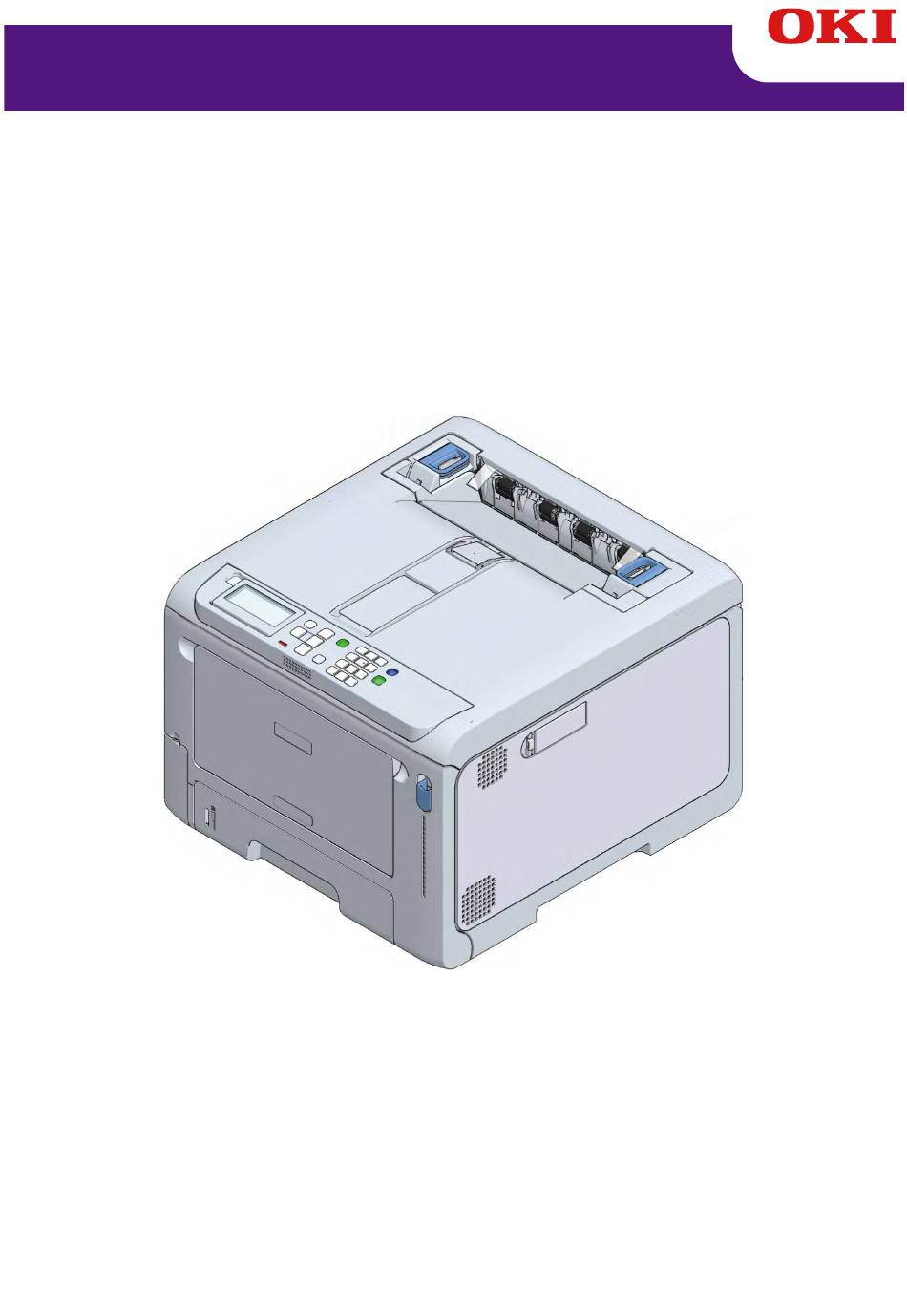

  • Seite 1 C650/ES6450 Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Das Gerät einschalten ........74 1. Erste Schritte ........4 Das Gerät ausschalten ........74 Einlegen von Papier .........75 Vorsichtsmaßnahmen ........5 Verfahren zum Einlegen von Papier ....75 Allgemeine Sicherheitshinweise ......6 Anwendbares Papier ......... 75 Vorwort .............. 8 Nicht-Anwendbares Papier ........
  • Seite 3 Inhaltsverzeichnis Windows PCL-Druckertreiber ......110 9. Ergänzung ........175 Windows PS-Druckertreiber ......112 Technische .............176 macOS-Druckertreiber........115 Regulierungsaussagen Wireless LAN ..... 178 Öffnen des Druckerordners ......120 Abmessungen ..........180 6. Verwaltung dieses Geräts ....121 Menübaum .............182 Administratorkennwort........122 Überprüfen des werksseitigen Standard-Administratorkennworts ....

  • Seite 4: Erste Schritte

    Erste Schritte Erste Schritte Vorsichtsmaßnahmen ................5 Allgemeine Sicherheitshinweise ..............6 Vorwort ....................... 8 Warenzeichen .................... 9 Zu diesem Handbuch ................10 Eigenschaften dieses Geräts ..............12 - 4 -...

  • Seite 5: Vorsichtsmaßnahmen

    Erste Schritte Vorsichtsmaßnahmen Lesen Sie dieses Handbuch zu Ihrer Sicherheit, bevor Sie das Produkt verwenden. Falsche Handhabung durch Ignorieren dieser Anzeige kann zu tödlichen oder schweren Verletzungen führen. Falsche Handhabung durch Ignorieren dieser Anzeige kann zu Verletzungen führen. - 5 -...

  • Seite 6: Allgemeine Sicherheitshinweise

    Erste Schritte Allgemeine Sicherheitshinweise Berühren Sie nicht den Sicherheitsschalter im Inneren des Druckers. Dies kann bei hoher Spannung einen elektrischen Schlag auslösen. Zudem können rotierende Zahnräder Verletzungen verursachen. Verwenden Sie kein brennbares Spray in der Nähe des Druckers. Es besteht Brandgefahr, da sich der Drucker erhitzt.
  • Seite 7 Erste Schritte Halten Sie Abstand von der Papierausgabe, wenn das Gerät eingeschaltet ist, oder während des Druckvorgangs. Dies kann zu Verletzungen führen. Berühren Sie kein gebrochenes Display. Dies kann zu Verletzungen führen. Wenn Flüssigkeit (Flüssigkristall) aus dem Display in die Augen oder in den Mund gelangt ist, waschen Sie sie sofort mit reichlich Wasser aus. Wenden Sie sich bei Bedarf an einen Arzt.

  • Seite 8: Vorwort

    Erste Schritte Vorwort • Erste Hilfe im Notfall Gehen Sie vorsichtig mit dem Patronenpulver um: Bei Verschlucken lassen Sie die Person kleine Mengen kaltes Wasser trinken und einen Arzt aufsuchen. Versuchen Sie NICHT, Erbrechen herbeizuführen. Wenn es eingeatmet wird, bringen Sie die Person an die frische Luft. Begeben Sie sich unverzüglich in ärztliche Behandlung.

  • Seite 9: Warenzeichen

    KERN SCHIRM Netz 10,0 Die vereinfachte EU-Konformitätserklärung Hiermit erklärt die Oki Electric Industry Co., Ltd., dass der Funkgerätetyp „AW-CM382“ mit der Richtlinie 2014/53/EU konform ist. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.oki.com/eu/printing/support/declaration-of-conformity - 9 -...

  • Seite 10: Zu Diesem Handbuch

    Handbuch enthaltenen Anweisungen. Copyrights Alle Rechte gehören der Oki Electric Industry Co., Ltd..Dieses Handbuch darf ohne Genehmigung nicht vervielfältigt, kopiert oder übersetzt werden. Vergewissern Sie sich, dass Sie eine schriftliche Genehmigung von Oki Electric Industry Co., Ltd erhalten.

  • Seite 11: Über Die Markierungen

    Erste Schritte Über die Markierungen Dieses Handbuch verwendet die folgenden Markierungen. Markierung Bedeutung Weist auf Vorsichtsmaßnahmen und Einschränkungen für den ordnungsgemäßen Betrieb dieses Geräts hin. Lesen Sie diese genau durch, um eine Fehlbedienung zu vermeiden. Weist auf nützliche Tipps und Hinweise zur Verwendung dieses Geräts hin. Wir empfehlen Ihnen, sie zu lesen.

  • Seite 12: Eigenschaften Dieses Geräts

    Erste Schritte Eigenschaften dieses Geräts  Kann in beengten Räumen aufgestellt werden Da das Gerät kompakt ist, muss der Abstand zwischen beiden Seiten des Geräts und der Wand nicht mehr als 20 mm betragen. (Wenn der optionale Rollenständer nicht montiert ist) ...

  • Seite 13: Anschließen An Den Pc Nach Dem Vorbereiten Des Geräts

    Anschließen an den PC nach dem Vorbereiten des Geräts Anschließen an den PC nach dem Vorbereiten des Geräts Installation ....................14 Auspacken ....................16 Zubehör prüfen ..................18 Einsetzen der Starter-Tonerkartusche ............. 19 Installation von Optionen ................21 Anschluss des Netzkabels ............... 33 Füllen des Papiers in das Fach ..............

  • Seite 14: Installation

    Anschließen an den PC nach dem Vorbereiten des Geräts Installation Installationsumgebung Installieren Sie dieses Gerät in folgender Umgebung. Umgebungstemperatur: 10°C bis 32°C Umgebungsfeuchtigkeit: 20% bis 80% RH (relative Luftfeuchtigkeit) Maximale Feuchttemperatur: 25 °C  Stellen Sie sicher, dass keine Kondensation auftritt. Andernfalls kann es zu Fehlfunktionen kommen. ...
  • Seite 15 Anschließen an den PC nach dem Vorbereiten des Geräts  Draufsicht (wenn der optionale Rollenständer nicht montiert ist)  Seitenansicht (wenn das hintere Ausgabefach verwendet wird) Abhängig von der Installationsumgebung kann die Temperatur im Inneren des Geräts ansteigen und die Druckgeschwindigkeit sich verlangsamen.

  • Seite 16: Auspacken

    Anschließen an den PC nach dem Vorbereiten des Geräts Auspacken Dies kann zu Verletzungen führen. Dieses Gerät wiegt ca. 30 kg, also stellen Sie sicher, dass Sie es von mindestens 2 Personen anheben lassen.  Beginnen Sie zuerst mit den Verbrauchsmaterialien/Wartungsteilen, die mit diesem Gerät geliefert werden. Wenn Sie mit anderen als den zuerst gelieferten Verbrauchsmaterialien/Wartungsteilen beginnen, wird die Lebensdauer möglicherweise nicht korrekt angezeigt oder das Zubehör kann später möglicherweise nicht mehr verwendet werden.
  • Seite 17 Anschließen an den PC nach dem Vorbereiten des Geräts Heben Sie dieses Gerät an und stellen Sie es am Aufstellungsort auf. Entfernen Sie das Trockenmittel auf der Oberseite dieses Geräts. Informationen zur Verwendung des optionalen Erweiterungsfachs finden Sie unter „Installation von Optionen(P.21)“.

  • Seite 18: Zubehör Prüfen

    Anschließen an den PC nach dem Vorbereiten des Geräts Zubehör prüfen Stellen Sie sicher, dass Sie alles folgende Zubehör haben. Dies kann zu Verletzungen führen. Dieses Gerät wiegt ca. 30 kg, also stellen Sie sicher, dass Sie es von mindestens 2 Personen anheben lassen. ...

  • Seite 19: Einsetzen Der Starter-Tonerkartusche

    Anschließen an den PC nach dem Vorbereiten des Geräts Einsetzen der Starter-Tonerkartusche  Wenn Sie dieses Gerät zum ersten Mal verwenden, setzen Sie die mitgelieferte Starter-Tonerkartusche ein. Wenn eine optionale Tonerkartusche eingesetzt und zuerst verwendet wird, können Sie die Starterkartusche gegebenenfalls später nicht mehr verwenden.
  • Seite 20 Anschließen an den PC nach dem Vorbereiten des Geräts Schließen Sie die vordere Abdeckung mit beiden Händen fest zu. - 20 -...

  • Seite 21: Installation Von Optionen

    Anschließen an den PC nach dem Vorbereiten des Geräts Installation von Optionen In diesem Abschnitt wird die Installation von Optionen erläutert. Wenn keine Option installiert ist, fahren Sie mit „ (P.33)“ fort. Anschluss des Netzkabels Die folgenden Optionen stehen zur Verfügung. ...
  • Seite 22 Anschließen an den PC nach dem Vorbereiten des Geräts Ethernet und Wireless LAN können gleichzeitig in verschiedenen Netzwerken genutzt werden. Modell: 45830222 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Wenn Sie es bei eingeschaltetem System installieren, kann das Hauptsystem oder das Wireless-LAN-Modul beschädigt werden.
  • Seite 23 Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Admin Setup (Admin-Einstellung)] auszuwählen, und drücken Sie auf «OK» . Geben Sie das Administratorkennwort mit Hilfe der Zehnertastatur ein, und drücken Sie dann auf «OK».

  • Seite 24: Erweiterungsfacheinheit Einsetzen

    Anschließen an den PC nach dem Vorbereiten des Geräts Aktivieren Sie [Wireless(Infrastructure) (Wireless-(Infrastruktur))] oder [Wireless(AP Mode) (Wireless (AP-Modus))]. Herstellung einer Verbindung über WLAN(P.42) [Wireless(Infrastructure) (Wireless-(Infrastruktur))] und [Wireless(AP Mode) (Wireless (AP-Modus))] können nicht gleichzeitig aktiviert werden. Erweiterungsfacheinheit einsetzen Dies kann zu Verletzungen führen. Das Gerät könnte umfallen.
  • Seite 25 Anschließen an den PC nach dem Vorbereiten des Geräts Schalten Sie dieses Gerät aus und entfernen Sie das Netzkabel und alle Kabel. Stellen Sie sicher, dass Sie das Gerät abschalten und vom Stromnetz nehmen und alle Kabel ausstecken, bevor Sie die Erweiterungsfacheinheit einsetzen. Wenn die Erweiterungsfacheinheit bei eingeschaltetem Gerät installiert wird, können dieses Gerät und die Erweiterungsfacheinheit beschädigt werden.
  • Seite 26 Anschließen an den PC nach dem Vorbereiten des Geräts Wenn die Haupteinheit und die Erweiterungsfächer rechts und vorne ausgerichtet sind, stapeln Sie sie vorsichtig, sodass die Vorsprünge des Erweiterungsfachs in die Löcher auf der Unterseite der Haupteinheit passen. Befestigen Sie die Haupteinheit und die Erweiterungsfächer mit einem Schlitzschraubendreher. Überprüfen Sie beim Transport dieses Geräts, beim Ersetzen von Verbrauchsmaterialien oder Wartungsteilen oder beim Einlegen von Papier in das Fach die folgenden Punkte, um das Risiko des Umkippens zu vermeiden.

  • Seite 27: Installieren Des Zugehörigen Rollenständers

    Anschließen an den PC nach dem Vorbereiten des Geräts  Drücken Sie nicht von oben auf das Gerät, wenn die Kassette herausgezogen ist.  Drücken Sie nicht von hinten auf das Gerät, wenn die Kassette herausgezogen ist. Schließen Sie das Netzkabel und das abgezogene Kabel wieder an die Haupteinheit an. Anschluss des Netzkabels(P.33) Schalten Sie dieses Gerät ein.
  • Seite 28 Anschließen an den PC nach dem Vorbereiten des Geräts  Der Verpackungskarton und das Puffermaterial sind erforderlich, um den entsprechenden Rollenständer zu versenden. Nicht wegwerfen, sondern sicher aufbewahren. Modell: BOD-S3 Dies kann zu Verletzungen führen. Dieses Gerät wiegt ca. 30 kg, also stellen Sie sicher, dass Sie es von mindestens 2 Personen anheben lassen. Vergewissern Sie sich, dass Sie alle Teile für den zugehörigen Rollenständer haben.
  • Seite 29 Anschließen an den PC nach dem Vorbereiten des Geräts Stellen Sie sicher, dass der Kippschutzfuß a und der Kippschutzfuß b (x 3) richtig eingesetzt sind, indem Sie den zugehörigen Rollenständer umdrehen. Drehen Sie den zugehörigen Rollenständer zurück und montieren Sie den Positionierungsstift (x 2).
  • Seite 30 Anschließen an den PC nach dem Vorbereiten des Geräts Richten Sie die Haupteinheit oder das Erweiterungsfach an der rechten und der vorderen Seite des Rollenhalters aus, und stapeln Sie sie vorsichtig, sodass die Positionierungsstifte des Rollenhalters in die Löcher auf der Unterseite passen. Befestigen Sie die Haupteinheit oder das Erweiterungsfach und den zugehörigen Rollenständer mit den Metallbefestigungen (2 x) und den Schrauben (4 x) mit einem Kreuzschlitzschraubendreher.
  • Seite 31 Anschließen an den PC nach dem Vorbereiten des Geräts Befestigen Sie die gestapelten Erweiterungsfächer mit Zubehör auf beiden Seiten mit einem Schlitzschraubendreher. Wenn mehrere Erweiterungsfächer installiert sind, stapeln Sie sie vorsichtig mit der Haupteinheit und den rechts und vorne ausgerichteten Erweiterungsfächern, sodass die Vorsprünge des Erweiterungsfachs in die Löcher auf der Unterseite des Haupteinheit passen.
  • Seite 32 Anschließen an den PC nach dem Vorbereiten des Geräts Entriegeln Sie die Rollen (2 Stellen), bevor Sie dieses Gerät bewegen. Verriegeln Sie nach dem Transport die Rollen (2 Stellen), um ein versehentliches Verrutschen zu verhindern. Überprüfen Sie beim Transport dieses Geräts, beim Ersetzen von Verbrauchsmaterialien oder Wartungsteilen oder beim Einlegen von Papier in das Fach die folgenden Punkte, um das Risiko des Umkippens zu vermeiden.

  • Seite 33: Anschluss Des Netzkabels

    Anschließen an den PC nach dem Vorbereiten des Geräts Anschluss des Netzkabels Über die Stromversorgung Die Stromversorgung muss den folgenden Anforderungen entsprechen. Spannung: 110 bis 127V AC (Bereich 99 bis 140V AC) / 220 bis 240V AC (Bereich 198 bis 264V AC) Stromversorgungsfrequent: 50/60 Hz ±...
  • Seite 34 Anschließen an den PC nach dem Vorbereiten des Geräts Stecken Sie das Netzkabel in den Netzanschluss dieses Geräts ein. Stecken Sie den Netzstecker in die Steckdose. - 34 -...

  • Seite 35: Füllen Des Papiers In Das Fach

    Anschließen an den PC nach dem Vorbereiten des Geräts Füllen des Papiers in das Fach In diesem Abschnitt wird der Vorgang für den Fall erläutert, dass Normalpapier des Formats A4 in Fach 1 eingelegt wird. Wenn anderes Papier eingelegt ist, siehe „ (P.75)“.
  • Seite 36 Anschließen an den PC nach dem Vorbereiten des Geräts Setzen Sie die Papierkassette wieder in dieses Gerät ein. Stellen Sie das Format, den Typ und das Gewicht des Papiers am Bedienfeld ein. Einlegen von Papier(P.75) - 36 -...

  • Seite 37: Herstellung Einer Verbindung Über Verdrahtetes Lan

    Anschließen an den PC nach dem Vorbereiten des Geräts Herstellung einer Verbindung über verdrahtetes LAN Verbinden Sie dieses Gerät mit einem PC über ein LAN-Kabel, um zu drucken. Schließen Sie das LAN-Kabel an und stellen Sie die IP-Adresse und Anderes auf dem Bedienfeld ein. LAN-Kabel anschließen Bereiten Sie ein LAN-Kabel (Kategorie 5e oder höher, gedreht, gerade) und einen Hub vor.
  • Seite 38 Anschließen an den PC nach dem Vorbereiten des Geräts (Beispiel)  IP-Adresse dieses Geräts: 192.168.0.2  Subnetzmaske: 255.255.255.0  Gateway-Adresse: 192.168.0.1 Wenn Sie ein WLAN verwenden, siehe „ (P.42)“. Herstellung einer Verbindung über WLAN Schalten Sie dieses Gerät ein. Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Admin Setup (Admin-Einstellung)] auszuwählen, und drücken Sie auf «OK»...
  • Seite 39 Anschließen an den PC nach dem Vorbereiten des Geräts Wenn Sie die IP-Adresse automatisch einstellen, vergewissern Sie sich, dass [Auto (Automatisch)] ausgewählt ist, und drücken Sie auf «Back (Zurück)». Gehen Sie weiter zu Schritt 14. Drücken Sie «BACK (ZURÜCK)» und drücken Sie ▼, um [IPv4 Address (IPv4-Addresse)] im Bildschirm [Wired(LAN1) Setup (Verkabelte (LAN1) Einstellung)] auszuwählen.

  • Seite 40: Überprüfen Der Verbindung Zwischen Dem Drucker Und Einem Pc

    Anschließen an den PC nach dem Vorbereiten des Geräts Geben Sie die Subnetzmaske auf die gleiche Weise wie die IP-Adresse ein. Drücken Sie «OK», nachdem Sie alle Informationen eingegeben haben, und prüfen Sie, ob der Cursor wieder auf die ersten drei Ziffern eingestellt ist. Drücken Sie dann «BACK (ZURÜCK)». Drücken Sie auf ▼, um [Gateway Address (Gateway Adresse)] auszuwählen, und drücken Sie auf «OK».
  • Seite 41 Anschließen an den PC nach dem Vorbereiten des Geräts Prüfen Sie, ob [Network Setup (Netzwerkeinstellung)] ausgewählt wurde und drücken Sie auf «OK». Drücken Sie auf ▼, um [Wired(LAN1) Information (Verkabelte (LAN1) Informationen)] auszuwählen, und drücken Sie auf «OK». Drücken Sie ▼ mehrmals, um [IPv4 Address (IPv4-Adresse)] auszuwählen, und drücken Sie auf «OK».

  • Seite 42: Herstellung Einer Verbindung Über Wlan

    Anschließen an den PC nach dem Vorbereiten des Geräts Herstellung einer Verbindung über WLAN Verbinden Sie dieses Gerät mit einem PC über einen WLAN-Zugangspunkt.  Verdrahtetes LAN1 und WLAN können gleichzeitig verwendet werden. Wenn verdrahtetes LAN1 und ein WLAN mit dem gleichen Subnetz verbunden werden, kann die Kommunikation instabil werden.

  • Seite 43: Verbindung Über Einen Zugangspunkt (Infrastruktur)

    Anschließen an den PC nach dem Vorbereiten des Geräts  Die SSID wird auch als Netzwerkname, ESSID oder ESS-ID bezeichnet.  Der Kodierungsschlüssel wird auch als Netzwerkschlüssel, Sicherheitsschlüssel, Kennwort oder vorher vereinbarter Schlüssel (PSK) bezeichnet. Verbindung über einen Zugangspunkt (Infrastruktur) ...

  • Seite 44: Infrastruktur Aktivieren

    Anschließen an den PC nach dem Vorbereiten des Geräts Prüfen Sie, ob [Extended Network (Erweitertes Netz)] ausgewählt wurde und drücken Sie auf «OK». Drücken Sie auf ▼, um [Wireless (Drahtlos)] auszuwählen, und drücken Sie auf «OK». Wenn [Are You Sure? (Sind Sie sicher?)] angezeigt wird, überprüfen Sie, ob [Yes (Ja)] ausgewählt ist, und drücken Sie auf «OK».

  • Seite 45: Konfigurieren Der Ip-Adresse

    Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie auf ▲, um [Enable (Aktivieren)] auszuwählen, und drücken Sie auf «OK». Nachdem Sie den drahtlosen (AP-Modus) auf [Disable (Deaktivieren)] gesetzt haben, drücken Sie auf «OK», um den drahtlosen Zugang (Infrastruktur) zu aktivieren, wenn ein Bildschirm angezeigt wird, in dem Sie gefragt werden, ob Sie den drahtlosen Zugang (Infrastruktur) aktivieren möchten.
  • Seite 46 Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie auf ▼, um [Network Setting (Netzwerkeinstellung)] auszuwählen, und drücken Sie auf «OK». Prüfen Sie, ob [IP Address Set (IP Adresse Set)] ausgewählt wurde und drücken Sie auf «OK». Drücken Sie auf ▼, um [Manual (Manuell)] auszuwählen, und drücken Sie auf «OK». Drücken Sie «BACK (ZURÜCK)», und drücken Sie ▼, um [IPv4 Address (IPv4-Adresse)] im Bildschirm [Network Setting (Netzwerkeinstellung)] auszuwählen.

  • Seite 47: Verbindung Mit Dem Drahtlosen Zugangspunkt Herstellen

    Anschließen an den PC nach dem Vorbereiten des Geräts Geben Sie die Subnetzmaske auf die gleiche Weise wie die IP-Adresse ein. Drücken Sie auf «OK», nachdem Sie alle Ziffern eingegeben haben. Drücken Sie auf ▼, um [Gateway Address (Gateway Adresse)] auszuwählen, und drücken Sie auf «OK».
  • Seite 48 Anschließen an den PC nach dem Vorbereiten des Geräts Überprüfen Sie die Position der Drucktaste für eine einfache Einrichtung (WPS-Taste) und die Dauer, für die die Taste gedrückt wird, in der Bedienungsanleitung, die dem WLAN-Zugangspunkt beiliegt. Prüfen Sie, ob der WLAN-Zugriffspunkt aktiviert ist und korrekt arbeitet. Drücken Sie die Bildlauftaste ▲...
  • Seite 49 Anschließen an den PC nach dem Vorbereiten des Geräts „Druckknopf-Methode aktiv“ wird angezeigt, und das Gerät beginnt mit der Suche nach einem WLAN-Zugangspunkt. Drücken und halten Sie die Taste des WLAN-Zugangspunkts für die in Schritt 1 festgelegte Dauer oder für einige Sekunden. „Druckknopf-Methode aktiv“...
  • Seite 50 Anschließen an den PC nach dem Vorbereiten des Geräts Geben Sie das Administratorkennwort mit Hilfe der Zehnertastatur ein, und drücken Sie dann auf «OK». Administratorkennwort(P.122) Die Meldung „Es ist nicht möglich, den Drahtlos(AP-Modus) gleichzeitig zu verwenden.“ wird für etwa 5 Sekunden angezeigt. Drücken Sie auf ▲, um [Enable (Aktivieren)] auszuwählen, und drücken Sie auf «OK».
  • Seite 51 Anschließen an den PC nach dem Vorbereiten des Geräts  In sonstigen Fällen Verschlüsselungsmethode: Deaktivieren Keine Notwendigkeit, den Kodierungsschlüssel einzugeben. „Diese Methode implementieren?“ wird angezeigt, und die in Schritt 7 auf dem Bestätigungsbildschirm ausgewählte SSID und die in Schritt 8 eingegebene Verschlüsselungsmethode werden als Sicherheitsmethode angezeigt.
  • Seite 52 Anschließen an den PC nach dem Vorbereiten des Geräts Geben Sie das Administratorkennwort mit Hilfe der Zehnertastatur ein, und drücken Sie dann auf «OK». Administratorkennwort(P.122) Die Meldung „Es ist nicht möglich, den Drahtlos(AP-Modus) gleichzeitig zu verwenden.“ wird für etwa 5 Sekunden angezeigt. Drücken Sie mehrmals ▼, um [Wireless Network Selection (Auswahl Drahtloses Netzwerk)] auszuwählen, und drücken Sie auf «OK».
  • Seite 53 Anschließen an den PC nach dem Vorbereiten des Geräts Wählen Sie die Verschlüsselungsmethode aus, die in Schritt 1 aufgezeichnet wurde und drücken Sie auf «OK». Drücken Sie ▼, um [WPA Pre-shared Key (WPA-Vorinstallierter Schlüssel)] auszuwählen, und drücken Sie auf «OK». Geben Sie den Kodierungsschlüssel ein, der in Schritt 1 aufgezeichnet wurde, und drücken Sie auf «OK».

  • Seite 54: Auswahl Eines Gültigen Standard-Gateways

    Anschließen an den PC nach dem Vorbereiten des Geräts Wird „Verbindung erfolgreich.“ angezeigt, ist die Verbindung mit dem WLAN abgeschlossen. Gehen Sie zu „ “. 6. Überprüfen der Verbindung zwischen dem Drucker und einem PC Wenn „Nicht mit drahtlosem Zugangspunkt verbunden“ angezeigt wird, wiederholen Sie den Vorgang ab Schritt Wenn Sie die Verbindung nicht herstellen können, siehe „Fehlerbehebung für die WLAN-Verbindung (Benutzerhandbuch)“.
  • Seite 55 Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie auf ▼, um [Enabling Default Gateway (Std.-Gateway akt.)] auszuwählen, und drücken Sie auf «OK». Drücken Sie auf ▼, um [Wireless (Infrastructure) (Wireless-(Infrastruktur))] auszuwählen, und drücken Sie auf «OK». Drücken Sie auf «ONLINE», um zum Standby-Bildschirm zurückzukehren. 6.

  • Seite 56: Direkte Verbindung Mit Diesem Gerät (Ap-Modus)

    Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie ▼ mehrmals, um [IPv4 Address (IPv4-Adresse)] auszuwählen, und drücken Sie auf «OK». Notieren Sie sich die angezeigte IP-Adresse. Starten Sie den Webbrowser auf einem PC. Geben Sie „http:// (Die in Schritt 5 aufgezeichnete IP-Adresse)“ ein und drücken Sie die «Enter (Eingabe)»-Taste.

  • Seite 57: Ap-Modus Aktivieren

    Anschließen an den PC nach dem Vorbereiten des Geräts Prüfen Sie, ob [Network Setup (Netzwerkeinstellung)] ausgewählt wurde und drücken Sie auf «OK». Überprüfen Sie, ob [Basic Settings (Grundeinstellungen)] ausgewählt ist, und drücken Sie auf «OK». Prüfen Sie, ob [Extended Network (Erweitertes Netz)] ausgewählt wurde und drücken Sie auf «OK».

  • Seite 58: Verbindung Mit Einem Gerät

    Anschließen an den PC nach dem Vorbereiten des Geräts Stellen Sie sicher, dass [Wireless(AP Mode) (Wireless (AP-Modus))] ausgewählt wurde, und drücken Sie auf «OK». „Kann nicht gleichzeitig mit drahtlos (Infrastruktur) verwendet werden.“ wird ca. 5 Sekunden lang angezeigt. Drücken Sie auf ▲, um [Enable (Aktivieren)] auszuwählen, und drücken Sie auf «OK». Nachdem Sie den drahtlosen Zugang (Infrastruktur) auf [Disable (Deaktivieren)] gesetzt haben, drücken Sie auf «OK», um den drahtlosen Zugang (AP-Modus) zu aktivieren, wenn ein Bildschirm angezeigt wird, in dem Sie gefragt werden, ob Sie den drahtlosen Zugang (AP-Modus) aktivieren möchten.
  • Seite 59 Anschließen an den PC nach dem Vorbereiten des Geräts Drücken Sie auf ▲, um [Enable (Aktivieren)] auszuwählen, und drücken Sie auf «OK». Drücken Sie auf ▼, um [Automatic Setup (PushButton) (Auto-Einstell. (Taster))] auszuwählen, und drücken Sie auf «OK». Wenn das Display „Diese Methode implementieren? Druckknopf-Methode“ anzeigt, stellen Sie sicher, dass [Yes (Ja)] ausgewählt ist und drücken Sie auf «OK».

  • Seite 60: Manuelle Verbindung

    Anschließen an den PC nach dem Vorbereiten des Geräts Manuelle Verbindung Wenn das drahtlose Terminal WPS-PBC (Drucktaste) nicht unterstützt, geben Sie die SSID und das Kennwort dieses Geräts in das drahtlose Terminal ein, um eine Verbindung herzustellen. Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Wireless(AP Mode) Setting (Einstellung des Wireless (AP-Modus))] auszuwählen, und drücken Sie auf «OK».

  • Seite 61: Über Usb Verbinden

    Anschließen an den PC nach dem Vorbereiten des Geräts Über USB verbinden Verbinden Sie dieses Gerät mit einem PC über ein USB-Kabel, um zu drucken. Stellen Sie ein USB 2.0-Kabel bereit. Nicht kompatibel mit USB 3.0. Die geräteseitige Steckerform ist Typ B. Beim Anschluss im USB 2.0-Hochgeschwindigkeits-Modus verwenden Sie ein mit Hochgeschwindigkeits-USB 2.0-Spezifikationen kompatibles USB-Kabel.

  • Seite 62: Installation Der Software Auf Einem Pc

    Anschließen an den PC nach dem Vorbereiten des Geräts Installation der Software auf einem PC Wenn Ihr PC mit einem DVD-Laufwerk ausgestattet ist, installieren Sie den Druckertreiber und andere Software von der mitgelieferten DVD auf dem PC. Wenn Ihr PC nicht mit einem DVD-Laufwerk ausgestattet ist, oder wenn Sie den Druckertreiber oder eine andere Software aktualisieren möchten, laden Sie sie von der Website herunter und installieren Sie sie.
  • Seite 63 Anschließen an den PC nach dem Vorbereiten des Geräts Wenn der Bildschirm [DVD drive (DVD-Laufwerk)] angezeigt wird, klicken Sie auf [Launch Setup.exe (Setup.exe starten)]. Wenn der Bildschirm [¥Benutzerkontensteuerung] angezeigt wird, klicken Sie auf [Ja]. Wenn der Bildschirm [DVD-Laufwerk] nicht angezeigt wird, öffnen Sie die DVD im Explorer. Wählen Sie im Pulldown-Menü...
  • Seite 64 Anschließen an den PC nach dem Vorbereiten des Geräts Klicken Sie auf [Recommended Install (Empfohlene Installation)]. Überprüfen Sie die Software, und klicken Sie auf [Start (Starten)]. Die Installation beginnt. Die folgende Software wird installiert.  PCL6-Druckertreiber (einschließlich Netzwerkerweiterung und Farbmuster-Dienstprogramm) ...
  • Seite 65 Anschließen an den PC nach dem Vorbereiten des Geräts Wenn Sie keine Aktualisierung vornehmen müssen, klicken Sie auf [Go (Los)]. Klicken Sie auf [Confirm (Bestätigen)], wenn Sie es nicht wissen oder eine Aktualisierung erforderlich ist. Wenn der folgende Bildschirm erscheint, klicken Sie auf [Yes (Ja)]. Klicken Sie nach Abschluss der Aktualisierung auf [Go (Los)].

  • Seite 66: Für Macos

    Menü angezeigt wird. Wenn Sie nicht auf [+] klicken können, klicken Sie auf die Schlüsselmarkierung. Klicken Sie auf [Default (Standard)]. Wählen Sie dieses Gerät aus und wählen Sie anschließend [OKI C650 PS] unter [Drivers (Treiber)] aus. Verbindungsmethode Aufgelisteter Name...

  • Seite 67: Einstellen Des Druckertreibers

    „OKI C650 PS“ in [Type (Typ)] angezeigt wird. Wenn „OKI C650 PS“ nicht korrekt in [Type (Typ)] angezeigt wird, klicken Sie auf [-], um dieses Gerät aus [Print (Drucken)] zu löschen, und wiederholen Sie dann die Schritte 8 bis 12.
  • Seite 68 Öffnen Sie „Geräte und Drucker“. Öffnen des Druckerordners(P.120) Klicken Sie mit der rechten Maustaste auf das Symbol [OKI C650 PS] und wählen Sie anschließend [Druckereigenschaften]. Wählen Sie die Registerkarte [Geräte-Einrichtung]. Wählen Sie [Get installed options automatically (Installierte Optionen automatisch abrufen)] in [Installable Options (Installierbare Optionen)] und klicken Sie auf [Setup (Einrichten)], wenn Sie eine Netzwerkverbindung verwenden.
  • Seite 69 Anschließen an den PC nach dem Vorbereiten des Geräts Klicken Sie auf [OK]. Für macOS Wählen Sie im Apple Menü [Systemeinstellungen]. Klicken Sie auf [Print & Scan (Drucken und Scannen)]. Wählen Sie diesen Drucker aus und klicken Sie auf [Options and Supplies (Optionen und Zubehör)].

  • Seite 70: Allgemeine Abläufe

    Allgemeine Abläufe Allgemeine Abläufe Identifizierung der Bauteile ............... 71 Ein-/Ausschalten des Geräts ..............74 Einlegen von Papier ................. 75 Einstellen des Ausgabefachs ..............88 Überprüfen der Konfiguration ..............90 Die Verwendung der Hebel L1 und L2 ............. 92 - 70 -...

  • Seite 71: Identifizierung Der Bauteile

    Allgemeine Abläufe Identifizierung der Bauteile In diesem Abschnitt werden Name und Funktionen der einzelnen Teile des Hauptgeräts erläutert. Vorderseite Name Funktion Vordere Abdeckung Dies ist die Abdeckung auf der Vorderseite des Hauptgerätes. Sie können die vordere Abdeckung öffnen, indem Sie den Hebel zu sich ziehen. Bedienfeld Dies ist das Bedienfeld zur Bedienung des Hauptgerätes.

  • Seite 72: Im Hauptgerät

    Allgemeine Abläufe Im Hauptgerät Name Funktion Schwarze Tonerkartusche (K: Schwarz) Die Tonerkartusche enthält Toner (Pudertinte) zum Drucken. Tonerkartusche (C: Cyan) Die Tonerkartusche ist ein Verbrauchsartikel. Tonerkartusche (M: Magenta) Tonerkartusche (Y: Gelb) Seriennummer Die gerätespezifische Nummer. Hebel L2 Der Hebel, mit dem die Abdeckung des Ausgabefachs angehoben wird.

  • Seite 73: Rückseite

    Allgemeine Abläufe Rückseite Name Funktion Hinteres Ausgabefach Dies ist die Papierausgabe, wenn das Papier mit der Druckseite nach oben ausgegeben wird. Netzanschluss Hier wird das mitgelieferte Netzkabel eingesteckt. Schnittstelleneinheit Es gibt einen Anschluss für den Anschluss an einen PC. USB-Schnittstellenanschluss Hier wird das USB-Kabel eingesteckt, wenn der Computer und das Hauptgerät mit einem USB-Kabel verbunden sind.

  • Seite 74: Ein-/Ausschalten Des Geräts

    Allgemeine Abläufe Ein-/Ausschalten des Geräts Das Gerät einschalten Drücken Sie den Stromschalter und halten Sie ihn ca. eine Sekunde lang gedrückt. Wenn der Strom eingeschaltet ist, leuchtet die LED-Lampe des Netzschalters. Wenn das Gerät betriebsbereit ist, erscheint „Bereit zum Drucken“ auf dem Display. Das Gerät ausschalten Drücken Sie den Netzschalter und halten Sie ihn ca.

  • Seite 75: Einlegen Von Papier

    Allgemeine Abläufe Einlegen von Papier In diesem Abschnitt werden die für dieses Gerät geeigneten Papiertypen, die Papiervorkehrungen und die Papierlagerungsmethoden erläutert. Verfahren zum Einlegen von Papier 1. Prüfen Sie das anwendbare Papier. Anwendbares Papier(P.75) Nicht-Anwendbares Papier(P.77) 2. Legen Sie das Papier in das Fach ein. Für jedes Fach geeignete Papier(P.79) Papier in Fach 1...
  • Seite 76 Allgemeine Abläufe Medientyp Papierformat Papiergewicht Andere Bedingungen 5 bis 7 Zoll Langes Papier Benutzerdefiniert Breite: 55 - 216 Länge: 91 - 1321 Umschlag Com-9 Medien mit 24-lb Papier Papier aus Bastelpapier, Com-10 elektrophotographischem Papier oder trockenem PPC-Papier. Monarch Papier mit fest gefalteter Klappe. Der Duplexdruck ist nicht verfügbar.

  • Seite 77: Nicht-Anwendbares Papier

    Allgemeine Abläufe  Das Papier ist in feuchtigkeitsbeständiges Papier eingewickelt, um Feuchtigkeit zu verhindern. Verwenden Sie das Papier bitte so schnell wie möglich nach dem Öffnen der Verpackung.  Wickeln Sie das nicht verwendete Papier mit der Papierverpackung ein und halten Sie es so gut wie möglich von Feuchtigkeit fern.

  • Seite 78: Langes Papier

    Allgemeine Abläufe  Bei dickem Papier kann der Toner dünn auf dem gesamten Papier haften oder der Druck ist möglicherweise sehr leicht. Teilweise bedrucktes Papier  Wenn ein Druckrahmen gesetzt wird, gestalten Sie ihn mit sorgfältiger Berücksichtigung der folgenden Variationen der Druckposition. Präzision der Ausgabeposition: ±2 mm;...

  • Seite 79: Papier Mit Unregelmäßigem Format (Benutzerdefiniertes Format)

    Allgemeine Abläufe  Einige Anwendungen sind möglicherweise nicht verfügbar.  Selbst bei Verwendung gemäß den empfohlenen Bedingungen kann das lange Papier mit einer Länge von mehr als 356 mm die Druckqualität nicht garantieren. Papier mit unregelmäßigem Format (benutzerdefiniertes Format)  Schräglauf, Wölbung, Krümmungen, gefaltete Ecken (die Kante ist gefaltet) und Papierstaus können möglicherweise dadurch auftreten.

  • Seite 80: Papier In Fach 1 Einlegen

    Allgemeine Abläufe Mehrzweckfach Anwendbare Papiertyp Papierformat Papiergewicht Anzahl Blätter Normalpapier A4, A5, A6, B5, B6, B6 Half, B7, B8, Brief, Legal (13 Zoll), Legal 100 (bei einem 60～256 g/m Umschlag (13.5 Zoll), Legal (14 Zoll), Executiv, Einstellwert, 8.5-Zoll SQ (8.5 Papiergewicht Etikett x 8.5 Zoll), Folie (210 x 330 mm), 16K (184 x 260 mm), 16K (195...

  • Seite 81: Papier In Fach 2/3/4 (Optional) Einlegen

    Allgemeine Abläufe Mischen Sie das Papier gut durch. Richten Sie die Papierkanten horizontal aus. Legen Sie das Papier mit der Druckseite nach unten ein und drücken Sie es von oben an. Überschreiten Sie beim Einlegen des Papiers nicht die Kennzeichnung ▽, wenn Sie Papier einlegen. Setzen Sie die Papierkassette wieder in dieses Gerät ein.
  • Seite 82 Allgemeine Abläufe Ziehen Sie die Papierkassette heraus. Stellen Sie den Papierformatregler auf das entsprechende Papierformat ein. Stellen Sie [OTHER (ANDERE)] ein, wenn Sie Papier mit einem Standardformat eingelegt haben, das auf dem Papierformatregler nicht verfügbar ist. Wenn Sie die Papierkassette bei eingeschaltetem Gerät herausziehen, erscheint auf dem Display möglicherweise „Kassetteneinstellungen ändern?“.

  • Seite 83: Einlegen Von Papier In Das Mehrzweckfach

    Allgemeine Abläufe Legen Sie das Papier mit der Druckseite nach unten ein und drücken Sie es von oben an. Überschreiten Sie beim Einlegen des Papiers nicht die Kennzeichnung ▽, wenn Sie Papier einlegen. Vergewissern Sie sich, dass Format und Ausrichtung des eingelegten Papiers mit den Einstellungen des Papierformats übereinstimmen.
  • Seite 84 Allgemeine Abläufe Legen Sie Ihre Finger in die vordere Aussparung und ziehen Sie, um das Mehrzweckfach zu sich zu öffnen. Halten Sie die Mitte des Papierträgers und ziehen Sie ihn zu sich heraus. Öffnen Sie den Hilfsträger. Abdeckung Papierplatzierung nach oben bewegen. Passen Sie die manuelle Papierführung an die Breite des zu ladenden Papiers an.

  • Seite 85: Einstellen Der Papierinformationen Auf Dem Bedienfeld

    Allgemeine Abläufe Legen Sie das Papier mit der Druckseite nach oben ein. Überschreiten Sie beim Einlegen des Papiers nicht die Kennzeichnung ▽, wenn Sie Papier einlegen. „Kassetteneinstellungen ändern?“ kann ggf. auf dem Display erscheinen. Diese Meldung verschwindet automatisch nach 10 Sekunden. Wenn Sie das Papier gewechselt haben, drücken Sie «OK» und ändern Sie die Einstellungen von Papierformat, Medientyp und Mediengewicht entsprechend.

  • Seite 86: Bei Fach 1/Mehrzweckfach

    Allgemeine Abläufe Bei Fach 1/Mehrzweckfach Vergewissern Sie sich, dass „Bereit zum Drucken“ im Display angezeigt wird. Um das Papierformat von Fach 1 einzustellen, drücken Sie die Tasten in folgender Reihenfolge: «Fn» → «1» → «0» → «OK». Um das Papierformat vom Mehrzweckfach einzustellen, drücken Sie die Tasten in folgender Reihenfolge: «Fn»...

  • Seite 87: Über Die Einzustellenden Werte

    Allgemeine Abläufe Über die einzustellenden Werte In der nachstehenden Tabelle finden Sie die Einstellungen für Normalpapier, teilweise bedrucktes Papier und Farbpapier. Am Bedienfeld einzustellende Werte Papiertyp Papiergewicht Normalpapier 60 - 63 g/m Papier: Sehr Leicht 64 - 74 g/m Papier: Leicht 75 - 82 g/m Papier: Mittelleicht 83 - 90 g/m...

  • Seite 88: Einstellen Des Ausgabefachs

    Allgemeine Abläufe Einstellen des Ausgabefachs Dieses Gerät gibt Papier in das Ausgabefach oder das hintere Ausgabefach aus. Die folgenden Papiertypen können in jedem Ausgabefach ausgegeben werden. Anzahl der auszugebenden Ausgabefach Auszugebende Papierarten Blätter Ausgabefach Normal, Recycling-Papier 150 (80 g/m Hinteres Ausgabefach Normal, Recycling-Papier, Umschlag, 100 (80g/m Karteikarte, Etiketten, langes Papier...

  • Seite 89: Hinteres Ausgabefach

    Allgemeine Abläufe Hinteres Ausgabefach Verwenden Sie das hintere Ausgabefach, um Umschläge, Etiketten oder Papier im benutzerdefinierten Format zu bedrucken. Das Papier wird mit der Druckseite nach oben in der umgekehrten Reihenfolge ausgegeben, in der es gedruckt wurde. Öffnen Sie das hintere Ausgabefach an der Rückseite des Geräts. Öffnen Sie die Papierhalterung.

  • Seite 90: Überprüfen Der Konfiguration

    Allgemeine Abläufe Überprüfen der Konfiguration Sie können die Konfiguration dieses Systems ausdrucken und überprüfen. Sie können die Konfiguration auch vom Bedienfeld aus prüfen. Drucken der Menüstruktur (Konfiguration) Sie können die Liste der Konfigurationen (Menüstruktur) dieses Geräts oder den Druckernutzungsbericht drucken. Vergewissern Sie sich, dass „Bereit zum Drucken“...

  • Seite 91: Auf Dem Bedienfeld Bestätigen

    Allgemeine Abläufe So lesen Sie die Konfiguration Zeigt die installierten Optionen an. Zeigt die Funktionsnummer an. Einstellen mit dem Kurzmenü (Fn-Taste)(P.99)  Für Informationen, die nicht unter [Konfiguration] aufgeführt sind, siehe „Menüliste (Benutzerhandbuch)“ - [Print Information (Druckdaten)]. Auf dem Bedienfeld bestätigen Sie können den Status des Verbrauchsmaterials und die Zählerinformationen am Bedienfeld ablesen.

  • Seite 92: Die Verwendung Der Hebel L1 Und L2

    Allgemeine Abläufe Die Verwendung der Hebel L1 und L2 Wenn die vordere Abdeckung geöffnet ist, finden Sie den Hebel L1 und den Hebel L2. Dieser Abschnitt beschreibt die Verwendung dieser Hebel. Hebel L1 Wird verwendet, um die Bildtrommel zu ersetzen und den LED-Kopf zu reinigen. Ersetzen der Bildtrommel(P.137) Reinigen des...
  • Seite 93 Allgemeine Abläufe Hebel L2 Wird verwendet, um die Transportbandeinheit auszutauschen und gestautes Papier zu entfernen. Ersetzen der Transportbandeinheit(P.142) Wenn Papierstau entsteht(P.157) Nach dem Öffnen der Frontabdeckung betätigen Sie den Hebel L2. Nach dem Vorgang wird das Ausgabefach und der Bildtrommelkorb gemeinsam angehoben. Name Ausgabefach Bildtrommelkorb...

  • Seite 94: Einstellungen Vom Bedienfeld Aus Ändern

    Einstellungen vom Bedienfeld aus ändern Einstellungen vom Bedienfeld aus ändern Teilekennzeichnung des Bedienfeldes ............. 95 Einstellen der Displayausrichtung ............96 Text eingeben ................... 97 Ändern der Einstellungen ................. 98 Anpassen der Summer-Lautstärke ............101 Einstellen der Stromsparfunktion ............102 - 94 -...

  • Seite 95: Teilekennzeichnung Des Bedienfeldes

    Einstellungen vom Bedienfeld aus ändern Teilekennzeichnung des Bedienfeldes Name Funktion Anzeige Zeigt den Status dieses Geräts und die Betriebsanweisungen an. Es gibt zwei Arten von Standby-Anzeigen: „Verbleibenden Toner anzeigen“ und „Behälterinformationen anzeigen“. Die werkseitige Standardeinstellung ist „Verbleibenden Toner anzeigen“. «ONLINE»-Taste Schaltet zwischen online und offline um.

  • Seite 96: Einstellen Der Displayausrichtung

    Einstellungen vom Bedienfeld aus ändern Einstellen der Displayausrichtung Sie können den Winkel so anpassen, dass die Anzeige einfacher zu sehen ist. Stecken Sie Ihren Finger in die Aussparung auf der linken Seite des Displays und heben Sie das Display zu sich hin an. Um zur urspünglichen Ausrichtung zurückzukehren, leicht drücken.

  • Seite 97: Text Eingeben

    Einstellungen vom Bedienfeld aus ändern Text eingeben Sie können alphabetische oder numerische Zeichen über die Zehnertastatur eingeben. Wenn eine Taste nacheinander gedrückt wird, wechselt das alphanumerische Zeichen. Um die Eingabe mit derselben Taste fortzusetzen, drücken Sie nach der Eingabe jedes alphanumerischen Zeichens «OK». Die folgenden Zeichen können eingegeben werden, wenn die entsprechende Taste gedrückt wird.

  • Seite 98: Ändern Der Einstellungen

    Einstellungen vom Bedienfeld aus ändern Ändern der Einstellungen Einstellen der Menüanzeige In diesem Abschnitt wird beschrieben, wie Sie die Menüeinstellungen über das Bedienfeld ändern.  Eine Liste der Menüpunkte finden Sie unter „Menüliste (Benutzerhandbuch)“. Vergewissern Sie sich, dass „Bereit zum Drucken“ im Display angezeigt wird. Befindet sich das Gerät im Stromsparmodus, drücken Sie «POWER SAVE (ENERGIESPARMODUS)», um diesen zu verlassen.

  • Seite 99: Einstellen Mit Dem Kurzmenü (Fn-Taste)

    Einstellungen vom Bedienfeld aus ändern Einstellen mit dem Kurzmenü (Fn-Taste) Wenn „Bereit zum Drucken“ angezeigt wird, drücken Sie die «Fn»-Taste auf dem Bedienfeld und drücken Sie dann eine beliebige Zahl, um den entsprechenden Menüpunkt anzuzeigen.  Die dem Menüpunkt entsprechende Nummer finden Sie unter „Funktionsnummernliste". ...
  • Seite 100 Einstellungen vom Bedienfeld aus ändern Funktionsnum Entsprechender Menüpunkt mern Papiergröße (Fach 3) X-Maß (Fach 3) Y-Maß (Fach 3) Papierart (Fach 3) Papiergewicht (Fach 3) Papiergröße (Fach 4) X-Maß (Fach 4) Y-Maß (Fach 4) Papierart (Fach 4) Papiergewicht (Fach 4) Papierfach Papiergröße (Mehrzweckfach) X-Abmessung (Mehrzweckfach) Y-Abmessung (Mehrzweckfach)

  • Seite 101: Anpassen Der Summer-Lautstärke

    Einstellungen vom Bedienfeld aus ändern Anpassen der Summer-Lautstärke Die Lautstärke der folgenden Summer ist in drei Stufen einstellbar.  Summer für Papierstau  Summer zum Druckabschluss  Summer für AirPrint-Druck  Summer zur IC-Kartenhalterung Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Admin Setup (Admin-Einstellung)] auszuwählen, und drücken Sie auf «OK»...

  • Seite 102: Einstellen Der Stromsparfunktion

    Einstellungen vom Bedienfeld aus ändern Einstellen der Stromsparfunktion Einstellen der Zeit, die vergeht, bevor in den Sparmodus geschaltet wird Dieses Gerät geht automatisch in den Ruhemodus (einen Energiesparmodus), wenn für eine bestimmte Zeit keine Bedienung im Energiesparmodus erfolgt. Die folgende Zeit kann eingestellt werden. Die werkseitige Standardeinstellung ist 1 Minuten. 1 Min., 2 Min., 3 Min., 4 Min., 5 Min., 10 Min., 15 Min., 30 Min.

  • Seite 103: Einschränkungen Bei Der Energiesparfunktion

    Einstellungen vom Bedienfeld aus ändern Die folgende Zeit kann eingestellt werden. Die werkseitige Standardeinstellung ist 15 Minuten. 1 Min., 2 Min., 3 Min., 4 Min., 5 Min., 10 Min., 15 Min., 30 Min. und 60 Min.  Je nach Druckumgebung oder Nutzungsbedingungen kann das Gerät erst nach der eingestellten Zeitspanne in den Ruhemodus übergehen, da der Lüfter arbeitet, bis sich das System abgekühlt hat.

  • Seite 104: Automatisches Ausschalten Des Stroms (Automatische Stromabschaltung)

    Einstellungen vom Bedienfeld aus ändern Automatisches Ausschalten des Stroms (automatische Stromabschaltung) Dieses Gerät verfügt über eine Funktion (Auto Power Off), die das Gerät automatisch ausschaltet, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Es gibt 3 Arten von Einstellungen für die automatische Abschaltung, und die werkseitige Standardeinstellung ist [Auto Config (Auto.

  • Seite 105: Einstellen Der Zeit, Die Vergeht, Bevor In Den Abschaltmodus Geschaltet Wird

    Einstellungen vom Bedienfeld aus ändern Drücken Sie ▲ oder ▼ , um [Auto Config. (Autom. Konfig)], [Enable (Aktivieren)] oder [Disable (Deaktivieren)] zu wählen, und drücken Sie auf «OK». Drücken Sie auf «ONLINE», um zum Standby-Bildschirm zurückzukehren. Einstellen der Zeit, die vergeht, bevor in den Abschaltmodus geschaltet wird Die folgende Zeit kann eingestellt werden.
  • Seite 106 Einstellungen vom Bedienfeld aus ändern Drücken Sie auf «ONLINE», um zum Standby-Bildschirm zurückzukehren. - 106 -...

  • Seite 107: Drucken

    Drucken Drucken Drucken von einem PC aus..............108 Bildschirme und Funktionen des Druckertreibers ........110 - 107 -...

  • Seite 108: Drucken Von Einem Pc Aus

    Öffnen Sie die zu druckende Datei. Wählen Sie [Drucken] aus dem Menü [Datei]. Wählen Sie [OKI C650 PCL6] unter [Select Printer (Drucker wählen)]. Klicken Sie [Preferences (Einstellungen)] (oder [Properties (Eigenschaften)]). Wählen Sie das Format des eingelegten Formats [Size (Format)] in der Registerkarte [Setup (Einrichten)].

  • Seite 109: Bei Windows Ps-Druckertreibern

    Bei Windows PS-Druckertreibern Öffnen Sie die zu druckende Datei. Wählen Sie [Drucken] aus dem Menü [Datei]. Wählen Sie [OKI C650 PS] aus [Select Printer (Drucker wählen)]. Klicken Sie [Preferences (Einstellungen)] (oder [Properties (Eigenschaften)]). Wählen Sie die Registerkarte [Papier/Qualität]. Wählen Sie unter [Papierzufuhr] das Fach aus, aus dem gedruckt werden soll.

  • Seite 110: Bildschirme Und Funktionen Des Druckertreibers

    Drucken Bildschirme und Funktionen des Druckertreibers Windows PCL-Druckertreiber Registerkarte [Setup (Einrichten)] Option Beschreibung Driver Setting Speichern Sie die Einstellungen. (Treibereinstellungen) Layout image (Layout-Bild) Zeigt ein Beispielbild für das Druck-Layout an. Size (Größe) Legt das Medienformat fest. Source (Quelle) Legt die Papierquelle fest. Type (Typ) Legt den Medientyp fest.

  • Seite 111: Registerkarte [Job Options (Auftragsoptionen)]

    Drucken Registerkarte [Job Options (Auftragsoptionen)] Option Beschreibung Quality (Qualität) Bestimmt die Standarddruckauflösung. Scale (Skalierung) Legt die Vergrößerung/Verkleinerung des Drucks fest. Copies (Kopien) Legt die Anzahl der Exemplare fest. Job Type (Auftragsart) Legt den Drucktyp fest. Print mode (Druckmodus) Legt fest, ob die an den Drucker gesendeten Druckdaten im PCL-Format oder als Bild vorliegen.

  • Seite 112: Windows Ps-Druckertreiber

    Drucken Windows PS-Druckertreiber Registerkarte [Layout (Layout)] Option Beschreibung Orientation (Ausrichtung) Definiert die Druckausrichtung. Print on Both Sides Stellt den doppelseitigen Druck ein. (Beidseitiger Druck) Page order Stellt die Reihenfolge der zu druckenden Seiten ein. (Seitenreihenfolge) Page format (Seitenformat) Bestimmt die Anzahl der Seiten, die auf ein Blatt Papier gedruckt werden sollen, und Broschürendruck.

  • Seite 113: Beschreibung

    Drucken Registerkarte [Job Options (Auftragsoptionen)] Option Beschreibung Quality (Qualität) Bestimmt die Standarddruckauflösung. Job Type (Auftragsart) Legt die Art der Druckdaten und die Anzahl der Exemplare fest. Wenn [Shared Print (Gemeinsam genutzter Druck)] oder [Private Print (Privater Druck)] eingestellt ist, ist [Job Type Options (Option Auftragstyp)] verfügbar. Wenn [Collate (Sortieren)] aktiviert ist, werden mehrere Dokumente als Stapel gedruckt.
  • Seite 114 Drucken Registerkarte [Color (Farbe)] Option Beschreibung Color Mode (Farbmodus) Bestimmt die Farbanpassung für den Farbdruck. Toner Saving Drucken Sie im Tonersparmodus. (Tonersparmodus) Advanced (Erweitert) Andere Druckeinstellungen können vorgenommen werden. Color Swatch Utility (Color Startet das Dienstprogramm zum Drucken von Farbmustern. Swatch-Dienstprogramm) Default (Standard) Setzt die Einstellungen der einzelnen Option auf der Registerkarte auf die...

  • Seite 115: Macos-Druckertreiber

    Drucken macOS-Druckertreiber Feld [Layout (Layout)] Option Beschreibung Pages per Sheet (Seiten pro Legt die Anzahl der Seiten fest, die auf einem Blatt Papier gedruckt werden sollen. Blatt) Layout direction Bestimmt das Layout, wenn mehrere Seiten auf ein Blatt gedruckt werden. (Seitenfolge) Border (Rahmen) Legt die Art der Ränder fest.
  • Seite 116 Drucken Feld [Paper Handling (Papierhandhabung)] Option Beschreibung Collate pages (Seiten Aktiviert, um ein mehrseitiges Dokument in Kollatierung zu drucken. sortieren) Pages to print (Zu druckende Gibt die zu druckenden Seiten an. Seiten) Page Order Bestimmt die Reihenfolge der zu druckenden Seiten. (Seitenreihenfolge) Scale to fit paper size (An Druckt durch Anpassung an das Medienformat.
  • Seite 117 Drucken Feld [Cover Page (Deckblatt)] Option Beschreibung Print Cover Page (Deckblatt Stellt den Deckblattdruck ein. drucken) Cover Page Type Bestimmt die Zeichenfolge für den Deckblattdruck. (Deckblatt-Typ) Feld [Color (Farbe)] Option Beschreibung Grayscale (Graustufe) Schwarz-Weiß-Druck. Color (Farbe) Bestimmt die Farbanpassung für den Farbdruck. - 117 -...
  • Seite 118 Drucken Feld [Print Options (Druckoptionen)] Option Beschreibung Quality1, Quality2, Feed, Bestimmt die Druckqualität, den Tonersparmodus, Medientyp, usw. Paper (Qualität1, Qualität2, Zufuhr, Papier) Feld [User Authentication (Benutzer-Authentisierung)] Option Beschreibung Use user authentication Aktiviert, um die Benutzerauthentifizierung für den Druck festzulegen. (Verwendung der Benutzerauthentifizierung) User name (Benutzername) Der Benutzername für die Benutzer-Authentifizierung.
  • Seite 119 Drucken Feld [Secure Print (Sicherer Druck)] Option Beschreibung Job Type (Auftragsart) Bestimmt den Typ der Druckdaten. Wenn [Private Print (Privater Druck)] oder [Shared Print (Gemeinsam genutzter Druck)] eingestellt ist, ist [Job Type Options (Auftragsartoptionen)] verfügbar. Job Type Options Gibt das Kennwort zum Drucken des auf dem Bedienfeld angezeigten (Auftragsartoptionen) Auftragsnamens an.

  • Seite 120: Öffnen Des Druckerordners

    Drucken Öffnen des Druckerordners Dieser Abschnitt erklärt, wie Sie den Druckertreiber-Symbolordner für jede Windows-Version öffnen können. Für Windows 10 (Version 1703 oder höher)/Windows Server 2019 Klicken Sie auf [Starten], um die Anwendungsliste anzuzeigen. Wählen Sie [Windows System Tool (Windows-Systemprogramme)] - [Control Panel (Systemsteuerung)] - [Devices and Printers (Geräte und Drucker)].

  • Seite 121: Verwaltung Dieses Geräts

    Verwaltung dieses Geräts Verwaltung dieses Geräts Administratorkennwort................122 - 121 -...

  • Seite 122: Administratorkennwort

    Verwaltung dieses Geräts Administratorkennwort Das Administratorkennwort wird verwendet, um die Einstellungen des Geräts zu ändern. Wir empfehlen Ihnen, das Administratorkennwort zu ändern, um Ihre persönlichen Daten zu schützen. Überprüfen des werksseitigen Standard-Administratorkennworts Das werksseitige Standard-Administratorkennwort ist als 10-stelliger Wert der Seriennummer dieses Produkts eingestellt, wobei Großbuchstaben in Kleinbuchstaben umgewandelt werden.

  • Seite 123: Überprüfung Durch Ausdrucken Der Menü-Übersicht

    Verwaltung dieses Geräts Stellen Sie sicher, dass [Serial Number (Seriennummer)] ausgewählt wurde, und drücken Sie auf «OK». Überprüfen Sie die 10-stelligen alphanumerischen Zeichen unter [Serial Number (Seriennummer)]. Wandeln Sie die Großbuchstaben unter [Serial Number (Seriennummer)] in Kleinbuchstaben um, und verwenden Sie die umgewandelte Zeichenfolge als Administratorkennwort. Überprüfung durch Ausdrucken der Menü-Übersicht ...

  • Seite 124: Überprüfung Anhand Des Aufklebers Im Inneren Des Geräts

    Verwaltung dieses Geräts Überprüfung anhand des Aufklebers im Inneren des Geräts Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Überprüfen Sie die 10 Stellen der alphanumerischen Zeichen auf der linken Seite des Aufklebers, der sich links vom L2-Hebel befindet.

  • Seite 125: Ändern Des Admin-Passworts

    Verwaltung dieses Geräts Drücken Sie dreimal auf «2», um zu gewährleisten, dass „b“ angezeigt wird, und drücken Sie auf «OK». Drücken Sie auf «0» und dann auf «OK». Drücken Sie auf «1». Es ist nicht erforderlich, auf «OK» zu drücken, da «1» durch einmaliges Drücken bestätigt wird. Drücken Sie auf «2»...
  • Seite 126 Verwaltung dieses Geräts Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Admin Setup (Admin-Einstellung)] auszuwählen, und drücken Sie auf «OK» . Geben Sie das werksseitige Standard Admin-Passwort ein. Eingabe des werksseitigen Standard Admin-Passworts(P.124) Drücken Sie die Scroll-Taste ▲ oder ▼ auf dem Bedienfeld mehrmals, um [Change Password (Kennwort ändern)] auszuwählen und drücken Sie auf «OK».

  • Seite 127: Wartung

    Wartung Wartung Vorkehrungen beim Austausch von Verbrauchsmaterialien ....128 Lebenszyklus und Austauschzyklus von Verbrauchsmaterialien ... 129 Austauschen der schwarzen (K) Tonerkartusche und des Resttonerbehälters ................. 132 Austauschen der Tonerkartusche (C/M/Y) ..........135 Ersetzen der Bildtrommel ............... 137 Lebenszyklus und Austauschzyklus von Wartungsteilen ....... 140 Ersetzen der Transportbandeinheit ............

  • Seite 128: Vorkehrungen Beim Austausch Von Verbrauchsmaterialien

    Bewahren Sie die verbrauchte Tonerkartusche und den Resttonerbehälter in einem Beutel auf, damit der Toner nicht verteilt wird.  Verwenden Sie Original-Verbrauchsmaterialien von OKI für optimale Qualität.  Ausfälle, die durch die Verwendung von nicht originalen Verbrauchsmaterialien verursacht werden, können zum Erlöschen der Garantie oder des Wartungsvertrages führen.

  • Seite 129: Lebenszyklus Und Austauschzyklus Von Verbrauchsmaterialien

     Die Druckqualität verschlechtert sich, wenn die Tonerkartusche ein Jahr oder länger unverpackt bleibt. Stellen Sie daher eine neue Tonerkartusche bereit.  Verwenden Sie Original-Verbrauchsmaterialien von OKI für optimale Qualität.  Ausfälle, die durch die Verwendung von nicht originalen Verbrauchsmaterialien verursacht werden, können zum Erlöschen der Garantie oder des Wartungsvertrages führen.

  • Seite 130: Der Lebenszyklus Der Bildtrommel

     Setzen Sie die Bildtrommel keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus. Selbst Raumbeleuchtung sollte sie nicht länger als fünf Minuten unbedeckt ausgesetzt sein.  Verwenden Sie Original-Verbrauchsmaterialien von OKI für optimale Qualität.  Ausfälle, die durch die Verwendung von nicht originalen Verbrauchsmaterialien verursacht werden, können zum Erlöschen der Garantie oder des Wartungsvertrages führen.
  • Seite 131 Wartung  Sie können den Zeitpunkt für das Anzeigen einer Meldung ändern, die auf den Zeitpunkt für den Austausch der Bildtrommel hinweist. Die werksseitige Standardeinstellung ist [1500]. Dieses Timing kann über [Admin Setup (Admin-Einstellung)] - [Others Setup (Andere Einstellungen)] - [Near Life Setup (Einr.

  • Seite 132: Austauschen Der Schwarzen (K) Tonerkartusche Und Des Resttonerbehälters

    Wartung Austauschen der schwarzen (K) Tonerkartusche und des Resttonerbehälters Die schwarze (K) Tonerkartusche wird mit einem Resttonerbehälter geliefert. Befolgen Sie die Anweisungen auf dem Bildschirm, tauschen Sie zuerst den Resttonerbehälter und dann die schwarze (K) Tonerkartuscheaus. Drücken Sie auf den Knopf in der linken unteren Ecke der Vorderseite des Geräts und öffnen Sie die Abdeckung des Resttonerbehälters zu sich hin.
  • Seite 133 Wartung Nehmen Sie die neue schwarze (K) Tonerkartusche aus der Verpackung. Schütteln Sie die neue Tonerkartusche mehrmals, sowohl horizontal als auch vertikal. Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie die schwarze (K) Tonerkartusche aus dem Gerät heraus. Setzen Sie die neue schwarze (K) Tonerkartusche in das Gerät ein.
  • Seite 134 Wartung Drücken Sie «OK». Stellen Sie sicher, dass keine Fehlermeldung im Display angezeigt wird.  Bitte recyceln Sie die verbrauchte Tonerkartusche und den Resttonerbehälter. - 134 -...

  • Seite 135: Austauschen Der Tonerkartusche (C/M/Y)

    Wartung Austauschen der Tonerkartusche (C/M/Y) Dieser Abschnitt wendet die Tonerkartusche (M) als Beispiel an. Die Tonerkartusche (C/Y) kann mithilfe des gleichen Verfahrens ersetzt werden.  Um die schwarze Tonerkartusche (K) zu ersetzen, siehe "Austauschen der schwarzen (K) Tonerkartusche und des Resttonerbehälters(P.132)".
  • Seite 136 Wartung Schließen Sie die vordere Abdeckung fest mit beiden Händen.  Bitte recyceln Sie die gebrauchte Tonerkartusche. - 136 -...

  • Seite 137: Ersetzen Der Bildtrommel

    Wartung Ersetzen der Bildtrommel Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie den L1-Hebel zu sich, bis die rote Dreiecksmarkierung am L1-Hebel mit der roten Dreiecksmarkierung im Inneren des Geräts bündig ist. Wenn beide rote Dreiecksmarkierungen nicht richtig ausgerichtet sind, können Sie mit dem Ersetzen der Bildtrommel nicht fortfahren.
  • Seite 138 Wartung Überprüfen Sie die Etikettenfarbe der zu ersetzenden Bildtrommel. Entfernen Sie die Bildtrommel der zu ersetzenden Farbe. Da Bildtrommeln (grüne Teile) leicht beschädigt werden können, gehen Sie bitte vorsichtig damit um. Setzen Sie die Bildtrommel keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus. Selbst Raumbeleuchtung sollte sie nicht länger als fünf Minuten unbedeckt ausgesetzt sein.
  • Seite 139 Wartung Halten Sie den L3-Griff und schieben Sie den Bildtrommelkorb vollständig hinein. Falls die Bildtrommel nicht richtig eingesetzt ist, kann der Bildtrommelkorb nicht vollständig eingeschoben werden. Das Ausgabefach kann nur geschlossen werden, wenn der Bildtrommelkorb vollständig eingeschoben ist. Schließen Sie das Ausgabefach und drücken Sie beide Seiten von oben an. Drücken Sie den L1-Hebel bis zum Anschlag nach innen.

  • Seite 140: Lebenszyklus Und Austauschzyklus Von Wartungsteilen

    Wartung Lebenszyklus und Austauschzyklus von Wartungsteilen Transportbandeinheit Der Lebenszyklus der Transportbandeinheit Die Transportbandeinheit kann ca. 60.000 Blatt Papier im Format A4 (für den Simplexdruck) bedrucken, die tatsächlich bedruckbare Blattanzahl kann jedoch je nach den Verwendungsbedingungen variieren. Die obige Zahl basiert auf den allgemeinen Nutzungsbedingungen (drei Blätter simultan). Um den Lebenszyklus der Transportbandeinheit zu überprüfen, wählen Sie [Setting Menus (Einstellung Menüs)] - [Configuration (Konfiguration)] - [Supplies Status (Lebensdauer Verbrauchsmaterialien)] - [Belt (Transportband)] mithilfe des Bedienfelds.

  • Seite 141: Der Lebenszyklus Der Fixiereinheit

    Wartung Fixiereinheit Der Lebenszyklus der Fixiereinheit Die Fixiereinheit kann ca. 60.000 Blatt Papier im Format A4 (für den Simplexdruck) bedrucken, die tatsächlich bedruckbare Blattanzahl kann jedoch je nach den Verwendungsbedingungen variieren. Die obige Zahl basiert auf den allgemeinen Nutzungsbedingungen (drei Blätter simultan). Wird jeweils nur ein einzelnes Blatt gedruckt, kann sich der Lebenszyklus um die Hälfte verringern.

  • Seite 142: Ersetzen Der Transportbandeinheit

    Wartung Ersetzen der Transportbandeinheit Weitere Informationen zum Austauschzyklus finden Sie unter „ (P.140)“. Transportbandeinheit Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie am L2-Hebel und heben Sie das Ausgabefach bis zum Anschlag an. Halten Sie den blauen Griff fest und entfernen Sie die Transportbandeinheit.
  • Seite 143 Wartung Setzen Sie die Transportbandeinheit in das Gerät ein, indem Sie sie am blauen Griff halten. Schließen Sie das Ausgabefach und drücken Sie beide Seiten fest von oben an. Schließen Sie die vordere Abdeckung mit beiden Händen fest zu.  Bitte entsorgen Sie die gebrauchte Transportbandeinheit entsprechend. - 143 -...

  • Seite 144: Ersetzen Der Fixiereinheit

    Wartung Ersetzen der Fixiereinheit Weitere Informationen zum Austauschzyklus finden Sie unter „ (P.141)“. Fixiereinheit Heben Sie den linken und rechten Griff der Fixiereinheit an der Rückseite des Ausgabefachs an, bis ein Klicken zu hören ist, und lösen Sie dann die Verriegelung. Die Fixiereinheit kann nur entfernt werden, wenn ihr Griff vertikal angehoben wird.
  • Seite 145 Wartung Halten Sie den linken und den rechten Griff mit dem Warnschild der neuen Fixiereinheit nach vorne und setzen Sie die Fixiereinheit in das Gerät ein. Drücken Sie den linken und rechten Griff der Fixiereinheit nach unten bis sie einrasten. Stellen Sie sicher, dass die Fixiereinheit nicht über die Oberseite des Ausgabefachs hinausragt.

  • Seite 146: Reinigen Des Hauptgeräts Und Der Teile

    Wartung Reinigen des Hauptgeräts und der Teile Reinigen des LED-Kopfes Falls auf dem Ausgabepapier weiße Streifen auftreten, das Bild verblasst oder der Text verschmiert ist, reinigen Sie den LED-Kopf.  Nutzen Sie keinen Methylalkohol oder Verdünner. Andernfalls kann der LED-Kopf beschädigt werden. ...

  • Seite 147: Reinigen Der Oberfläche Des Hauptgeräts

    Wartung Wischen Sie vorsichtig die Linsen-Oberfläche des LED-Kopfes (x 4) mit einem weichen Papiertuch ab. Setzen Sie die Bildtrommel keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus. Selbst Raumbeleuchtung sollte sie nicht länger als fünf Minuten unbedeckt ausgesetzt sein. Schließen Sie das Ausgabefach und drücken Sie beide Seiten von oben an.

  • Seite 148: Reinigen Der Papiereinzugswalzen (Fächer 1 Bis 4)

    Wartung Wischen Sie die Oberfläche des Geräts mit einem weichen, mit Wasser oder neutralem Reinigungsmittel angefeuchteten Tuch ab. Verwenden Sie nur Wasser oder ein neutrales Reinigungsmittel. Wischen Sie die Oberfläche dieses Geräts mit einem weichen, trockenen Tuch ab. Reinigen der Papiereinzugswalzen (Fächer 1 bis 4) Sollten Papierstaus häufig auftreten, reinigen Sie die Papiereinzugswalze.

  • Seite 149: Reinigen Der Papiereinzugswalze (Mehrzweckfach)

    Wartung Wischen Sie die Trennwalze der Kassette mit einem leicht mit Wasser angefeuchteten Tuch ab. Geben Sie Papier in die Papierkassette. Setzen Sie die Papierkassette wieder in dieses Gerät ein. Reinigen der Papiereinzugswalze (Mehrzweckfach) Sollten Papierstaus häufig auftreten, reinigen Sie die Papiereinzugswalze. ...
  • Seite 150 Wartung Während Sie das Mehrzweckfach vorsichtig anheben, drücken Sie den rechten Arm nach innen und entfernen Sie den Armvorsprung aus der Kerbe. Senken Sie das Mehrzweckfach und heben Sie den Armvorsprung an. Entfernen Sie den linken Armvorsprung des Mehrzweckfachs aus der Kerbe und heben Sie ihn an, wobei Sie Schritte 3 und 4 berücksichtigen.
  • Seite 151 Wartung Drücken Sie in der Mitte des Mehrzweckfachs nach unten, legen Sie Ihren Finger auf das kleine Fenster auf der Abdeckung der Trennwalze und drücken Sie sie nach oben, um die Trennwalze zu entfernen. Wischen Sie die Trennwalze mit einem leicht mit Wasser angefeuchteten Tuch ab (während Sie sie in Pfeilrichtung drehen).
  • Seite 152 Wartung Drücken Sie in der Mitte des Mehrzweckfachs nach unten und halten Sie anschließend den weißen Teil gedrückt, der durch das kleine Fenster auf der Unterseite der Abdeckung der Trennwalze zu sehen ist. Wenn sich der Vorsprung auf der linken Seite befindet, montieren Sie die Papiereinzugsrolle (ohne Zahnrad) auf der unteren Welle, indem Sie sie ganz nach innen schieben.

  • Seite 153: Reinigen Der Schutzschicht

    Wartung Heben Sie das Mehrzweckfach leicht an und haken Sie den Armvorsprung in die Kerbe ein, während Sie den rechten Arm des Mehrzweckfachs nach innen drücken. Wenn Sie das Mehrzweckfach schließen, ohne den Armvorsprung in die korrekte Position einzuhaken, kann die Abdeckung der Papierablage beschädigt werden.

  • Seite 154: Reinigung Der Resistwalze

    Wartung Wischen Sie die Schutzschicht mit einem weichen Papiertaschentuch ab. Installieren Sie die Bildtrommel in dieses System. Ersetzen der Bildtrommel(P.137) Reinigen Sie auch die Schutzschicht von anderen Bildtrommeln. Reinigung der Resistwalze Wenn horizontale Streifen auf dem Druckergebnis erscheinen, reinigen Sie die Resistwalze, um die Druckqualität zu verbessern.

  • Seite 155: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Wenn eine Fehlermeldung auf dem Display erscheint......156 Wenn Papierstau entsteht ..............157 - 155 -...

  • Seite 156: Wenn Eine Fehlermeldung Auf Dem Display Erscheint

    Fehlerbehebung Wenn eine Fehlermeldung auf dem Display erscheint Sollte am Gerät ein Problem auftreten, wird die Warnleuchte aufleuchten oder blinken und auf dem Display erscheint eine Meldung. Überprüfen Sie die Meldung auf dem Display und ergreifen Sie die entsprechenden Maßnahmen. Falls [Please see HELP for details (In der Hilfe finden Sie weitere Details)] am unteren Rand des Displays Zeigen wird, drücken Sie «HELP (HILFE)»...

  • Seite 157: Wenn Papierstau Entsteht

    Fehlerbehebung Wenn Papierstau entsteht Bei Fehlercode 370 oder 371 Entfernen Sie das gestaute Papier aus dem Ausgabeausgang. Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie den L2-Hebel und heben Sie das Ausgabefach bis zum Anschlag an. Entfernen Sie gegebenenfalls das Papier, das auf der Riemeneinheit geblieben ist.
  • Seite 158 Fehlerbehebung Heben Sie die Riemeneinheit an ihrem Griff an. Entfernen Sie gegebenenfalls das Papier, das unter der Riemeneinheit geblieben ist. Setzen Sie die Transportbandeinheit zurück. Schließen Sie das Ausgabefach und drücken Sie beide Seiten von oben an. Heben Sie den linken und rechten Griff der Fixiereinheit an der Rückseite des Ausgabefachs an, bis ein Klicken zu hören ist, und lösen Sie dann die Verriegelung.
  • Seite 159 Fehlerbehebung Entfernen Sie die Fixiereinheit aus dem Drucker, indem Sie die linken und rechten Griffe festhalten. Es besteht Verbrennungsgefahr. Wenn die Fixiereinheit heiß ist, warten Sie vor jedem Vorgang, bis sie abgekühlt ist. Setzen Sie das Gerät mit entfernter Fixiereinheit keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus.

  • Seite 160: Bei Fehlercode 372

    Fehlerbehebung Halten Sie den linken und den rechten Griff so, dass der Warnaufkleber der Fixiereinheit zu Ihnen zeigt. Setzen Sie die Fixiereinheit in das Gerät ein, kippen Sie den linken und rechten Griff nach innen und verriegeln Sie die Fixiereinheit. Stellen Sie sicher, dass die Fixiereinheit nicht über die Oberseite des Ausgabefachs hinausragt.
  • Seite 161 Fehlerbehebung Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie den L2-Hebel und heben Sie das Ausgabefach bis zum Anschlag an. Entfernen Sie gegebenenfalls das Papier, das auf der Riemeneinheit geblieben ist. Es besteht Verbrennungsgefahr.

  • Seite 162: Bei Fehlercode 380

    Fehlerbehebung Entfernen Sie das unter der Transportbandeinheit verbliebene Papier, falls vorhanden. Setzen Sie die Transportbandeinheit zurück. Schließen Sie das Ausgabefach und drücken Sie beide Seiten von oben an. Schließen Sie die vordere Abdeckung mit beiden Händen fest zu. Bei Fehlercode 380 Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen.

  • Seite 163: Bei Fehlercode 381

    Fehlerbehebung Ziehen Sie das gestaute Papier vorsichtig heraus. Schließen Sie die vordere Abdeckung mit beiden Händen fest zu. Bei Fehlercode 381 Entfernen Sie das gestaute Papier aus dem Ausgabeausgang. Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen.

  • Seite 164: Bei Fehlercode 382 Oder 385

    Fehlerbehebung Entfernen Sie das auf der Transportbandeinheit verbliebene Papier, falls vorhanden. Es besteht Verbrennungsgefahr. Berühren Sie die Fixiereinheit nicht, da sie heiß ist. Da Bildtrommeln (grüne Teile) leicht beschädigt werden können, gehen Sie bitte vorsichtig damit um. Setzen Sie die Bildtrommel keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus. Selbst Raumbeleuchtung sollte sie nicht länger als fünf Minuten unbedeckt ausgesetzt sein.
  • Seite 165 Fehlerbehebung Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Ziehen Sie den L2-Hebel und heben Sie das Ausgabefach bis zum Anschlag an. Entfernen Sie gegebenenfalls das Papier, das auf der Riemeneinheit geblieben ist. Es besteht Verbrennungsgefahr.
  • Seite 166 Fehlerbehebung Heben Sie den linken und rechten Griff der Fixiereinheit an der Rückseite des Ausgabefachs an, bis ein Klicken zu hören ist, und lösen Sie dann die Verriegelung. Die Fixiereinheit kann nur entfernt werden, wenn ihr Griff vertikal angehoben wird. Halten Sie den linken und rechten Griff der Fixiereinheit fest und entfernen Sie die Fixiereinheit aus dem Gerät.
  • Seite 167 Fehlerbehebung Wenn sich Papier in der Fixiereinheit gestaut hat, ziehen Sie das gestaute Papier langsam zu sich heraus. Dabei sollte der Warnaufkleber auf der Fixiereinheit zu Ihnen gedreht sein. Es besteht Verbrennungsgefahr. Wenn die Fixiereinheit heiß ist, warten Sie vor jedem Vorgang, bis sie abgekühlt ist. Nicht in umgekehrter Richtung herausziehen.

  • Seite 168: Bei Fehlercode 390

    Fehlerbehebung Bei Fehlercode 390 Entfernen Sie vorübergehend das in das Mehrzweckfach (MP Fach) eingelegte Papier. Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen. Halten Sie die Kante des gestauten Papiers fest und ziehen Sie das Papier vorsichtig heraus. Falls die Oberkante nicht sichtbar ist, ziehen Sie das Papier langsam an der Hinterkante heraus.

  • Seite 169: Bei Fehlercodes 391, 392, 393 Oder 394

    Fehlerbehebung Bei Fehlercodes 391, 392, 393 oder 394 In diesem Abschnitt werden Fehlercodes am Beispiel von Fehlercode 391 (zeigt Papierstau im Fach 1 an) erläutert. Bei den Fehlercodes 392, 393 oder 394 beheben Sie den Papierstau auf die gleiche Weise. ...

  • Seite 170: Bei Fehlercode 638

    Fehlerbehebung Öffnen und schließen Sie die vordere Abdeckung. Der Fehler kann nicht gelöscht werden, ohne die vordere Abdeckung zu öffnen und zu schließen. Bei Fehlercode 638 Überprüfen Sie zunächst alle Fächer und entfernen Sie das restliche Papier. Entfernen Sie dann das verbleibende Papier aus dem Drucker.
  • Seite 171 Fehlerbehebung Setzen Sie die Papierkassette wieder in dieses Gerät ein. Wiederholen Sie die Schritte 1 bis 3 für alle Fächer und entfernen Sie das verbleibende Papier. Ziehen Sie den Hebel zum Öffnen der vordere Abdeckung (blau), um die vordere Abdeckung zu öffnen.
  • Seite 172 Fehlerbehebung Entfernen Sie gegebenenfalls das Papier, das auf der Riemeneinheit geblieben ist. Es besteht Verbrennungsgefahr. Berühren Sie die Fixiereinheit nicht, da sie heiß ist. Da Bildtrommeln (grüne Teile) leicht beschädigt werden können, gehen Sie bitte vorsichtig damit um. Setzen Sie die Bildtrommel keinem direkten Sonnenlicht bzw. grellen Licht (ca. 1.500 Lux oder mehr) aus. Selbst Raumbeleuchtung sollte sie nicht länger als fünf Minuten unbedeckt ausgesetzt sein.
  • Seite 173 Fehlerbehebung Schließen Sie das Ausgabefach und drücken Sie beide Seiten von oben an. Heben Sie den linken und rechten Griff der Fixiereinheit an der Rückseite des Ausgabefachs an, bis ein Klicken zu hören ist, und lösen Sie dann die Verriegelung. Die Fixiereinheit kann nur entfernt werden, wenn ihr Griff vertikal angehoben wird.
  • Seite 174 Fehlerbehebung Wenn sich Papier in der Fixiereinheit gestaut hat, ziehen Sie das gestaute Papier langsam zu sich heraus. Dabei sollte der Warnaufkleber auf der Fixiereinheit zu Ihnen gedreht sein. Es besteht Verbrennungsgefahr. Wenn die Fixiereinheit heiß ist, warten Sie vor jedem Vorgang, bis sie abgekühlt ist. Nicht in umgekehrter Richtung herausziehen.
  • Seite 175 Ergänzung Ergänzung Technische ..................... 176 Abmessungen ..................180 Menübaum ..................... 182 - 175 -...

  • Seite 176: Allgemeine Spezifikationen

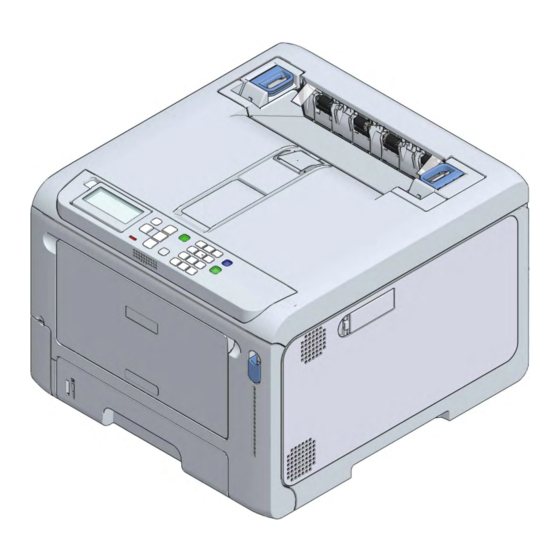

    Ergänzung Technische Model Modellnummer C650, ES6450 N36800A, N36800B Allgemeine Spezifikationen Option C650/ES6450 ARM Prozessor (667 MHz) Arbeitsspeicher Eingebaut DDR3 32 Bit 1 GB Gewicht (einschließlich Ca. 28 kg Verbrauchsmaterialien) Abmessungen (BxTxH) 395 x 430 x 290 mm Netz N36800A: 110V - 127V AC +/-10% N36800B: 220V - 240V AC +/-10% Leistungsaufnah Bei Betrieb...
  • Seite 177 Ergänzung Option C650/ES6450 Ausgabedauer Farbe Ca. 6,5 Sek. (A4) der ersten Seite Mono Ca. 6,5 Sek. (A4) Papierformat Fach 1 A4, A5, A6, B5, B6, Brief, Legal 13/13,5/14, Executive, Urkunde, 8,5-Zoll SQ, Folie, 16K (197 x 273 mm, 195 x 270 mm, 184 x 260 mm), 5 x 7 Zoll, benutzerdefinierte Formate Erweiterungsfac A4, A5, A6, B5, B6, Brief, Legal 13/13,5/14, Executive, Urkunde, 8,5-Zoll SQ, Folie,...

  • Seite 178: Technische Daten Der Erweiterungsfacheinheit

    Ergänzung Option C650/ES6450 Druckqualitäts-Sicherungsbedingu ・ Betriebsbereich ngen Temperatur: 10°C; Luftfeuchtigkeit: 20% - 80% RL Temperatur: 32°C; Luftfeuchtigkeit: 20% - 60% RL Luftfeuchtigkeit: 30% RL Temperatur: 10°C - 32°C Luftfeuchtigkeit: 80% RL Temperatur: 10°C - 27°C ・ Garantierter Bereich für Farbdruckqualität Temperatur: 17°C - 27°C;...
  • Seite 179 Ergänzung - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

  • Seite 180: Abmessungen

    Ergänzung Abmessungen Draufsicht Seitenansicht - 180 -...

  • Seite 181: Mit Installierten Optionen

    Ergänzung Mit installierten Optionen - 181 -...
  • Seite 182 Ergänzung Menübaum Funktionen Aus dem USB-Speicher drucken Druckeinstellung Papiereinzug Kopien Duplex Binden Anpassung Farbmodus Einrichtung des Barcode-Drucks Wiederholen Layout-Zeilen Layout-Spalten Startposition X-Koordinate Y-Koordinate Abstand X-Abstand Y-Abstand Barcode-Typ Barcode-Attribut Fehlerkorrektur-Ebene Modulgröße Vom Menschen lesbares Zeichen Leistenhöhe Leistenbreite Konfiguration Papierschacht Zähler Universalfach Fach1 Fach2 Fach3...
  • Seite 183 Ergänzung Drucken Gem. Druck (Fn1) Priv. Druck (Fn2) Menüs Fachkonfig. Konfig. Universal. Papiergröße (Fn90) X-Maß (Fn91) Y-Maß (Fn92) Medientyp (Fn93) Mediengewicht (Fn94) Fachverwendung (Fn95) Konfig. Fach1 Papiergröße (Fn10) X-Maß (Fn11) Y-Maß (Fn12) Medientyp (Fn13) Mediengewicht (Fn14) Konfig. Fach2 Papiergröße (Fn20) X-Maß...
  • Seite 184 Ergänzung Netzwerkeinstellung Allgemeine Einstellungen Erweitertes Netz Std.-Gateway akt. TCP/IP NetBIOS over TCP Telnet IPSec SNMP Network Scale Netzwerk Standardeinstellungen Verkabelte (LAN1) Einstellung Verdrahtet(LAN1) IP Adresse Set IPv4 Adresse Subnet Mask Gateway Adresse DHCPv6 Hub Link Einstlg System anpassen Energiesparzeit (Fn200) Ruhezustand-Zeit (Fn201) Autom.
  • Seite 185 Ergänzung USB Setup Geschwindigkeit Soft Reset Seriennummer Empfang Offline USB-Speicherschnittstelle Host verbunden Druck-Setup Persönlichkeit Kopien Duplex Binden Medienprüfung A4/Letter-Überschr. Auflösung Toner sparen Tonersparniveau Farbe SW-Modus Farbdruckmodus Std.-Ausrichtung Format bearb. Auffangen X-Maß Y-Maß PS-Setup Fach L1 Netzwerkprotokoll USB-Protokoll PDF-Papiergröße PDF-Druckmodus PCL-Setup Schriftquelle Schriftartnummer Schriftbreite...
  • Seite 186 Ergänzung Zeiteinstellung Datumsformat Zeitzone Sommerzeit Einst.methode SNTP-Server (primär) SNTP-Server (sekundär) Zeiteinstellung Energieeinstellung Autom. Abschaltung Fach-Einrichtung Maßeinheit Standard-Papierformat Andere Einstellungen Zähler der Papiereinzugsrolle löschen Mehrzweckfach löschen Fach1 löschen Fach2 löschen Fach3 löschen Fach4 löschen Flash-Setup Initialisieren Partition formatieren Auftragsliste-Einstellung Auftragsliste-Speichern Auftragsliste löschen Einstellung: Sicherheit Zugangskontrolle Bericht Benutzerzählung...
  • Seite 187 EE8001-1659Z004 Rev2...
