Режим Tone
Функция предназначена для трассировки кабелей при помощи одного
из трех тональных сигналов. Сигнал подается на определенный кабель,
пару или на все пары. Трассировка выполняется при помощи щупа,
способного идентифицировать тональные сигналы частотой 577–983
Гц.
Доступны три тональных сигнала:
• HiLo1 — короткий сигнал;
• HiLo2 — средний сигнал;
• HiLo3 — долгий сигнал.
Чтобы выбрать режим трассировки, сначала задайте тип кабеля,
переключив устройство в режим Ntwk, Tel или Coax. Затем нажмите
Tone для генерирования сигналов.
Быстро нажав Tone еще раз, можно выбрать, на какие проводники
будет подан сигнал. Удерживая Tone дольше 2 секунд, можно выбрать
тип следующего сигнала (HiLo1, HiLo2 или HiLo3).

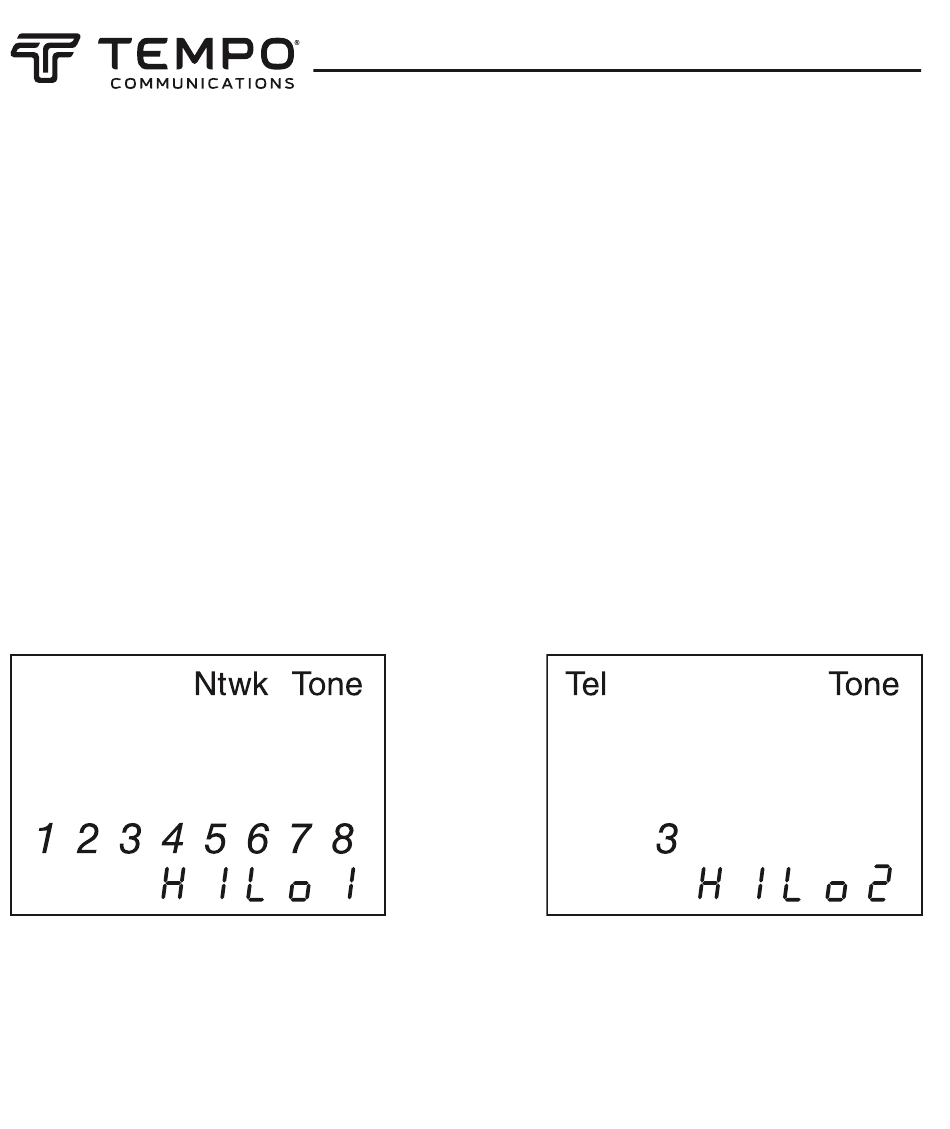

На этом снимке экрана
показана трассировка
сетевого кабеля по всем
парам в режиме HiLo1.
58
На этом экране сигнал HiLo2
подается только на третий
проводник телефонного
кабеля.
