Mode de repérage de tonalité
Cette fonction permet de repérer des câbles en générant une des trois tonalités
distinctes sur un fil ou sur une paire spécifique, ou encore sur toutes les paires. Le
câble peut être repéré à l'aide d'une sonde capable de détecter des tonalités dans une
plage de 577 Hz à 983 Hz.
Voici les trois tonalités disponibles :
• HiLo1 - Modulation rapide
• HiLo2 - Modulation moyenne
• HiLo3 - Modulation lente
Pour sélectionner le mode de repérage de tonalité pertinent, sélectionner d'abord
le type de câble en faisant passer l'appareil en mode réseau, téléphone ou coaxial.
Appuyer ensuite sur Tone pour activer le repérage des tonalités. Des pressions rapides
et répétées sur Tone permettent de sélectionner les fils ou les paires qui portent la
tonalité, selon le mode. Un pression longue sur Tone (plus de deux secondes) permet
de sélectionner le prochain type de tonalité : « HiLo1 », « HiLo2 », « HiLo3 ».

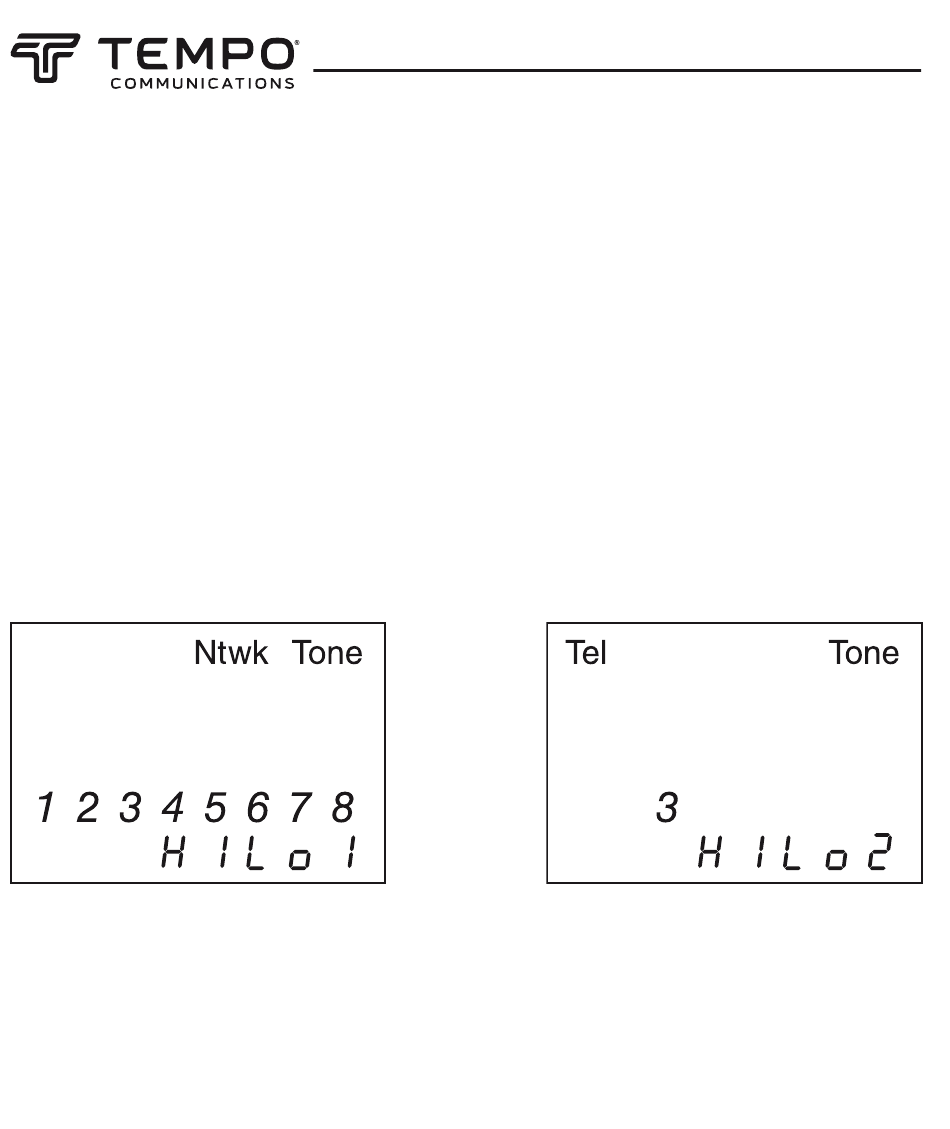

Cet écran indique, par exemple, que
tous les fils d'un câble de réseau
portent la même tonalité « HiLo1 ».
22
Dans cet écran, seul le fil « 3 » du
câble téléphonique porte la tonalité
« HiLo2 ».
