NC-100 NETcat Micro
®

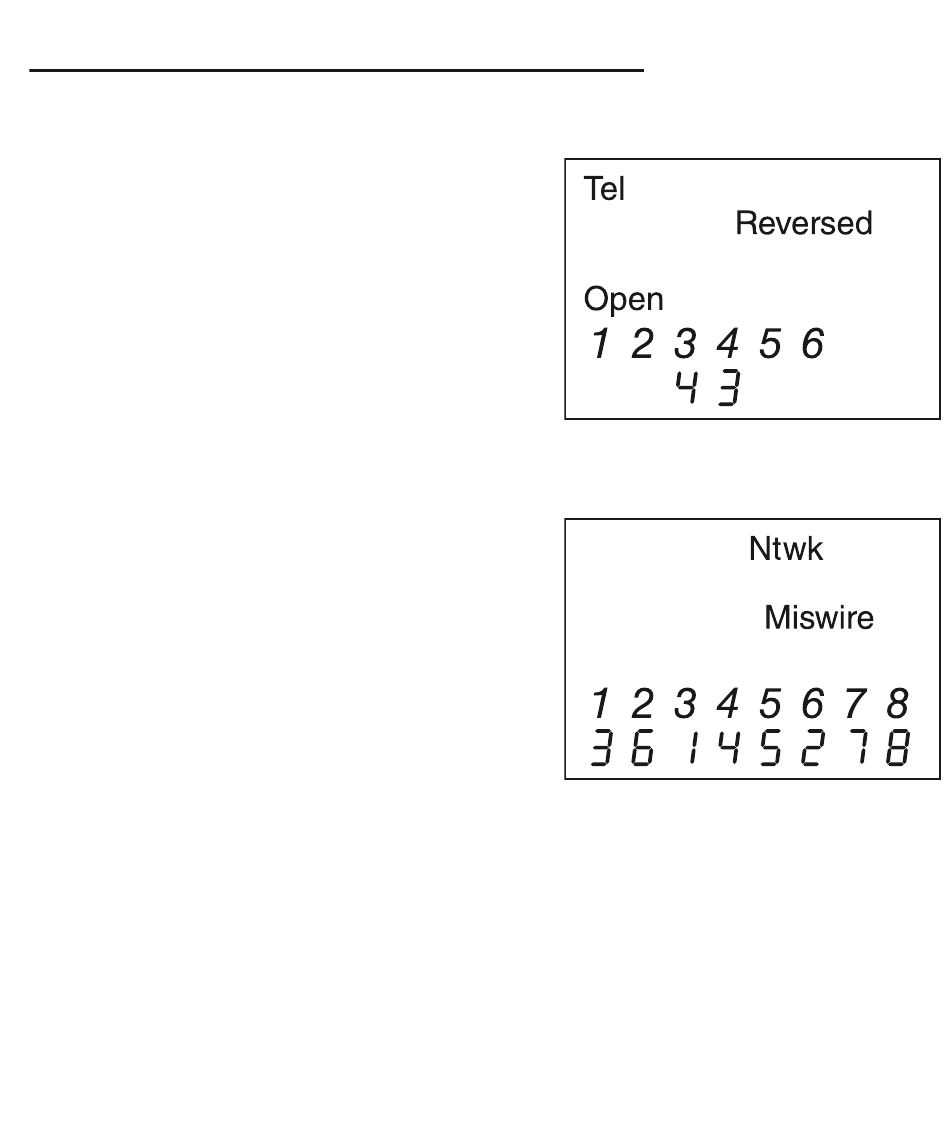

Примеры результатов
Обычный телефонный кабель с
коннектором RJ11
На снимке экрана показано, как
проходит тестирование кабеля с
коннекторами RJ11. Поскольку
подключение к обоим концам кабеля
происходит одинаковым образом,
наблюдается обращение полярности.
Подключена только одна пара. Пары
2–5 и 1–6 разомкнуты.
Кабель CAT5
На снимке экрана показано, как
проходит тестирование кросс-кабеля
с двумя парами (пары 1–2 и 3–6
перепутаны). Такие кабели часто
используются для соединения устройств.
При несоблюдении порядка соединения
появляется пиктограмма «Miswire». В
настоящее время на рынке доступны несколько типов кросс-кабелей.
Пользователям предлагается самостоятельно оценить, соответствует ли
результат необходимым целям.
