Exemples de résultats courants
Cordon téléphonique RJ11 simple

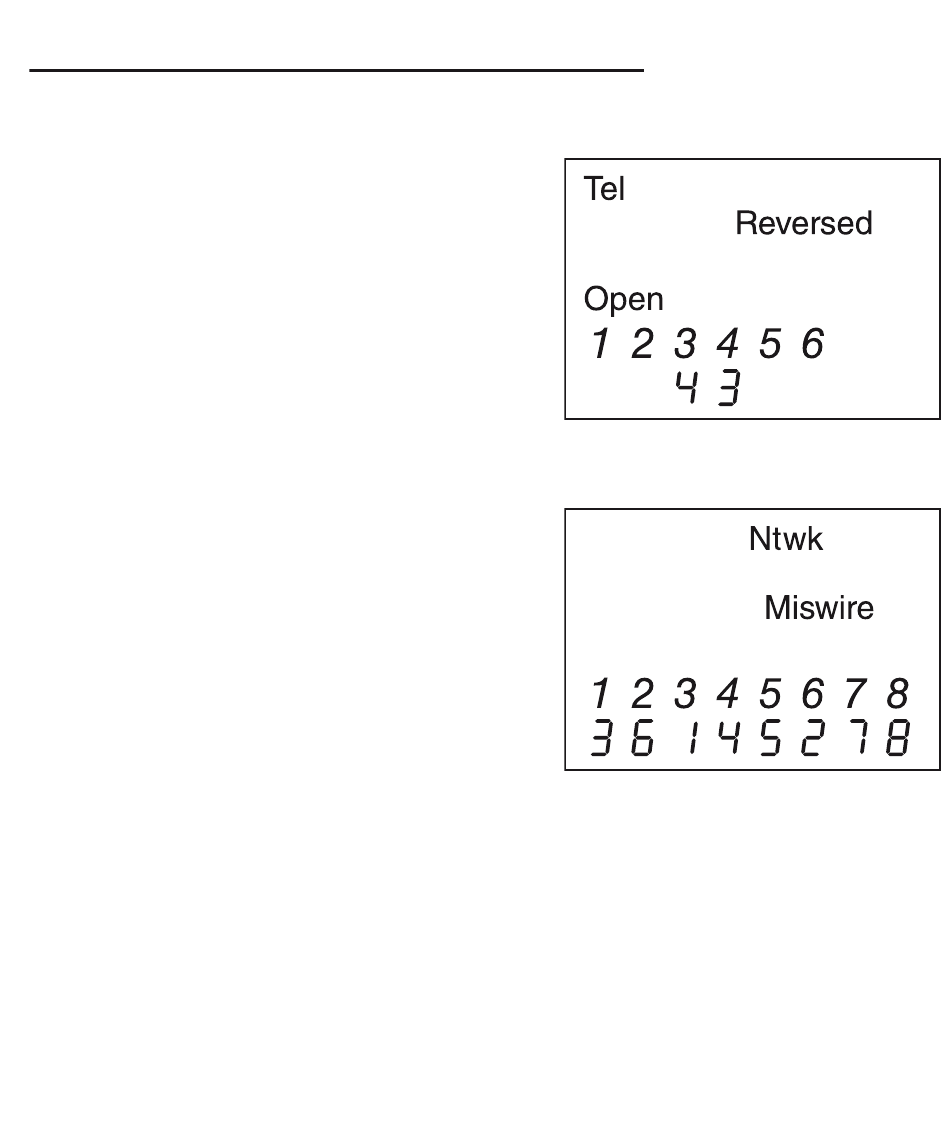

Cet écran indique la méthode de vérification
d'un fil de connexion RJ11 à RJ11 simple. Alors
que les fiches sont connectées « de la même
manière » à l'une ou l'autre extrémité du câble,
une inversion de polarité effective est présente.
Et comme une seule paire est connectée, les
autres paires (2/5 et 1/6) sont ouvertes.
Câble croisé CAT5
Cet écran indique comment un câble croisé
typique est souvent utilisé pour connecter des
appareils dos-à-dos, alors que les paires 1/2
et 3/6 sont permutées. Ceci est encore affiché
comme une mauvaise connexion (Misswire) car
la seule condition qui permet d'afficher l'icône
« Pass » est un câble direct parfait. Bien que
plusieurs types différents de câbles croisés
soient utilisés à l'heure actuelle, il a été décidé
d'afficher l'état et de permettre à l'utilisateur de
décider si le résultat correspond à l'exigence
d'une application spécifique.
